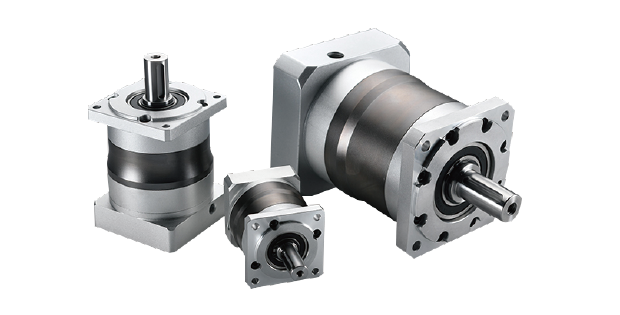

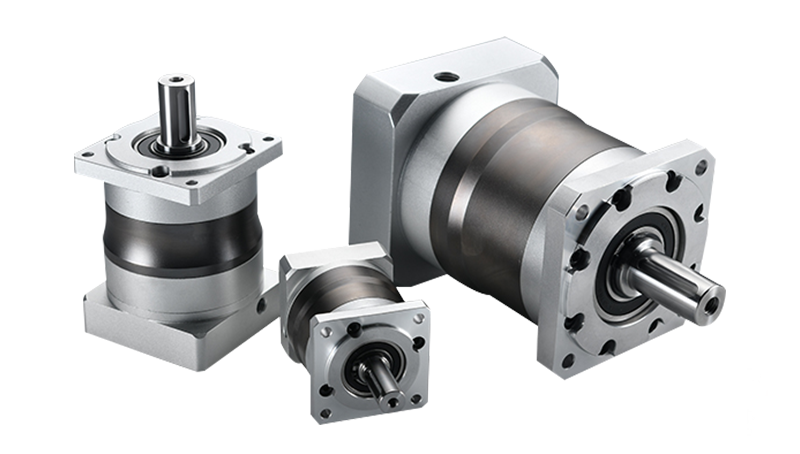

NR标准直齿行星减速机


NR标准直齿行星减速机


NR系列为标准直齿行星减速机，具备多种产品形态（同轴方法兰;同轴圆法兰;直角方法兰），性价比高。可适配本司全系一体化电机。


 特点

● 支持本司全系一体化步进/伺服电机

● 转速精度高

● 标准直齿结构

● 多种产品形态





1668656583592899.png技术规格

型号产品形态*级数减速比适配电机

NR28Y单级4、5、7、10

STM28(M)系列

一体化步进（伺服）电机


双级16、20、25、28、35、40、50、70

三级64、80、100、125、140、175、200

NR35Y单级3、4、5、6、7

STM35M系列

一体化步进（伺服）电机


双级9、15、20、25、30、35、42

三级45、100、120、140、150、175、210

NR42F单级4、5、7、10

STM42(M)系列

一体化步进（伺服）电机


双级16、20、25、28、35、40、50、70

Y单级3、4、5、7、10

双级15、16、20、25、28、30、35、40、50、70、100

NR57F单级3、4、5、7、10

STM57(M)系列

一体化步进（伺服）电机


双级16、20、25、28、30、35、40、50、70、100

Y单级3、4、5、7、10

双级16、20、25、28、30、35、40、50、70、100

LF单级4、5、7、10

双级16、20、25、28、35、40、50、70

NR86F/LF单级4、5、7、10

STM86(P)系列

一体化步进（伺服）电机


双级16、20、25、28、35、40、50、70

NR40F单级4、5、7、10

PMMP40系列

一体化伺服电机


双级16、20、25、28、35、40、50、70

NR60F/Y/LF单级4、5、7、10

PMM(P)60系列

一体化伺服电机


双级16、20、25、28、35、40、50、70

NR80F/LF单级4、5、7、10

PMM(P)80系列

一体化伺服电机


双级16、20、25、28、35、40、50、70

说明：F：同轴方法兰；Y：同轴圆法兰；LF：直角方法兰；

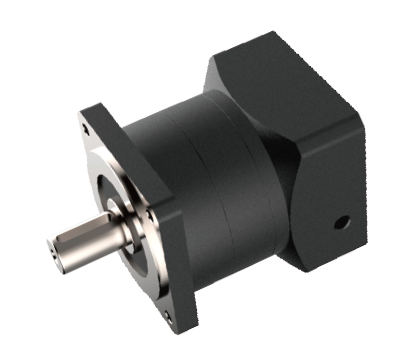

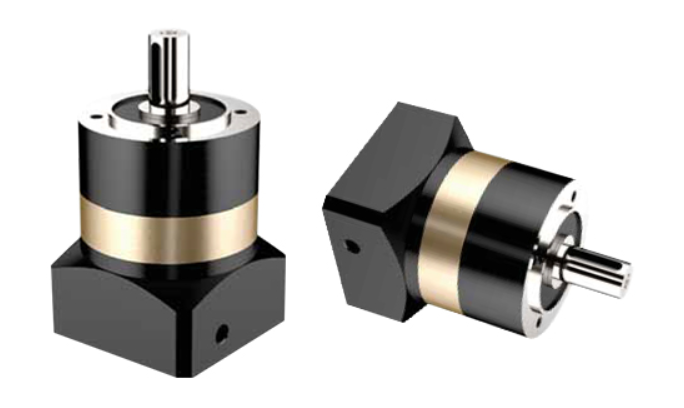

NR28减速机
　NR28减速机，搭配NiMotion    STM28系列一体化步进电机使用
　　


　NR28减速机规格参数
   型号NR28F-*-S2-P2(*代表减速比)
   产品形态Y(同轴圆法兰)

额定输出

扭矩(N・m)

级数单级双级三级
减速比4571016202528354050706480100125140175200
Y2221444443336666666
   故障停止扭矩(N・m)2倍额定输出扭矩
   回程间隙(arcemin)≤15≤20≤25
   效率(%)96%94%90%
   最大径向负载(N)100
   最大轴向负载(N)50
   额定输入转速(rpm)1000
   最大输入转速(rpm)2000
   噪音(dB/m)≤55
   使用寿命(h)20000
   工作温度(°C)-20°~+150°
   润滑方式长效润滑
   • 注：因减速比和输入轴尺寸的不同而有所不同

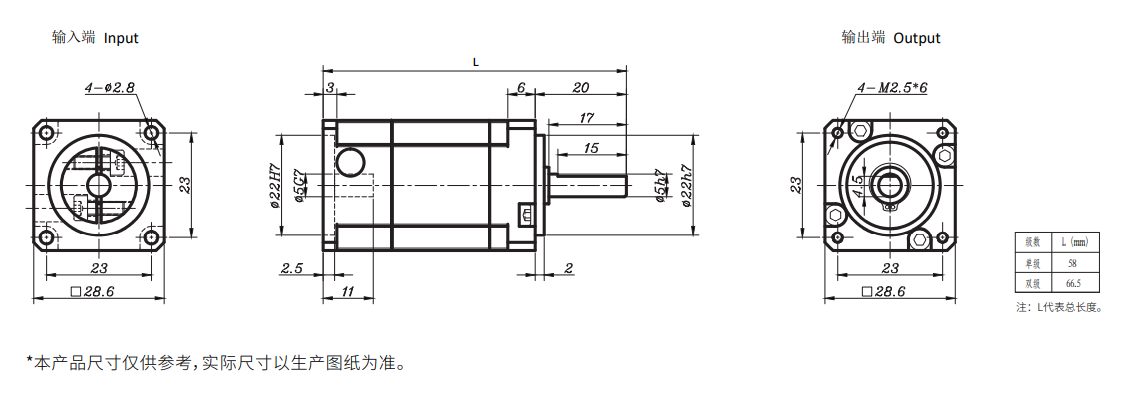

　外形尺寸
　




1668656583592899.pngNR35减速机
　NR35减速机，搭配NiMotion    STM35系列一体化步进电机使用
　　


　NR35减速机规格参数
   型号NR35Y-*-S2-P2(*代表减速比)
   产品形态Y(同轴圆法兰)

额定输出

扭矩(N・m)

级数单级双级三级
减速比34567915202530354245100120140150175210
Y676.555898.58.5777109998.58.58.5
   故障停止扭矩(N・m)2倍额定输出扭矩
   回程间隙(arcemin)≤15≤20≤25
   效率(%)96%94%90%
   重量(kg)≈0.17≈0.22≈0.28
   最大径向负载(N)270
   最大轴向负载(N)100
   额定输入转速(rpm)1000
   最大输入转速(rpm)2000
   噪音(dB/m)≤55
   防护等级IP54
   使用寿命(h)20000
   工作温度(°C)-20°~+150°
   润滑方式长效润滑
   • 注：因减速比和输入轴尺寸的不同而有所不同

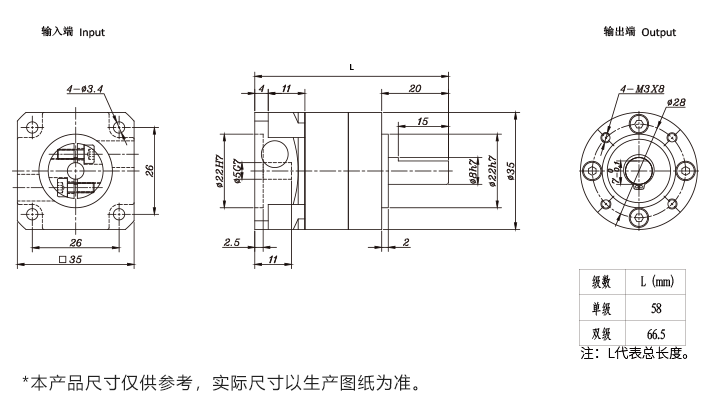

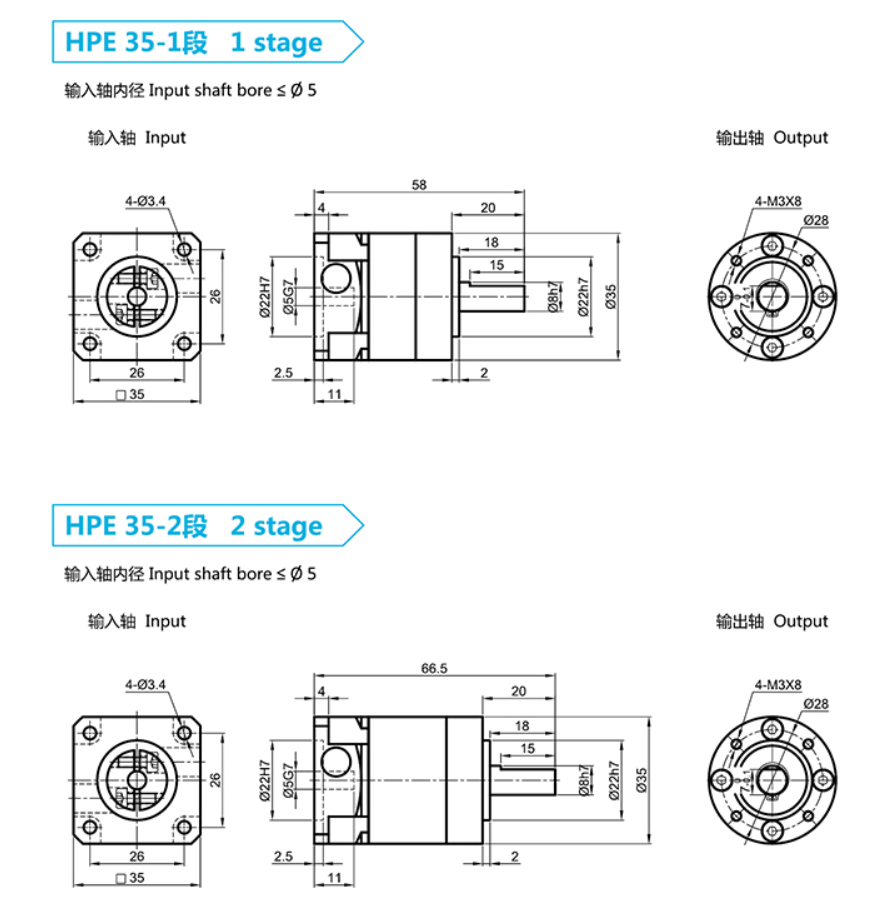

　外形尺寸
　




1668656583592899.pngNR42减速机
　NR42减速机，搭配NiMotion   STM42系列一体化步进电机使用
　　


　NR42减速机规格参数
   型号NR42F/Y-*-S2-P2(*代表减速比)
   产品形态F(同轴方法兰) 、Y(同轴圆法兰)

额定输出

扭矩(N・m)

级数单级双级
减速比45710-1620252835405070---
F9955-1212101010101010---
减速比34571015162025283035405070100
Y89955101212101010101010105
   故障停止扭矩(N・m)2倍额定输出扭矩
   回程间隙(arcemin)≤15≤20
   效率(%)96%94%
   重量(kg)≈0.30(F)、≈0.29(Y)≈0.38(F)、≈0.35(Y)
   最大径向负载(N)300
   最大轴向负载(N)100
   额定输入转速(rpm)1000
   最大输入转速(rpm)2000
   噪音(dB/m)≤55
   防护等级IP54
   使用寿命(h)20000
   工作温度(°C)-20°~+150°
   润滑方式长效润滑
   • 注：因减速比和输入轴尺寸的不同而有所不同

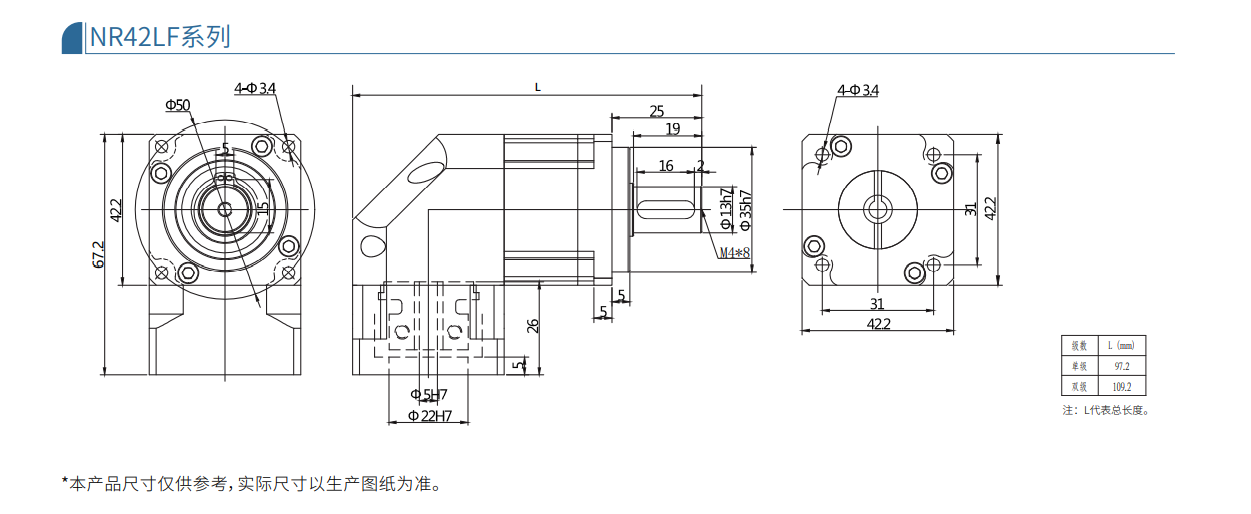

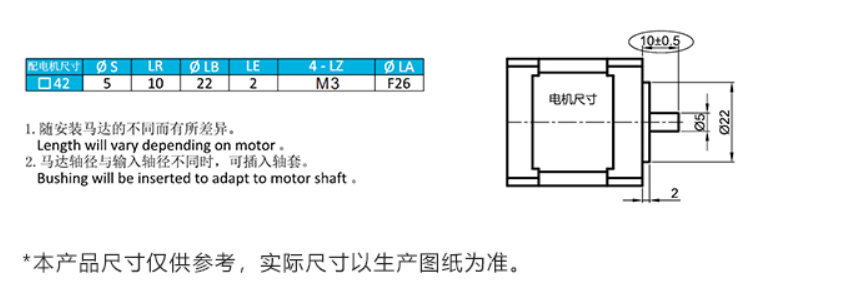

　外形尺寸
　

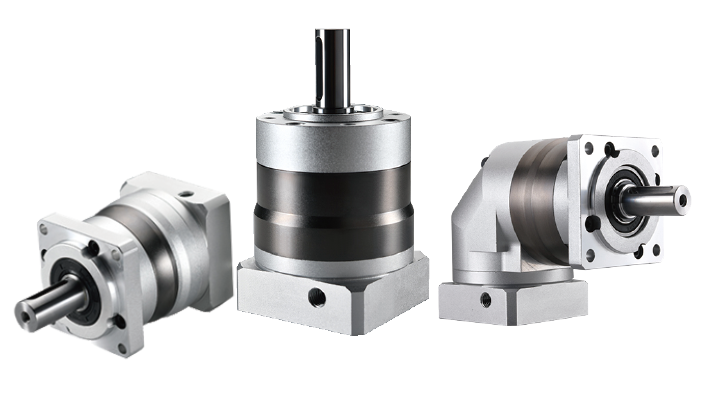

1668656583592899.pngNR57减速机
　NR57减速机，搭配NiMotion   STM57系列一体化步进电机使用
　　


　NR57减速机规格参数
   型号NR57F/Y/LF-*-S2-P2(*代表减速比)
   产品形态F(同轴方法兰) 、Y(同轴圆法兰) 、LF(直角方法兰)

额定输出

扭矩(N・m)

级数单级双级
减速比345710162025283035405070100
F/Y162528201030303230303025252010
减速比45710-1620252835405070--
LF25282010-3030323030252520--
   故障停止扭矩(N・m)2倍额定输出扭矩
   回程间隙(arcemin)≤15 (F/Y)、≤10(LF)≤20 (F/Y)、≤15(LF)
   效率(%)96%(F/Y/LF)94%(F/Y)、96%(LF)
   重量(kg)≈0.85(F)、≈0.80(Y) 、≈1.40(LF)≈1.10(F)、≈1.10(Y) 、≈1.65(LF)
   最大径向负载(N)400(F/Y)、450(LF)
   最大轴向负载(N)230(F/Y/LF)
   额定输入转速(rpm)1000(F/Y)、3000(LF)
   最大输入转速(rpm)2000(F/Y)、6000(LF)
   噪音(dB/m)≤55
   防护等级IP54
   使用寿命(h)20000
   工作温度(°C)-20°~+150°
   润滑方式长效润滑
   • 注：因减速比和输入轴尺寸的不同而有所不同

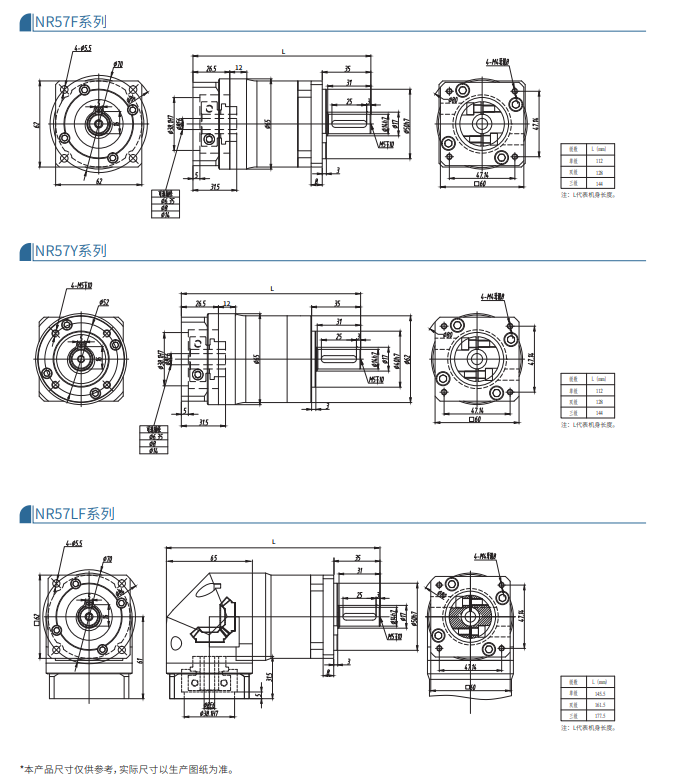

　外形尺寸
　






1668656583592899.pngNR86减速机
　NR86减速机，搭配NiMotion   STM86系列一体化步进电机使用
　　


　NR86减速机规格参数
   型号NR86F/LF-*-S2-P2(*代表减速比)
   产品形态F(同轴方法兰) 、LF(直角方法兰)

额定输出

扭矩(N・m)

级数单级双级
减速比457101620252835405070
F/LF252820103030323030252520
   故障停止扭矩(N・m)2倍额定输出扭矩
   回程间隙(arcemin)≤10≤15
   效率(%)96%(F/LF)94%(F)、96%(LF)
   重量(kg)≈2.90(F)、≈4.30(LF)≈3.70(F)、≈5.10(LF)
   最大径向负载(N)1000
   最大轴向负载(N)800
   额定输入转速(rpm)3000
   最大输入转速(rpm)6000
   噪音(dB/m)≤55
   防护等级IP54
   使用寿命(h)20000
   工作温度(°C)-20°~+150°
   润滑方式长效润滑
   • 注：因减速比和输入轴尺寸的不同而有所不同

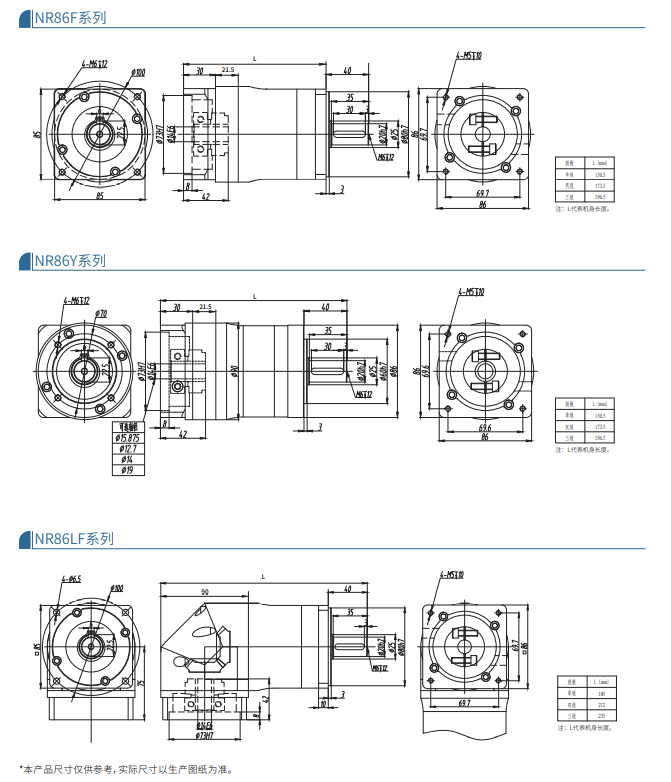

　外形尺寸
　






1668656583592899.pngNR40减速机
　NR40减速机，搭配NiMotion   PMM40系列一体化伺服电机使用
　　


　NR40减速机规格参数
   型号NR40F-*-S2-P2(*代表减速比)
   产品形态F(同轴方法兰)

额定输出

扭矩(N・m)

级数单级双级
减速比457101620252835405070
F99551212121210101010
   故障停止扭矩(N・m)2倍额定输出扭矩
   回程间隙(arcemin)≤8-
   效率(%)96%94%
   重量(kg)≈0.40≈0.43
   最大径向负载(N)300
   最大轴向负载(N)100
   额定输入转速(rpm)3000
   最大输入转速(rpm)6000
   噪音(dB/m)≤55
   防护等级IP54
   使用寿命(h)20000
   工作温度(°C)-20°~+150°
   润滑方式长效润滑
   • 注：因减速比和输入轴尺寸的不同而有所不同
　外形尺寸
　

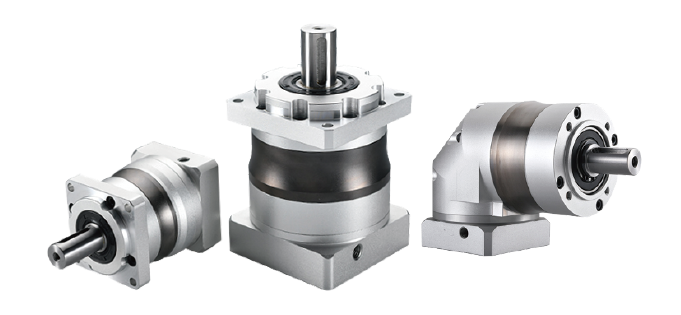

1668656583592899.pngNR60减速机
　NR60减速机，搭配NiMotion   PMM60系列一体化伺服电机使用
　　


　NR60减速机规格参数
   型号NR60F/Y/LF-*-S2-P2(*代表减速比)
   产品形态F(同轴方法兰) 、Y(同轴圆法兰) 、LF(直角方法兰)

额定输出

扭矩(N・m)

级数单级双级
减速比457101620252835405070
F/Y/LF252820103030323030252520
   故障停止扭矩(N・m)2倍额定输出扭矩
   回程间隙(arcemin)≤10(F/Y/LF)≤15(F/Y/LF)
   效率(%)96%94%
   重量(kg)≈0.85(F)、≈0.80(Y)、≈1.40(LF)≈1.10(F)、≈1.05(Y)、≈1.65(LF)
   最大径向负载(N)450
   最大轴向负载(N)230
   额定输入转速(rpm)3000
   最大输入转速(rpm)6000
   噪音(dB/m)≤55
   防护等级IP54
   使用寿命(h)20000
   工作温度(°C)-20°~+150°
   润滑方式长效润滑
   • 注：因减速比和输入轴尺寸的不同而有所不同
　外形尺寸
　








1668656583592899.pngNR80减速机
　NR80减速机，搭配NiMotion   PMM80系列一体化伺服电机使用
　　


　NR80减速机规格参数
   型号NR80F/LF-*-S2-P2(*代表减速比)
   产品形态F(同轴方法兰) 、LF(直角方法兰)

额定输出

扭矩(N・m)

级数单级双级
减速比457101620252835405070
F/LF809060399090100901009010070
   故障停止扭矩(N・m)2倍额定输出扭矩
   回程间隙(arcemin)≤10(F/LF)≤15(F/LF)
   效率(%)96%(F/LF)94%(F)、96%(LF)
   重量(kg)≈2.90(F)、≈4.30(LF)≈3.70(F)、≈5.10(LF)
   最大径向负载(N)1000
   最大轴向负载(N)800
   额定输入转速(rpm)3000
   最大输入转速(rpm)6000
   噪音(dB/m)≤55
   防护等级IP54
   使用寿命(h)20000
   工作温度(°C)-20°~+150°
   润滑方式长效润滑
   • 注：因减速比和输入轴尺寸的不同而有所不同
　外形尺寸
　
