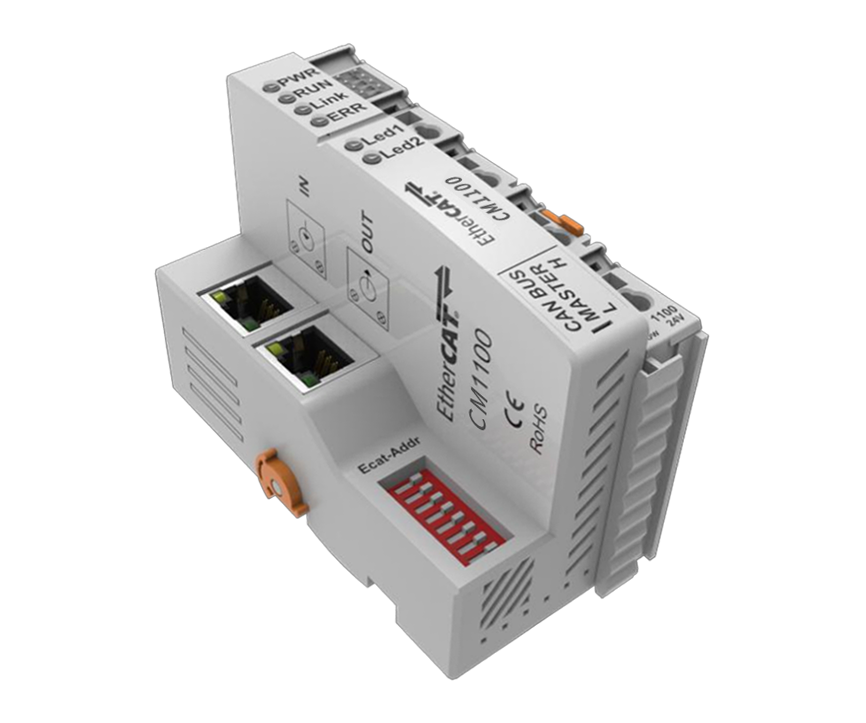

CM系列 EtherCAT耦合器 | ||
| EtherCAT总线耦合器能自动识别所连接的总线IO模块，并自动将它们分配到 EtherCAT 过程映像中，EtherCAT总线耦合器作为1个EtherCAT从站通过输入/输出端以太网接口将IO模块接入EtherCAT实时以太网络。 | |
特点 ● EtherCAT总线 ● 模块化分布式从站 ● 自动识别I/O模块 | ||
 | 技术规格 | ||
| 类型 | 型号 | 名称 | |
EtherCAT耦合器 | CM1100 | EtherCAT耦合器 | |
| Modbus耦合器 | CM1200 | Modbus耦合器 | |
| 数字输入模块 | EM1016 | 16通道数字输入NPN | |
| EM1116 | 16通道数字输入PNP | ||
| 数字输出模块 | EM2008 | 8通道数字输出NPN | |
| EM2018 | 8通道数字输出PNP | ||
| EM2016 | 16通道数字输出NPN | ||
| EM2116 | 16通道数字输出PNP | ||
| 数字输入输出模块 | EM5016 | 8通道数字输入+8通道数字输出 NPN型 | |
| EM5116 | 8通道数字输入+8通道数字输出 PNP型 | ||
| 模拟输入模块 | EM3004 | 4通道模拟输入电压型±10V,16bit | |
| EM3014 | 4通道模拟输入电压型0-10V,16bit | ||
| EM3024 | 4通道模拟输入电流型0-20ma,16bit | ||
| EM3034 | 4通道模拟输入电流型4-20ma,16bit | ||
| 模拟输出模块 | EM4004 | 4通道模拟输出电压型±10V,16bit | |
| EM4014 | 4通道模拟输出电压型0-10V,16bit | ||
| EM4024 | 4通道模拟输出电流型0-20ma,16bit | ||
| EM4034 | 4通道模拟输出电流型4-20ma,16bit | ||
| 技术参数 | |
型号 | • CM1100 | |
适配模块数量 | • 32片 | |
名称 | • EtherCAT 耦合器 | |
| Sys系统电源 | • 额定电压：24VDC（18~36V宽电压） • 额定电流：600mA | |
Field公共端电源 | • 额定电压：24VDC（±20%） • 额定电流：5A | |
总线接口 | • 2 x RJ45 | |
| 总线速率 | • 100Mbps | |
隔离耐压 | • 500V | |
隔离方式 | • 隔离变压器（RJ45通信） | |
尺寸规格 | • 99mm*48mm*69mm（长宽高） | |
| 工作温度 | • 0~55℃ | |
存储温度 | • -25~85℃ | |
| 相对湿度 | • 95%，无冷凝 | |
防护等级 | • IP20 | |
