EM系列8/16通道数字输出


EM系列 8/16通道数字输出


数字量输出端子模块以电气隔离的形式将自动化单元(或远程控制器)传输过来的二进制控制信号传到现场层的开关型执行器。每个总线端子模块含有 8或16 个通道,每个通道都有一个 LED 用来指示其信号状态。它们特别适合安装在控制柜内,以节省空间。通过使用单端连接技术,可在最小的空间内,用最少的导线连接多个开关型执行器。



 特点

 8/16通道数字输出模块

 NPN型/PNP型






技术规格


类型型号

名称


  EtherCAT耦合器

CM1100

EtherCAT耦合器


  Modbus耦合器CM1200Modbus耦合器

  数字输入模块EM101616通道数字输入NPN

EM111616通道数字输入PNP

  数字输出模块EM20088通道数字输出NPN

EM20188通道数字输出PNP

EM201616通道数字输出NPN

EM211616通道数字输出PNP

  数字输入输出模块EM50168通道数字输入+8通道数字输出 NPN型

EM51168通道数字输入+8通道数字输出 PNP型

  模拟输入模块EM30044通道模拟输入电压型±10V,16bit

EM30144通道模拟输入电压型0-10V,16bit

EM30244通道模拟输入电流型0-20ma,16bit

EM30344通道模拟输入电流型4-20ma,16bit

  模拟输出模块EM40044通道模拟输出电压型±10V,16bit

EM40144通道模拟输出电压型0-10V,16bit

EM40244通道模拟输出电流型0-20ma,16bit

EM40344通道模拟输出电流型4-20ma,16bit

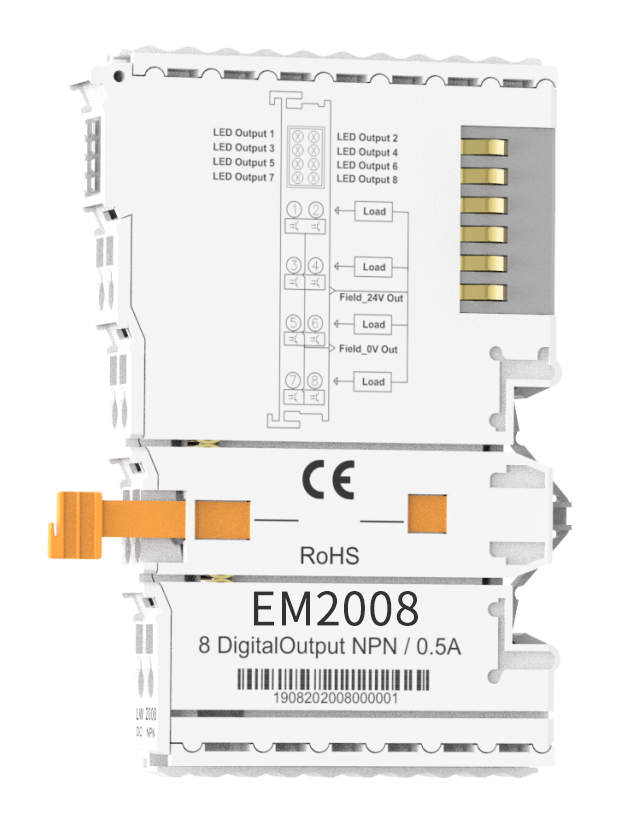

数字输出模块 EM2008(NPN型)


技术参数

型号

 EM2008

输出通道

 8

额定负载电压

 24VDC(±20%)

负载类型

 电阻式、电感式、灯类负载

负载电流

 每通道0.5A

"0"信号电压

 高阻态

"1"信号电压

 0VDC

隔离耐压

 500V

隔离方式

 光耦隔离

尺寸规格

 100mm*67mm*12mm(长宽高)

工作温度

 0~55℃

存储温度

 -25~85℃

相对湿度

 95%,无冷凝

防护等级

 IP20

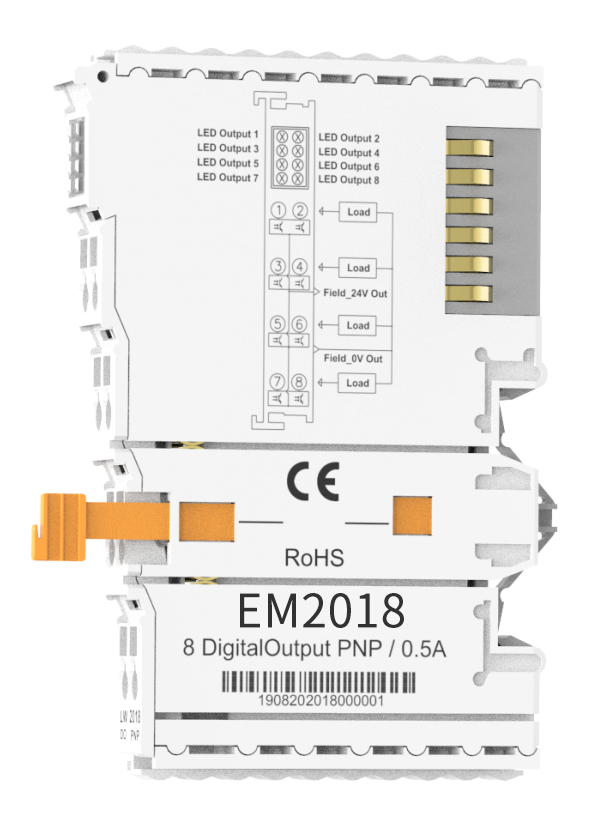

数字输出模块 EM2018(PNP型)


技术参数

型号

 EM2018

输出通道

 8

额定负载电压

 24VDC(±20%)

负载类型

 电阻式、电感式、灯类负载

负载电流

 每通道0.5A

"0"信号电压

 高阻态

"1"信号电压

 24VDC

隔离耐压

 500V

隔离方式

 光耦隔离

尺寸规格

 100mm*67mm*12mm(长宽高)

工作温度

 0~55℃

存储温度

 -25~85℃

相对湿度

 95%,无冷凝

防护等级

 IP20

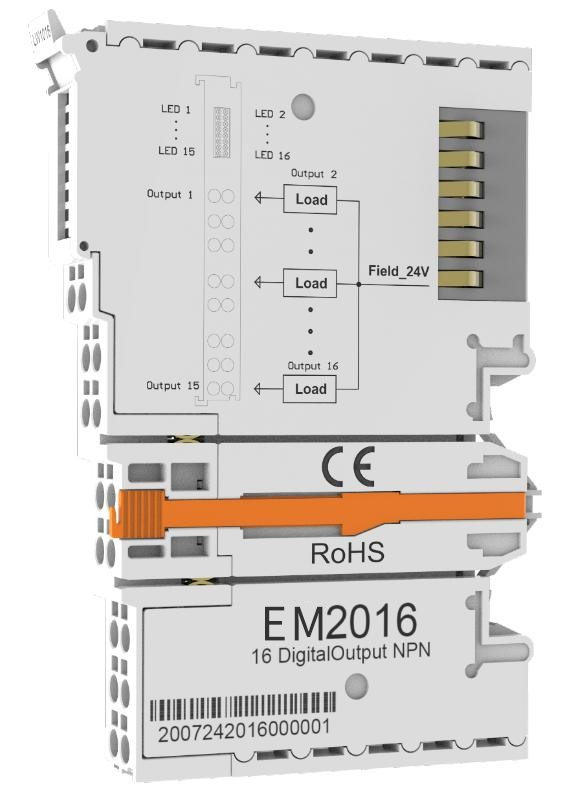

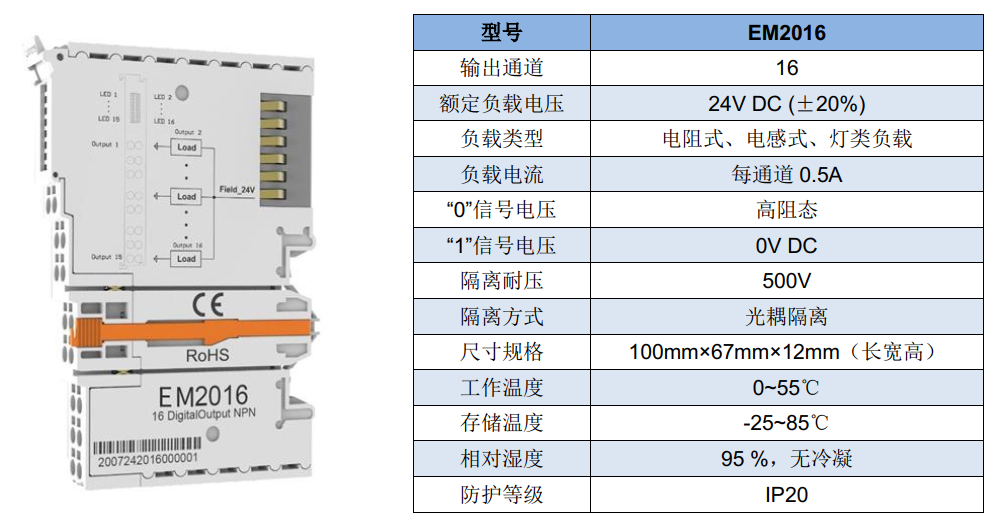

数字输出模块 EM2016(NPN型)


技术参数

型号

 EM2016

输出通道

 16

额定负载电压

 24VDC(±20%)

负载类型

 电阻式、电感式、灯类负载

负载电流

 每通道0.5A

"0"信号电压

 高阻态

"1"信号电压

 0VDC

隔离耐压

 500V

隔离方式

 光耦隔离

尺寸规格

 100mm*67mm*12mm(长宽高)

工作温度

 0~55℃

存储温度

 -25~85℃

相对湿度

 95%,无冷凝

防护等级

 IP20

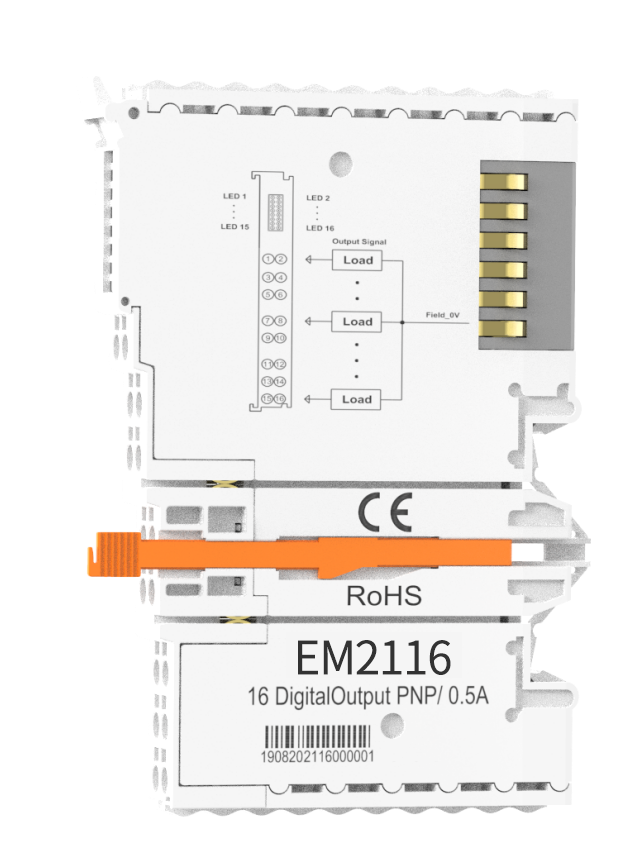

数字输出模块 EM2116(PNP型)


技术参数

型号

 EM2116

输出通道

 16

额定负载电压

 24VDC(±20%)

负载类型

 电阻式、电感式、灯类负载

负载电流

 每通道0.5A

"0"信号电压

 高阻态

"1"信号电压

 24VDC

隔离耐压

 500V

隔离方式

 光耦隔离

尺寸规格

 100mm*67mm*12mm(长宽高)

工作温度

 0~55℃

存储温度

 -25~85℃

相对湿度

 95%,无冷凝

防护等级

 IP20
