EM系列4通道模拟输入


EM系列 4通道模拟输入


电压/电流输入模块用于现场采集电压范围内的电压信号。模拟电压/电流被转换为分辨率为16位的数字量信号,并在电隔离的状态下被传送到上一级自动化设备。电压/电流输入模块有4个通道,每个通道都有一个 LED用来指示与总线耦合器的数据交换状态。采用总线连接技术可最大限度地减少连接多通道传感器所占用的空间。



 特点

 差分电压/电流输入模块

 4通道输出






技术规格


类型型号

名称


  EtherCAT耦合器

CM1100

EtherCAT耦合器


  Modbus耦合器CM1200Modbus耦合器

  数字输入模块EM101616通道数字输入NPN

EM111616通道数字输入PNP

  数字输出模块EM20088通道数字输出NPN

EM20188通道数字输出PNP

EM201616通道数字输出NPN

EM211616通道数字输出PNP

  数字输入输出模块EM50168通道数字输入+8通道数字输出 NPN型

EM51168通道数字输入+8通道数字输出 PNP型

  模拟输入模块EM30044通道模拟输入电压型±10V,16bit

EM30144通道模拟输入电压型0-10V,16bit

EM30244通道模拟输入电流型0-20ma,16bit

EM30344通道模拟输入电流型4-20ma,16bit

  模拟输出模块EM40044通道模拟输出电压型±10V,16bit

EM40144通道模拟输出电压型0-10V,16bit

EM40244通道模拟输出电流型0-20ma,16bit

EM40344通道模拟输出电流型4-20ma,16bit

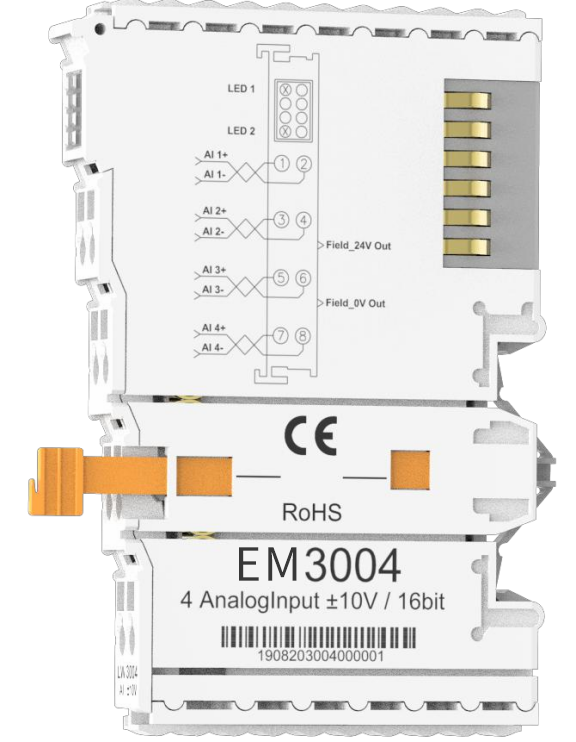

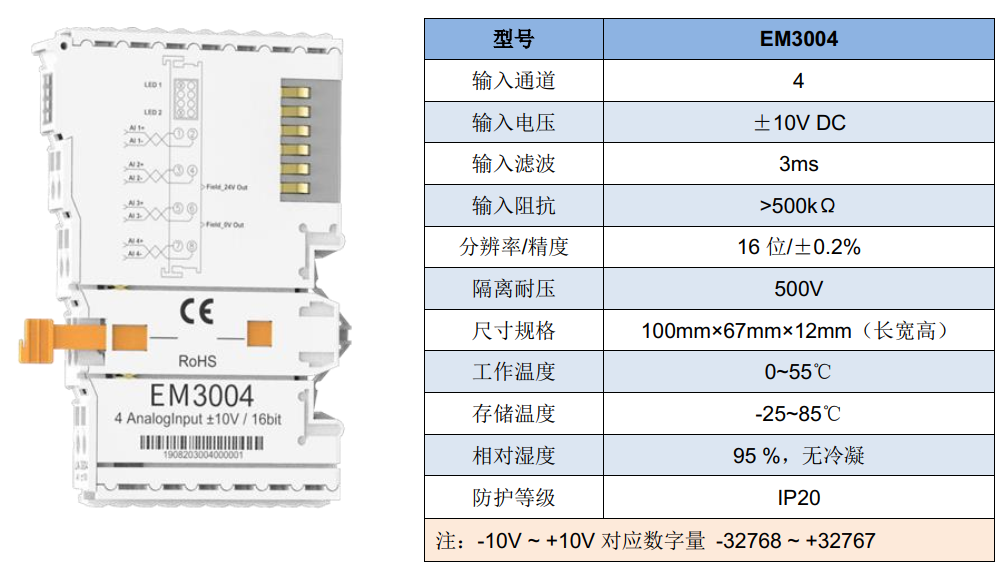

差分电压输入模块 EM3004


技术参数

型号

 EM3004

输入通道

 4

输入电压

 ±10VDC

输入滤波

 3ms

输入阻抗

 >500kΩ

分辨率/精度

 16位/±0.2%

隔离耐压

 500V

尺寸规格

 100mm*67mm*12mm(长宽高)

工作温度

 0~55℃

存储温度

 -25~85℃

相对湿度

 95%,无冷凝

防护等级

 IP20

注:-10V~+10V对应数字量-32768~+32767

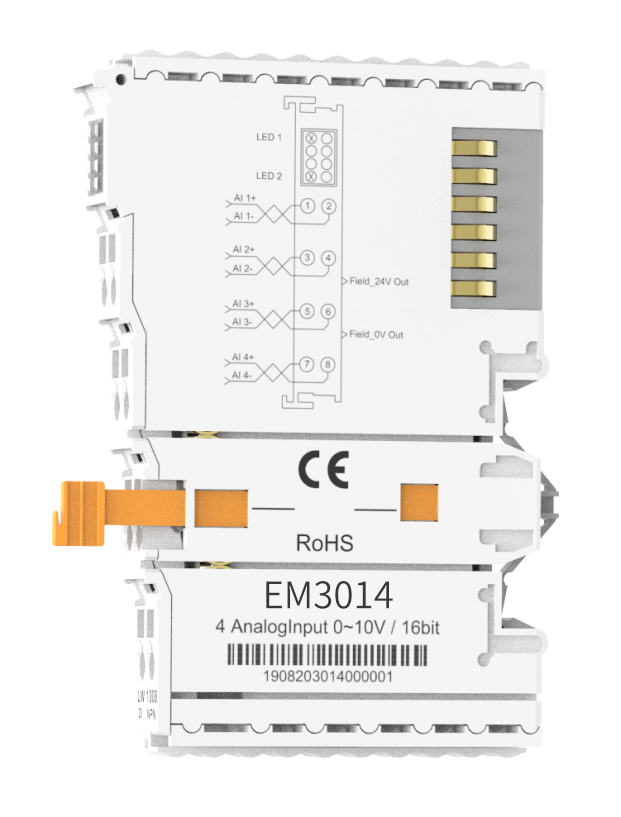

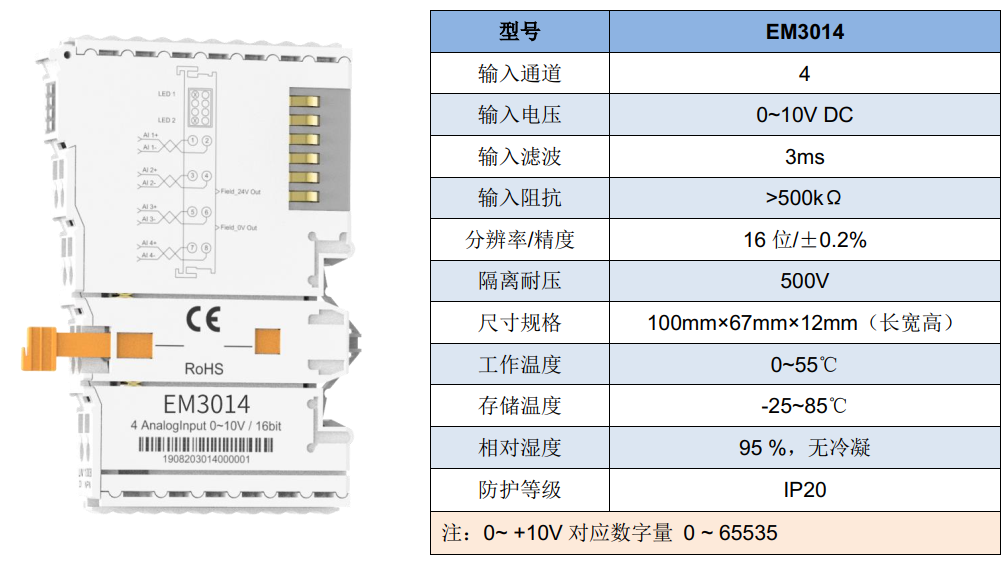

差分电压输入模块 EM3014


技术参数

型号

 EM3014

输入通道

 4

输入电压

 0~10VDC

输入滤波

 3ms

输入阻抗

 >500kΩ

分辨率/精度

 16位/±0.2%

隔离耐压

 500V

尺寸规格

 100mm*67mm*12mm(长宽高)

工作温度

 0~55℃

存储温度

 -25~85℃

相对湿度

 95%,无冷凝

防护等级

 IP20

注:0~+10V对应数字量 0~65535

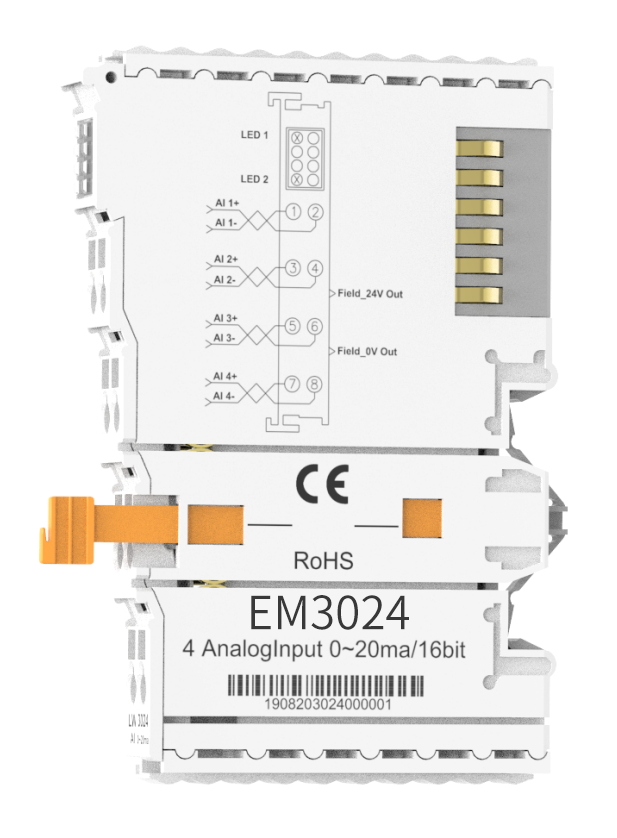

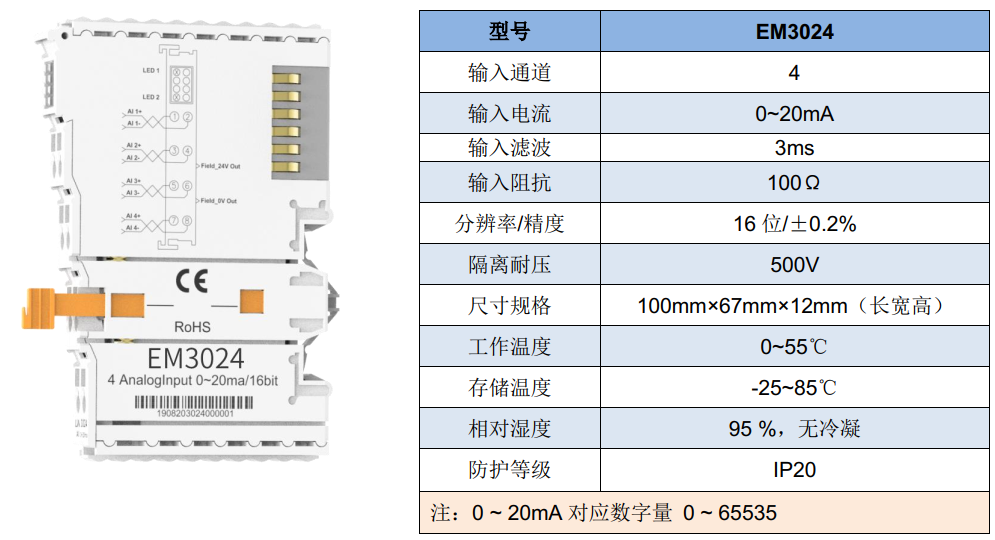

差分电流输入模块 EM3024


技术参数

型号

 EM3024

输入通道

 4

输入电流

 0~20mA

输入滤波

 3ms

输入阻抗

 100Ω

分辨率/精度

 16位/±0.2%

隔离耐压

 500V

尺寸规格

 100mm*67mm*12mm(长宽高)

工作温度

 0~55℃

存储温度

 -25~85℃

相对湿度

 95%,无冷凝

防护等级

 IP20

注:0~20mA对应数字量 0~65535

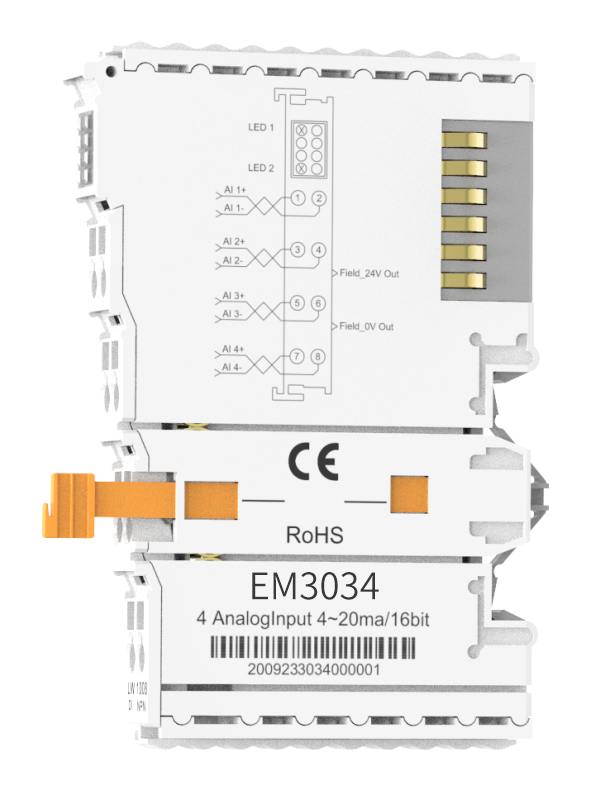

差分电流输入模块 EM3034


技术参数

型号

 EM3034

输入通道

 4

输入电流

 4~20mA

输入滤波

 3ms

输入阻抗

 100Ω

分辨率/精度

 16位/±0.2%

隔离耐压

 500V

尺寸规格

 100mm*67mm*12mm(长宽高)

工作温度

 0~55℃

存储温度

 -25~85℃

相对湿度

 95%,无冷凝

防护等级

 IP20

注:4~20mA对应数字量 0~65535
