一体化低压伺服电机在 板式家具木工开料机上的应用

发布日期:2022-08-25 浏览次数:32

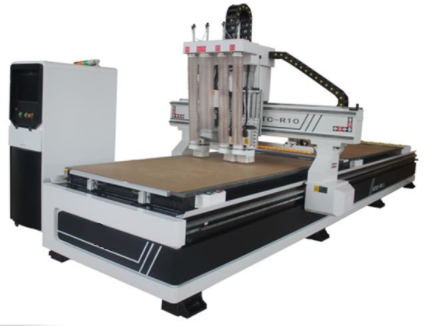

随着生活的发展,人们对家具的要求也越来越高,如何通过设备,提高板式家具的开料精度并且能保证弧度、倾角等都给人以美的享受,板式家具木工开料机根据需求产生了,它是一种由雕刻机逐步演变过来的一种新机型,由于速度快、加工方便,能够集开料、打孔、作图于一体,有些已经替代了传统数控锯,提高了效率,降低了人工。

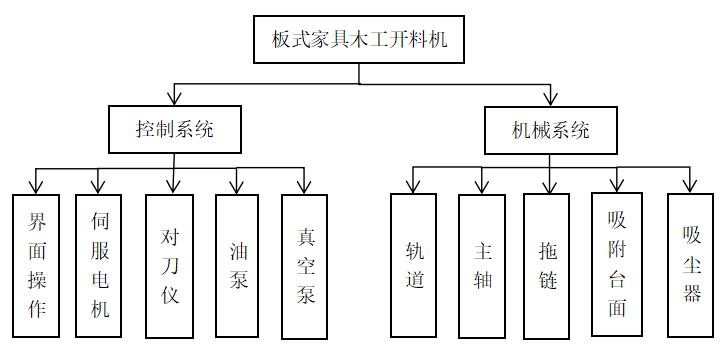

板式家具木工开料机,由控制系统、机械系统组成。




控制器专用软件进行设计、编程、读图,传送至伺服,按照生成的XYZ三轴的切割与雕刻路径对材料进行切削,即可雕刻出设计的平面、图形及文字。它能够取代传统的推台锯和电子开料锯,开料与垂直孔一气呵成,从而快速加工开料、加工异形,用于实现定制衣柜橱柜快捷设计、排版、开料,木门的异形加工等。


板式家具木工开料机配套伺服电机要求:
1、整体结构为龙门式,系统以新代、宝元、维宏为主。目前根据机械的减速比不同,三轴通常配置750W或1500W伺服电机。
2、伺服电机准确度高,三轴协调一致性高。
3、安装调试需要操作简单快捷。

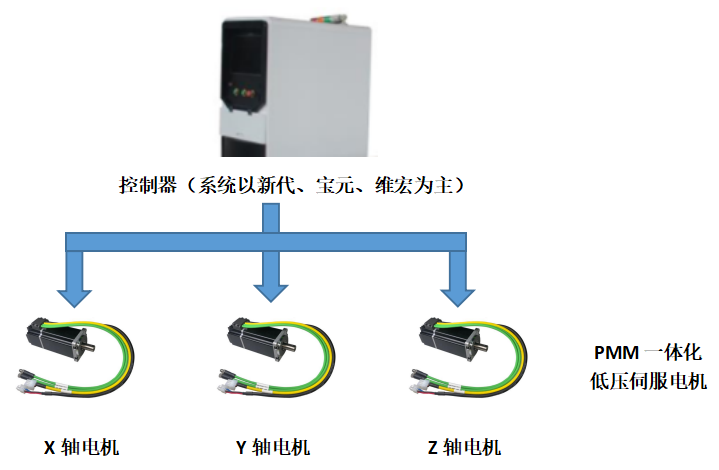

解决方案:



立迈胜PMM系列一体化低压伺服电机的PMM80系列和PMM130系列对于板式家具木工开料机要求基本能够满足。
相比于市面上的伺服电机,立迈胜PMM系列一体化低压伺服电机体积小,不需要额外的控制柜,为用户产品的预留更多空间。

PMM系列一体化低压伺服产品特点:
(1)PMM80系列额定功率750W,PMM130系列额定功率1500W,满足三轴功率要求
(2)运行平稳无噪音,速度控制精度在±1rpm,控制精度在±1 pulse/r
(3)高集成度设计,有效节省50%的安装空间,有利于实现机械小型化、高效率化
(4)降低安装复杂度,移动灵活,部署方便,提供友好简便的检修和更换体验
(5)宽电压输入(16~80VDC),可使用蓄电池供电,供电方式更多样
(6)省去驱动器与电机之间匹配过程,快速部署,无控制柜设计,降低使用成本
(7)通信方式可以选择EtherCAT或CANopen通信,可提高三轴协调一致性
