一体化步进伺服电机在全自动绕线机上的应用

发布日期:2022-08-25 浏览次数:22

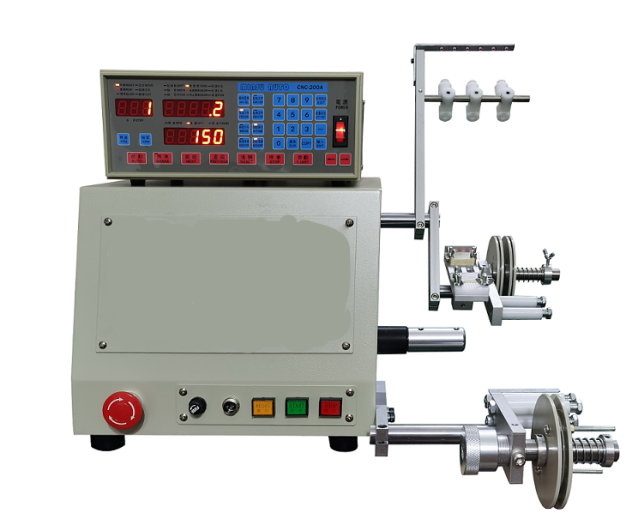

全自动绕线机就是把线状的物体缠绕到特定的工件上的机器上。全自动绕线机是才发展起来的新机种,为了适应高效率、高产量的要求,全自动机种一般都采用多头联动设计,国内的生产厂家大多都是参照了台湾等地的进口机型的设计,采用可编程控制器作为设备的控制核心,配合机械手、气动控制元件和执行附件来完成自动排线、自动缠脚、自动剪线、自动装卸骨架等功能,这种机型的生产效率极高,大大的降低了对人工的依赖,一个操作员工可以同时照看几台这样的设备,生产品质比较稳定,非常适合产量要求高的加工场合。

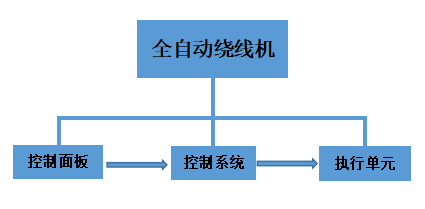

全自动绕线机的设备电气组成部分:主要有控制系统、执行单元、控制面板以及开关电源继电器等辅助原件等。


控制系统:由运动控制卡接受控制面板命令,给执行单元发送运行指令;
控制面板:控制面板主要是人机接口,完成信息的输入输出功能等。
执行单元:主要是主轴电机及配套硬件。

全自动绕线机配套电机要求:

1、全自动绕线机主轴电机配置的差异也是决定运行精度的重要因素,高端绕线机通常配置的是都是伺服系统及精度导轨,具有非常高的绕线精度,可以适应细线及各种粗线径的自动绕制;
2、常规的自动绕线机主轴一般配置的是变频电机,排线采用的是步进电机和滚珠丝杆,可以满足常规的绕制。
3、安装调试需要操作简单快捷。

解决方案:

立迈胜STM-M系列一体化步进伺服电机的42/57系列和PMM系列一体化低压伺服电机的60/80系列对于全自动绕线机的要求基本能够满足。

相比于市面上的电机,立迈胜STM-M系列和PMM系列一体化电机体积小,不需要额外的控制柜,为用户产品的预留更多空间。

STM-M/PMM系列一体化电机产品特点:

(1)多种电机型号可选,满足用户各种配置需求
(2)伺服电机运行平稳无噪音,速度控制精度在±1rpm,控制精度在±1 pulse/r
(3)高集成度设计,有效节省50%的安装空间,有利于实现机械小型化、高效率化
(4)降低安装复杂度,移动灵活,部署方便,提供友好简便的检修和更换体验
(5)宽电压输入(10~80VDC各型号电机有所不同),可使用蓄电池供电,供电方式更多样
(6)省去驱动器与电机之间匹配过程,快速部署,无控制柜设计,降低使用成本
(7)I/O可配置功能丰富
(8)质量可靠,运行稳定调试简单、维护方便等

STM-M一体化步进伺服电机介绍:

STM-M系列一体化步进伺服电机产品是高性能小功率的步进伺服产品。凭借其优秀的闭环控制系和一体化开发理念,集成步进电机、编码器、驱动器于一体,采用FOC磁场定向控制技术,支持CANopen和485总线控制,具有体积小,接线简单的特点。可为需要伺服电机性能的应用提供一种经济有效的解决方案,而价格仅仅是步进电机的水平。

PMM系列一体化低压伺服产品介绍:

1、PMM系列一体化低压伺服电机基于高度紧凑的一体化开发理念,集稀土永磁同步电机、绝对值编码器、总线型伺服驱动器、数字量I/O于一体,采用FOC磁场定向控制技术和驱控一体技术。
2、支持EtherCAT/CANopen总线控制,产品线丰       富,平台扩展性强,可以选配刹车、单圈/多圈绝对值编码器、防水型号等,功率涵盖50~1500W,可满足恶劣环境和多元化的需求。
