一体化伺服电机在全自动模板缝纫机上的应用

发布日期:2022-08-26 浏览次数:23

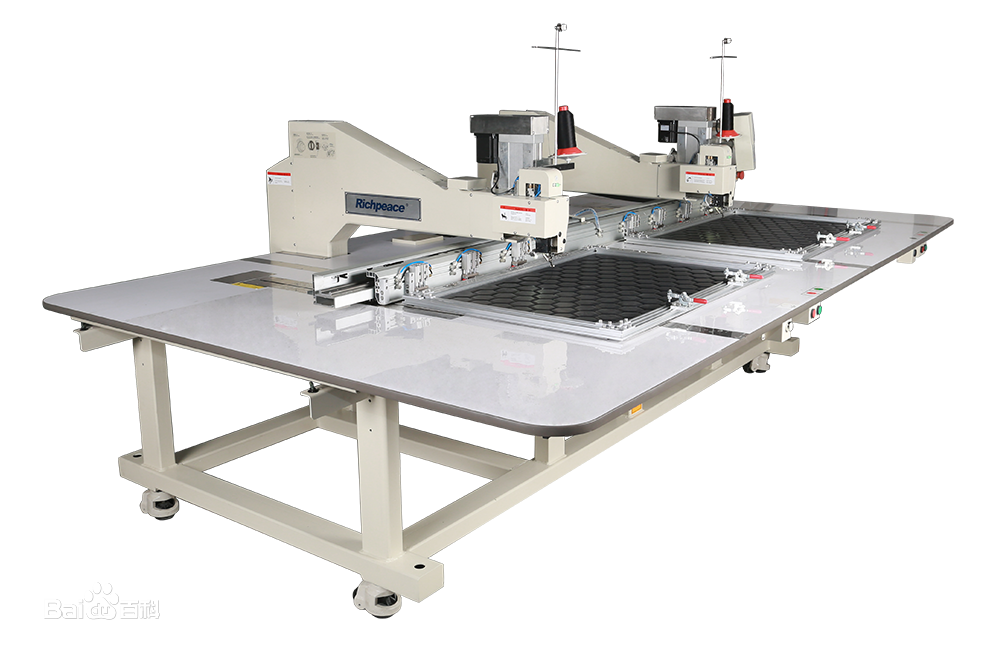

  全自动模板缝纫机是结合服装模板CAD软件、服装模板以及先进的数控技术进行全自动应用模板生产,提升了生产效率和产品品质,降低了技术工人的技术要求,用自动化程度更高的电脑控制的机器代替原有的人工操作的缝纫机,减少对高技能人员的依赖程度,保证品质的同时,解决产业工人用工短缺与技能缺陷问题,全自动化的完成服装缝制,促进服装模板工艺整理流水线化。

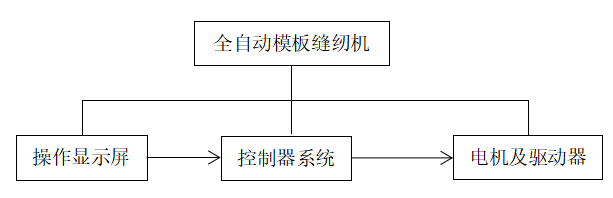

全自动模板缝纫机设备的电气组成:

1、电气部分主要有:控制器系统、操作显示屏、电机及驱动器。
2、控制系统:主要有星火、稳控、高芯等企业自主开发等。
3、传动机构: 伺服丝杆机、同步带结构、齿轮齿条结构。


全自动模板缝纫机设备的工艺要求:

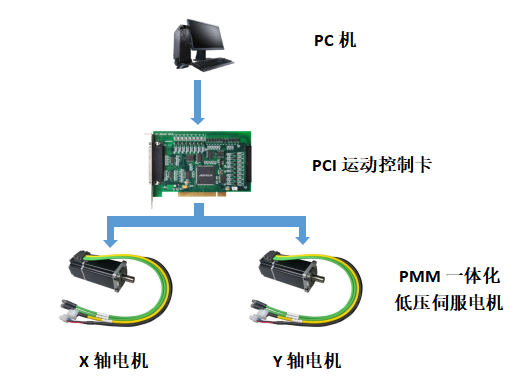

在全自动模版缝纫机系统中,X及Y轴均采用伺服驱动系统,可以实现平面内任何插补曲线缝纫,缝纫线迹更横平竖直、平滑、无大小针、直角很直等,缝制高质高效。上位控制系统为人机交互界面,提供更人性化的操作,通过人机交互界面控制系统主控制板,将图形位置转换成位置脉冲指令形式发送给伺服系统装置,从而使机械传动结构按照位置指令进行直线或插补指令运行。

解决方案:
1、X轴电机可配置PMM60系列或者PMM80系列一体化低压伺服电机;
2、Y轴电机可配置PMM60系列或者PMM80系列一体化低压伺服电机。

PMM系列一体化电机产品特点:

(1)提供速度和位置前馈参数配置,提升响应速度和跟踪精度
(2)伺服电机运行平稳无噪音,速度控制精度在±1rpm,控制精度在±1 pulse/r
(3)高集成度设计,有效节省50%的安装空间,有利于实现机械小型化、高效率化
(4)降低安装复杂度,移动灵活,部署方便,提供友好简便的检修和更换体验
(5)宽电压输入(16~80VDC),可使用蓄电池供电,供电方式更多样
(6)省去驱动器与电机之间匹配过程,快速部署,无控制柜设计,降低使用成本
(7)质量可靠,运行稳定调试简单、维护方便等

PMM60系列一体化低压伺服电机

PMM80系列一体化低压伺服电机
