一体化无刷电机在轮胎制造过程中的应用



【轮胎制造的基本工序】


1、密炼工序——原材料混合加工;

2、胶部件准备工序

①挤出→②压延→③胎圈成形→④帘布裁断→⑤贴三角胶条→⑥带束层成型

3、轮胎成型工序——轮胎组装成合格胚胎的过程;

4、硫化工序——成品轮胎制造;

5、检验工序——成品合格检验;

6、轮胎测试




【应用介绍】


在胶部件准备工序中的帘布裁断环节中,幕布剪切过程中需要实时调节剪切的速度及位置,所以使用了我司高精度BLM5715B-canopen一体化无刷电机,通过电机模拟量调速,与传感器的结合,构成了一套裁切纠偏系统。

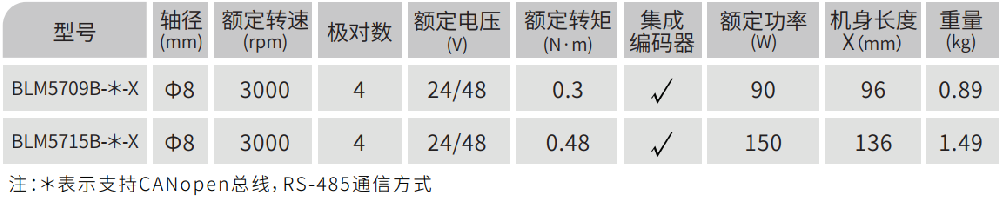

一体化无刷电机参数及特点


型号额定转速(rpm)极对数额定电压(v)额定转矩(N·m)额定功率(w)机身长度(mm)重量(kg)
 BLM5709B-*-X3000424/480.390960.89
 BLM5715B-*-X3000424/480.481501361.49
  注:*表示支持CANopen总线,RS-485通信方式;轴径:Φ8

BLM一体化无刷电机是立迈胜公司自主研发的高性能无刷伺服产品,基于领先的MBD开发方式和一体化开发理念,采用FOC磁场定向控制技术和SVPWM(空间矢量调制)技术,支持CAN/MODBUS总线控制,具有动态响应高、运行平稳、控制精度高等特点。
