一体化控制屏在升降设备控制系统中的应用



【方案组成】


本方案采用立迈胜一体化Modbus通信的控制屏为控制系统,操控两台一体化电机。一台STM86步进电机带动丝杆进行拉升、下降的动作,一台STM57步进电机带动转台进行旋转的动作。




【控制系统介绍】


界面分类。该系统主要有三个界面,分别是:

1. 启动界面;

2. 中文主界面(内部包含升降电机速度设定,原点设定界面);

3. 英文主界面(内部包含升降电机速度设定,原点设定界面);

界面及功能介绍

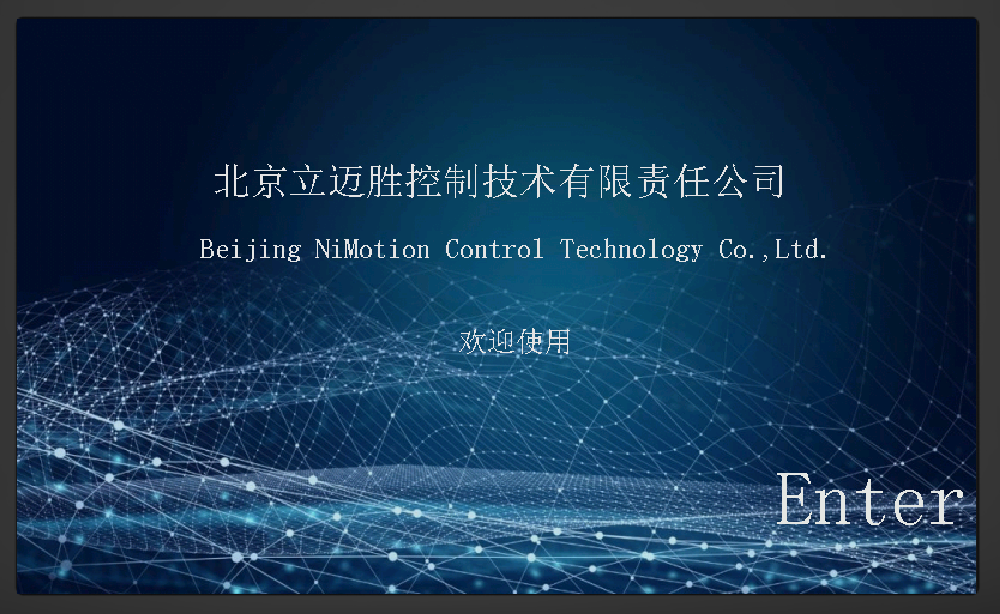

1. 启动界面


启动界面包含公司名称,点击Enter进入中文主界面;



南京立迈胜

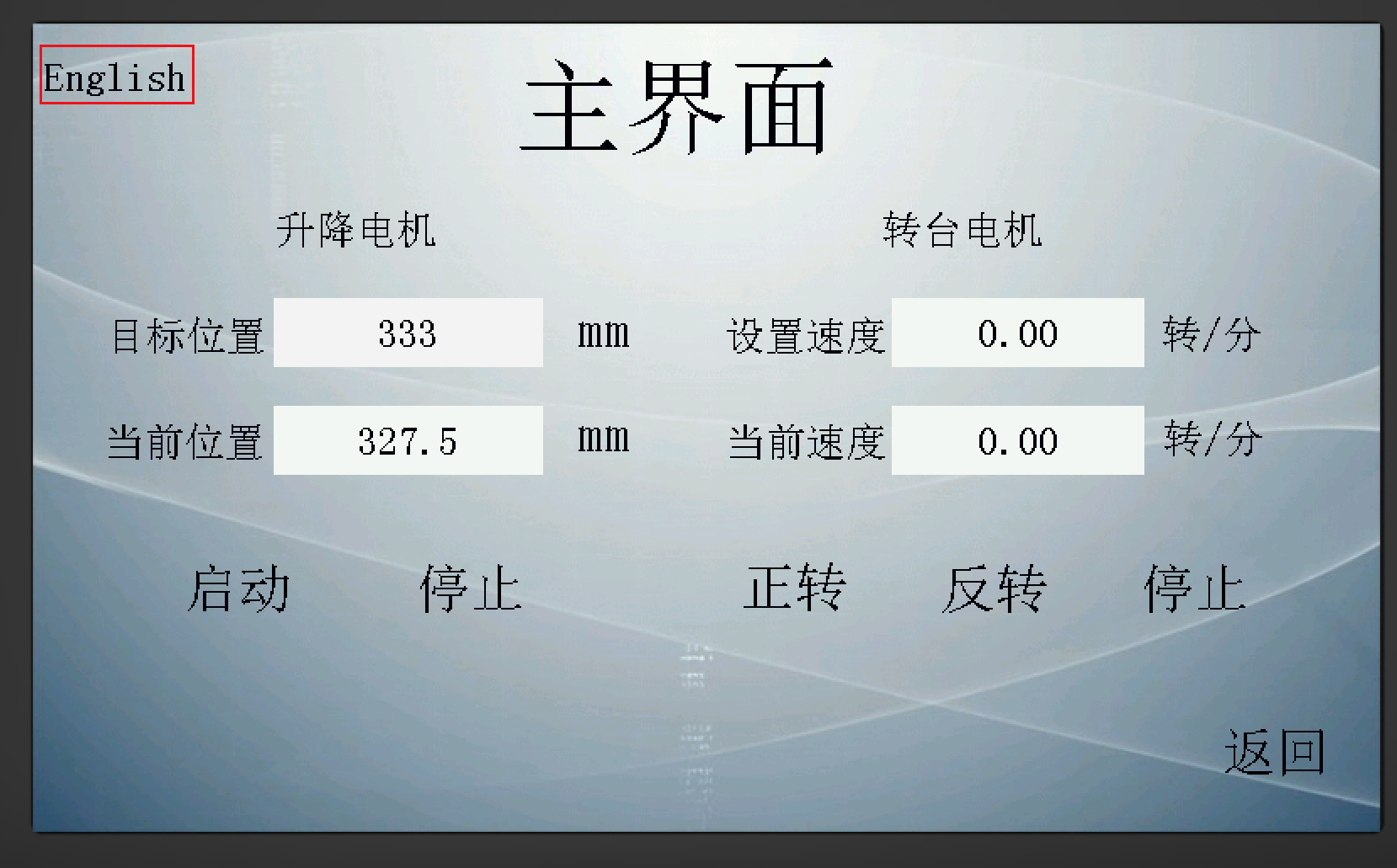

2. 中文主界面

中文主界面中有升降电机,转台电机的相关参数设置及其控制;


南京立迈胜




升降电机

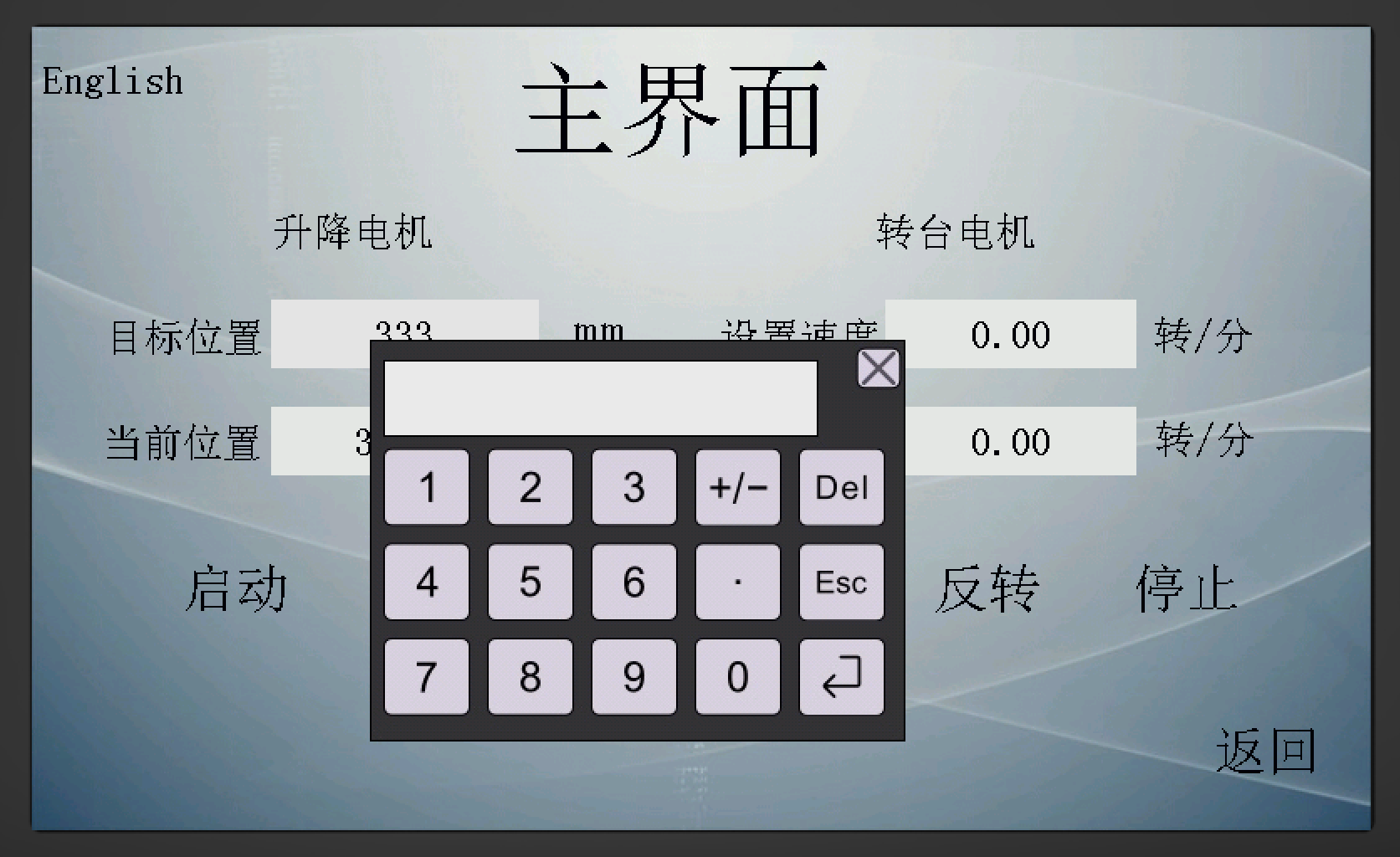

目标位置;点击空白处,弹出窗口,给定位置值(范围0-350),单位毫米;

当前位置;显示当前位置,单位毫米;

启动; 点击启动,电机运行;

停止;  点击停止,运行过程中的电机停止运行;

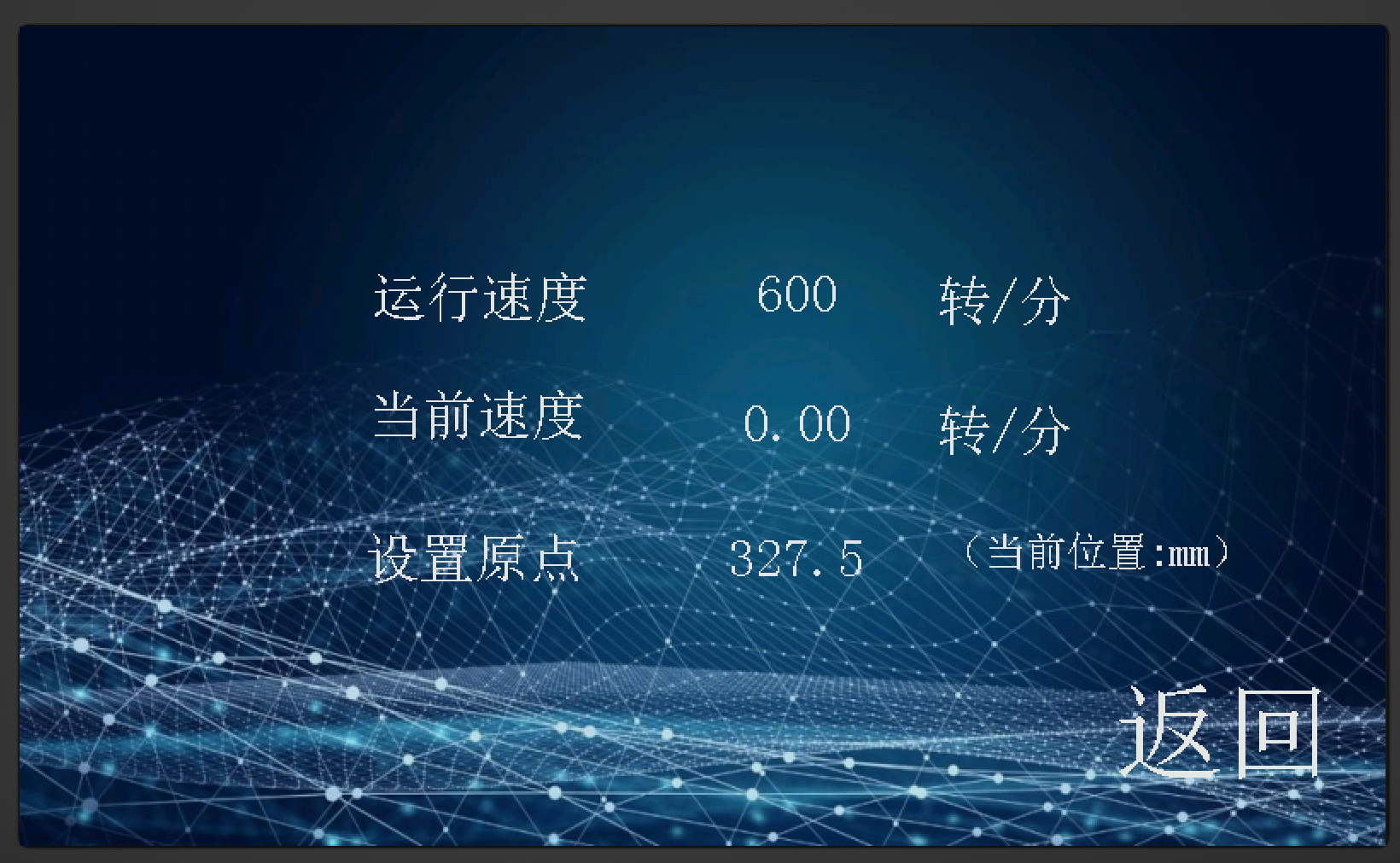

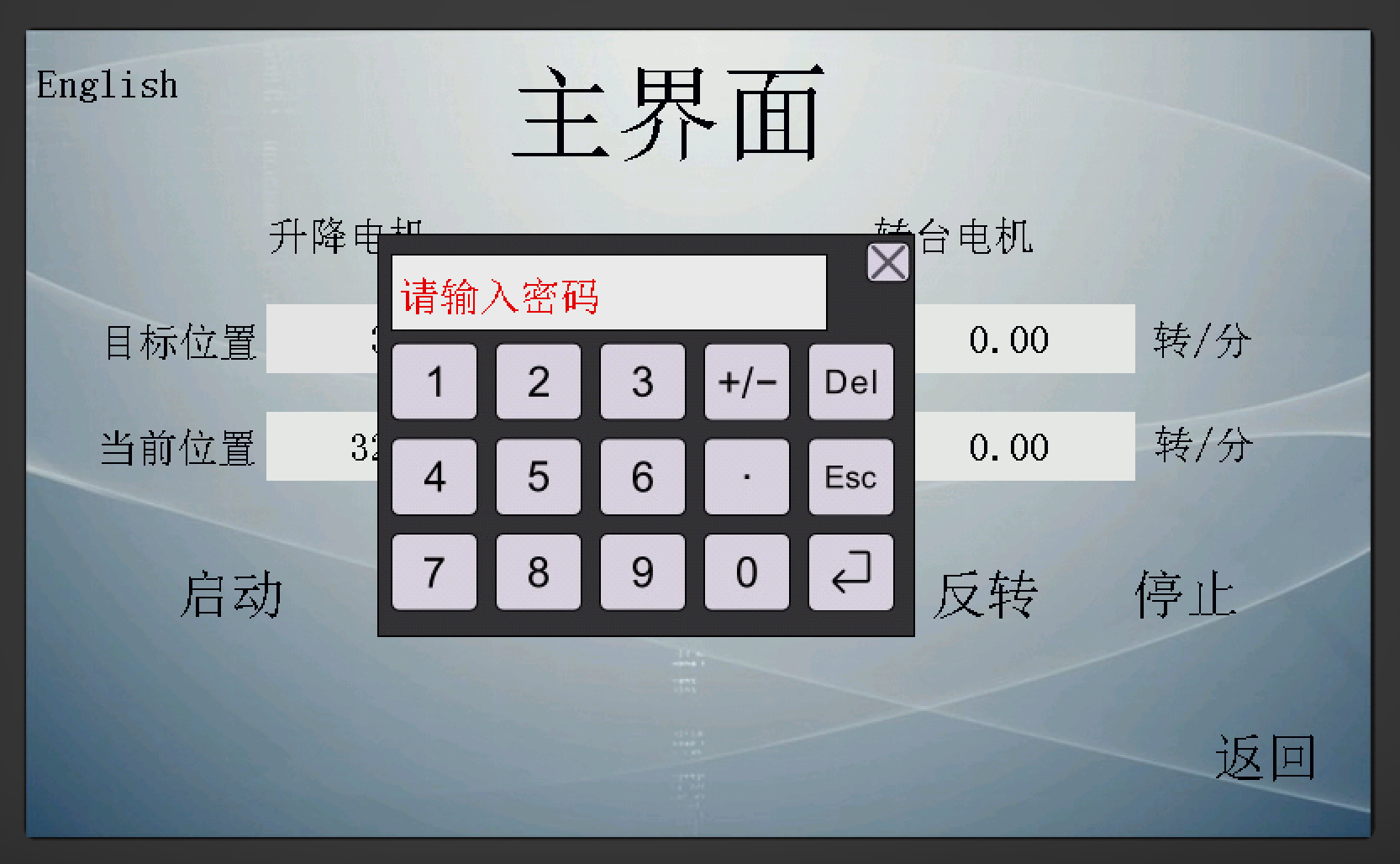

点击升降电机会弹出输入密码界面,密码是888888,输入密码进入升降电机速度原点设定界面;

运行速度;升降电机的运行速度,范围0-600;单位转每分钟;

当前速度;显示升降电机的当前速度,单位转每分钟;

设置原点;点击设置原点可以清除电机当前位置(首次校准原点时用);

返回;    点击返回,进入中文主界面;

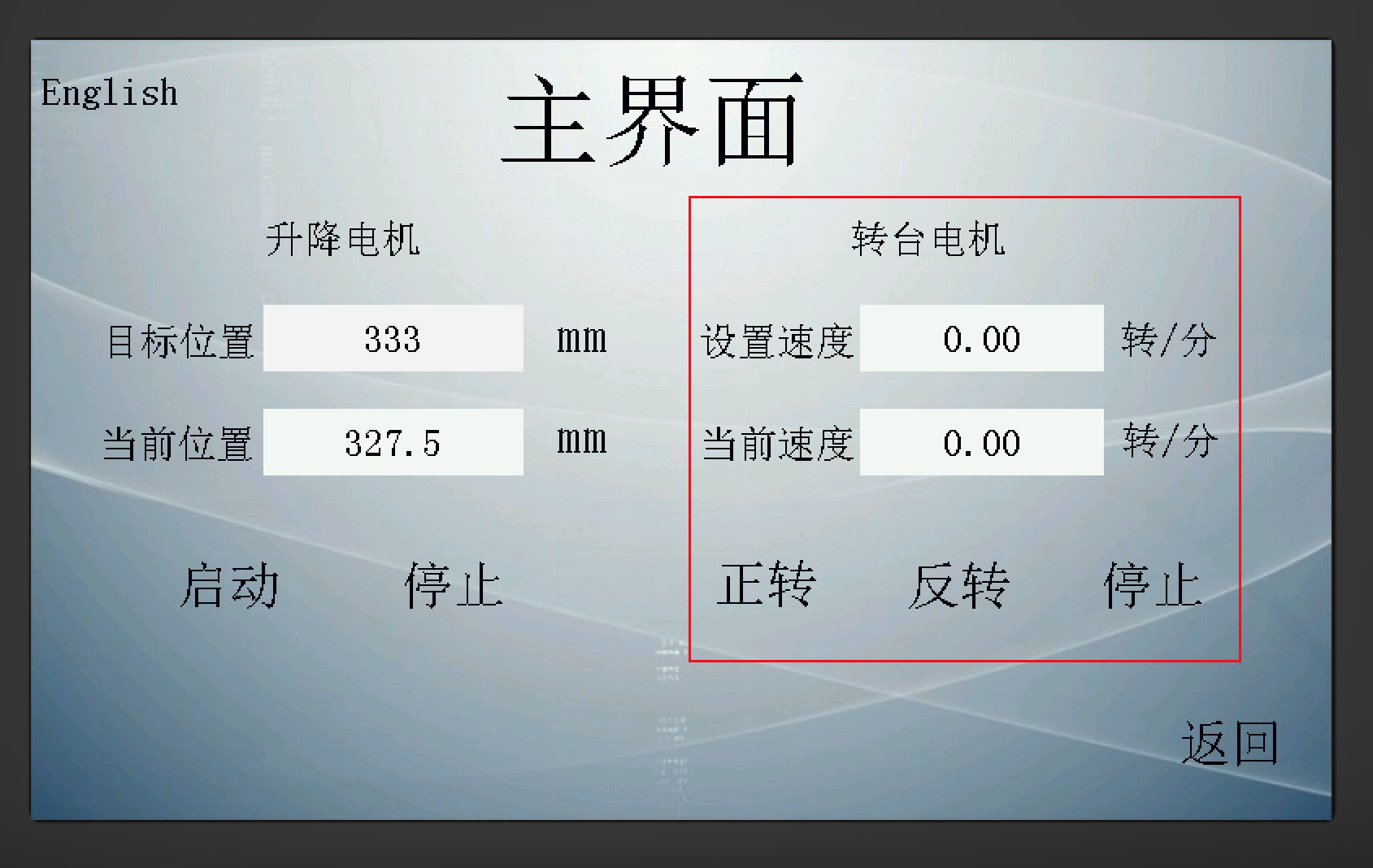

转台电机

设置速度;设定转台的速度,范围0-6,单位:转每分钟;

当前速度;显示转台当前的速度,单位:转每分钟;

速度给定之后点击正、反转即可执行相应动作;

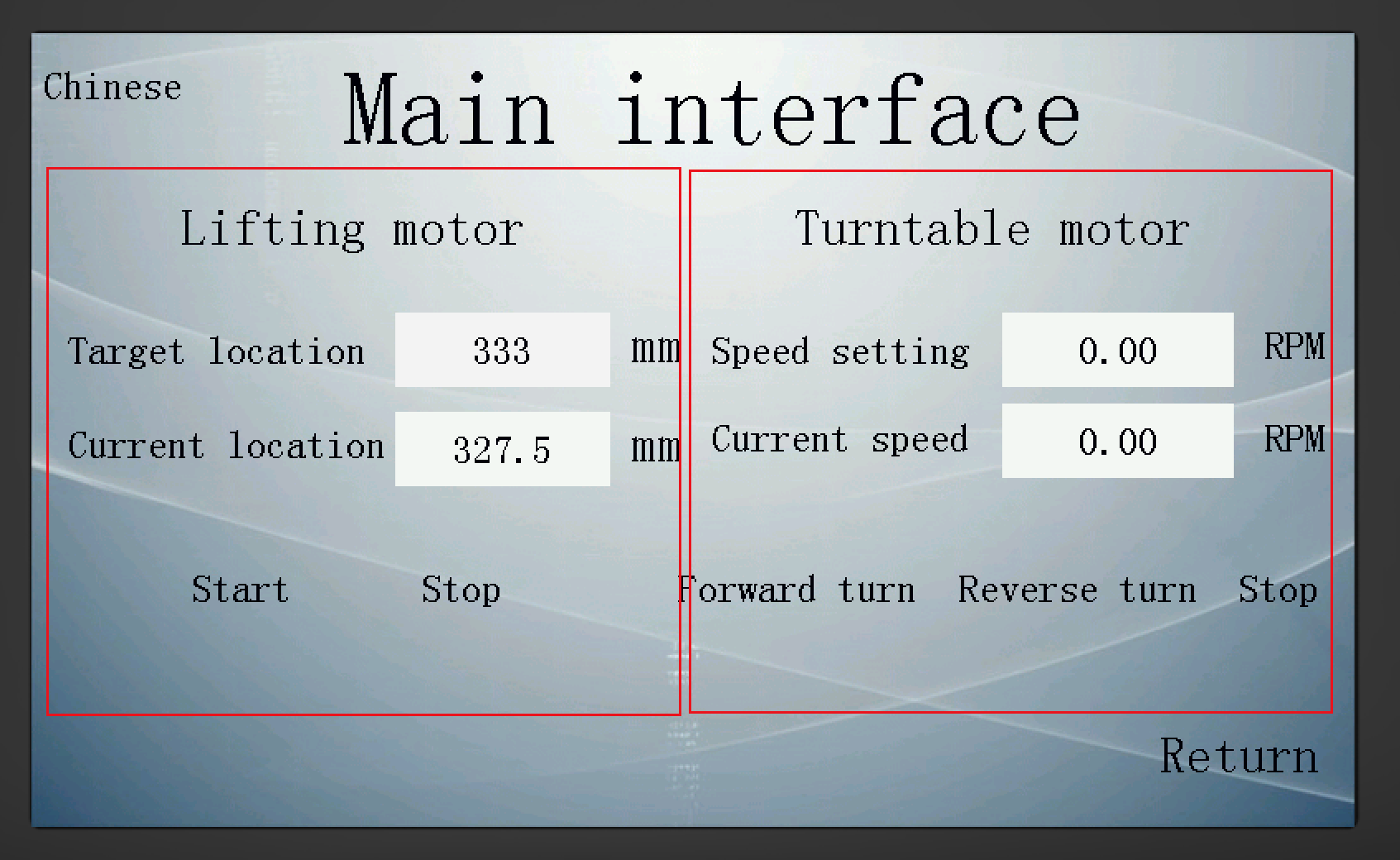

3. 英文主界面



在英文主界面中点击English即可切换到英文界面,英文主界面与中文主界面功能相同;



4. 运动举例


需求:升降电机运行到300mm的位置,转台电机以2转/分速度正向运行;(升降电机的原点及速度默认设置好)

⑴ 点击Enter进入主界面

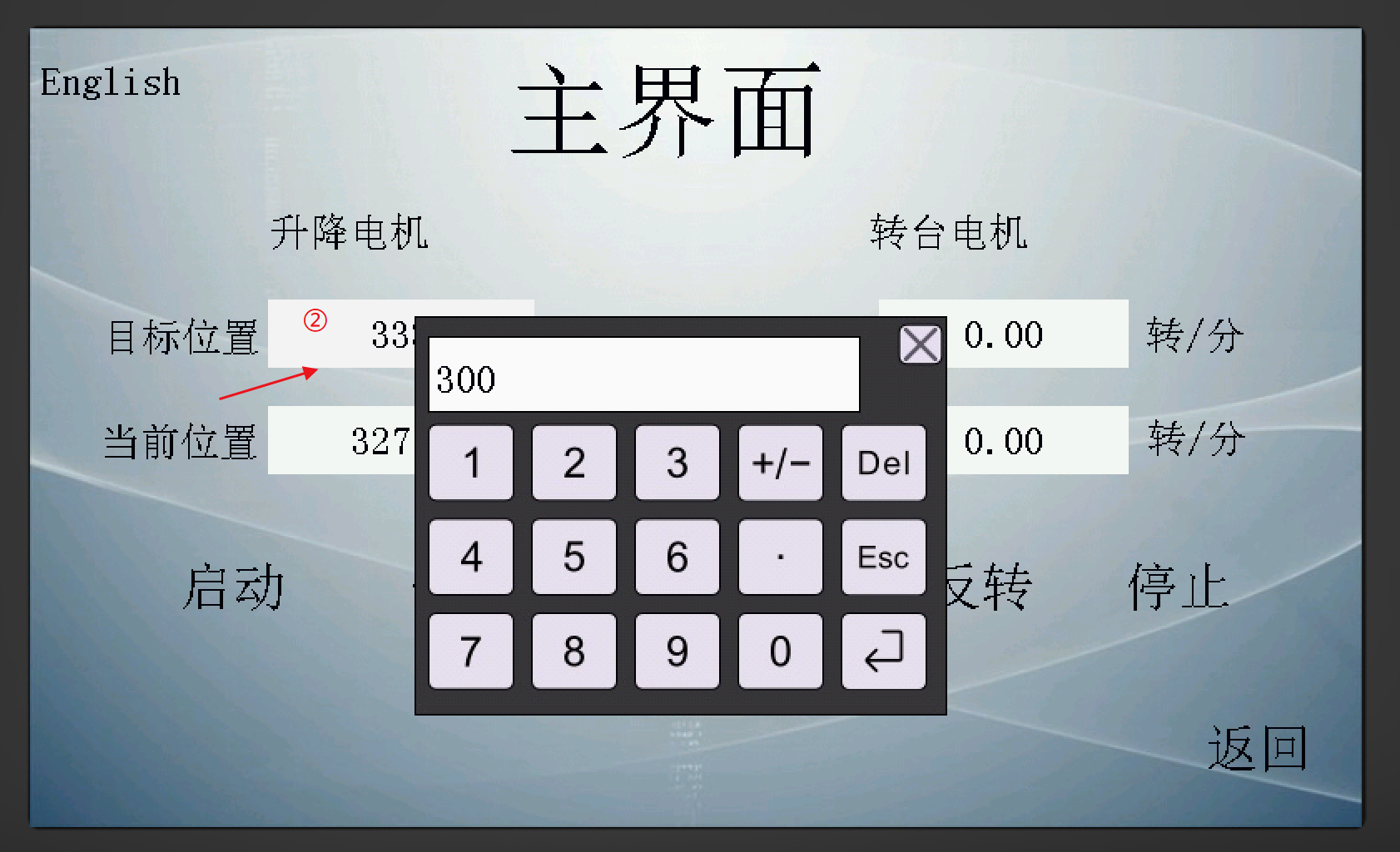

⑵ 进入主界面点击目标位置框,输入300;

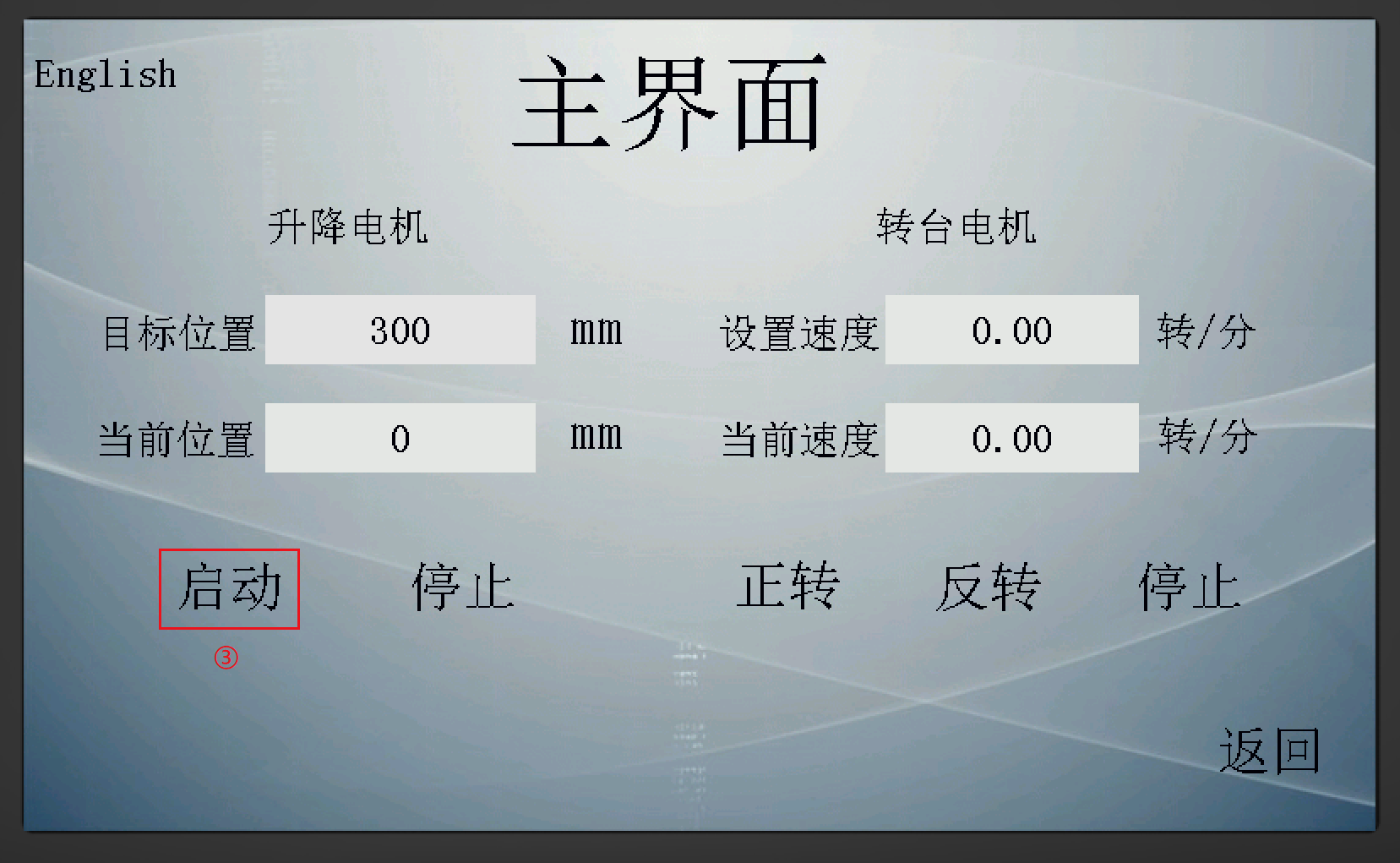

⑶ 点击启动按钮即可运行到300mm的位置;

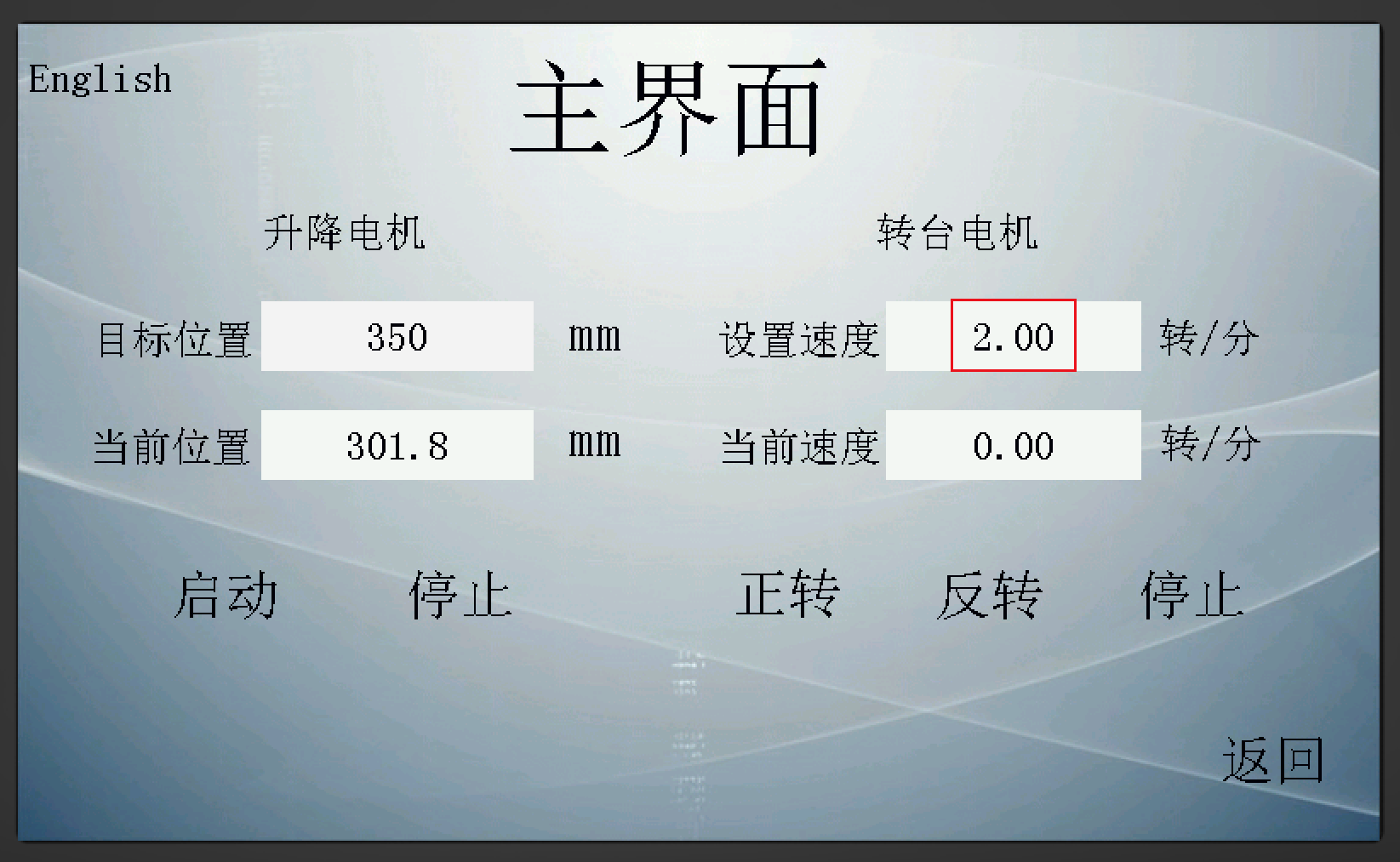

⑷ 点击设定速度输入框,输入2;

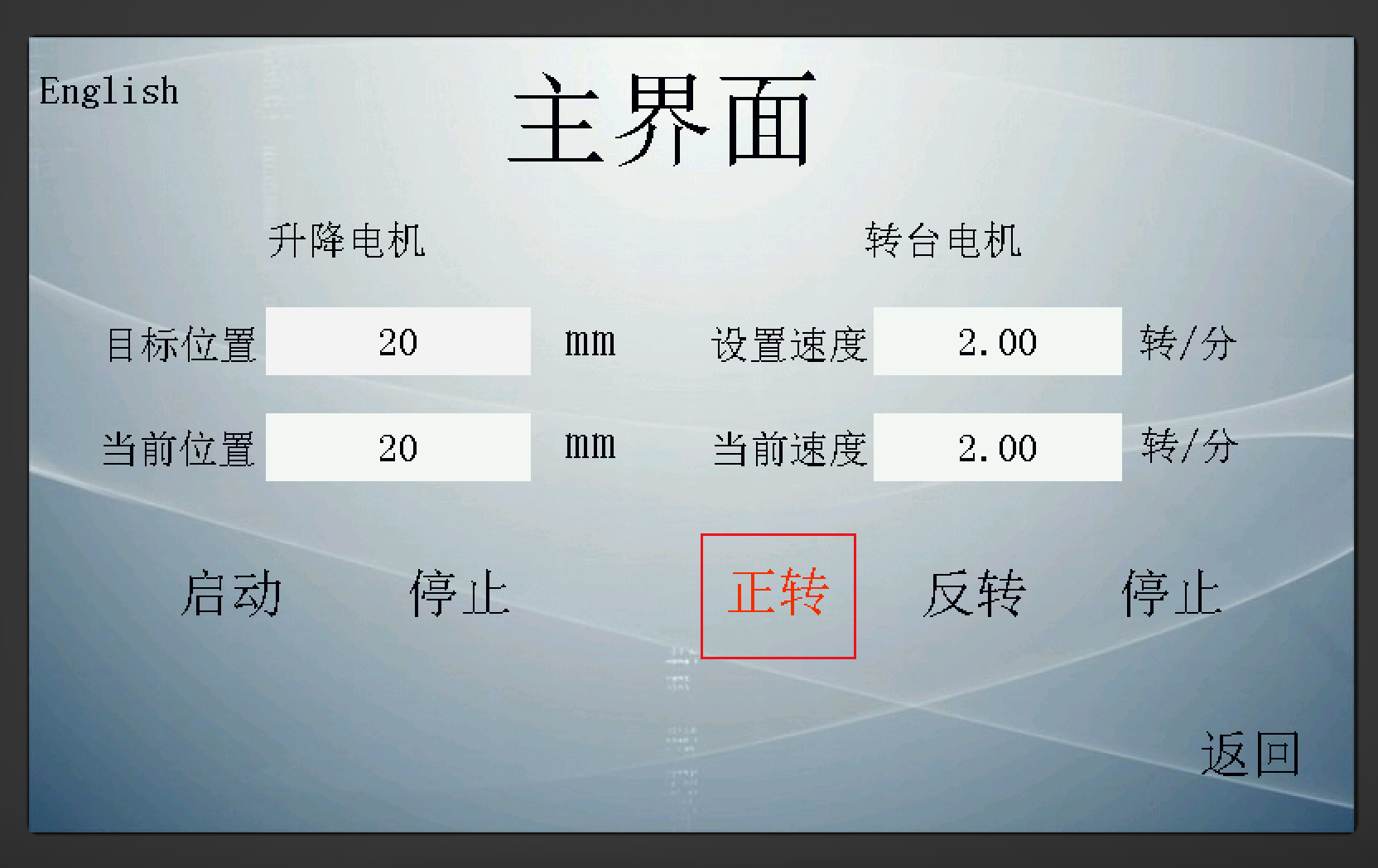

⑸ 点击正转,即以2转/分的速度运行;(正转或反转按下之后对应的字体会变红)



补充说明:

⑴ 电机波特率为19200bps;
⑵ 控制屏五分钟不操作会进入熄屏状态;
⑶ 界面进入密码是888888;
⑷ 升降电机是1号,转台电机是2号;

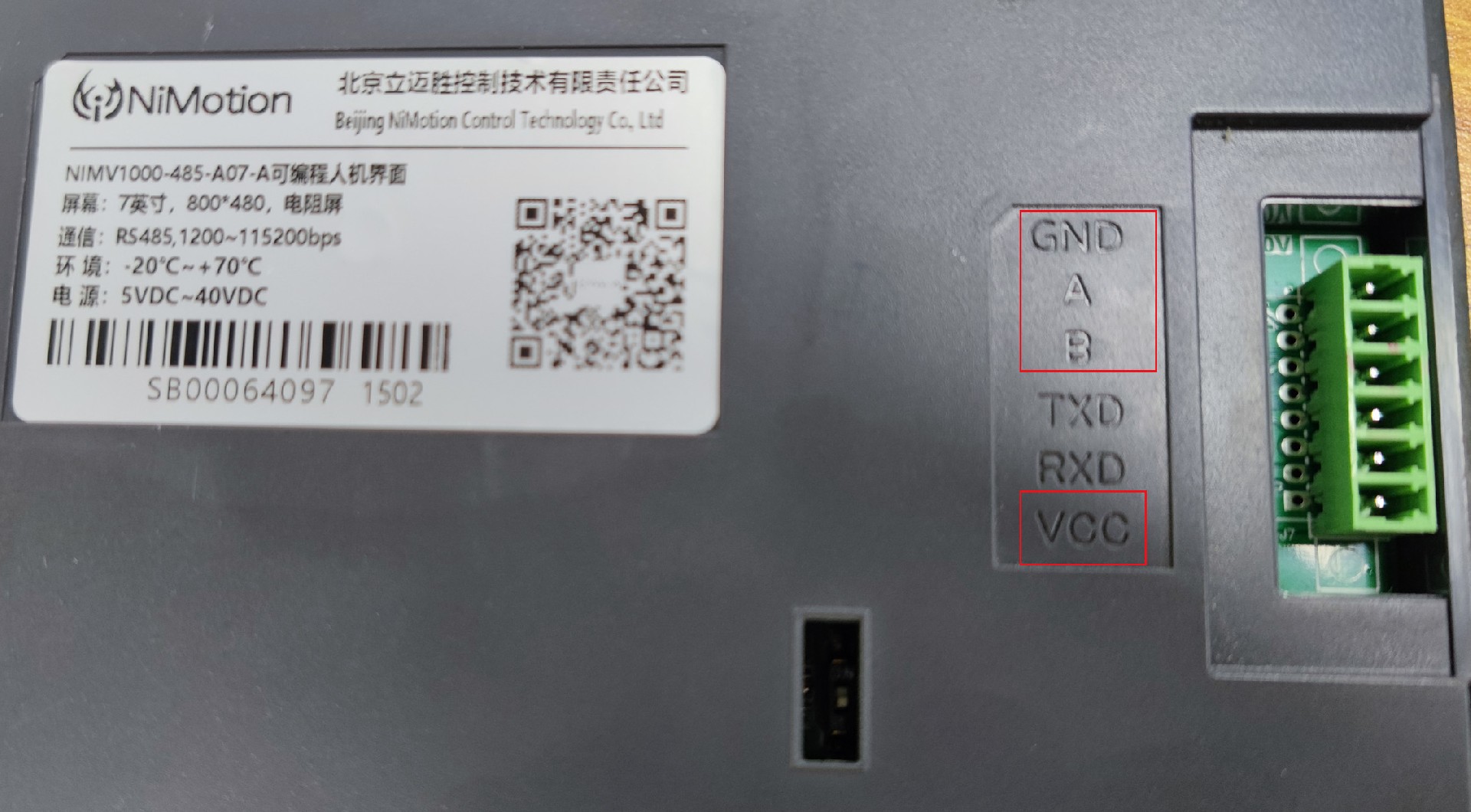

⑸ 接线方式:

     ① 电源正极接VCC,负极接GND;

     ② 485A,485B,GND分别对应电机端口的485+,485-,GND;




点击查看一体化控制屏参数
