一体化步进伺服电机在吊装机器人中的应用



【吊挂式智能巡检机器人】




随着工业自动化和智能制造的发展,吊挂式智能巡检机器人逐渐成为许多工业场景中的重要角色。这类机器人不仅能够提升工作效率,减少人工干预,还能在复杂或危险环境中完成巡检任务。在这些机器人的设计与制造中,一体化步进伺服电机扮演着关键的角色,其高性能、高精度和高效能的特点为机器人提供了强大的动力支持。




图片来源于网络

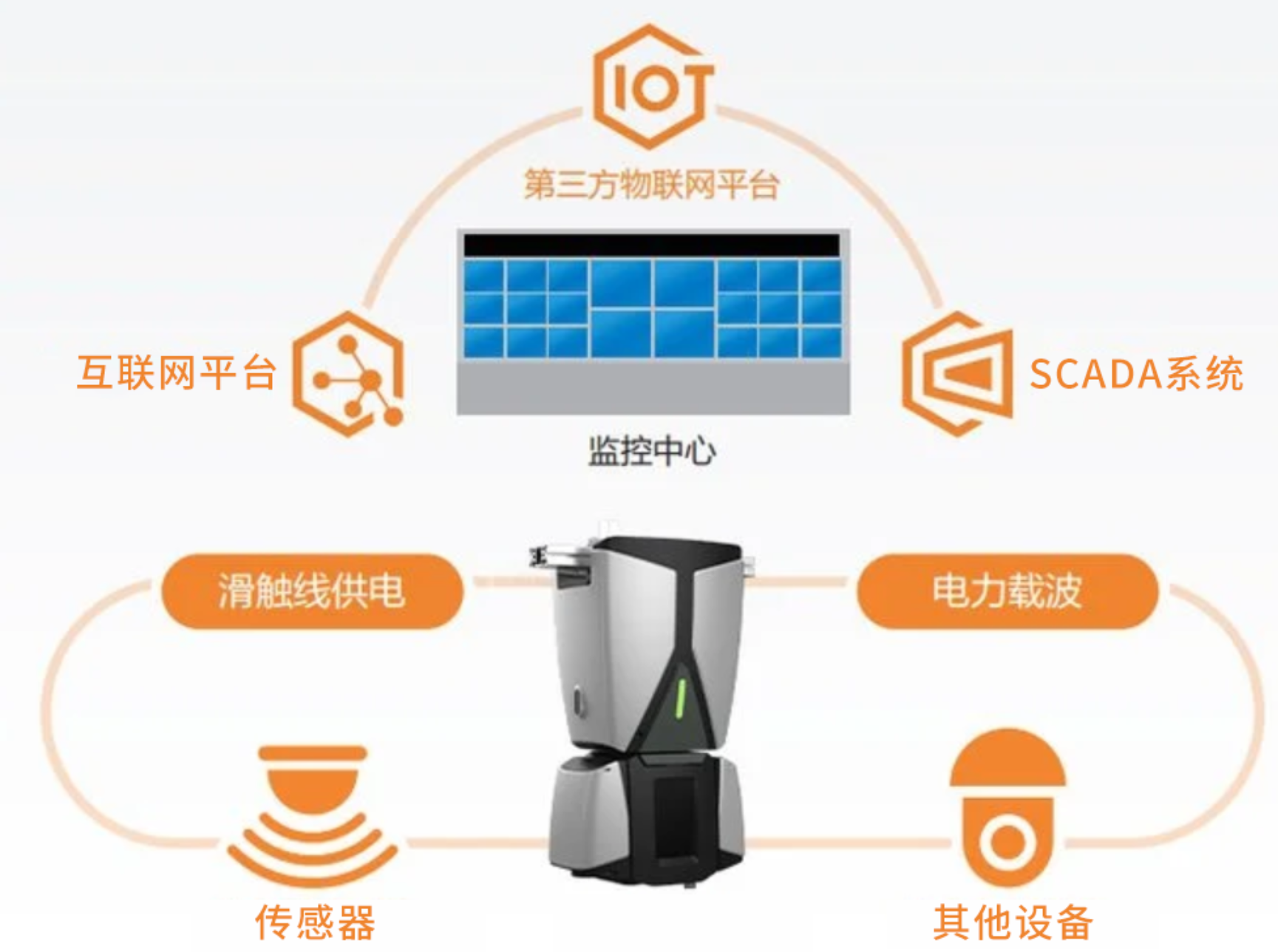

吊挂式智能巡检机器人是一种适用于特定工业环境的自动化巡检设备。其基本功能包括自主导航、高清视频监控、环境感知与数据分析等,能够实时监测和记录巡检区域的状态。

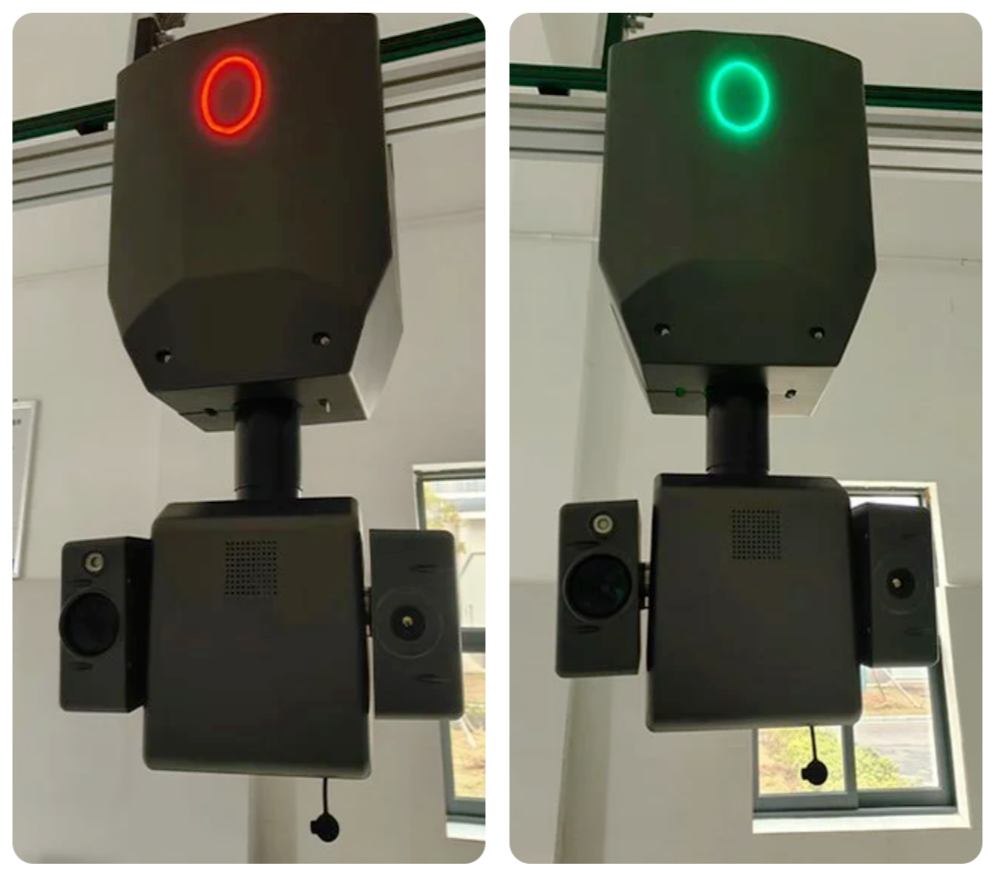

某吊装式机器人(图片来源于网络)


吊挂式巡检机器人具备高精度、高效率和高安全性的特点。它们通过悬挂式设计,在狭窄空间或复杂环境中灵活移动,减少了人工巡检的风险。同时,它们配备的传感器和算法能够自主识别和判断异常情况,提高了巡检的准确性和可靠性。

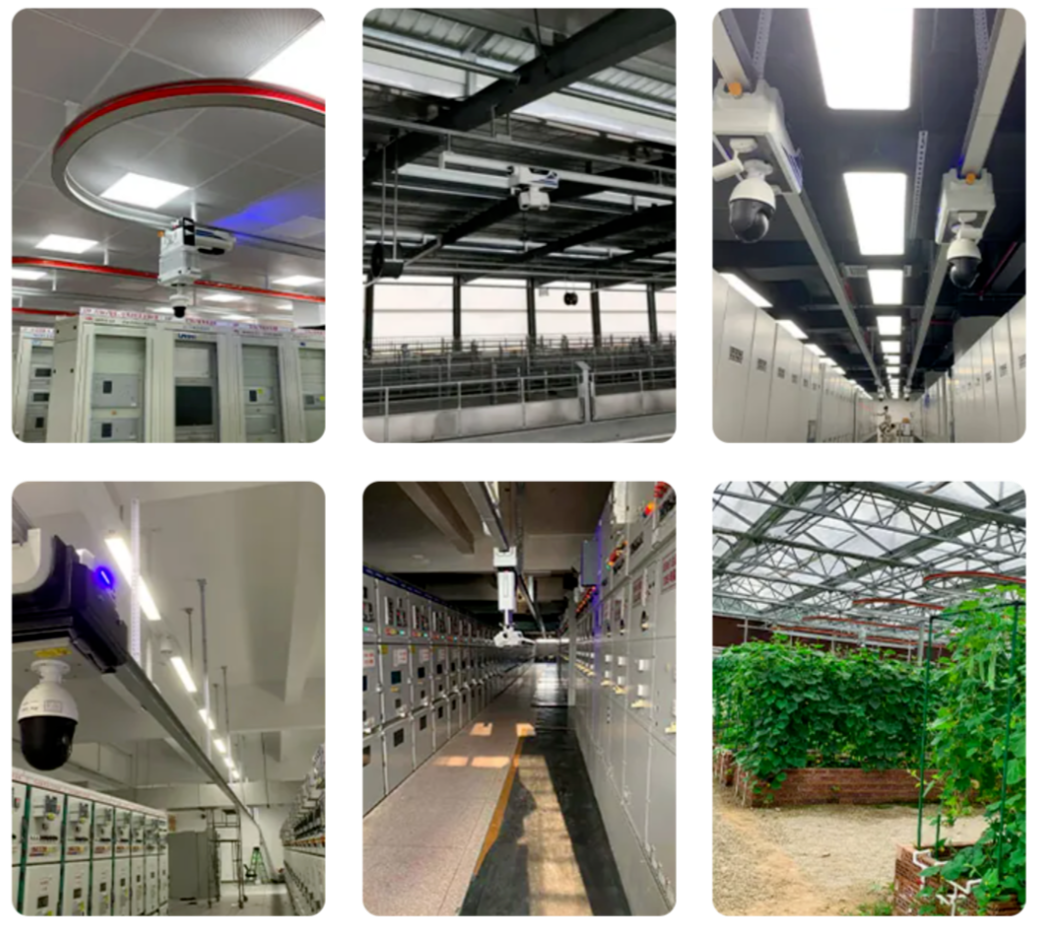

吊挂式智能巡检机器人的应用非常广泛,包括电力输电线路、化工厂、地下管廊等环境复杂、风险较高的区域。在这些场景中,其能够有效提高巡检效率,降低人工成本,确保设施的安全稳定运行。




【解决方案】


以某研究所吊挂式智能巡检机器人设备为例,该设备采用一体化步进伺服电机作为驱动与控制核心,与位置传感器、控制器等组成闭环系统。

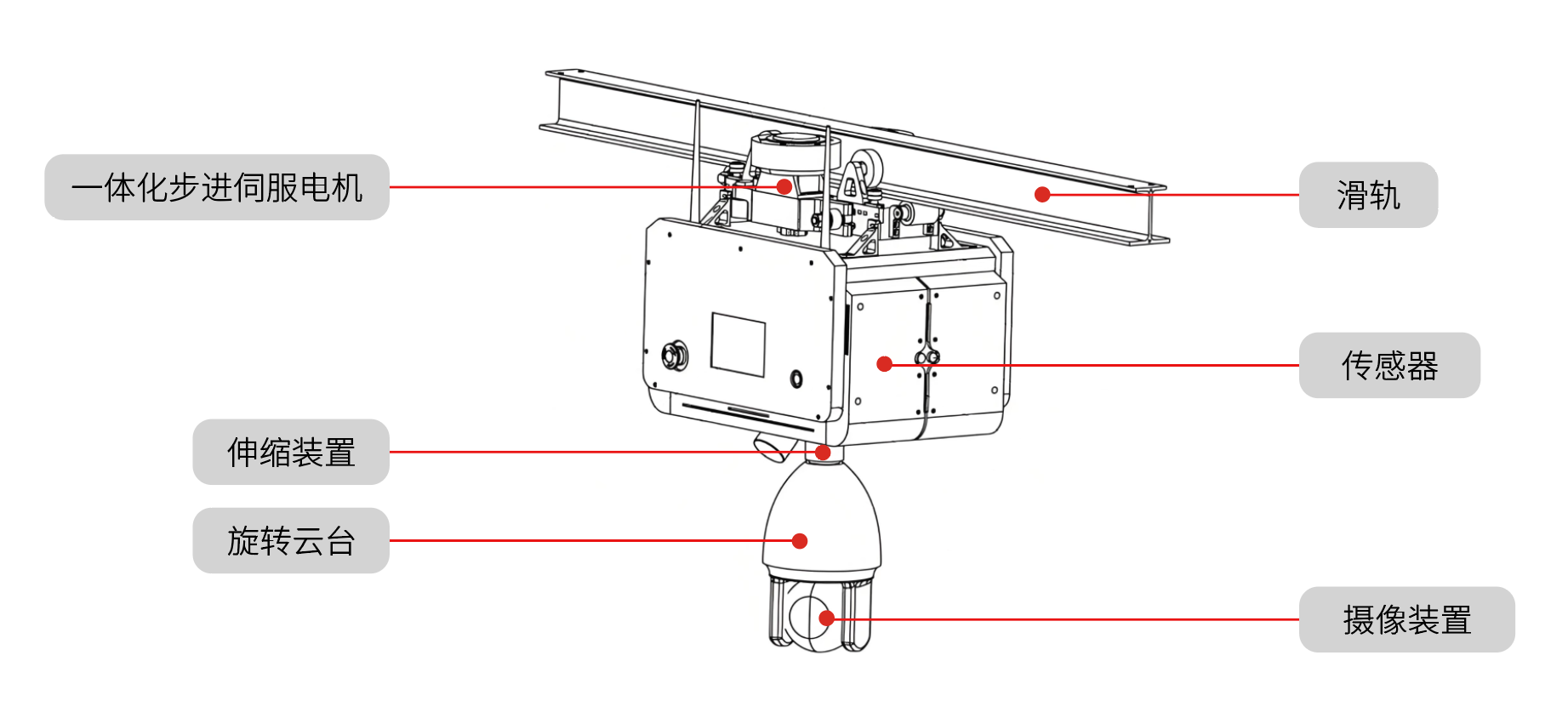

立迈胜方案系统图


吊挂式智能巡检机器人需要在轨道或绳索上进行移动,其通常会配备各种巡检工具,如摄像头、红外传感器等。一体化步进伺服电机作为行走驱动装置,能够精确控制机器人的移动速度和位置,确保机器人能够稳定、准确地到达巡检点。



方案示例

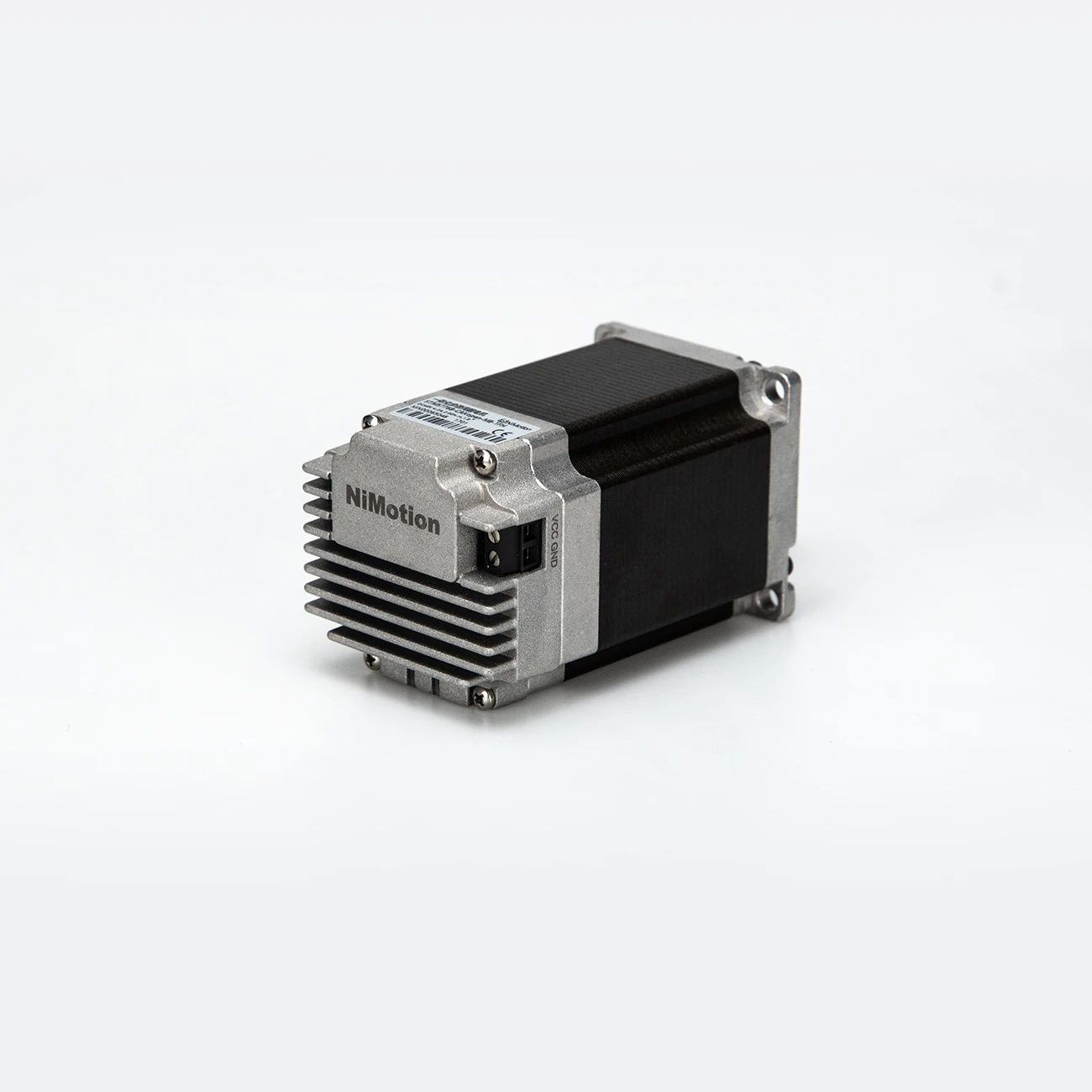

电机型号:STM57-M系列



STM-M系列一体化步进伺服电机,使用位置控制精准,运行噪音小,动作流畅,方便人员操作,能更好地实现控制精度要求。


一体化步进伺服电机优势

高集成度提升设备便携性:一体化伺服电机集成了步进电机、伺服驱动器、编码器和控制器等功能模块,大大减少了设备的体积和重量。同时,简化系统布线、减少潜在故障点。

灵活性满足多样化需求:一体化伺服电机支持CANopen/Modbus通信,可以根据需要进行灵活的控制和调整,适应不同的工作需求。

高精度定位提升测量精度:一体化伺服电机具有较高的定位精度,能够实现移动设备的高精度定位。

多种控制模式:支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式;支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率:一体化伺服电机具有快速的响应速度,能够快速调整检测设备的角度和位置。这意味着检测单元可以更快速地获取样品信息,提高设备的工作效率和响应能力。

完善的报警功能:一体化伺服电机上电自检诊断,能及时发现硬件故障,避免影响系统运行搭载多种安全保护功能, 通过 LED 闪烁警报,直观显示电机当前状态,同时具备过压/欠压、过热、过流、堵转报警等保护功能。
