一体化步进伺服电机在平板打印机上应用

发布日期:2022-08-29 浏览次数:50

  平板打印机是一种“与物体非接触”的喷墨印刷型高科技数码印制设备,可在多种材料表面进行彩色图案喷印,比如金属,陶瓷,水晶,玻璃,亚克力,PVC,塑料,玩具,皮革,布料,木质,硅胶,U盘,充电宝,手机壳等。色彩靓丽,效果逼真,耐磨损附着力强 ,机器操作简易、性能稳定,比传统方式有更高的印刷质量,完全满足各行业高强度的批量生产要求,从而显著提高用户产品的市场竞争能力。

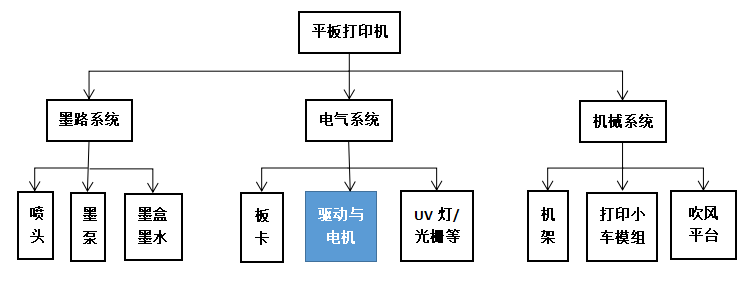

平板打印机本体主要由墨路系统、电气系统与机械系统组成。

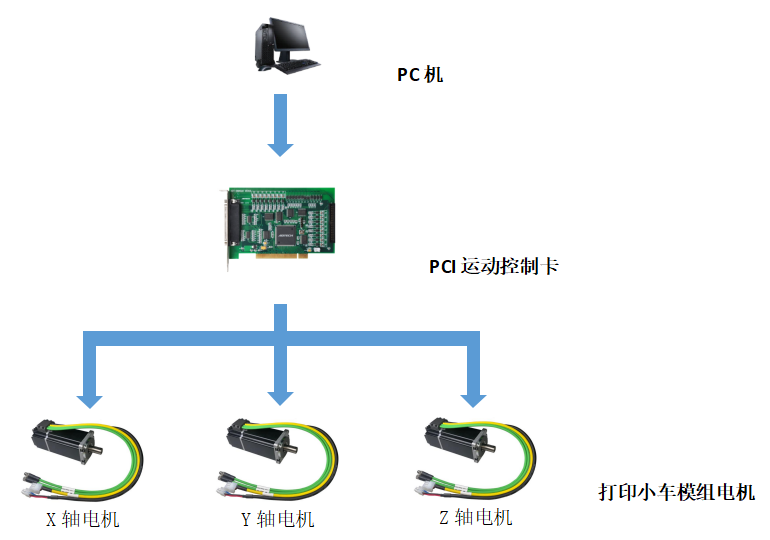

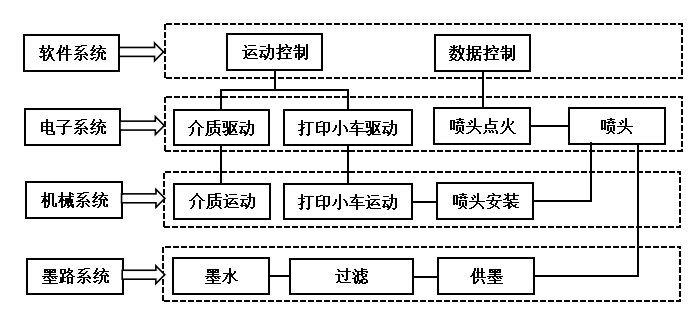

平板打印机工作原理是:通过专用板卡,配套嵌入式控制系统软件和电脑桌面控制软件,完成工业喷墨印刷过程中的网点算法、运动控制、色彩管理、喷头控制与供墨供给,实现喷墨印刷作业。



平板打印机配套伺服电机要求:
1传动机构X轴为皮带轮减速(1:5左右),Y轴为丝杆结构或同步轮带10比减速机,Z轴丝杆升降。
2中大幅面平板打印机需要龙门算法,确保双Y轴同步;支持外部信号接入防撞等安全功能,保证设备与人身安全;速度快、平稳性好、打印效果佳。

解决方案:



1X轴电机可配置PMM60系列或者PMM80系列一体化低压伺服电机;
2Y轴电机可配置PMM60系列一体化低压伺服电机;
3Z轴电机可配置STM57-M 一体化步进伺服电机。

STM-M/PMM系列一体化电机产品特点:

(1)多种电机型号可选,满足用户各种高低性能不同的配置需求
(2)伺服电机运行平稳无噪音,速度控制精度在±1rpm,控制精度在±1 pulse/r
(3)高集成度设计,有效节省50%的安装空间,有利于实现机械小型化、高效率化
(4)降低安装复杂度,移动灵活,部署方便,提供友好简便的检修和更换体验
(5)宽电压输入(10~80VDC各型号电机有所不同),可使用蓄电池供电,供电方式更多样
(6)省去驱动器与电机之间匹配过程,快速部署,无控制柜设计,降低使用成本
(7)质量可靠,运行稳定调试简单、维护方便等
