STM28一体化丝杆步进电机(滚珠)


STM28一体化丝杆步进电机(滚珠)

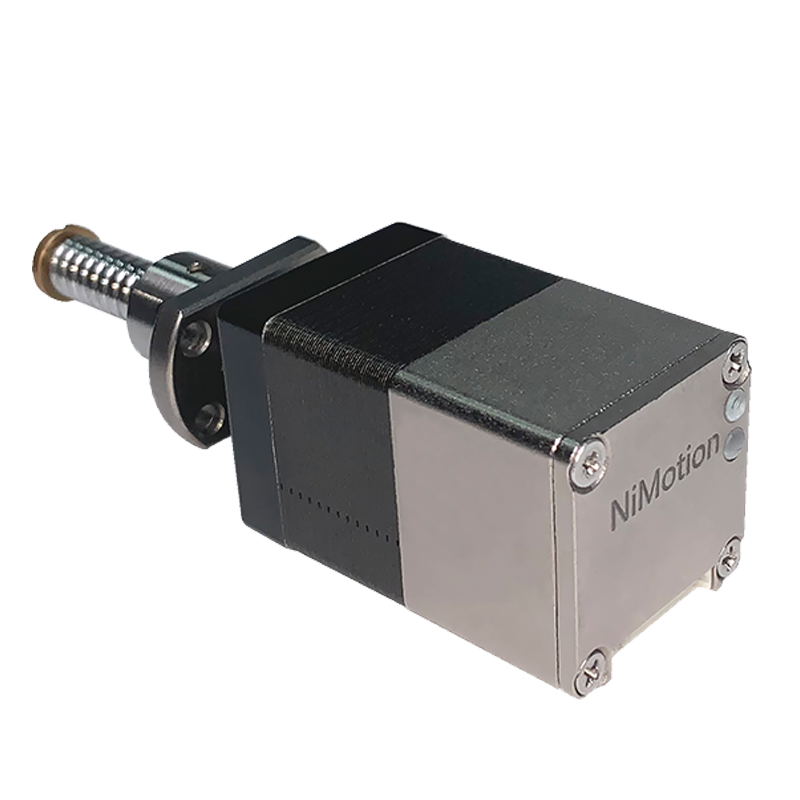

STM28(滚珠) (1).png

STM28一体化丝杆步进电机,支持CANopen/RS485总线,0802滚珠丝杆,C7级,可配置数字量输入输出。


 特点

 0802滚珠丝杆+永磁同步电机+编码器+伺服驱动器

 总线控制,支持RS485/CANopen协议

 支持多种控制模式

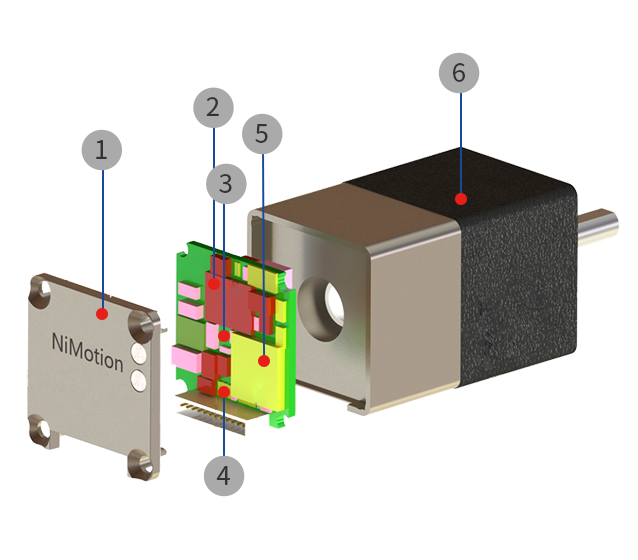

结构示意图



高度集成设计,降低安装复杂度,节省空间

CANopen Modbus2.png

① 高效散热器

② 驱动器

③ 编码器

④ I/O

⑤ 控制器

⑥ 电机



技术规格


型号STM2834B-1ZBG

STM2845B-1ZBG


额定电流(A)

1.0

额定电压(V)24

额定电感(mH)1.5±20%

额定电阻(Ω)2.1±10%

步角距(°)1.8

步长(mm)

0.01

相数2

机身长度(mm)47.558.5

电机重量(kg)0.110.2

螺杆外径(mm)8

导程(mm)2

行程(mm)45(可定制)

重复定位精度

C7

绝缘等级B

绝缘电阻100mΩ@500VDC

工作环境温度(℃)0~40℃

更多电机参数请参考STM28M系列一体化步进伺服电机

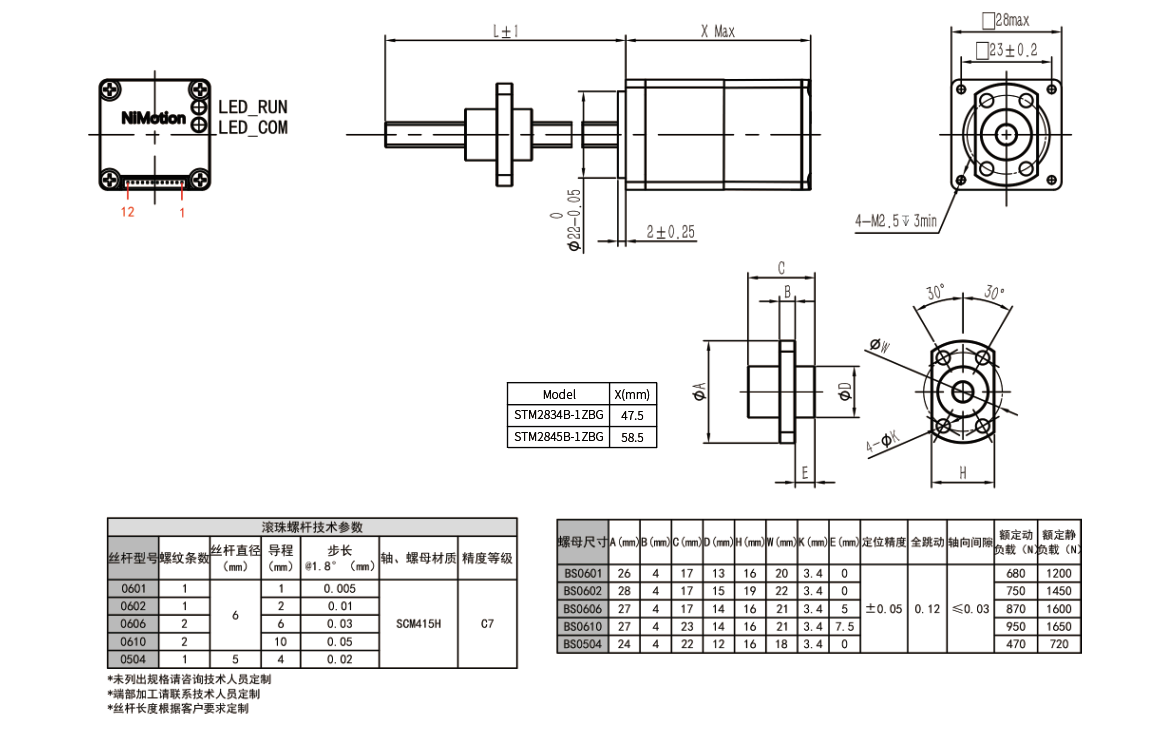

外形尺寸

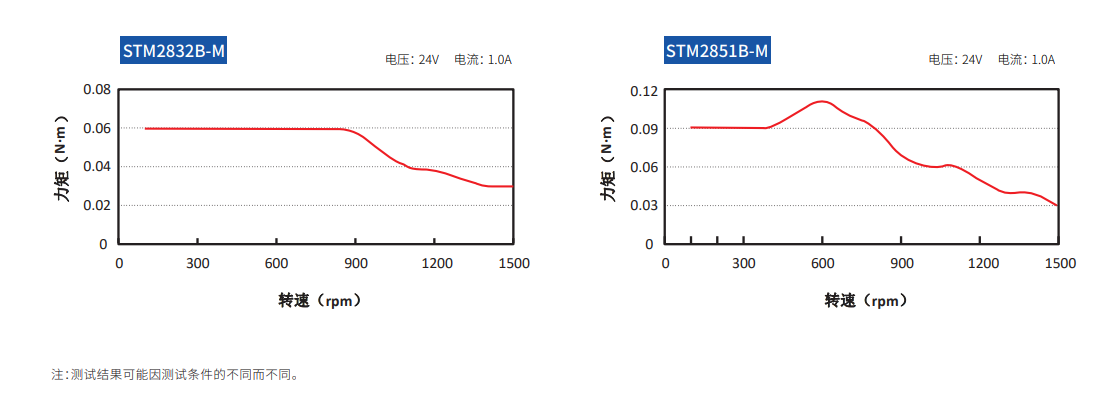

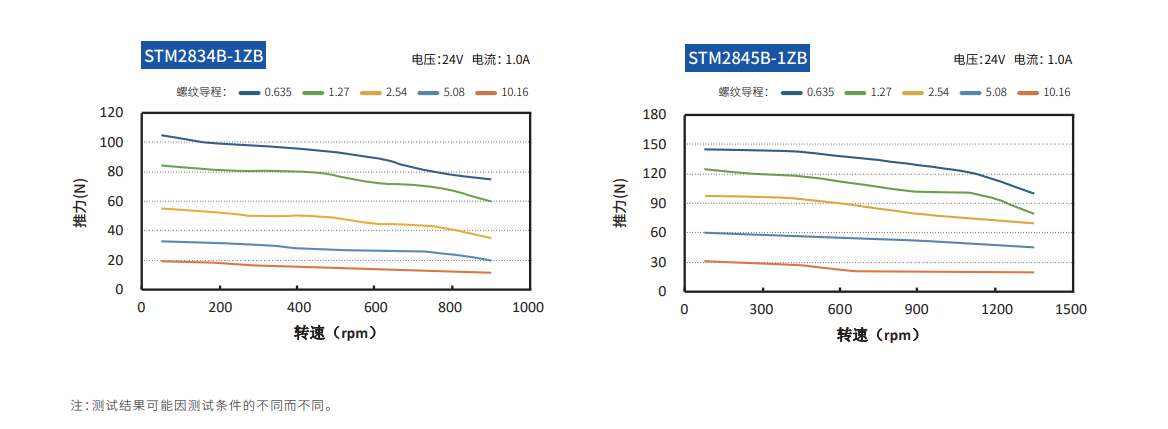

转矩——转速特性
