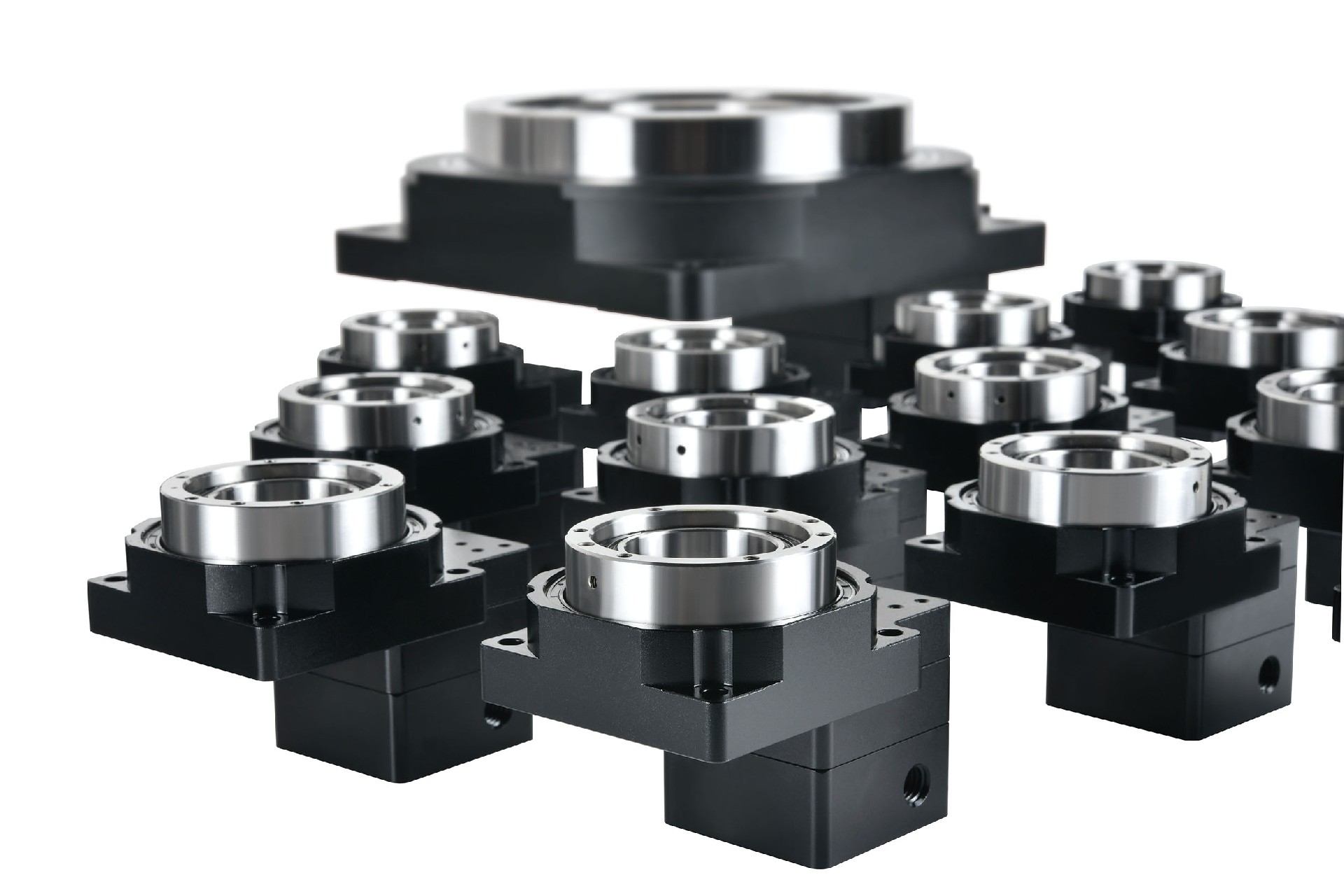

NMTS中空旋转平台


NMTS 中空旋转平台


NMTS系列中空旋转平台是一种全新的旋转负载装置,可选多种型号。可搭配一体化步进伺服电机和一体化步进伺服电机。


 特点

 集高传动效率、高精度、高刚性、高性能比于一身

 使用高精度齿轮结构和径向轴承,提高了扭矩和刚性,承载更稳重

 搭配一体化步进伺服电机可做任意角度分割,既满足分割器无法实现的位数控制,又可在短时间内实现惯性负载的定位






  NMTS-60系列中空旋转平台
   规格参数
      型号NMTS-60-5K-40/42 NMTS-60-10K-40/42
      适配步进电机STM42(-M)系列一体化步进(伺服)电机
      适配伺服电机PMMP40系列一体化伺服电机
      额定扭矩(N˙m)106.5
      容许惯性扭矩(N˙m)2013
      重量(kg)0.55
      平台端面跳动(mm)±0.005最大倾覆力矩(N˙m)137
      平台径向跳动(mm)±0.005最大径向力(N)1930
      平台平行度(mm)0.015最大轴向力(N)1930
      回转精度(arc-min)±0.5轴承种类交叉滚子轴承
      重复定位精度(arc-sec)±5使用寿命(h)25000
      转动惯量(kg˙m2)4.5*10-4防护等级IP50
      容许输出转速(rpm)200润滑方式长效(免维护)
      最大输入转速(rpm)3000环境温度(°C)-25~90°C

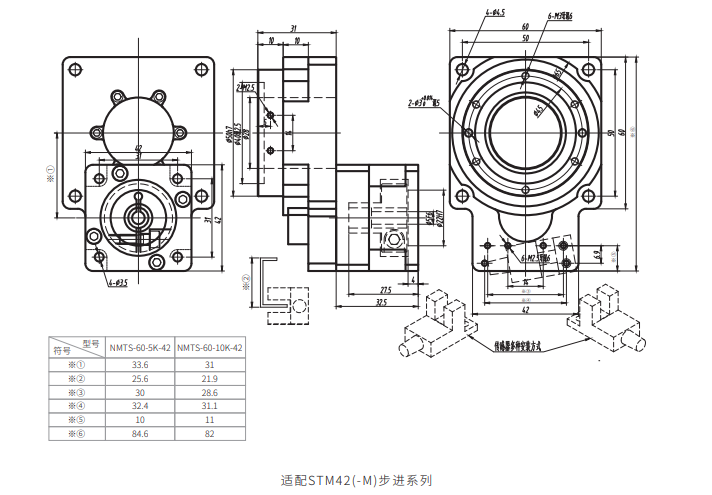

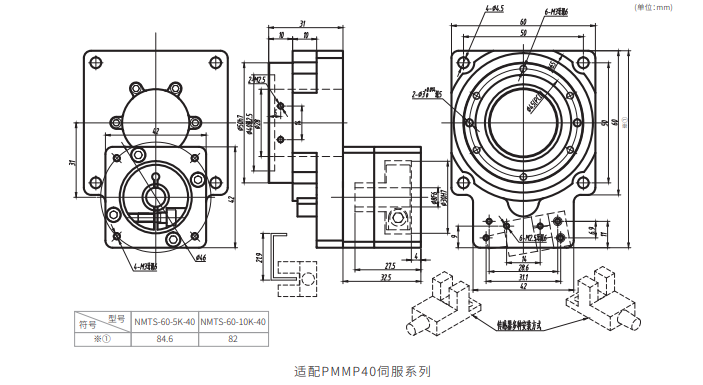

 外形尺寸







  NMTS-85系列中空旋转平台
   规格参数
      型号NMTS-85-5K-57/60 NMTS-85-10K-57/60NMTS-85-15K-40/42
      适配步进电机STM57(-M)系列一体化步进(伺服)电机STM42(-M)系列
      适配伺服电机PMM(P)60系列一体化伺服电机PMMP40系列
      额定扭矩(N˙m)35207.5
      容许惯性扭矩(N˙m)704015
      重量(kg)1.41.1
      平台端面跳动(mm)±0.005最大倾覆力矩(N˙m)369
      平台径向跳动(mm)±0.005最大径向力(N)4800
      平台平行度(mm)0.015最大轴向力(N)4800
      回转精度(arc-min)±0.5轴承种类交叉滚子轴承
      重复定位精度(arc-sec)±5使用寿命(h)25000
      转动惯量(kg˙m2)21*10-4防护等级IP50
      容许输出转速(rpm)200润滑方式长效(免维护)
      最大输入转速(rpm)3000环境温度(°C)-25~90°C

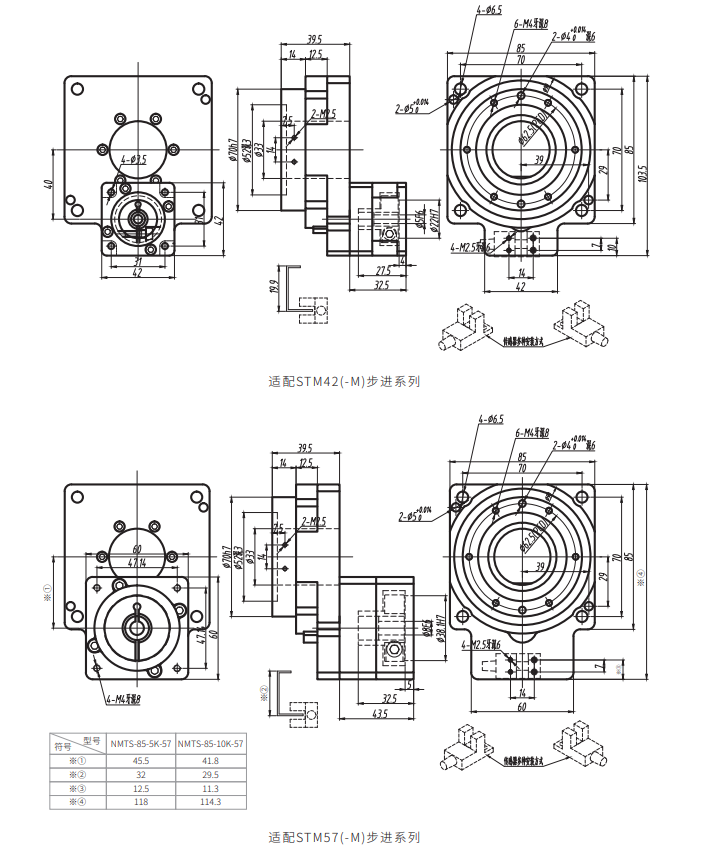

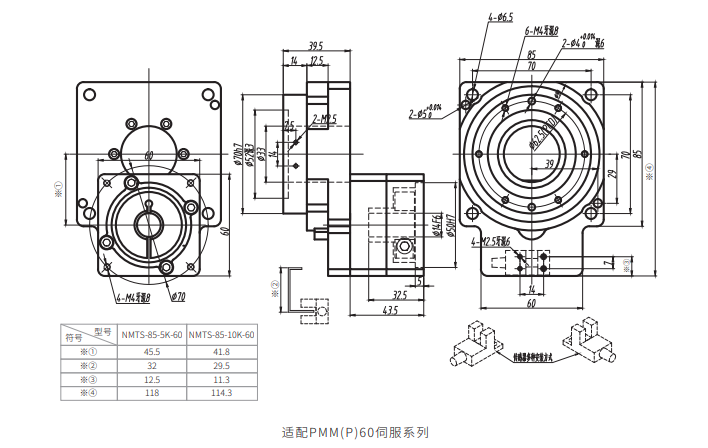

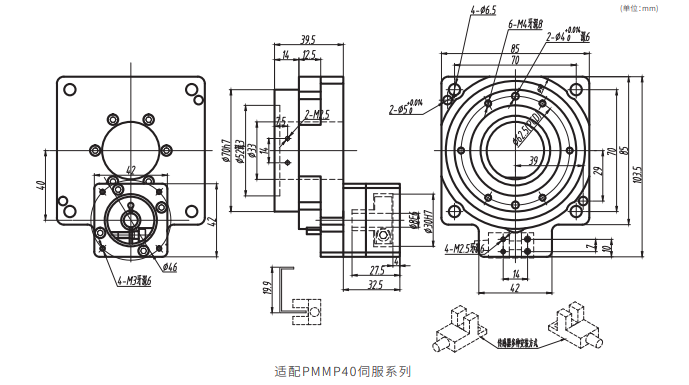

 外形尺寸







  NMTS-130系列中空旋转平台
   规格参数
      型号NMTS-130-10K-57/60/86NMTS-130-18K-57/60/86
      适配步进电机STM57(-M)系列/STM86(-P)系列一体化步进(伺服)电机
      适配伺服电机PMM(P)60系列一体化伺服电机
      额定扭矩(N˙m)5022
      容许惯性扭矩(N˙m)10044
      重量(kg)2.5
      平台端面跳动(mm)≤0.01最大倾覆力矩(N˙m)1090
      平台径向跳动(mm)≤0.01最大径向力(N)8400
      平台平行度(mm)0.015最大轴向力(N)8400
      回转精度(arc-min)±0.5轴承种类交叉滚子轴承
      重复定位精度(arc-sec)±5使用寿命(h)25000
      转动惯量(kg˙m2)110*10-4防护等级IP50
      容许输出转速(rpm)200润滑方式长效(免维护)
      最大输入转速(rpm)3000环境温度(°C)-25~90°C

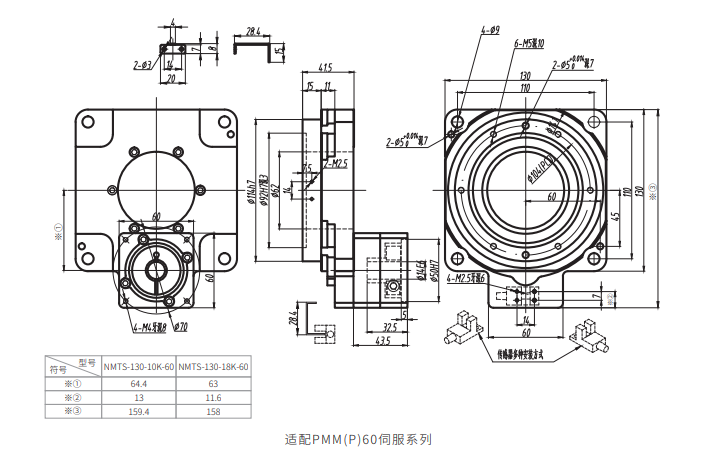

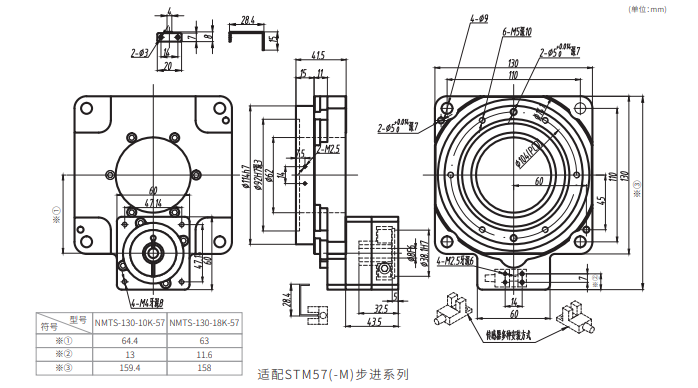

 外形尺寸









  NMTS-200系列中空旋转平台
   规格参数
      型号NMTS-200-10K-80/86NMTS-200-18K-80/86
      适配步进电机STM86(-P)系列一体化步进(伺服)电机
      适配伺服电机PMM(P)80系列一体化伺服电机
      额定扭矩(N˙m)9050
      容许惯性扭矩(N˙m)180100
      重量(kg)9.5
      平台端面跳动(mm)±0.005最大倾覆力矩(N˙m)2500
      平台径向跳动(mm)±0.005最大径向力(N)12500
      平台平行度(mm)0.015最大轴向力(N)12500
      回转精度(arc-min)±0.5轴承种类交叉滚子轴承
      重复定位精度(arc-sec)±5使用寿命(h)25000
      转动惯量(kg˙m2)880*10-4防护等级IP50
      容许输出转速(rpm)150润滑方式长效(免维护)
      最大输入转速(rpm)3000环境温度(°C)-25~90°C

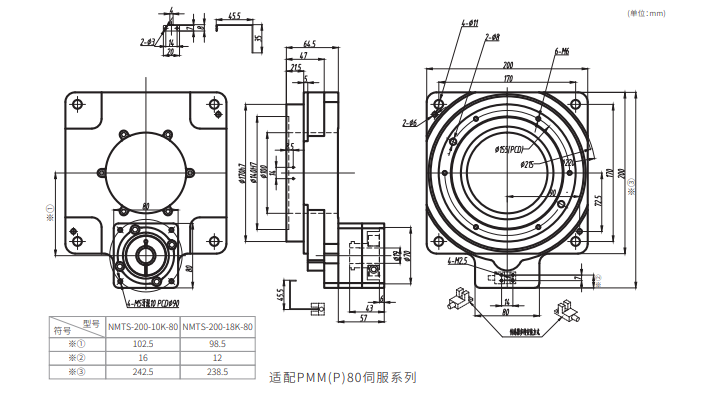

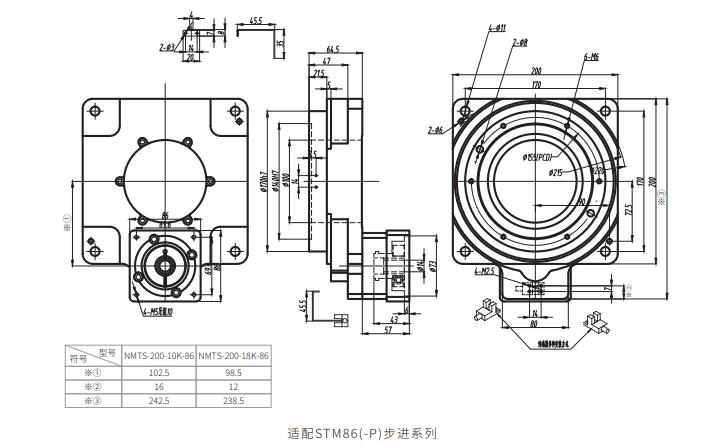

 外形尺寸
