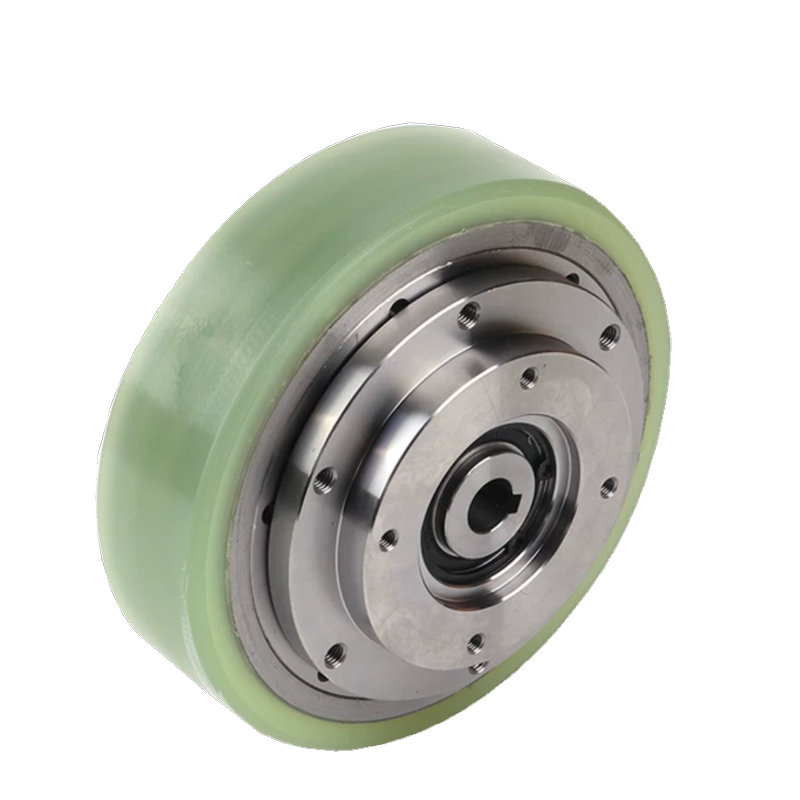

NAW系列AGV车轮减速机

NAW系列 AGV车轮减速机


NAW系列车轮减速机是全新设计的轮式减速机,车轮与减速机采用一体化结构,体积小,节省空间。代替传统的车轮+减速机+电机+大量螺丝模式,减少传动链,提高传动控制精度,降低维护难度。


 特点

 适配PMM60/80系列一体化伺服电机

 采用行星减速机结构

 扭矩大,平顺性好







技术规格

型号

NAW60-160-L2-15NAW60-160-L2-21NAW60-160-L2-30NAW80-160-L2-15NAW80-160-L2-21NAW80-160-L2-30

适配电机

PMM60系列一体化伺服电机PMM80系列一体化伺服电机

级数

L2L2

减速比

152130152130

额定输入扭矩(N·m)12080601208060

额定输入转速(rpm)30003000

最大径向承载力(N6800N/150rpm6800N/150rpm

最大轴向承载力(N850N/150rpm850N/150rpm

满载效率(%)90%90%

工作温度(℃)-25~90℃-25~90℃

润滑方式长效长效

防护等级IP54IP54

轮毂受力方式双支撑双支撑

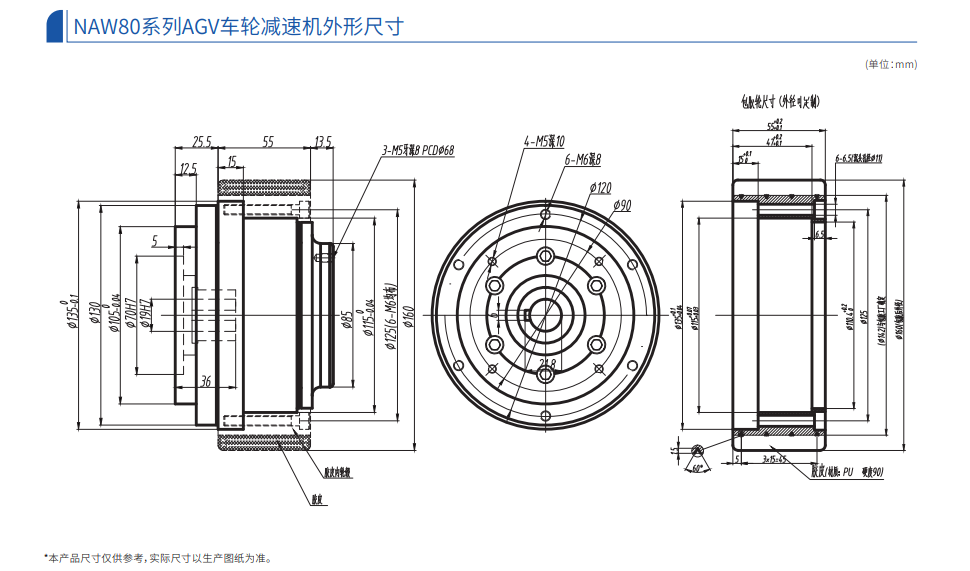

外形尺寸
