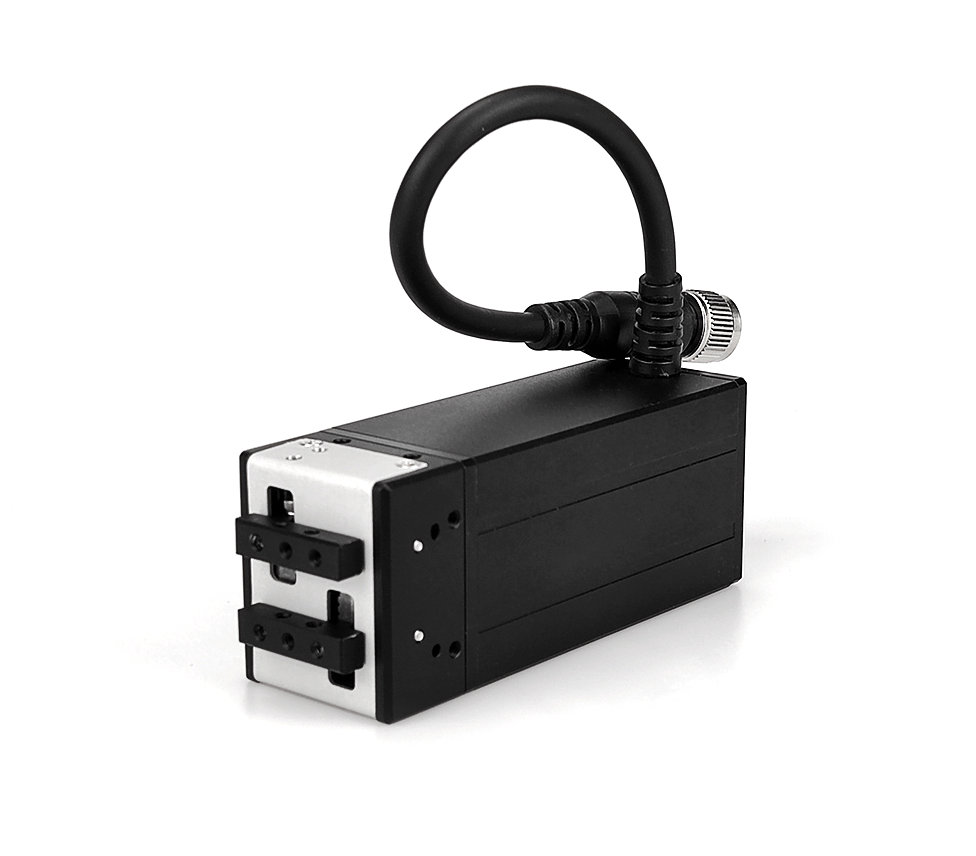

NGM18一体化电动夹爪


NGM18一体化电动夹爪


电动夹爪是机器人系统的重要组成部分,NGM18系列一体式电动夹爪产品属于高性能、小功率的步进伺服产品。NGM18系列一体化电动夹爪集STM28M一体化步进伺服电机、夹指结构于一体,支持RS485或CANopen总线控制,具有设计简约、结构紧凑、体积小,接线简单的特点。


 特点

● 基于STM28M一体化步进伺服电机

 采用齿轮齿条驱动夹指

 接线更牢固

 结构强化






技术规格


型号

总行程

夹持力

重复定位精度

背隙单向行程动作时间

额定电压

绝缘等级防护等级

尺寸(mm)

重量(g)


NGM181018mm10N0.02mm0.05mm0.1sDC24VBIP2040*34*84mm300g

NGM182020N40*34*104mm410g

※注:传动方式:线性导轨+齿轮齿条,允许负载力矩:MX:0.9Nm;MY:1.5 Nm ;MZ:0.9 Nm

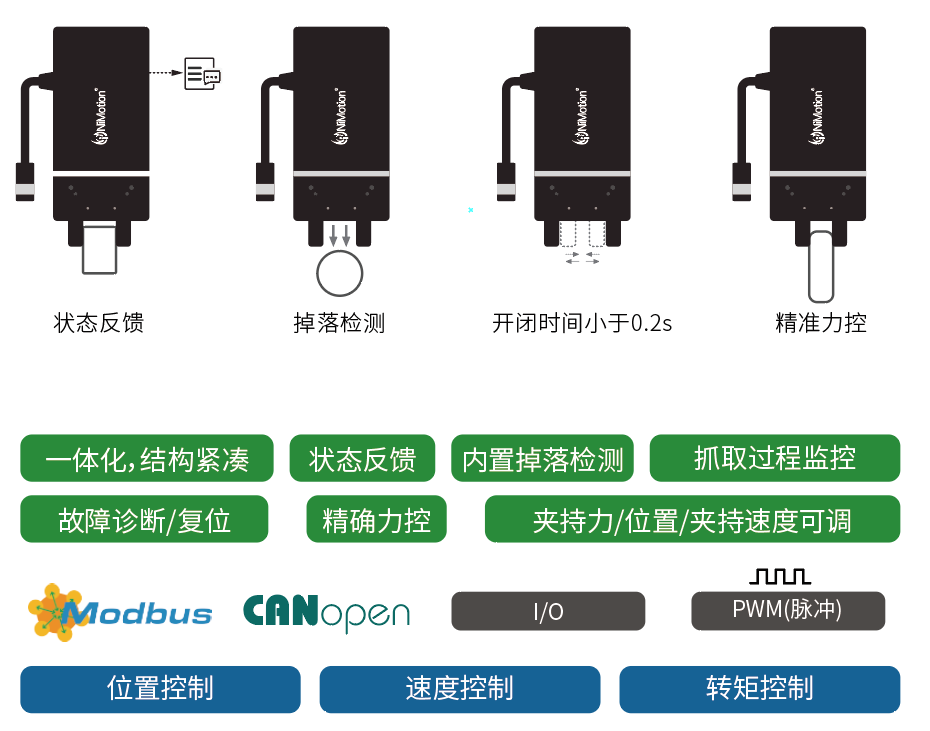

功能特点

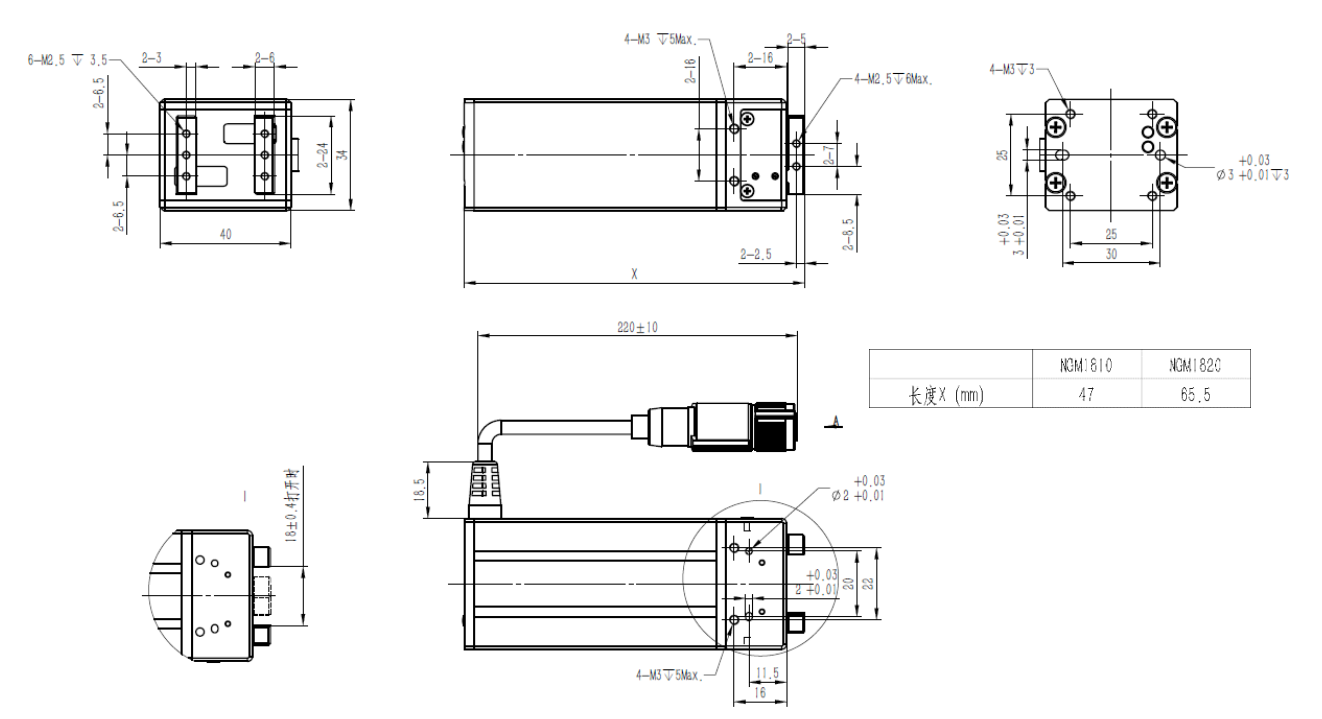

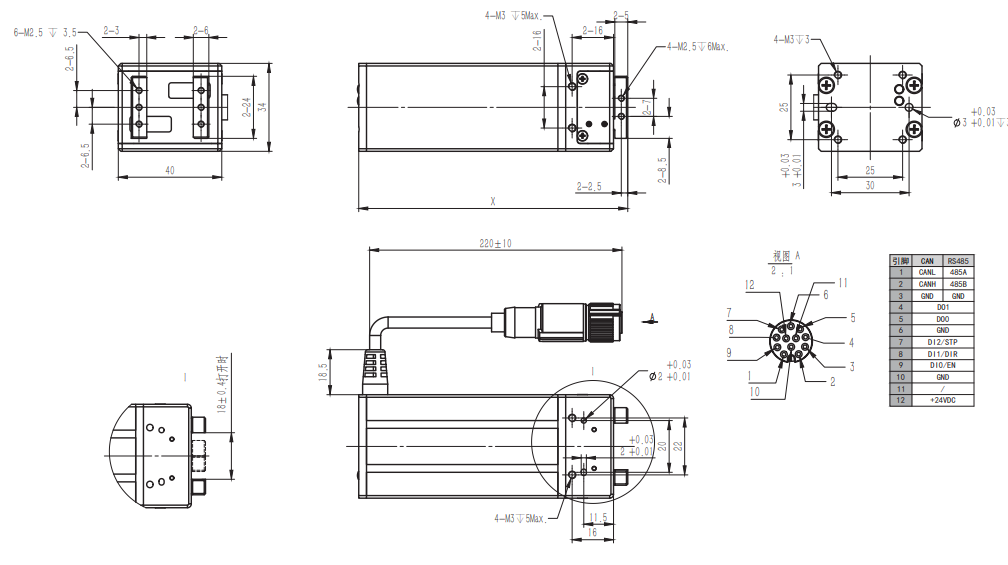

外形尺寸

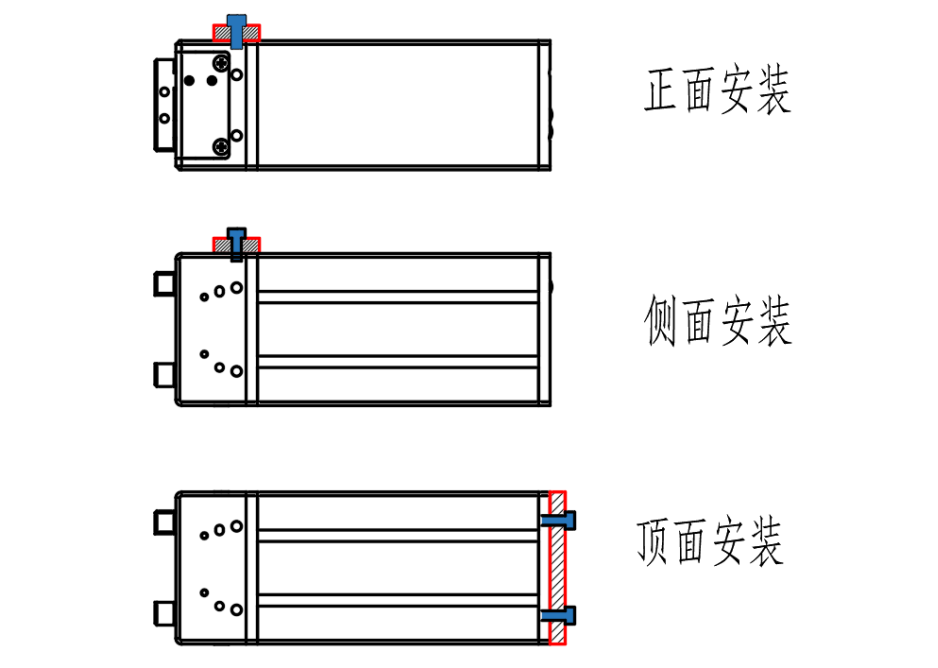

安装方式
