CFG系列单轴轨道内嵌式螺杆滑台


CFG 单轴轨道内嵌式螺杆滑台

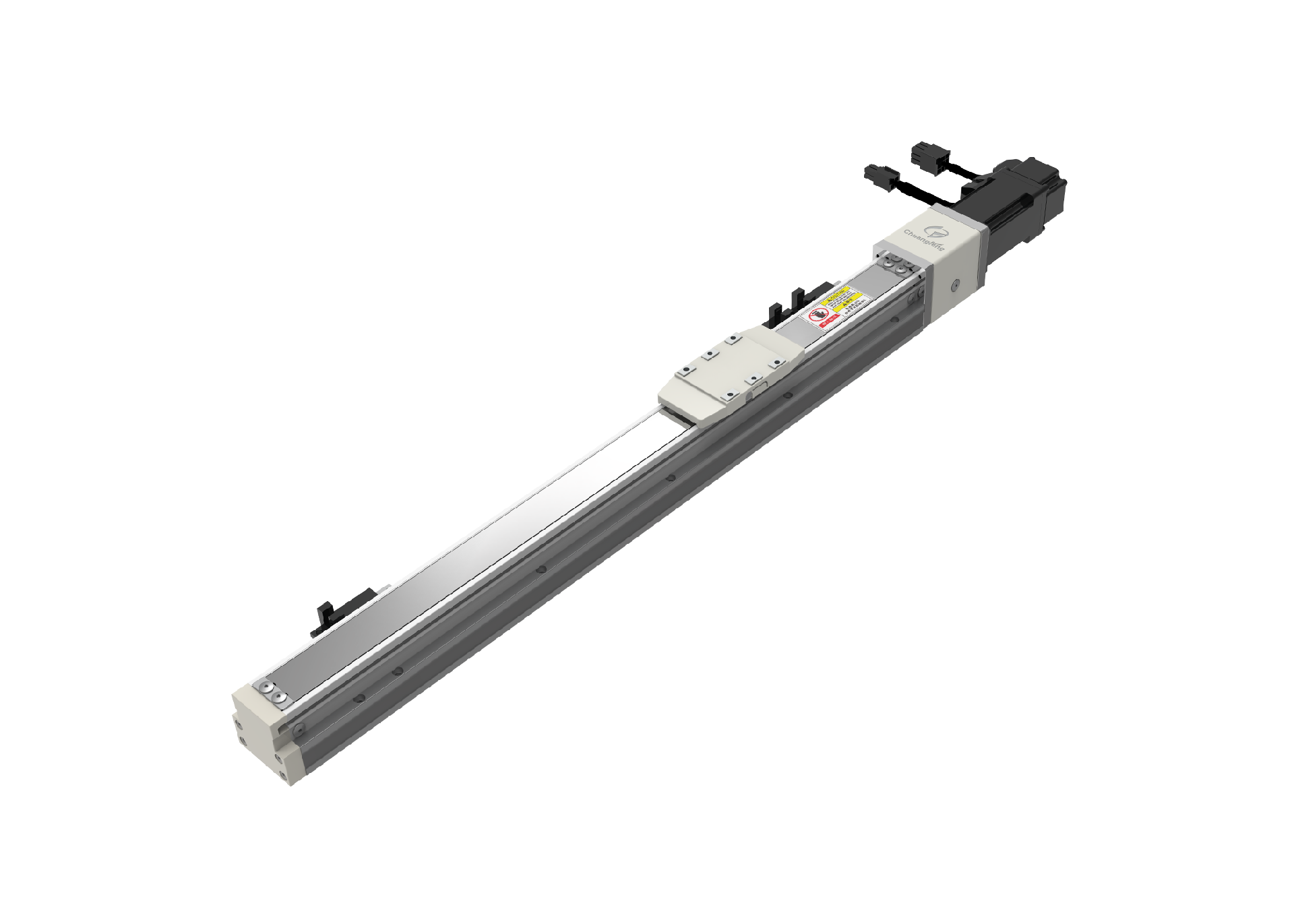

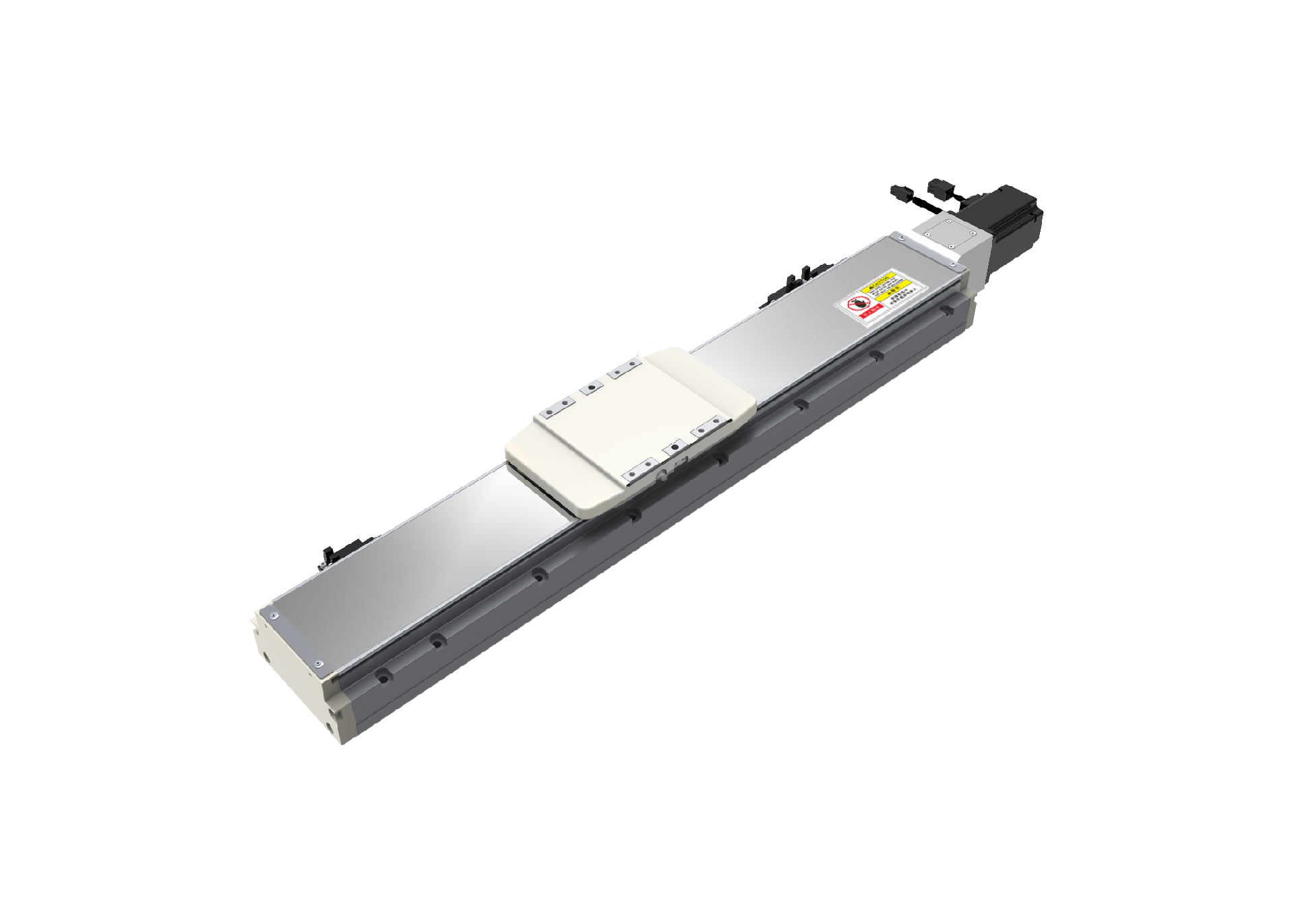

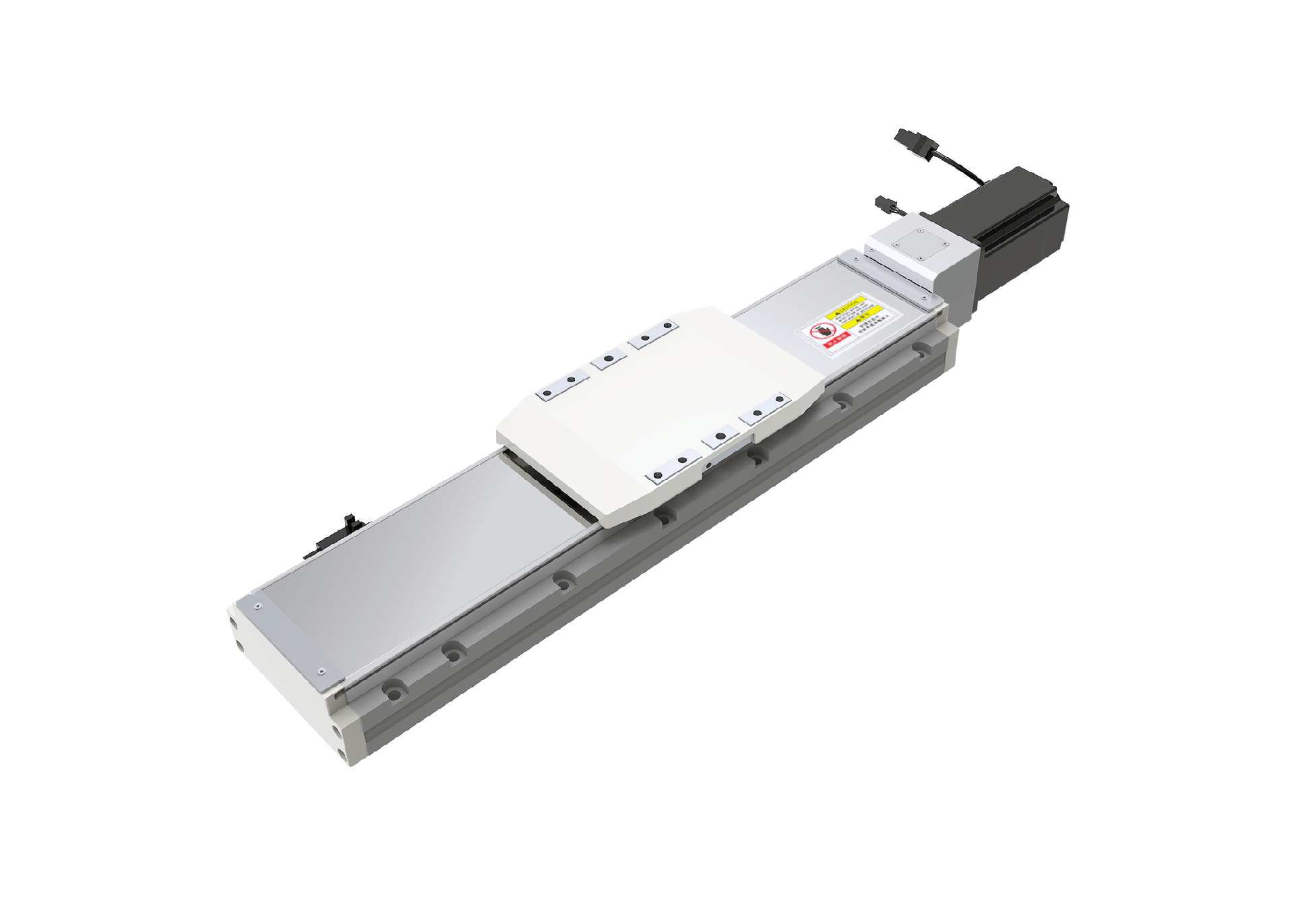

CFG系列单轴轨道内嵌式螺杆滑台,采用滚珠丝杆。对应本司42步进电机、100W伺服电机、400W伺服电机、750W伺服电机。


 特点

 支持本司一体化步进电机/一体化伺服电机

 重复定位,精度高

 高度集成,高效运行,简单易用






产品系列


丝杆滑台是一种能提供直线运动的机械结构,可卧式或者立式使用,也可以组合成特定的运动机构使用-即自动化行业中通常称为XY轴、XYZ轴等多轴向运动机械。

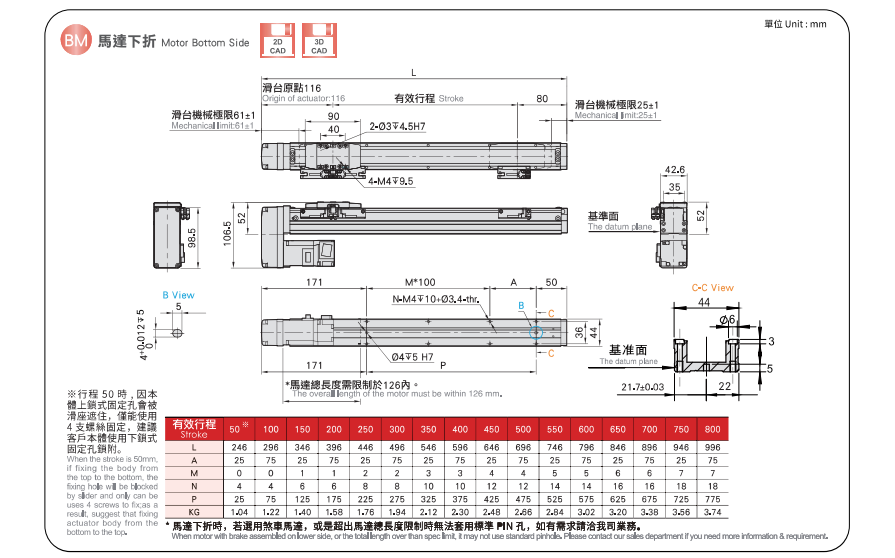

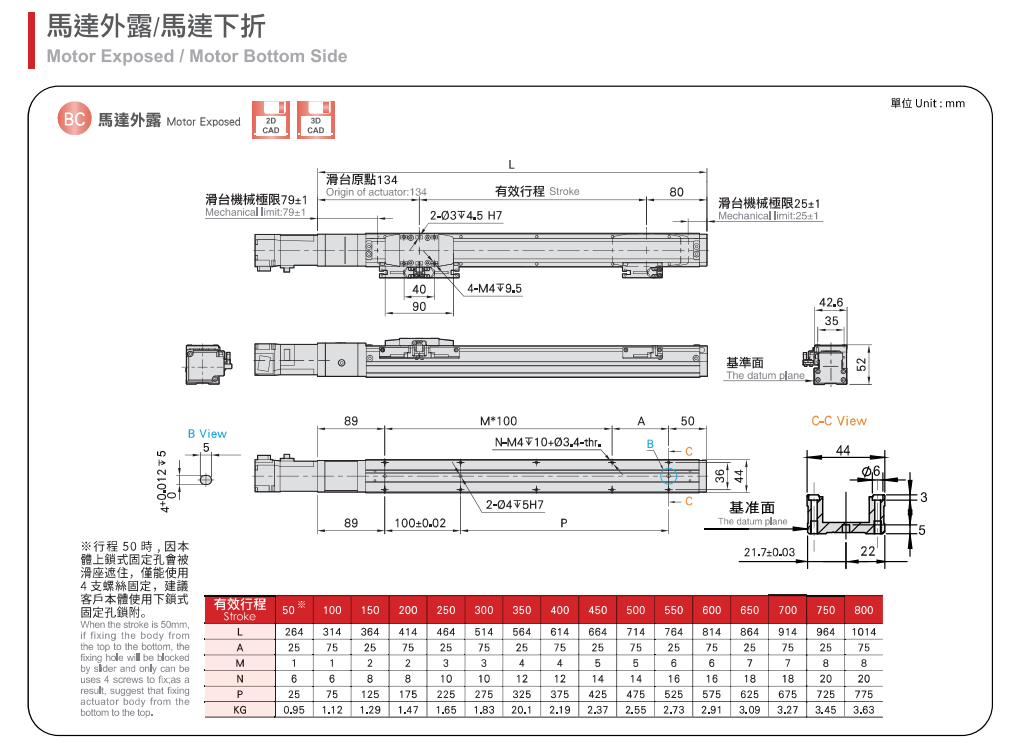

CFG4-42步进单轴轨道内嵌式螺杆滑台CFG4-100W伺服单轴轨道内嵌式螺杆滑台




CFG12-400W伺服单轴轨道内嵌式螺杆滑台CFG15-750W伺服单轴轨道内嵌式螺杆滑台



CFG4-42步进单轴轨道内嵌式螺杆滑台系列
   位置重复精度(mm)±0.01
   螺杆导程(mm)2510
   最高速度(mm/s)3383166
   最大搬运量(kg)水平252012
 垂直852
   定格推力(N)42414171
   标准行程(mm)50~800mm/50间隔
   激磁最大静止转距0.77
   滚珠螺杆外径(mm)C7Φ10
   联轴器(mm)7X5/8
   原点感应器外挂EE-SX674(NPN)、FC-SPX307Z-2M(NPN)

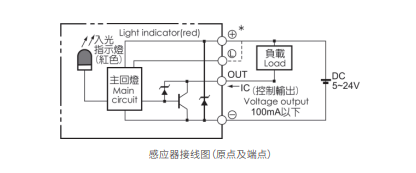

  感应器接线图



  *行程超过600时,会产生螺杆偏摆,此时请将速度调降

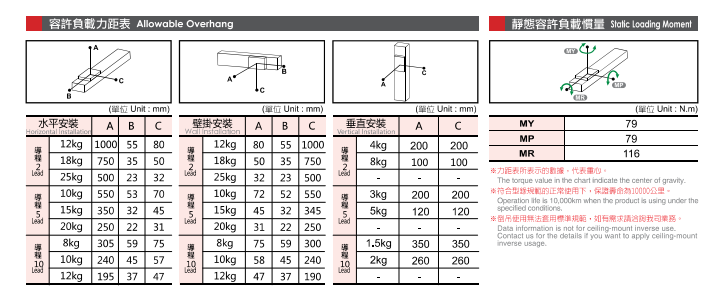

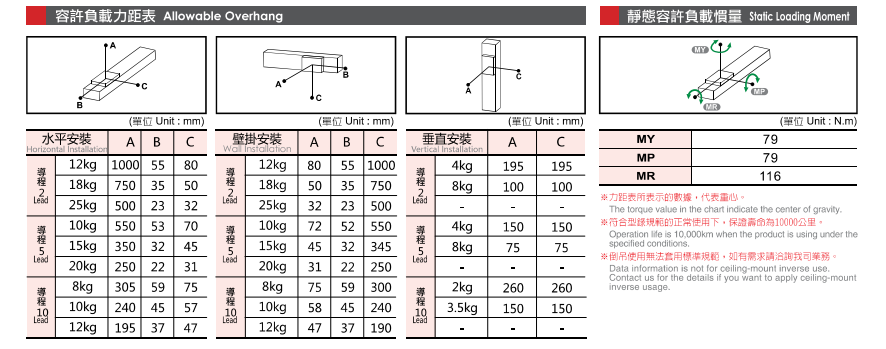

容许负载力矩

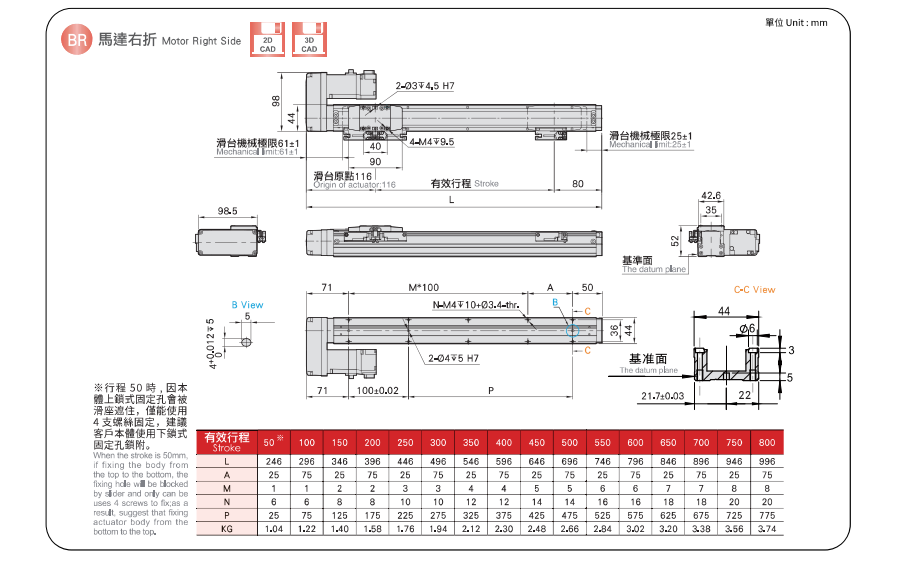

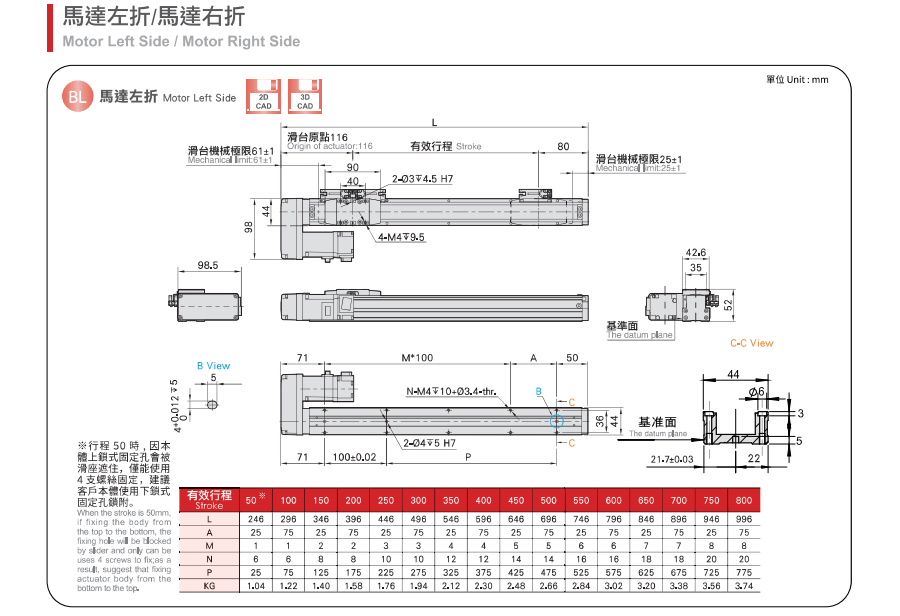

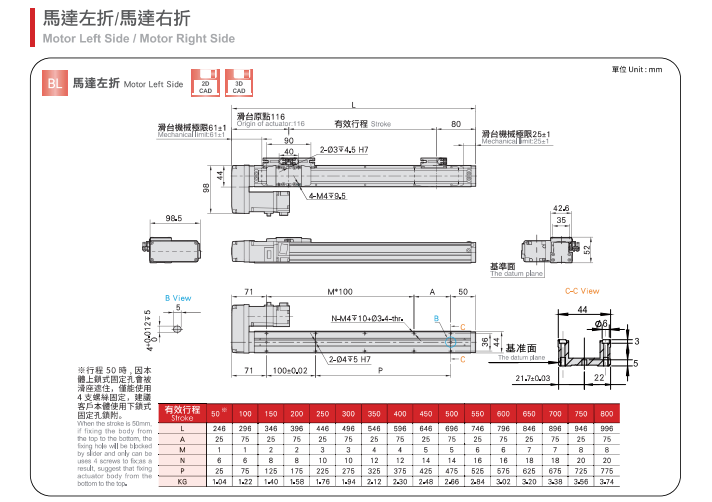

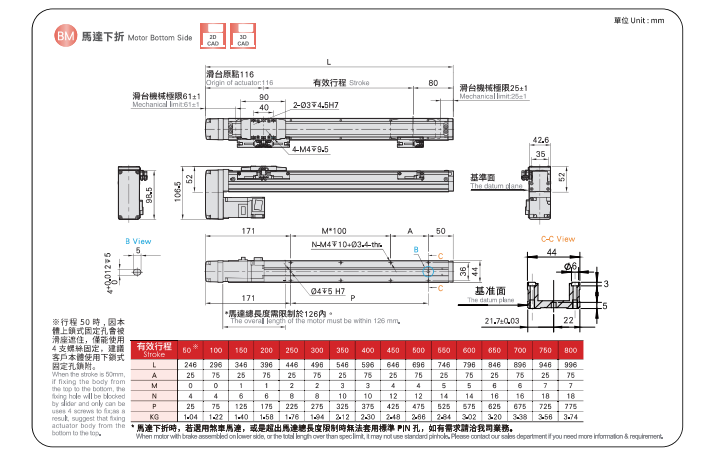

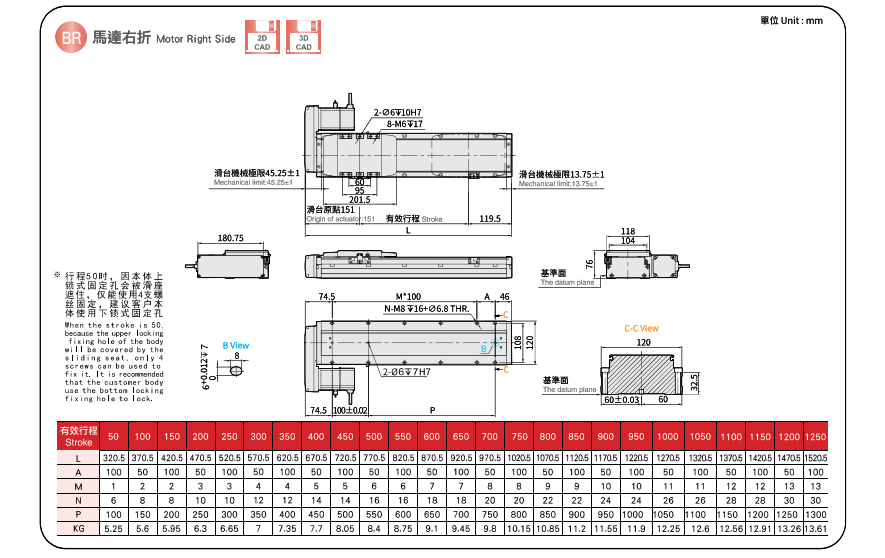

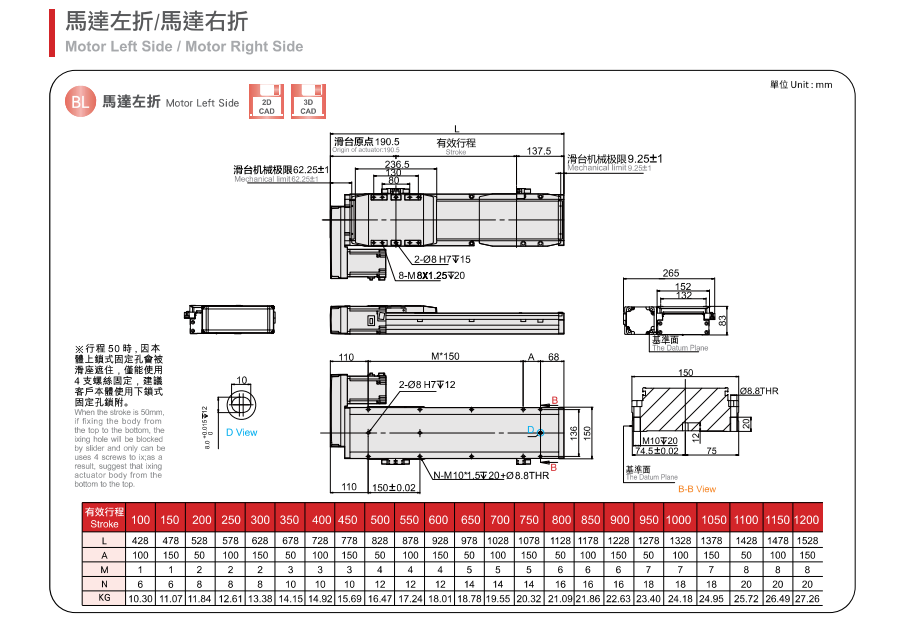

外形尺寸









CFG4-100W伺服单轴轨道内嵌式螺杆滑台系列
   位置重复精度(mm)±0.01
   螺杆导程(mm)2510
   最高速度(mm/s)100250500
   最大搬运量(kg)水平252012
 垂直883.5
   定格推力(N)854285142
   标准行程(mm)50~800mm/50间隔
  DC伺服马达容量100
   滚珠螺杆外径(mm)C7Φ10
   联轴器(mm)7X8
   原点感应器外挂EE-SX674(NPN)、FC-SPX307Z-2M(NPN)

  感应器接线图



  *马达加减速设定0.4秒。

容许负载力矩

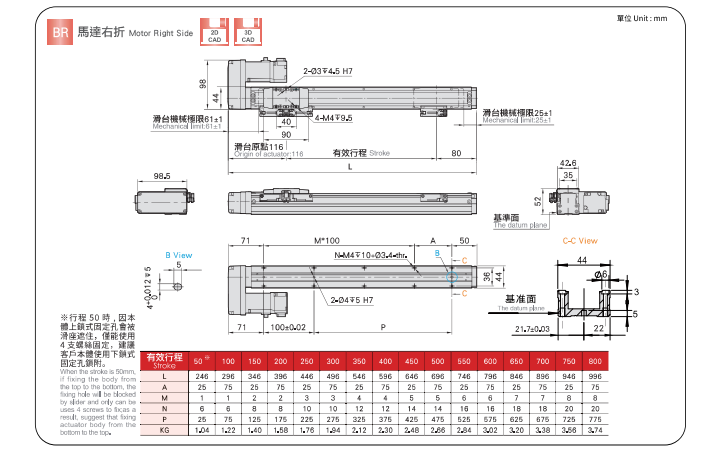

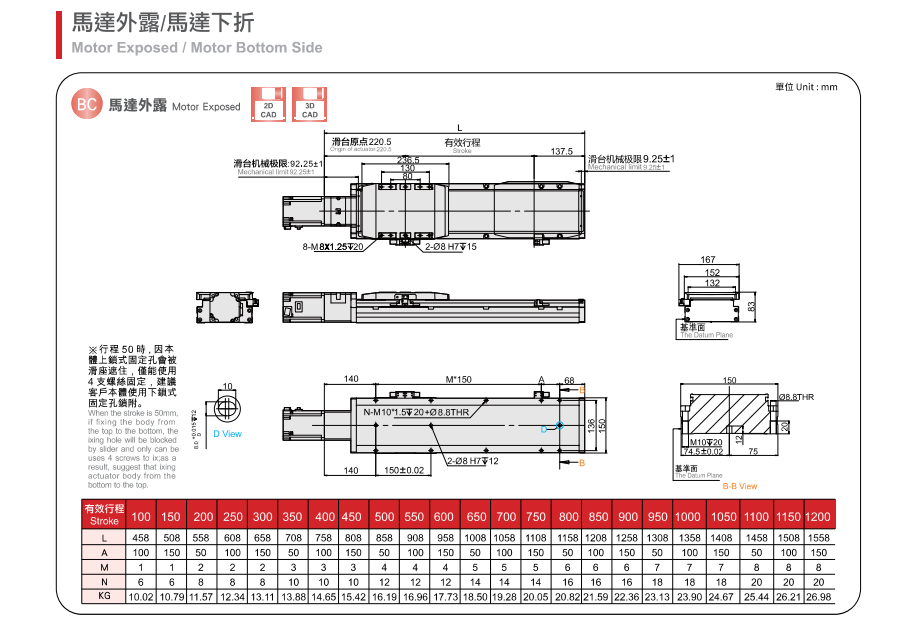

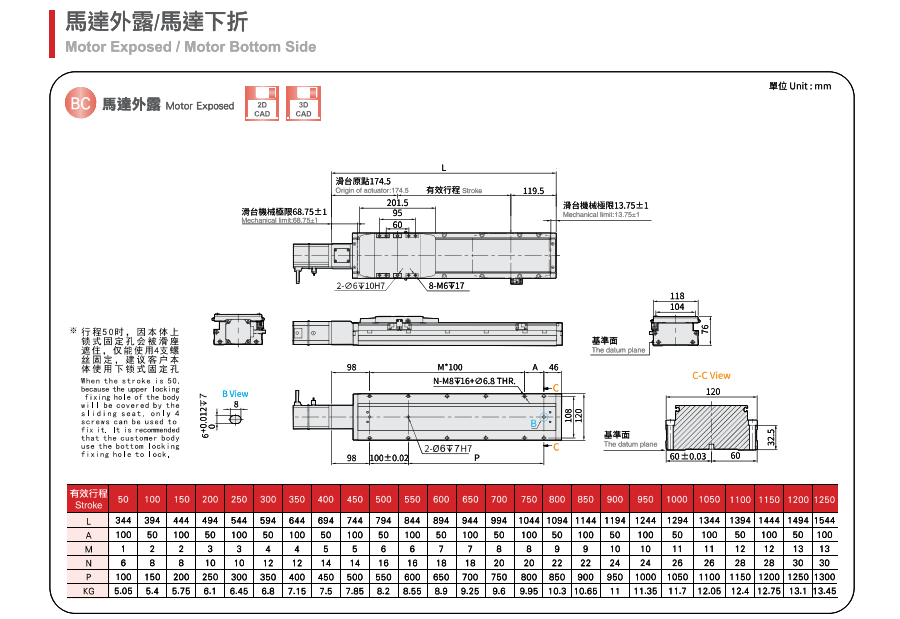

外形尺寸










CFG12-400W伺服单轴轨道内嵌式螺杆滑台系列
   位置重复精度(mm)±0.01
   螺杆导程(mm)5102032
   最高速度(mm/s)25050010001600
   最大搬运量(kg)水平110884030
 垂直3322108
   定格推力(N)1388694347218
   标准行程(mm)50~1250mm/50间隔
   DC伺服马达容量400
   滚珠螺杆外径(mm)C7Φ16
   联轴器(mm)10X14
   原点感应器外挂EE-SX674(NPN)、FC-SPX307Z-2M(NPN)

  感应器接线图



  *行程超过800时,会产生螺杆偏摆,此时请将速度调降

容许负载力矩

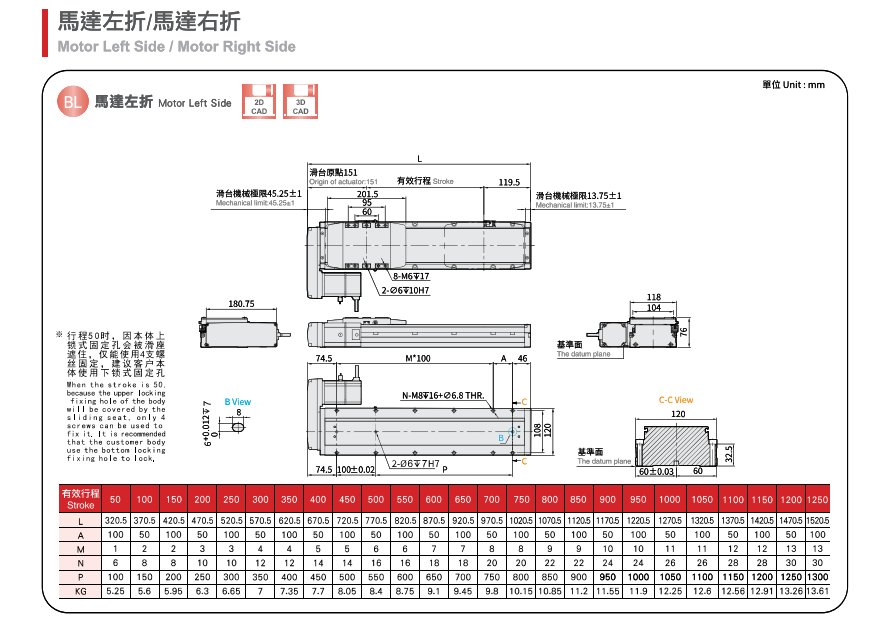

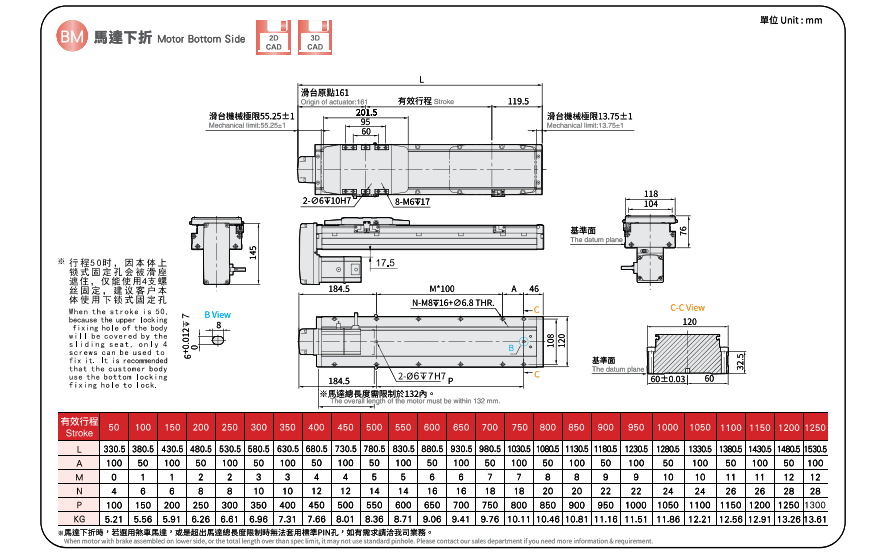

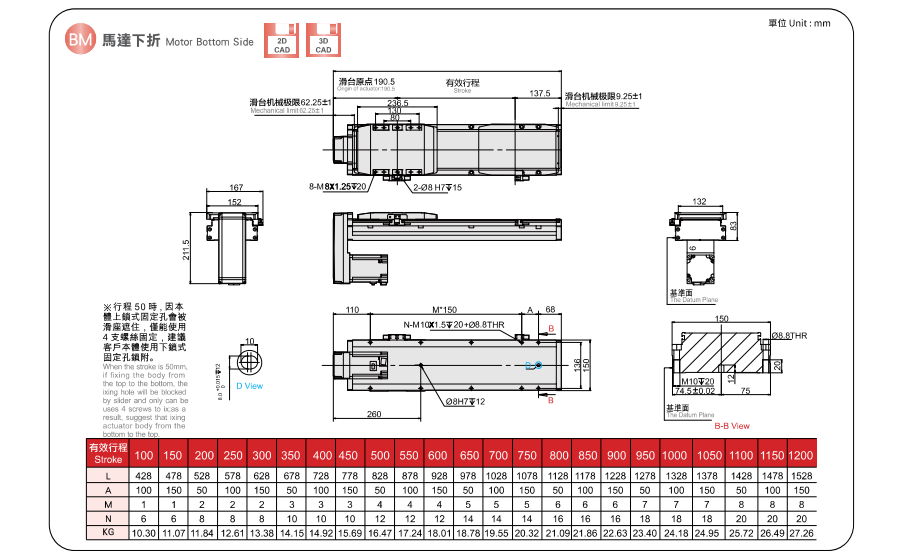

外形尺寸










CFG15-750W伺服单轴轨道内嵌式螺杆滑台系列
   位置重复精度(mm)±0.01
   螺杆导程(mm)5102040
   最高速度(mm/s)25050010002000
   最大搬运量(kg)水平1201208343
 垂直50402512
   定格推力(N)25631281640320
   标准行程(mm)50~1200mm/50间隔
   DC伺服马达容量750
   滚珠螺杆外径(mm)C7Φ20
   联轴器(mm)12X19
   原点感应器外挂EE-SX674(NPN)、FC-SPX307Z-2M(NPN)

  感应器接线图



  *行程超过900时,会产生螺杆偏摆,此时请将速度调降;马达加减速设定0.2秒。

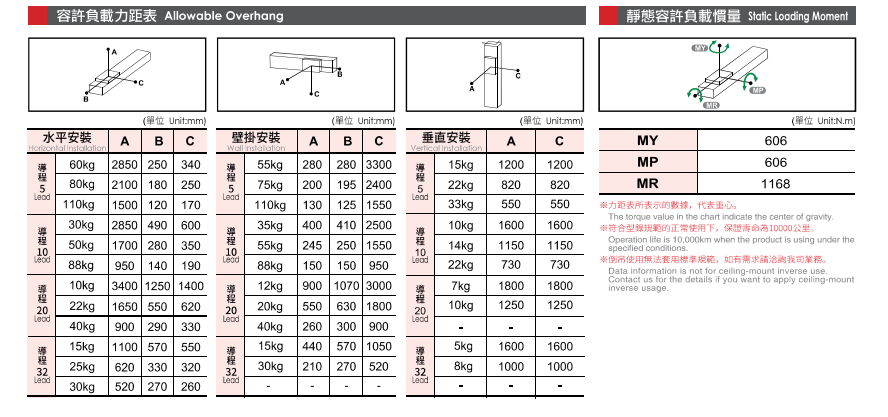

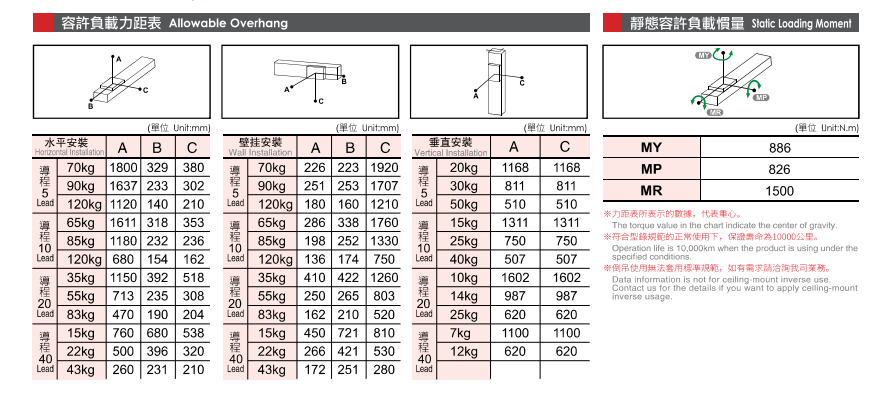

容许负载力矩

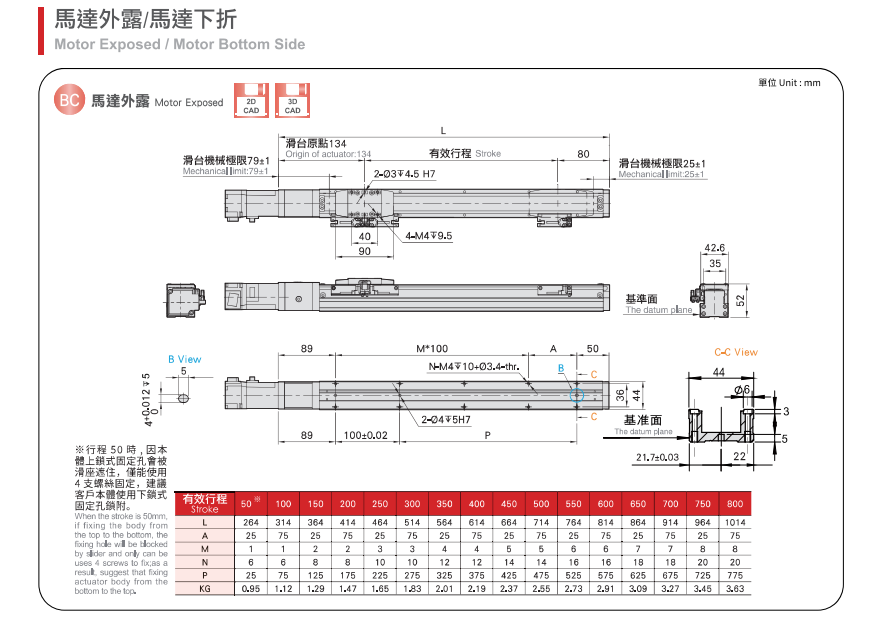

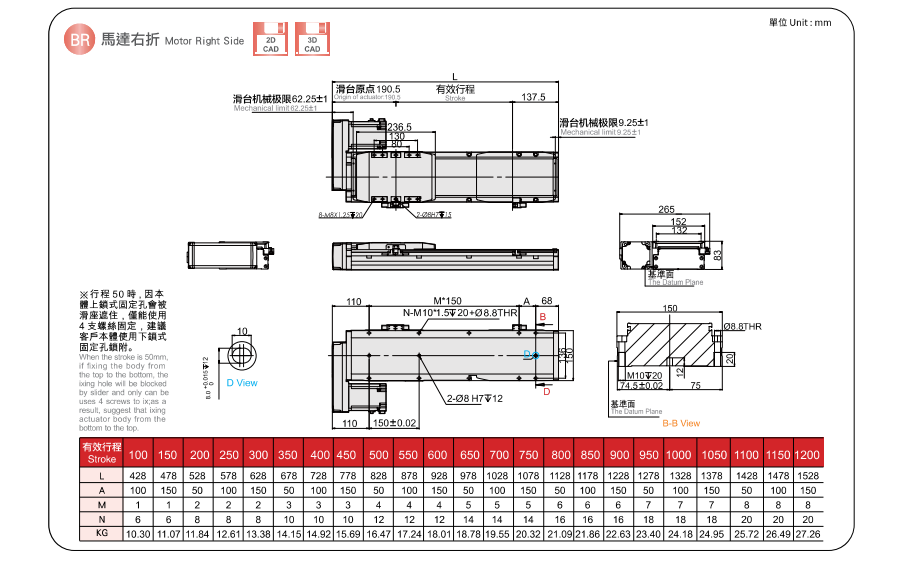

外形尺寸

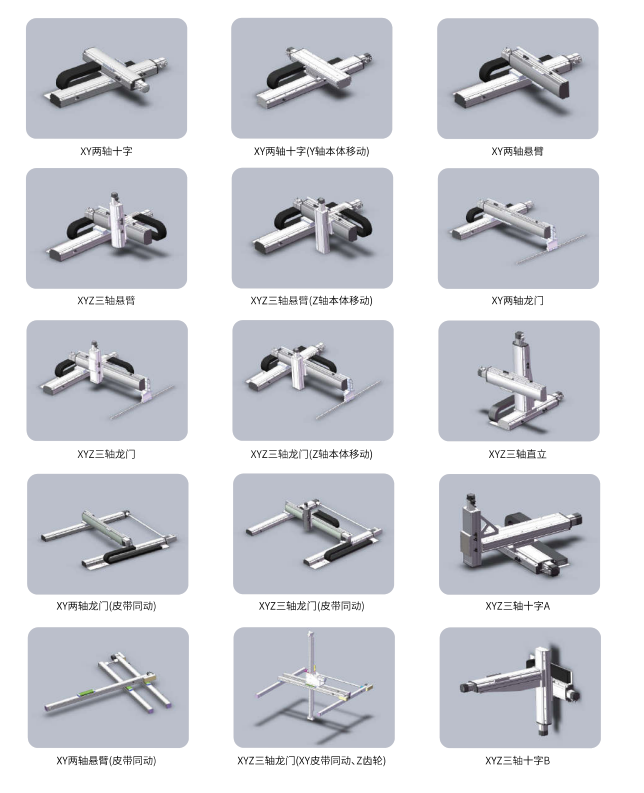

常用组合样式

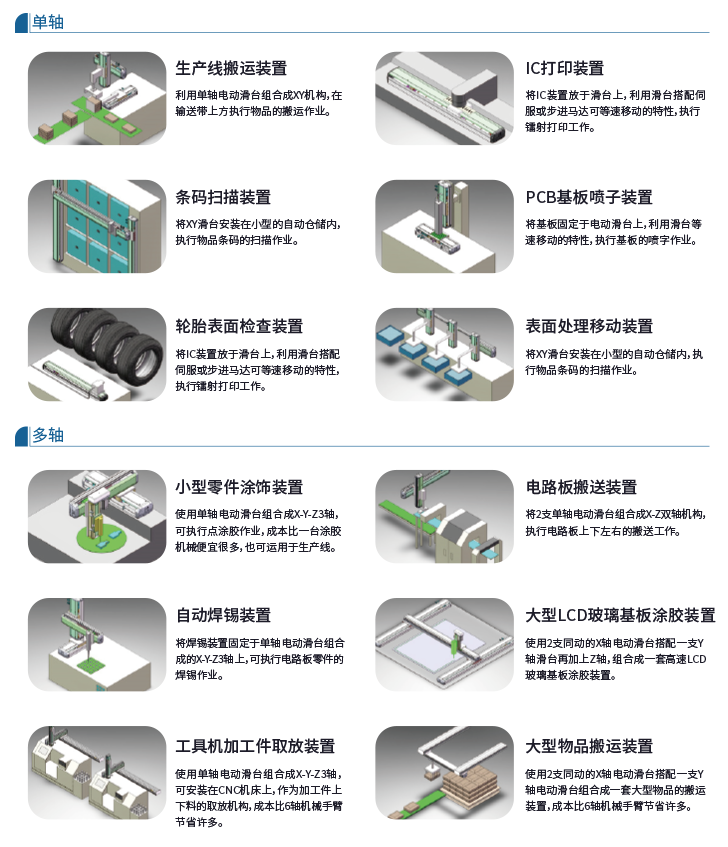

应用领域
