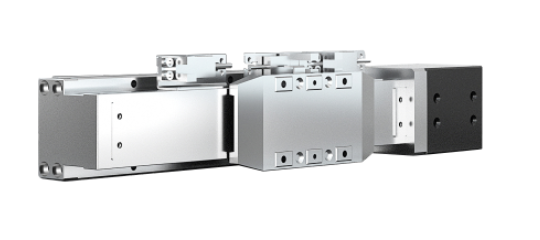

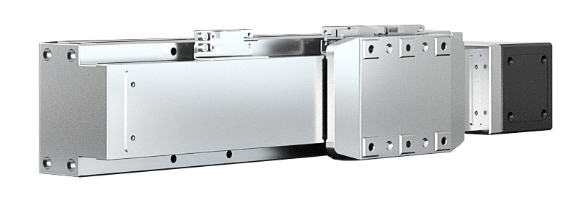

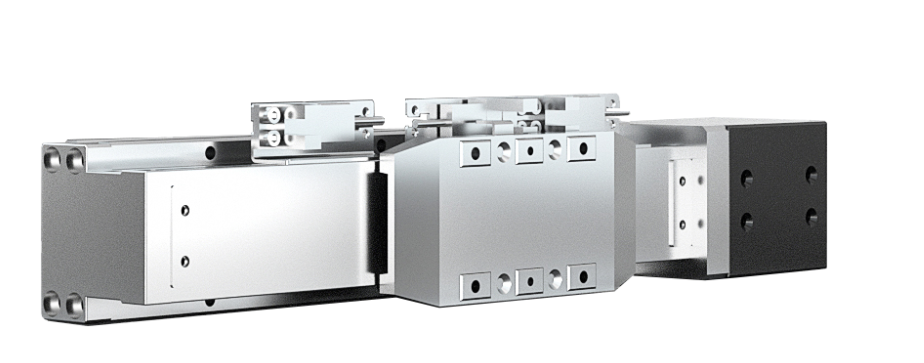

KTH系列 螺杆驱动型轨道内嵌式防尘丝杆模组 | ||
| KTH系列螺杆驱动型轨道内嵌式防尘丝杆模组，采用滚珠丝杆。最大速度1000mm/s。 | |
特点 ● 马达功率100W/200W/400W ● 重复定位，精度高 ● 高度集成，高效运行，简单易用 | ||
 | 产品系列 | |
 |  | |

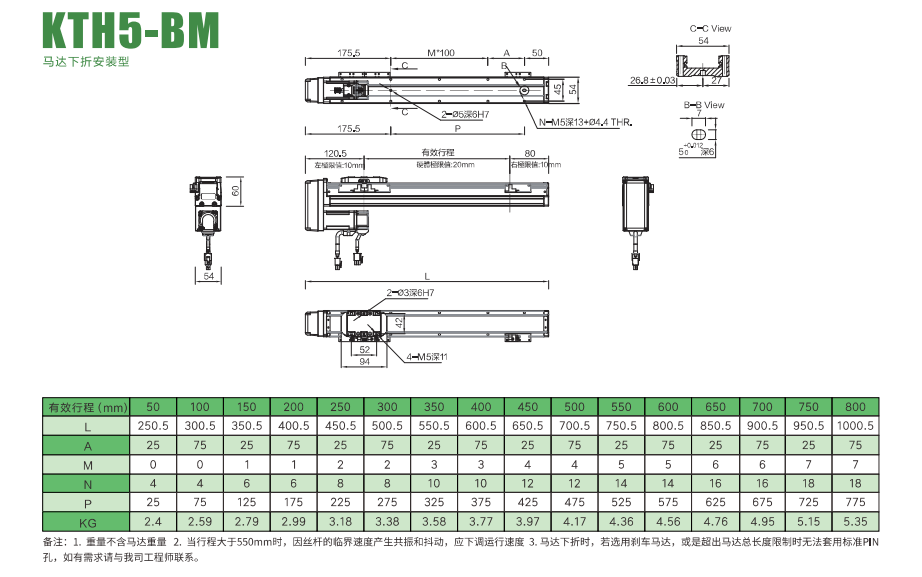

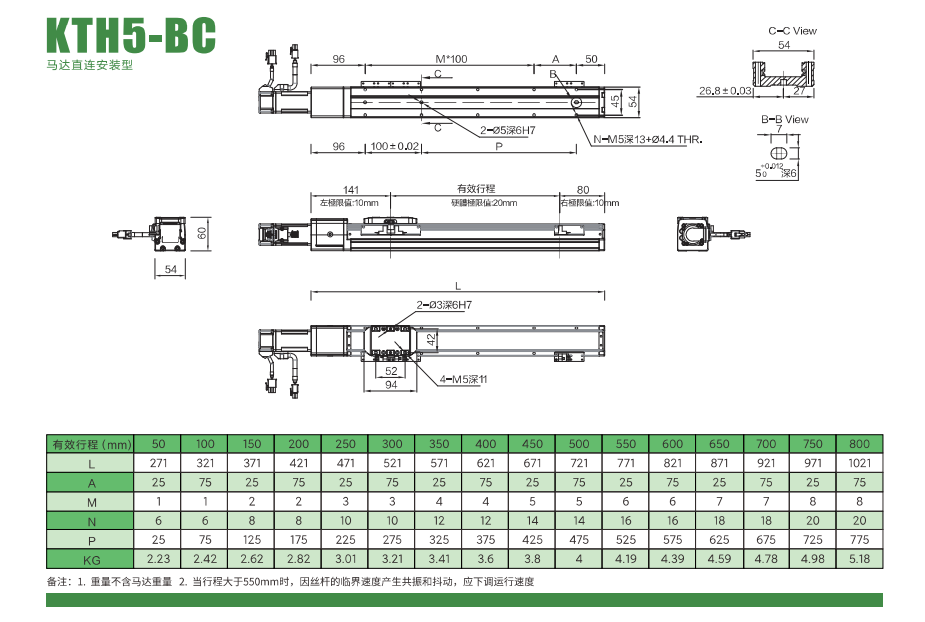

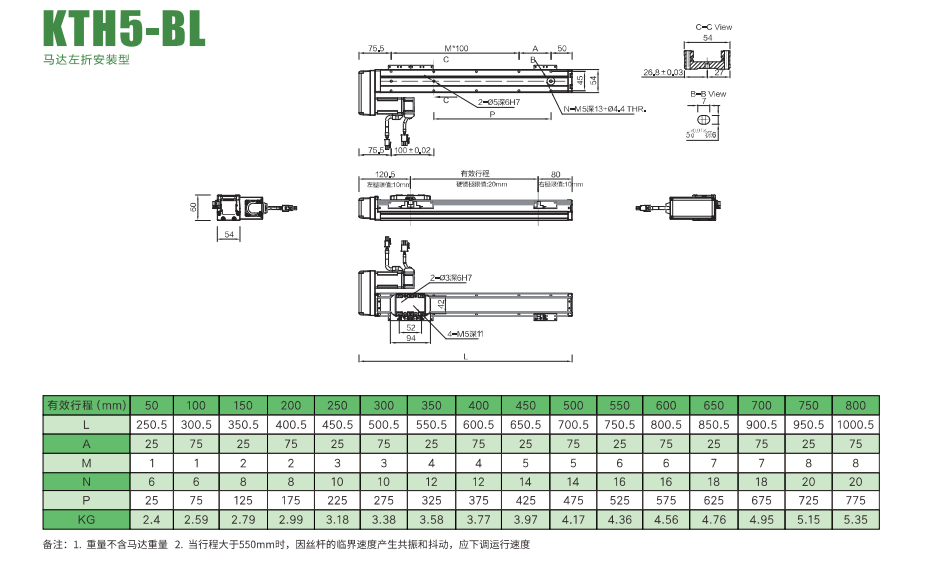

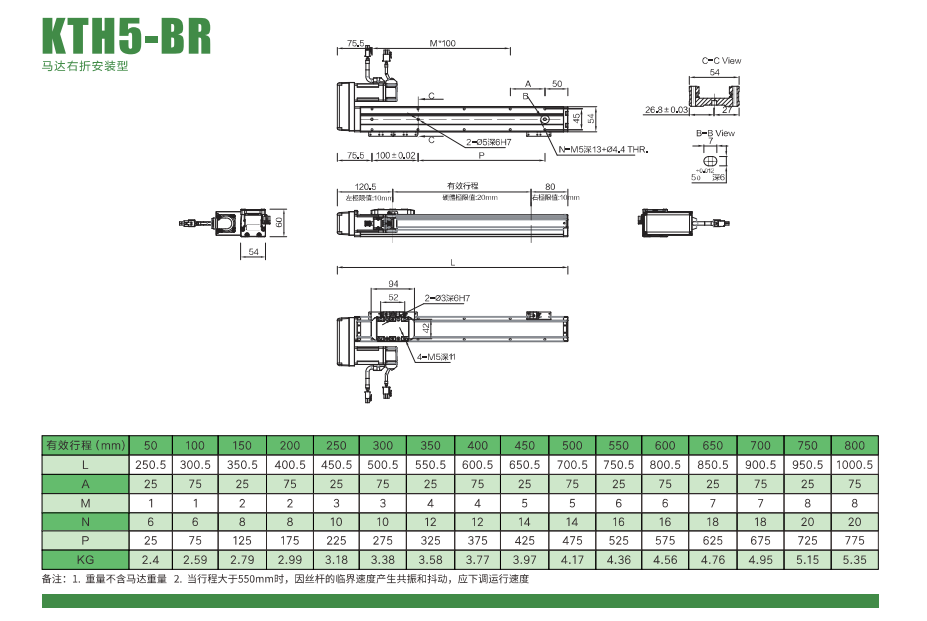

| KTH5螺杆驱动型轨道内嵌式防尘丝杆模组 | KTH8螺杆驱动型轨道内嵌式防尘丝杆模组 | |
| KTH5螺杆驱动型轨道内嵌式防尘丝杆模组 | ||||
| 马达功率 | 100W | ||||
| 位置重复精度(mm) | ±0.005 | ||||
| 丝杆导程(mm) | 5 | 10 | 20 | ||
| 最高速度(mm/s) | 250 | 500 | 1000 | ||
| 最大搬运量(kg) | 水平 | 30 | 15 | 10 | |
| 垂直 | 10 | 5 | 2.5 | ||
| 定格推力(N) | 341 | 170 | 85 | ||
| 标准行程(mm) | 50~800mm/50间隔 | ||||
| 动态容许力矩 | Mp:103N·m My:103N·m Mr:144N·m | ||||
| 滚珠螺杆外径(mm) | Φ12 | ||||
| 联轴器(mm) | 7X8 | ||||
| 原点感应器 | 外挂 | EE-SX674 | |||

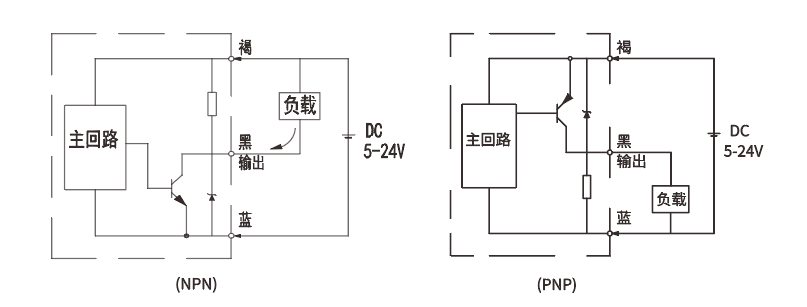

| 感应器接线图 | 容许力矩 | ||||
|
|
| ||||

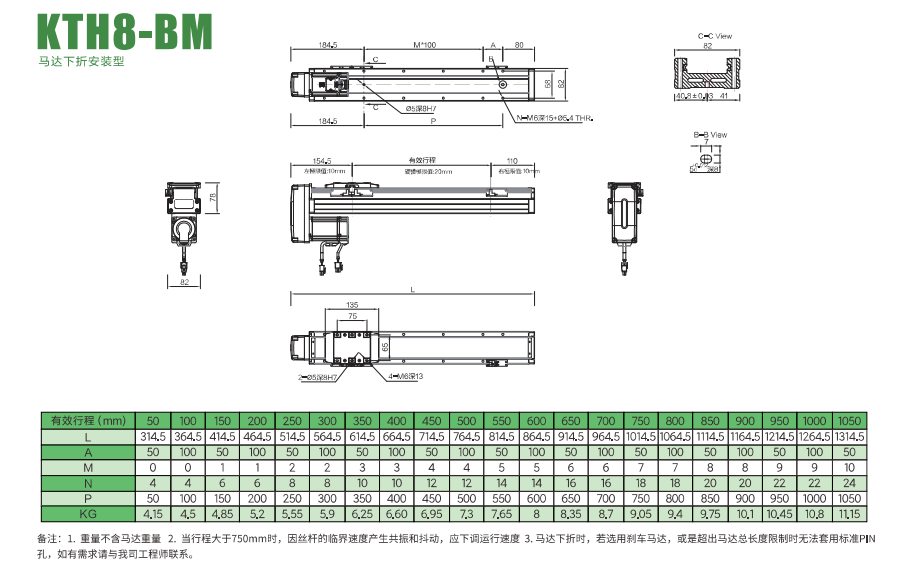

外形尺寸 | |||||
|  | ||||
 |  | ||||

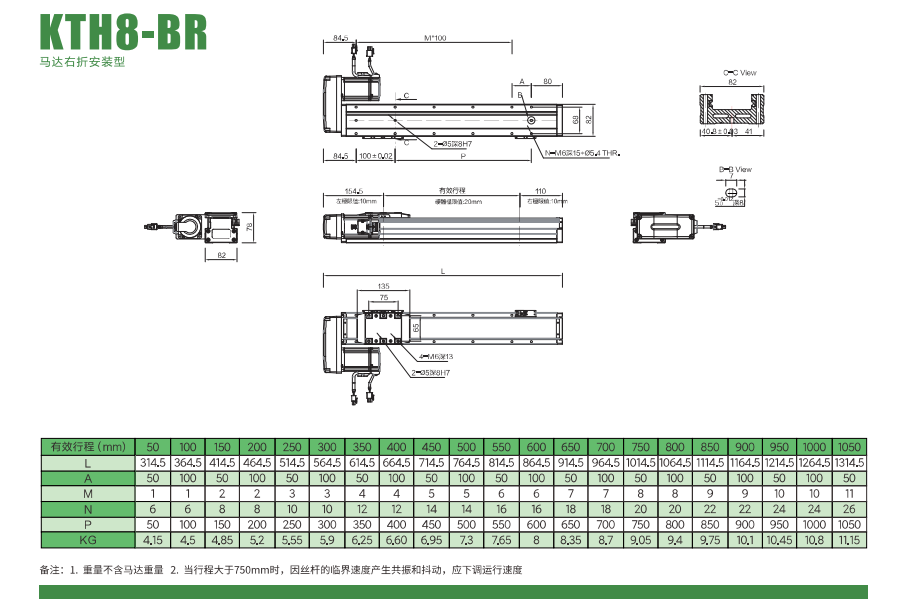

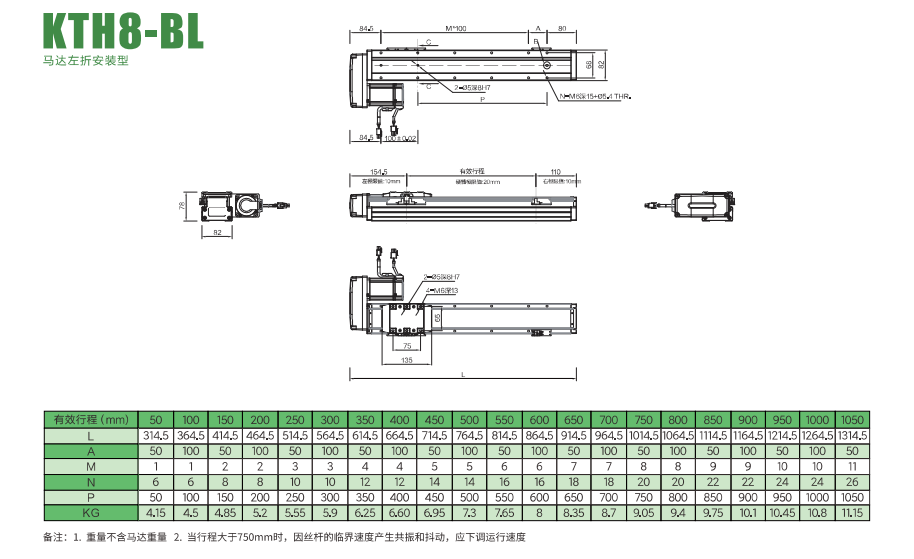

| KTH8螺杆驱动型轨道内嵌式防尘丝杆模组 | ||||
| 马达功率 | 200W/400W | ||||
| 位置重复精度(mm) | ±0.005 | ||||
| 丝杆导程(mm) | 5 | 10 | 20 | ||
| 最高速度(mm/s) | 250 | 500 | 1000 | ||
| 最大搬运量(kg) | 水平 | 50 | 30 | 18 | |
| 垂直 | 15 | 8 | 3 | ||
| 定格推力(N) | 683/1388 | 341/694 | 174/347 | ||
| 标准行程(mm) | 50~1050mm/50间隔 | ||||
| 动态容许力矩 | Mp:318N·m My:315N·m Mr:626N·m | ||||
| 滚珠螺杆外径(mm) | Φ16 | ||||
| 联轴器(mm) | 10X11(14)/10X14 | ||||
| 原点感应器 | 外挂 | EE-SX674 | |||
| 感应器接线图 | 容许力矩 | ||||
 |
| ||||

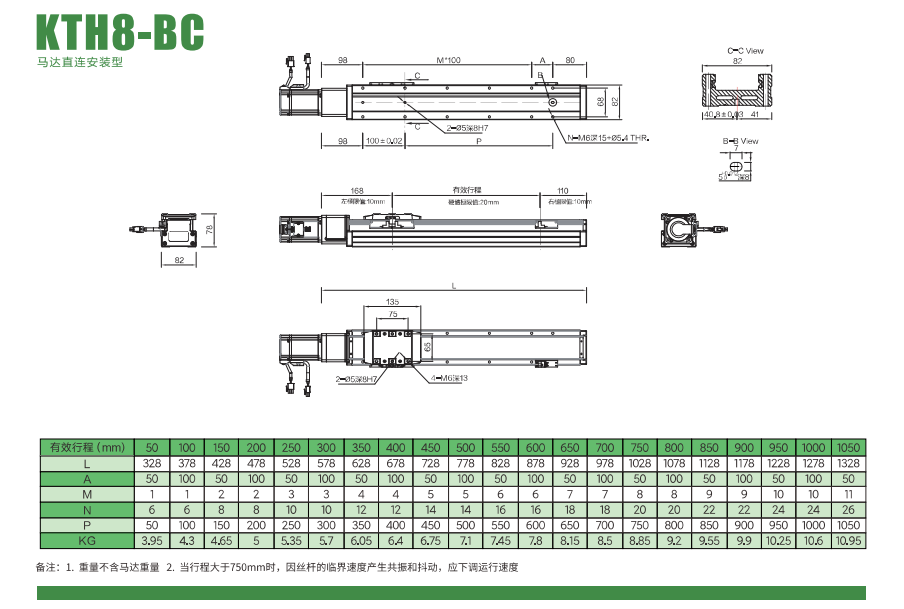

外形尺寸 | |||||
|  | ||||
 |  | ||||
