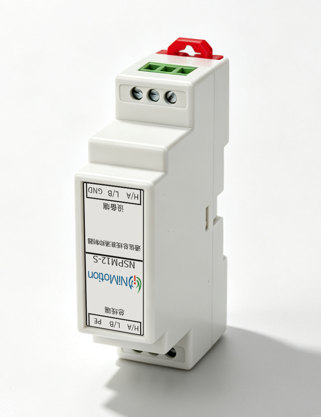

NSPM12-S 通信总线浪涌抑制器 | ||
| NSPM12-S是一款适用于CAN、RS485通信接口设计的紧凑型、高防护等级通信总线浪涌抑制器，可用于各种信号传输系统，抑制雷击、浪涌、过压等干扰信号，对设备信号端口进行保护，适合对空间和防护性能有较高要求的工业通信设备。 | |
 | 技术规格 | |
| 型号 | NSPM12-S | |

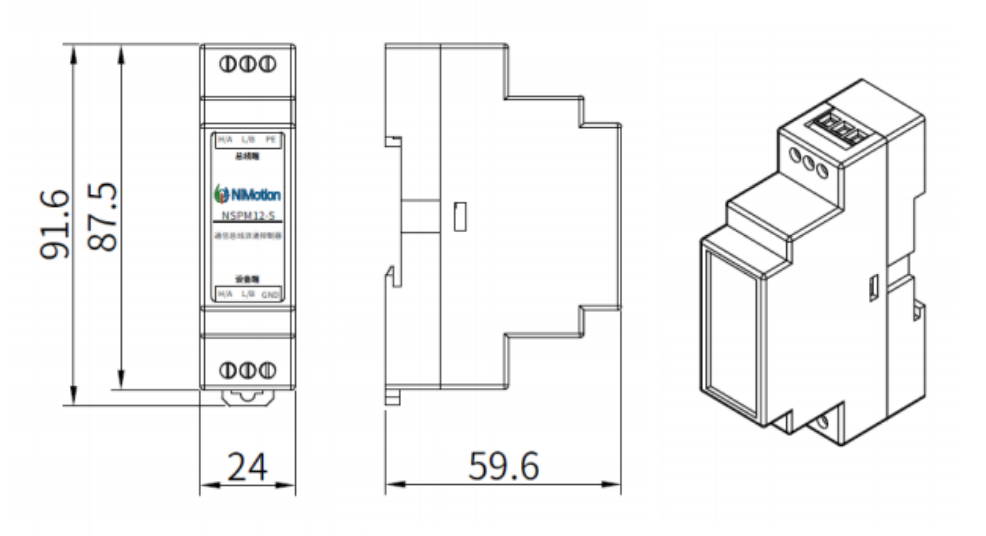

| 外形尺寸 | 模块尺寸：91.6mmx24mmx59.6mm | |
| 安装方式 | 35mm 标准导轨安装 | |
| 重量 | 40g | |
| 外壳材质 | 塑料 | |
| 输入电压 | CE: 电源符合 IEC 60950 和 IEC 61558-2-4 安全标准 | |
| 电源电压 | 最大电压 12VDC | |
| 额定电流 | 500mA | |
| 传输速率 | 最大 10Mbps | |
| 最大冲击电流 | 500A(共模) | |
| 终端电阻 | 120Ω（可配置） | |
| 引脚电容 | 约 90pF~160pF（具体取决于引脚组合） | |
| 环境 | 工作环境温度：-40℃~85℃ 冲击：6G，half-sine，11ms 符合 IEC60068-2-27 | |
| 储存环境温度：-40℃~85℃ 储存相对湿度：5%~85%，无凝结 | ||
| 振动：1G，符合 IEC 60068-2-6 | ||
| 接线定义 |
|
