大型储罐、反应釜等工业容器的内壁清洗与喷漆，长期依赖人工进入受限空间作业，不仅效率低下，且存在严重的安全隐患——有限空间内的有毒气体、缺氧环境、高空坠落风险，一直是行业痛点。随着自动化技术的深入发展，罐体清洗喷漆移动式小车应运而生，成为替代人工作业的关键设备。
作为专注于工业自动化设备领域的高新技术企业，致力于为传统工业场景提供智能化解决方案。在其最新一代罐体清洗喷漆移动小车中，选用了立迈胜的PSMP80系列一体式伺服电机，成功实现了小车的稳定升降与精准定位，大幅提升了设备的可靠性与作业效率。
01. 应用方案
在本项目中，采用两台PSMP8075D一体式伺服电机分别驱动小车的左右升降机构，通过CANopen总线实现双轴同步控制。每台电机对应一侧的丝杠升降机构，确保小车在上升和下降过程中保持水平姿态，避免偏载导致卡滞。
选用型号：
一体式伺服电机：PSMP8075D-CANopen-0HEB
工作流程：
设备启动后，小车在罐体顶部就位，控制系统下发下降指令
两台电机同时以VM速度模式运行，驱动小车沿罐壁匀速下降
到达指定位置后，电机停止，执行清洗或喷漆作业
完成单点作业后，小车继续下降或上升至下一工位
全罐体处理完毕后，小车上升返回顶部起始位置
02. 问题与解决
问题描述：小车在向下运动过程中，当电机运行速度超过500rpm时，直流母线电压急剧上升，导致开关电源频繁过压跳闸，设备无法连续稳定运行。
这一问题在垂直升降应用中十分典型：当负载（小车+清洗/喷漆设备）向下运动时，电机处于发电制动状态，机械能转化为电能回馈至直流母线。速度越高，回馈能量越大，当能量超过开关电源电容和系统自身消耗能力时，直流母线电压迅速攀升，触发开关电源的过压保护机制，导致频繁跳闸停机。
原因分析:
根因：电机发电制动产生能量回馈
触发条件: 运行速度 > 500 rpm 时，回馈能量超出系统消耗能力
直接表现: 直流母线电压快速上升，开关电源过压跳闸
影响: 设备频繁停机，无法连续作业
解决方案
经现场工程师仔细测量与分析，确认直流母线电压上升速度过快是问题的核心。为此，提出了如下针对性解决方案：
串联二极管：在开关电源输出端串联一只二极管，防止再生能量反向冲击开关电源；
外接再生电阻：在直流母线上外接一只 15欧姆 / 200瓦 的再生电阻，用于吸收电机回馈的再生能量；
能量释放通路：再生电阻将多余的再生能量以热能形式消耗，从而有效降低直流母线电压。
经过以上改造，直流母线电压得到有效控制，开关电源过压跳闸问题彻底解决，设备可稳定运行于所需速度范围。
技术要点：再生电阻的选型需结合电机功率、运行速度和负载情况综合计算。本案例中15Ω/200W的配置能够有效吸收能量，且不影响正常驱动性能。
03. 应用产品

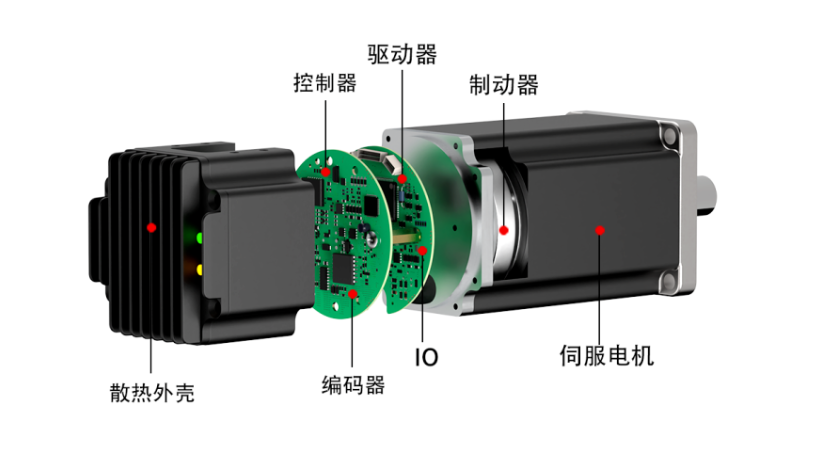

一体化伺服电机结构示意图
一体化伺服电机是一种集成了伺服电机、编码器以及驱动器的高集成度伺服"系统"。相较于传统的分体式伺服系统，一体化伺服电机在体积上大大减小，减少了线缆的连接，使得整个伺服系统更加紧凑，易于安装到设备中，特别是那些内部空间有限的设备。同时电机内置的编码器会实时监测电机的旋转角度以确保达到并维持所需的位置。

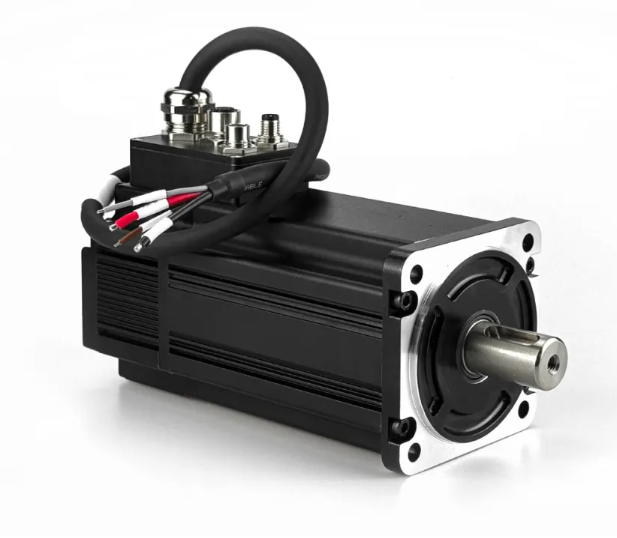

PSMP80系列一体化伺服电机
【一体化电机优势】
高集成度提升设备便携性：一体化电机集成了伺服电机、驱动器、编码器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。
灵活性满足多样化需求：一体化电机支持CANopen/Modbus等通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。
高精度定位提升测量精度：一体化电机具有较高的定位精度，能够实现移动设备的高精度定位。
多种控制模式：支持 PP、VM、PV、PT、HM、IP、CSP、CSV、CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。
高速响应提升设备效率：一体化电机具有快速的响应速度，能够快速调整设备的角度和位置。
完善的报警功能：一体化电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
