【使用教程】CANopen一体化伺服电机在汇川H5U PLC上的应用(上)



【介绍】


本文内容主要介绍了立迈胜一体化低压伺服CANopen通信的电机在汇川H5UPLC上的使用,本篇主要讲解环境的搭建以及软件自带的调试功能使电机运动起来。

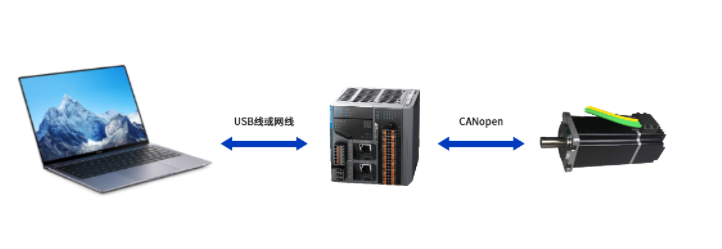

一、系统构成

本系统主要构成是电脑,H5U-1614MTD-A8,PMM6040B-CANopen



二、环境准备

1、接线示意图


2、AutoShop软件安装

按照提示进行步骤安装;


三、新建工程

1、双击打开AutoShop;


2、新建工程如下步骤




3、新工程界面如下


四、通信配置及安装EDS文件

1、CAN口配置,选择CANopen;


2、鼠标右击,选择添加CAN配置;


3、双击CANopen配置;


4、添加EDS文件,在CANopen设备树列表右击选择导入EDS文件,选择对应的EDS文件,重启软件;


5、重启软件后,出现如下图所示界面说明EDS文件安装成功;


五、从站配置

1、添加从站


2、从站地址设置


六、PLC通信及程序下载

1、PLC通信状态测试(这里以USB为例介绍,自行安装USB驱动。)
点击TEST,选择USB,再点击测试,如下界面表示PLC与电脑通信连接成功,再点击确定即可;


2、程序下载。如下图,编译-下载-运行-监控;



3、正常状态如下图




七、在线调试

1、如下图进入调试界面


2、点击启动监控,状态如下图





3、设置PV模式


4、给目标速度


5、写控制字6


6、写控制字7


7、写控制字15



8、读速度,对应600rpm


以上即是今天分享的全部内容,如果您有任何问题请及时联系我们,下次我们将带来关于自定义功能块控制电机轮廓位置、轮廓速度模式运行的讲解。

本文所用软件及示例程序下载地址:请点击
