CANopen通信组态下一 体化控制器/伺服电机连接软件操作步骤



本教程仅适用于立迈胜NIMC2000系列控制器、PMM系列一体化伺服电 机CANopen通信下CODESYS软件操作使用。

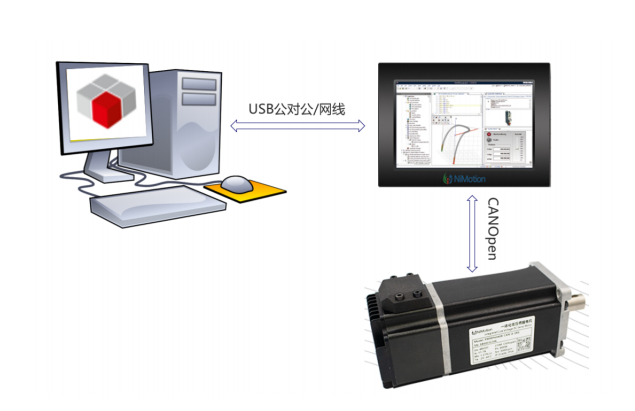

一、系统构成

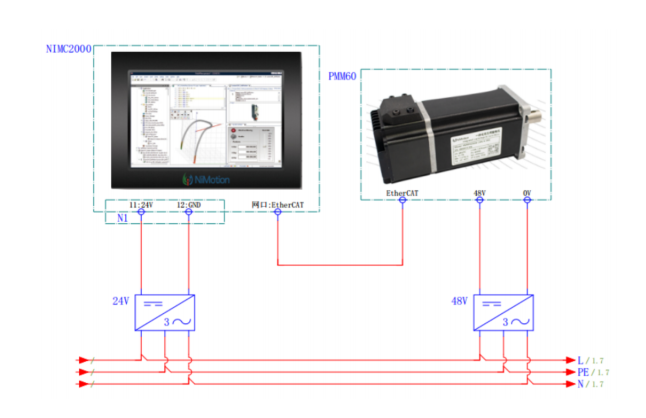

二、电路配线



三、安装设备描述文件

1、首先安装控制器描述文件,打开CODESYS软件,点击工具。

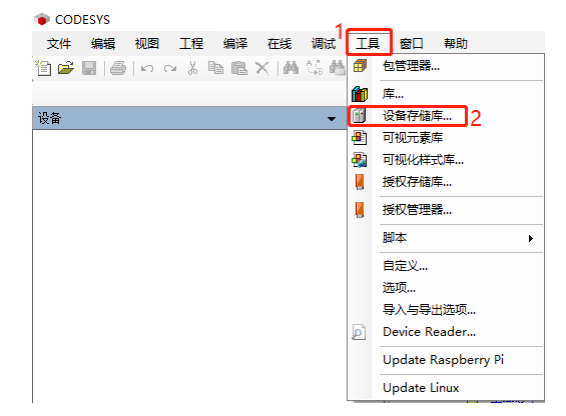

2、点击设备存储库。

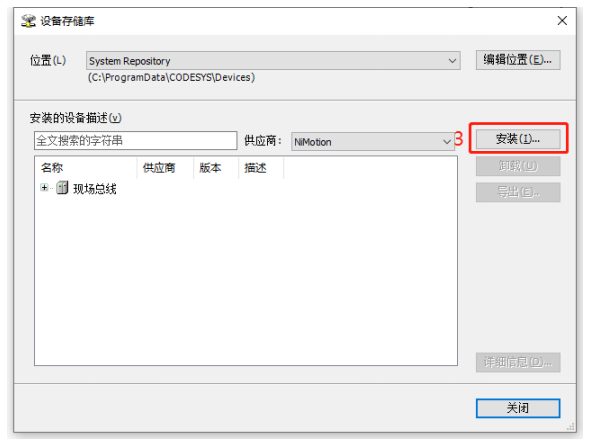

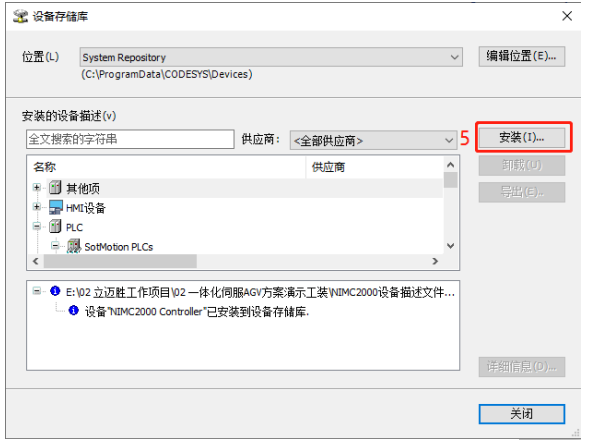

3、在弹出的界面中,点击安装。

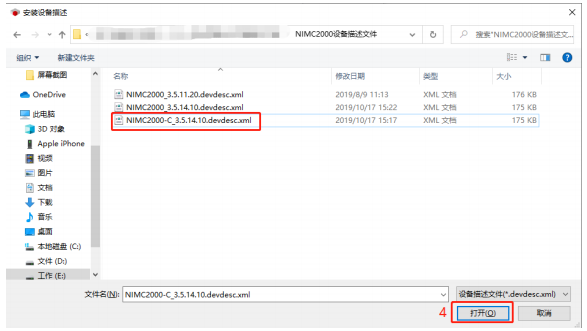

4、选择控制器描述文件,点击打开。则设备描述文件安装完成。



5、继续安装伺服电机描述文件,点击安装。

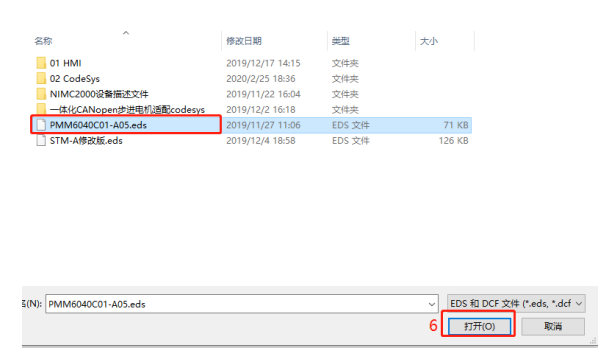

6、选择电机描述文件,点击打开。则电机描述文件安装完成。



四、新建工程

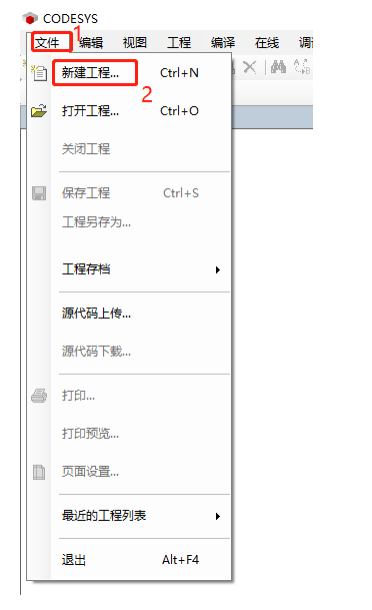

1、点击文件。

2、点击新建工程

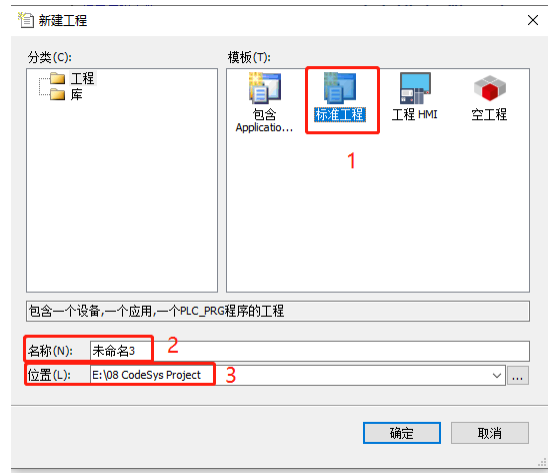

3、选择标准工程,给工程命名并设置工程存储路径,点击确定。

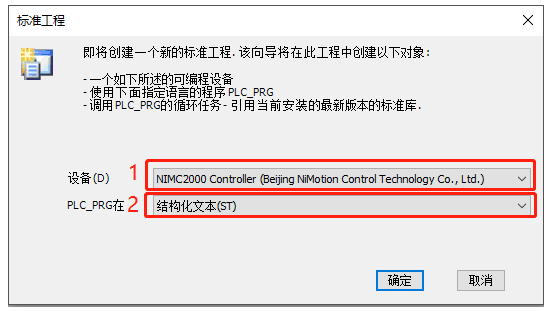

4、设备选择NIMC2000。

5、然后选择使用的PLC语言,点击确定。



五、工程组态

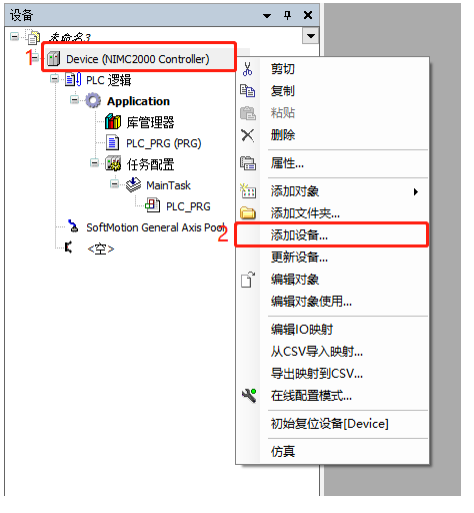

1、右键点击Device。

2、点击添加设备。

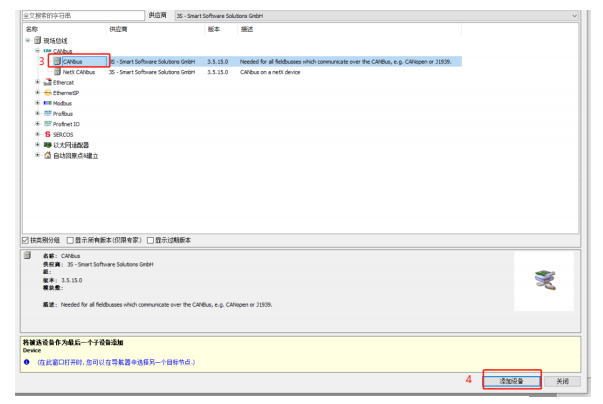

3、选择CANbus。

4、点击添加设备

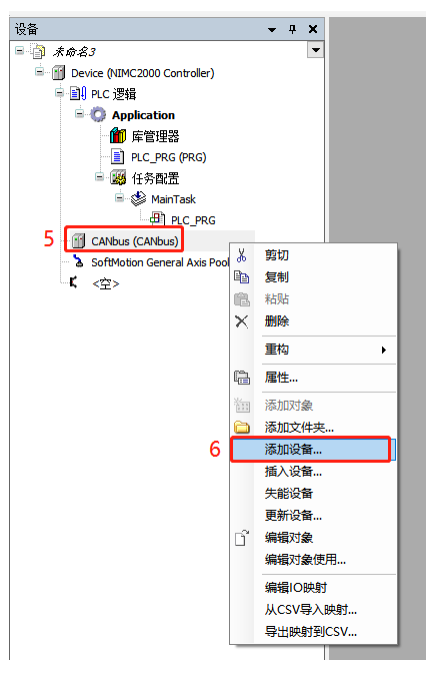

5、鼠标右键点击CANbus。

6、点击添加设备。

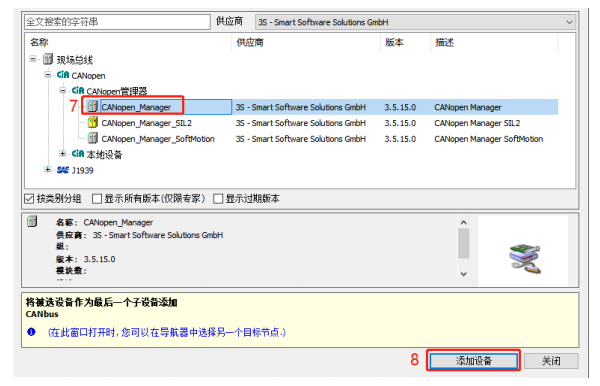

7、选择CANopen_Manager。

8、点击添加设备

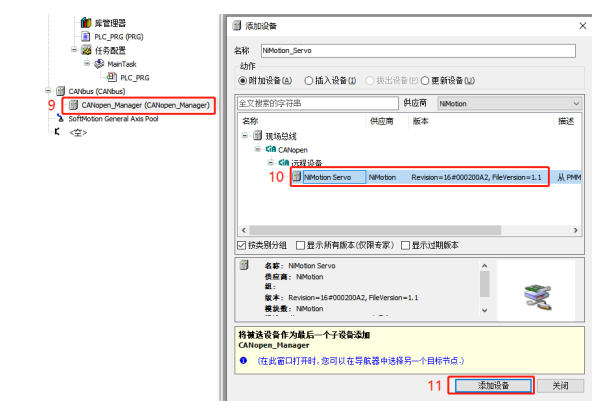

9、点击CANopen_Manager。

10、选择NiMotion Servo。

11、点击添加设备。

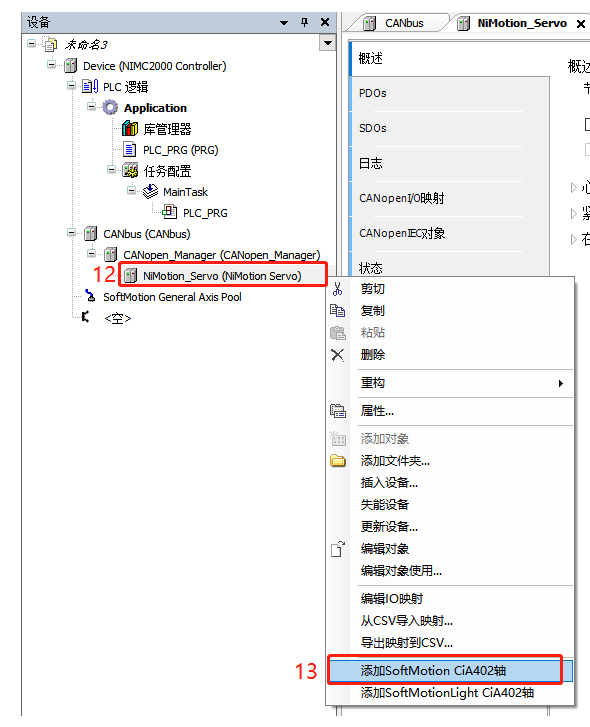

12、右键点击NiMotion Servo。

13、点击添加SoftMotion CiA402轴。

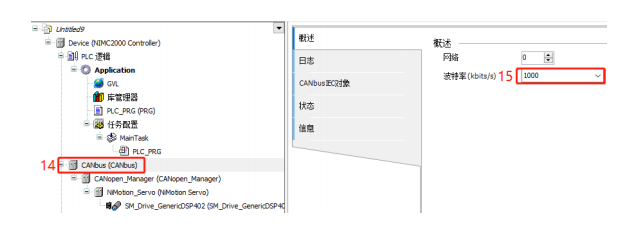

14、打开CANbus设置界面。

15、将波特率改为1000。伺服组态设置完成。



六、初始化参数设置

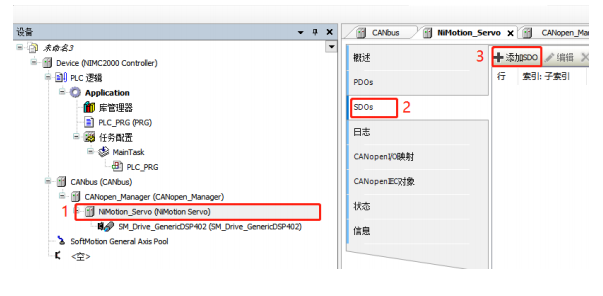

1、双击NiMotion_Servo。

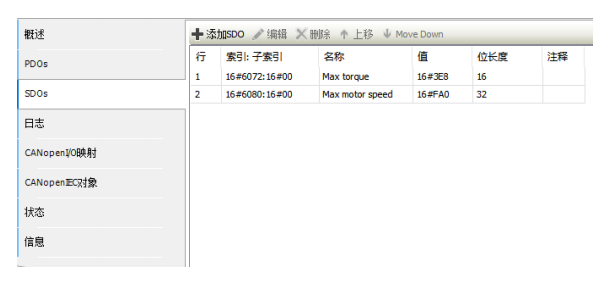

2、打开SDOs界面。

3、点击添加SDO。

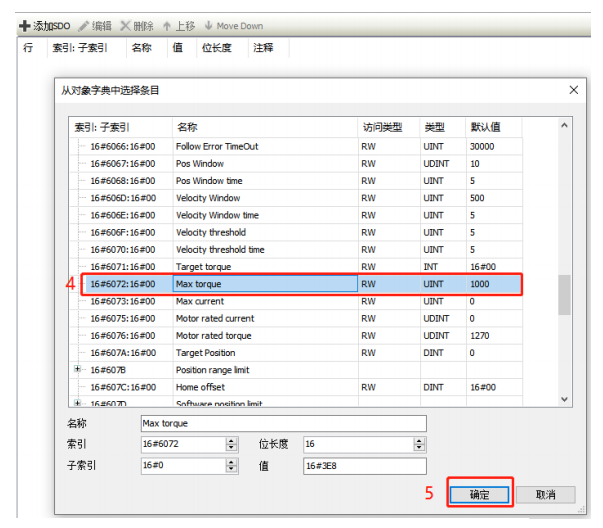

4、选择Max torque

5、点击确定。

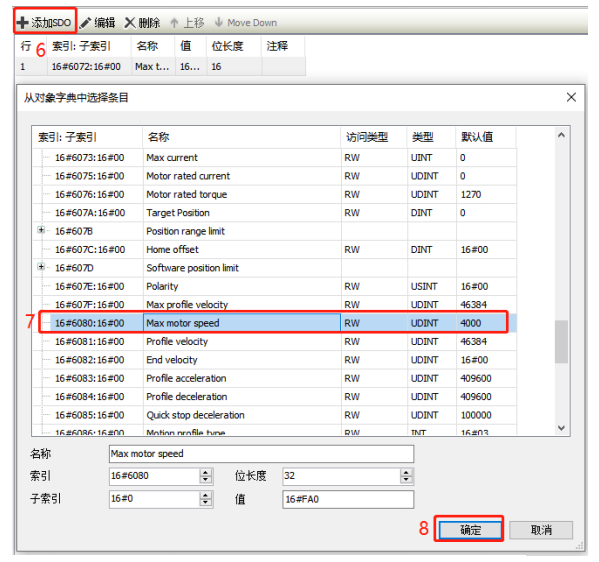

6、再次点击添加SDO。

7、选择Max motor speed

8、点击确定。



9、设置完成如图所示。

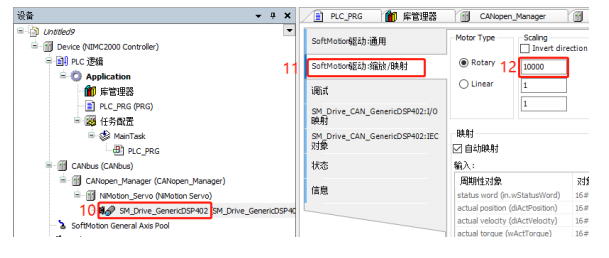

10、打开SM_Drive_GenericDSP402 设置页。

11、打开SoftMotion驱动:缩放/映射。

12、把电机旋转一圈,编码器增量设置为1000。



七、程序编写

1、打开PLC_PRG。

2、鼠标点击变量声明区空白处,按F2键调出输入助手。

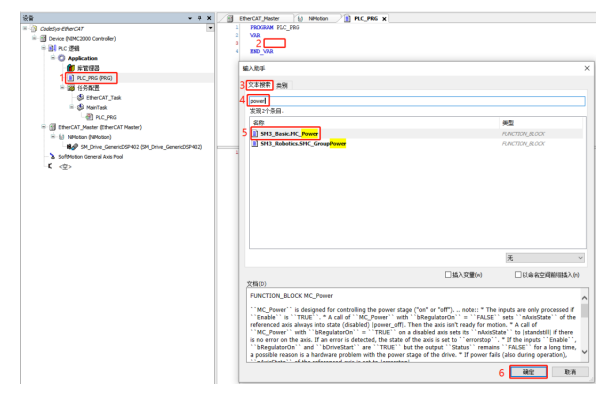

3、点击文本搜索。

4、输入使能功能块关键字:power。

5、选择功能块SMC_Basic.MC_Power。

6、点击确定。

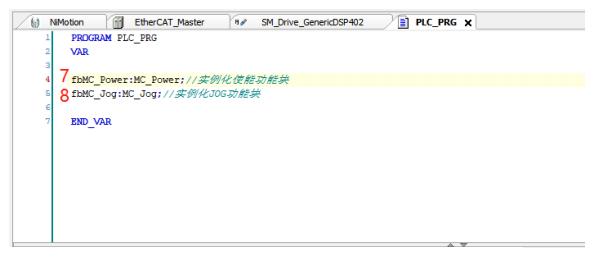

7、实例化MC_Power功能块。

8、按照步骤1-7所示的方法,实例化MC_Jog功能块,如下图所示。

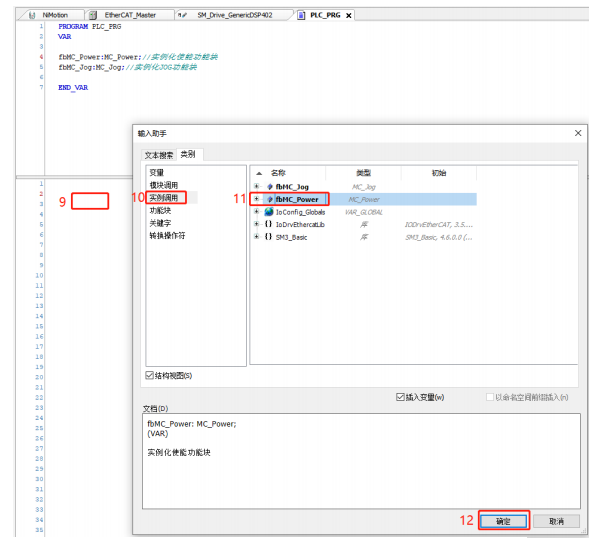

9、点击程序编辑区,按F2 键,调出输入助手。

10、点击实例调用

11、选择实例fbMC_Power。

12、点击确定。

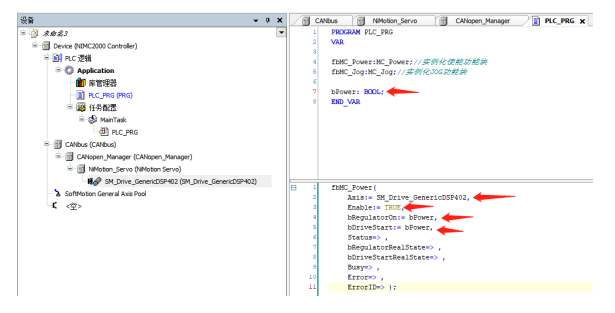

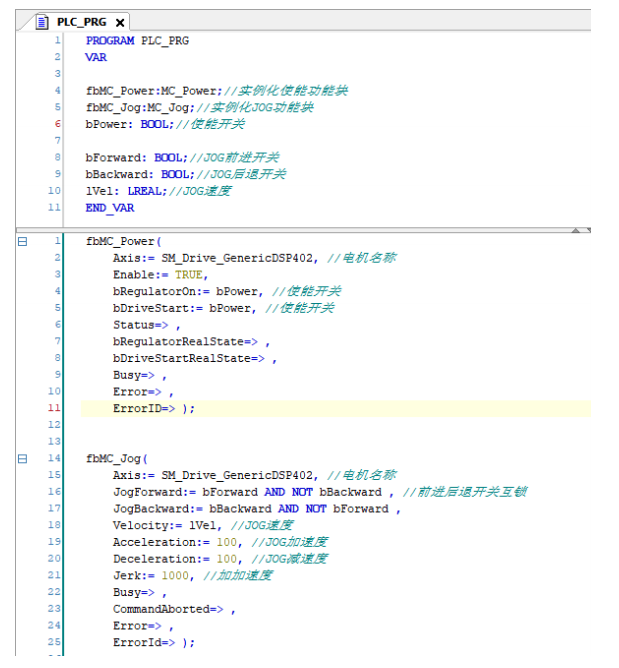

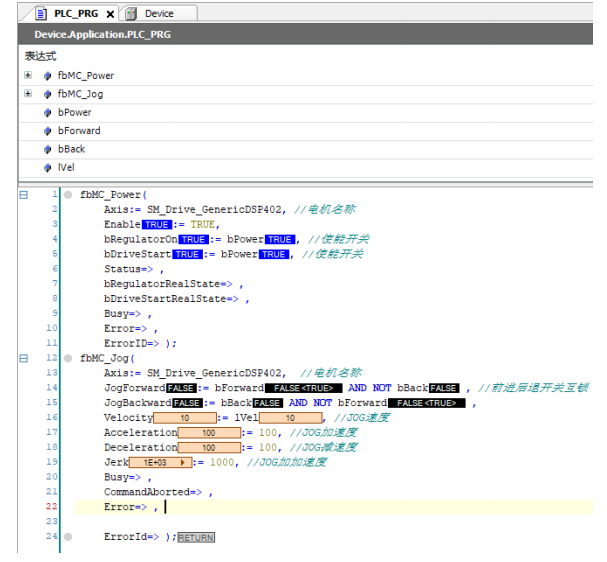

13、在调用的功能块中,填入相关变量,如下图所示。



14、按照步骤9-13的方法,调用JOG功能块,并填入相关变量。程序如图所示。



八、程序下载和设备登录

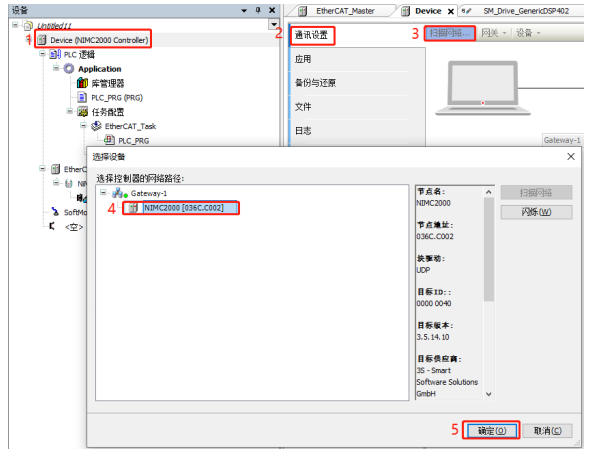

1、打开Device界面。

2、打开通讯设置。

3、点击扫描网络。

4、选择NIMC2000。

5、点击确定。

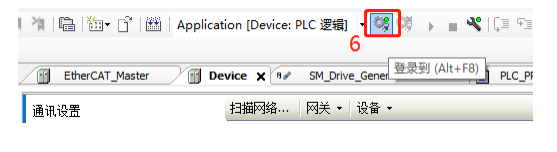

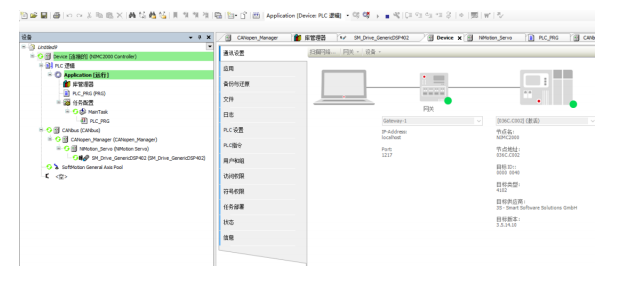

6、点击如图所示图标,登录到设备,同时程序会自动下载至控制器。

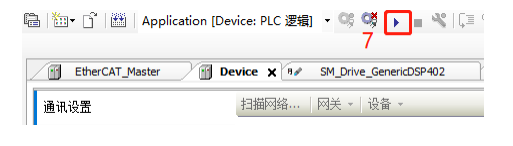

7、登录完成后,点击如图所示图标,启动控制器。



8、启动完成后,如图所示。



九、程序调试

1、打开PLC_PRG窗口。

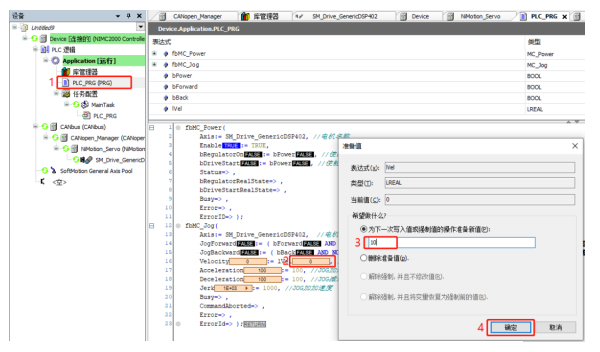

2、更改JOG设定速度,双击lVel变量。

3、在弹出的窗口中,输入JOG速度的准备值。

4、点击确定。

5、按Ctrl+F7 组合键,将准备值写入lVel变量。

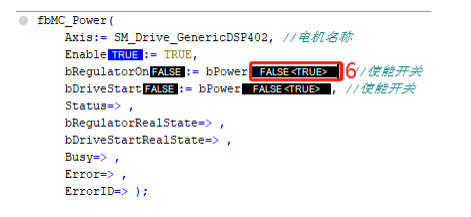

6、双击bPower状态,使准备值变为TRUE

7、按Ctrl+F7 组合键,把准备值TRUE写入bPower,则电机使能。



8、按照步骤6- 7所示的方法,操作bForward或bBack变量,则可实现伺服电机的正反转运动。
