什么是电机的开环和闭环


电机是现代工业和生活中不可或缺的一部分,无论是电动工具、电动汽车还是工业机器人,都离不开电机的驱动。电机的控制系统根据有无反馈信号可以分为开环和闭环两种类型,这两种系统各有其特点和应用场景。


1. 开环控制系统

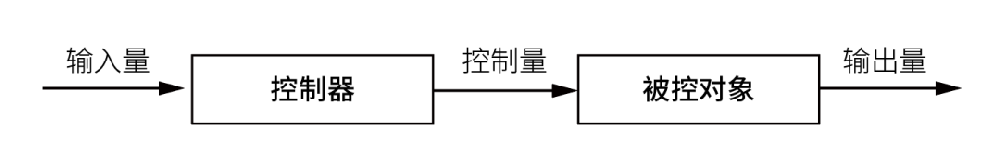

开环控制系统是电机控制系统中最简单的一种形式,它没有反馈环节,输入信号经过控制器直接控制电机的运行。

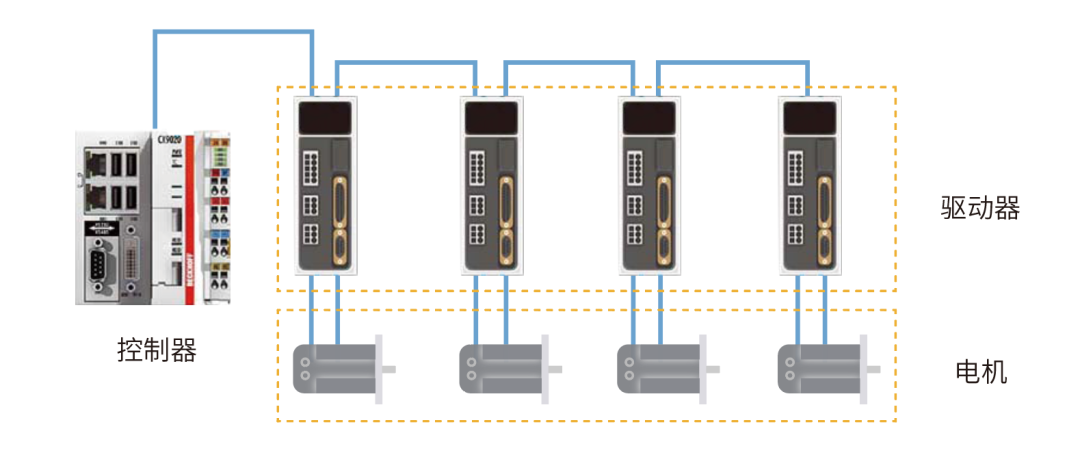

其系统组成一般为控制器、驱动器、电机。这种系统的优点在于结构简单,成本低,但是它的缺点也很明显,那就是无法对系统的误差进行修正,电机运行的精度和稳定性相对较差。开环控制系统主要应用于对精度要求不高的场合,例如电风扇、洗衣机等家电。


2. 闭环控制系统

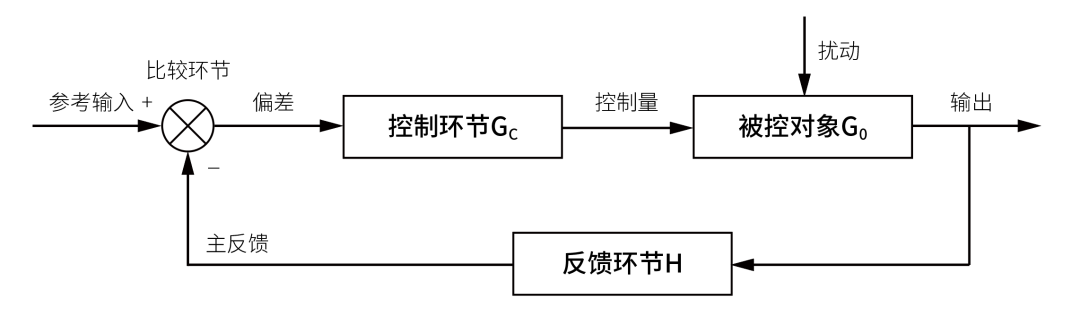

为了提高电机的运行精度和稳定性,人们开发出了闭环控制系统。闭环控制系统通过反馈环节,将电机的输出信号反馈给控制器,控制器根据反馈信号和设定值进行比较,计算出误差,然后调整输入信号,使电机的输出尽可能接近设定值。

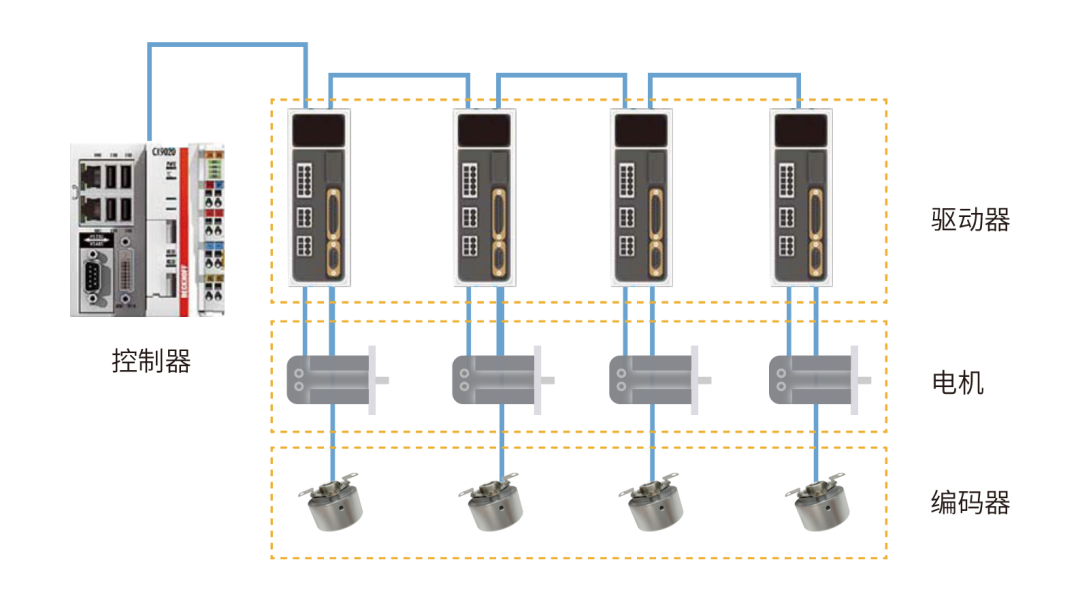

其系统组成一般为控制器、驱动器、电机、编码器等。闭环控制系统可以有效地减小误差,提高电机的运行精度和稳定性。


3. 一体化电机

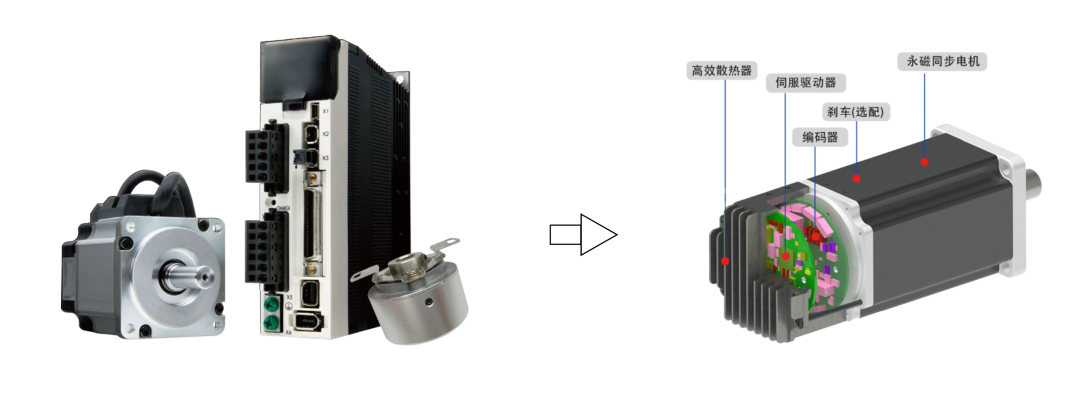

一体化电机系统是近年来发展起来的一种新型电机控制系统。它将电机与驱动器集成在一起,实现了电机与驱动器的无缝连接。这种系统的优点在于结构紧凑、体积小、易于安装和维护。同时,由于控制器直接集成在电机内部,可以更快速地响应电机的运行状态并进行调整。因此,一体化电机系统在许多领域都具有广阔的应用前景,如机器人、自动化生产线等。


电机的开环、闭环和一体化电机系统各有其特点和应用场景。开环系统结构简单、成本低,适用于对精度要求不高的场合;闭环系统可以提高电机的运行精度和稳定性,适用于对精度要求较高的场合;而一体化电机系统则具有结构紧凑、易于维护等优点,适用于需要紧凑型、高性能电机的场合。在实际应用中,可以根据具体需求选择合适的电机控制系统。
