【使用教程】NIMC301-A控制器软件操作使用示例



【NIMC301-A控制器软件操作使用示例】



1、前期准备


软件:NIMCS2000V1.0.4.b1

设备:笔记本电脑、NIMC301-A控制器、一体化步进电机

连接设备:接线很简单,按照接口插好即可

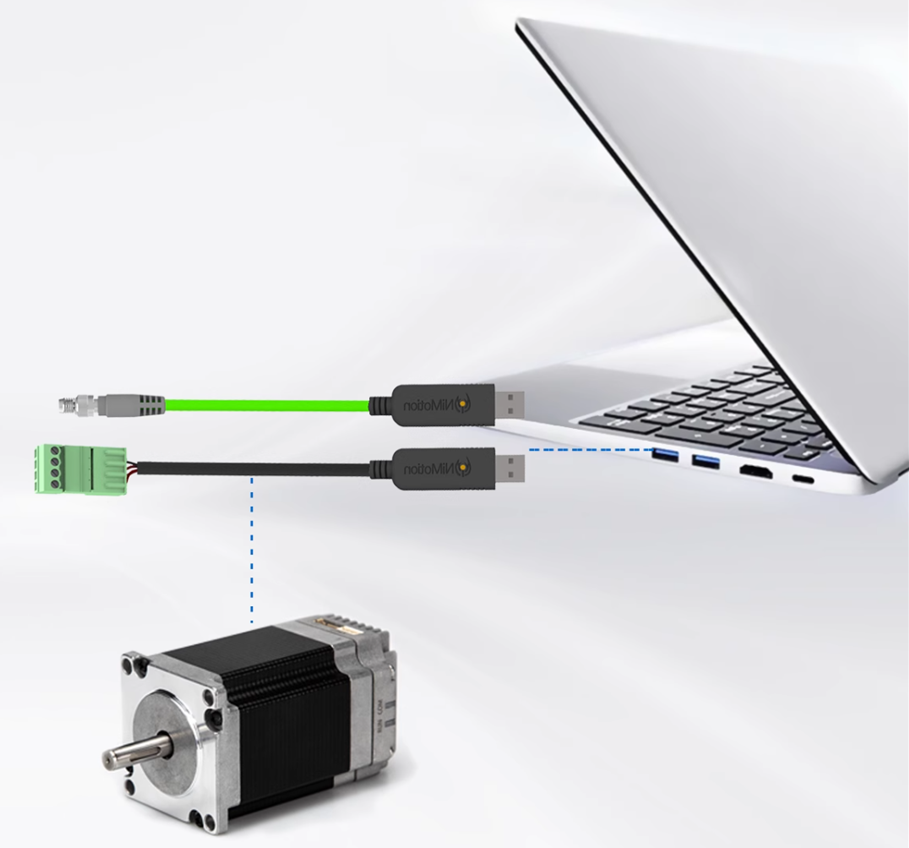

接线示意图


2、操作步骤


下面以我司的上位机软件和一体化步进电机为例来为大家演示测试,如大家在使用过程中出现问题请及时联系我们。


1. USB端口设置修改

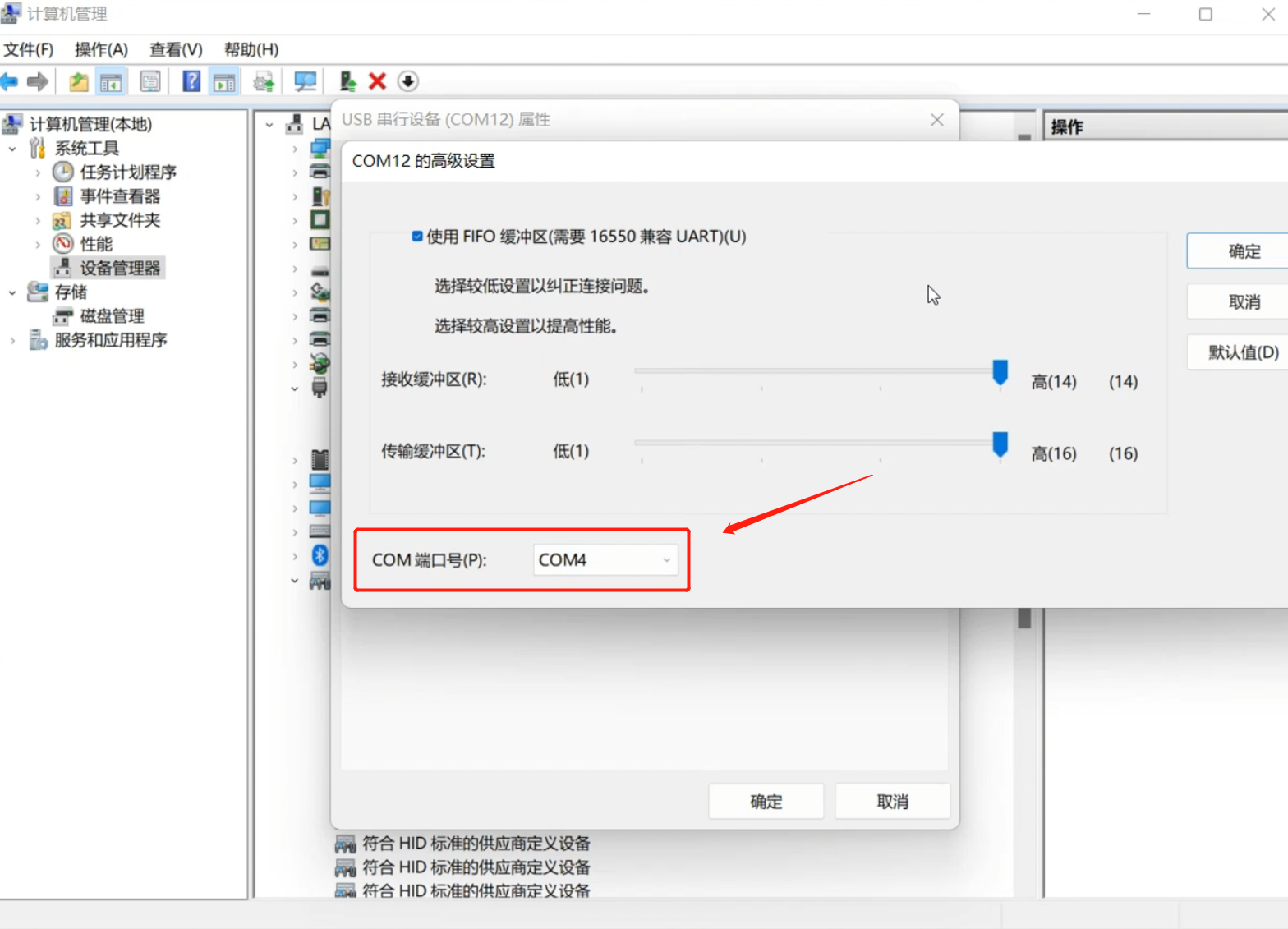

右击“计算机”,依次点击“管理”、“设备管理器”、“USB串行端口COM12”、“属性”、“端口设置”、“高级”,在修改端口号位置修改为“COM4”,然后重新插拔控制器 。(本示例程序中HMI屏默认设置的端口号为COM4,所以需将识别出的端口的其中一个修改为COM4)




2. 控制器软件(NIMCS2000)

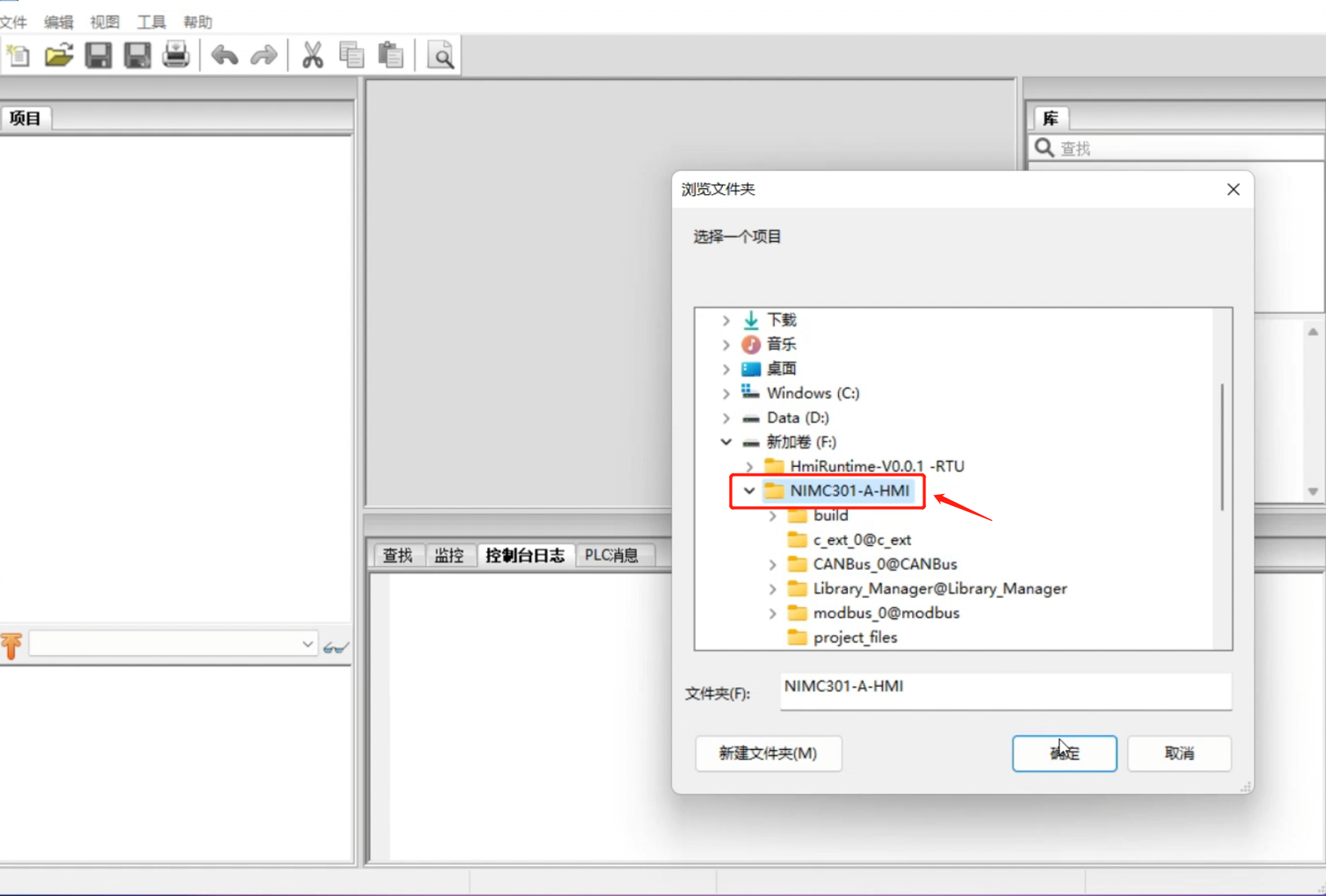

打开控制器软件(NIMCS2000),打开样例工程。

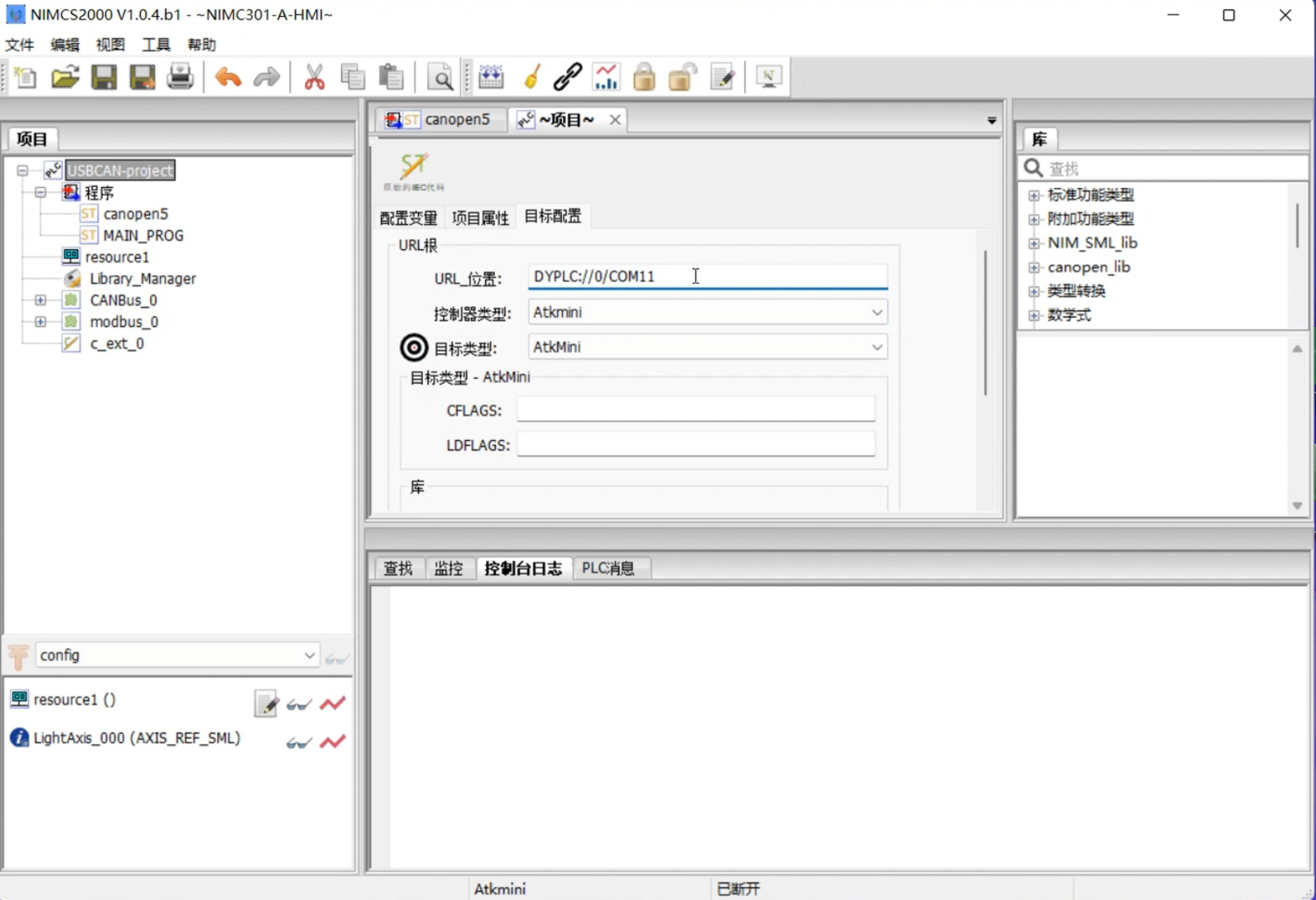

点击左上角项目名称,检查端口号,确认与设备管理器的另一个端口号一致,如不一致,需在软件中修改为对应的端口号(每个电脑不同,本机的另一个端口为COM11,所以程序中设置为COM11)。

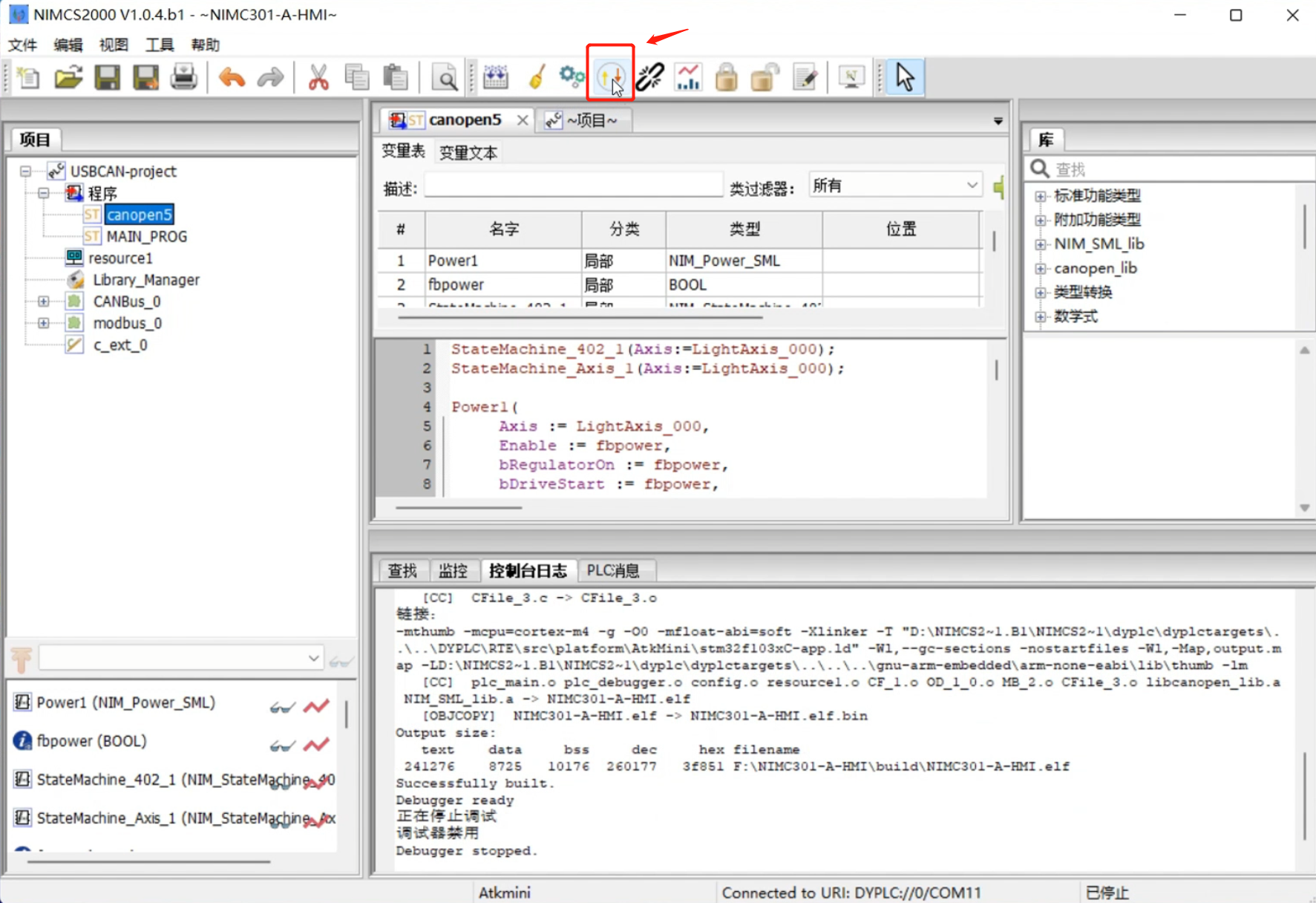

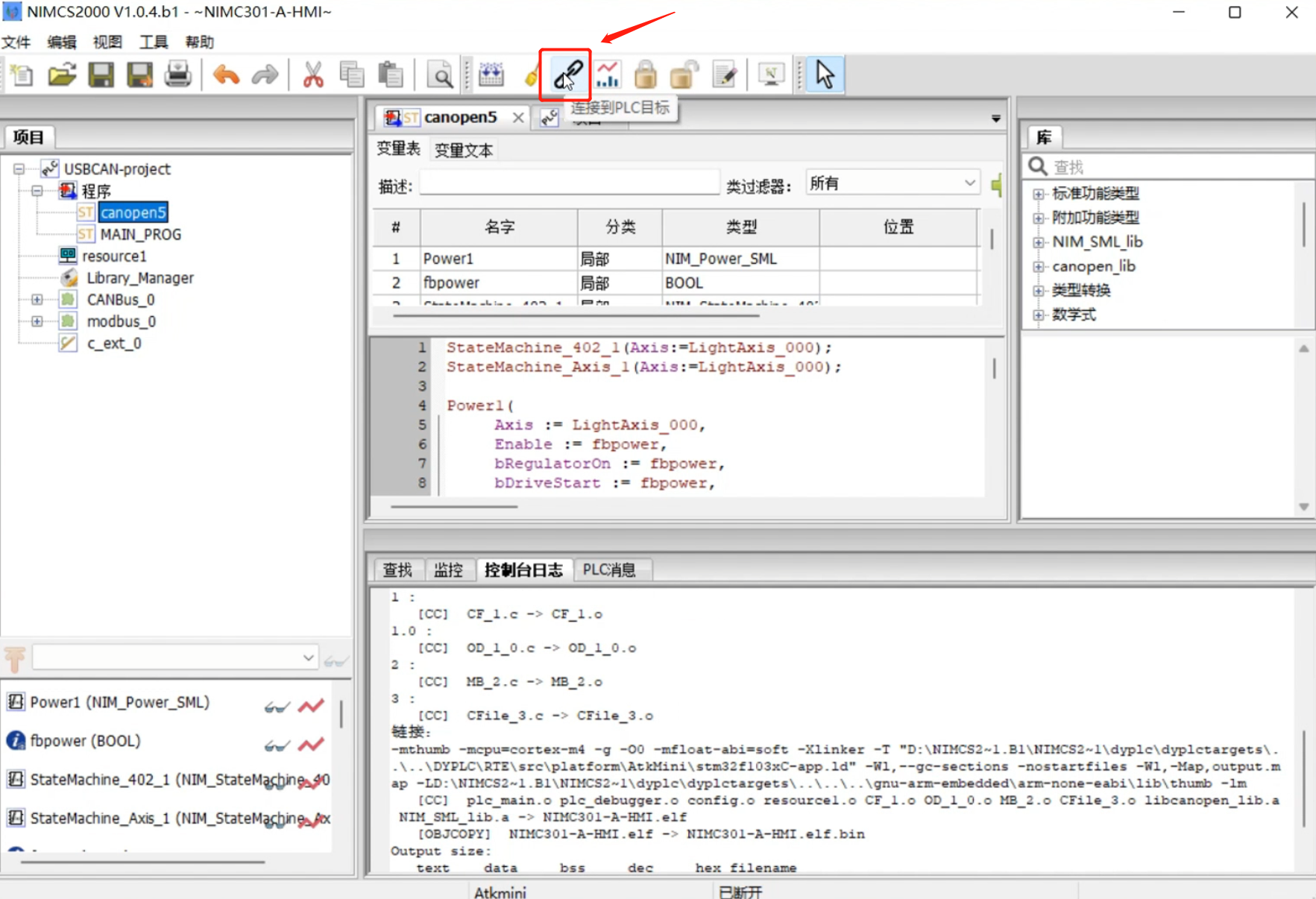

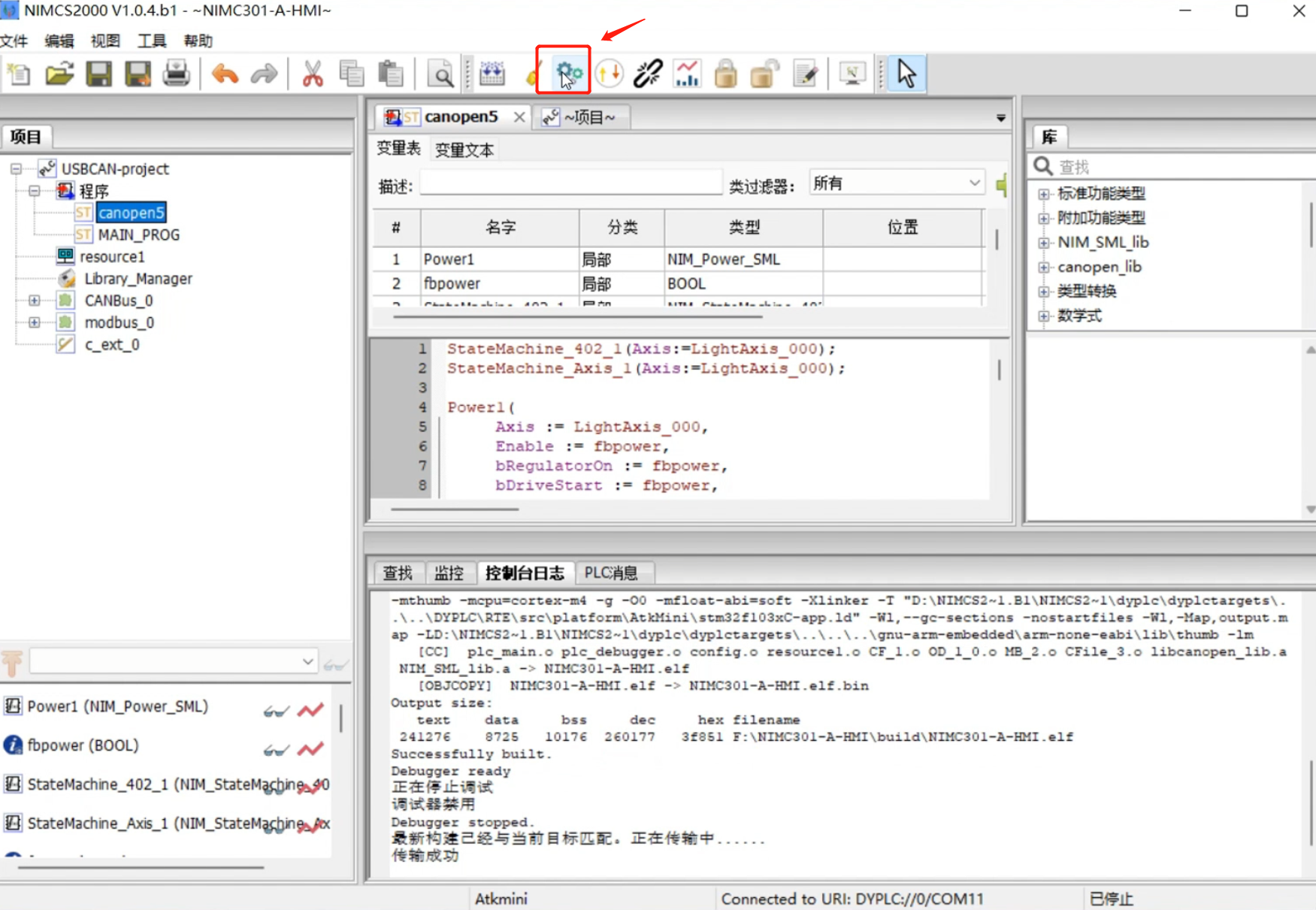

操作依次点击“连接到PLC”、“传输”,注意观察控制器日志,传输成功后点击“启动"。






3、HMI软件

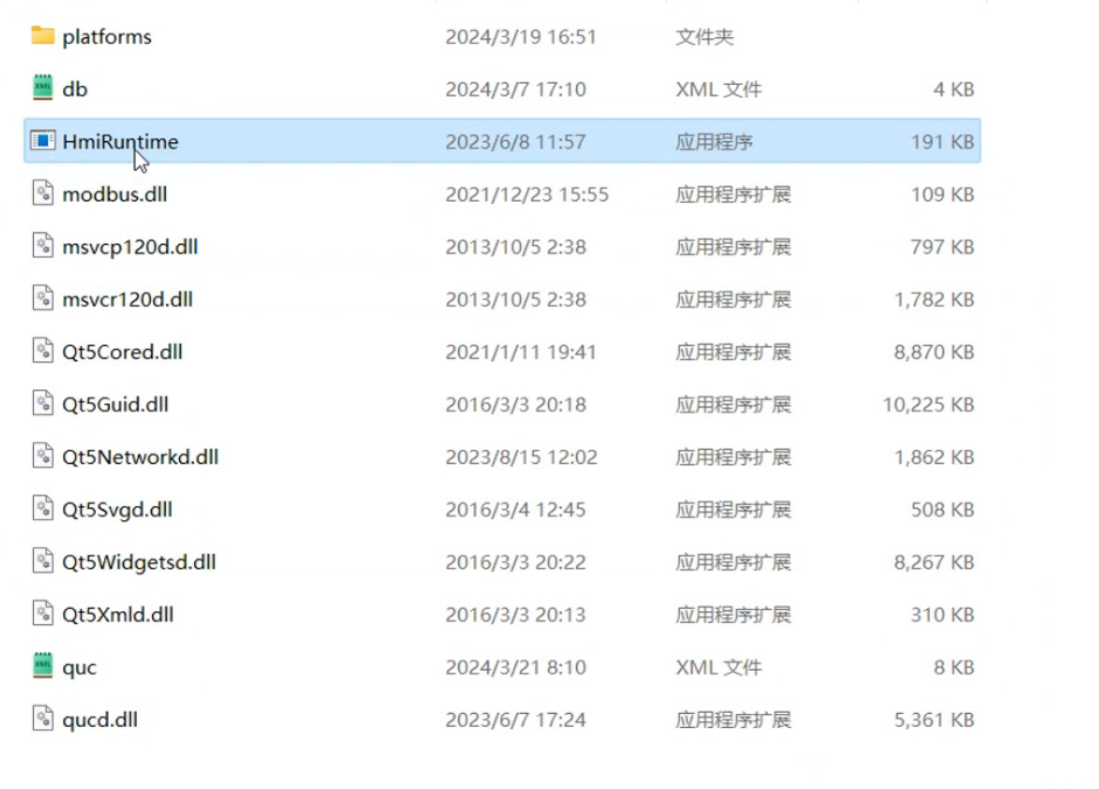

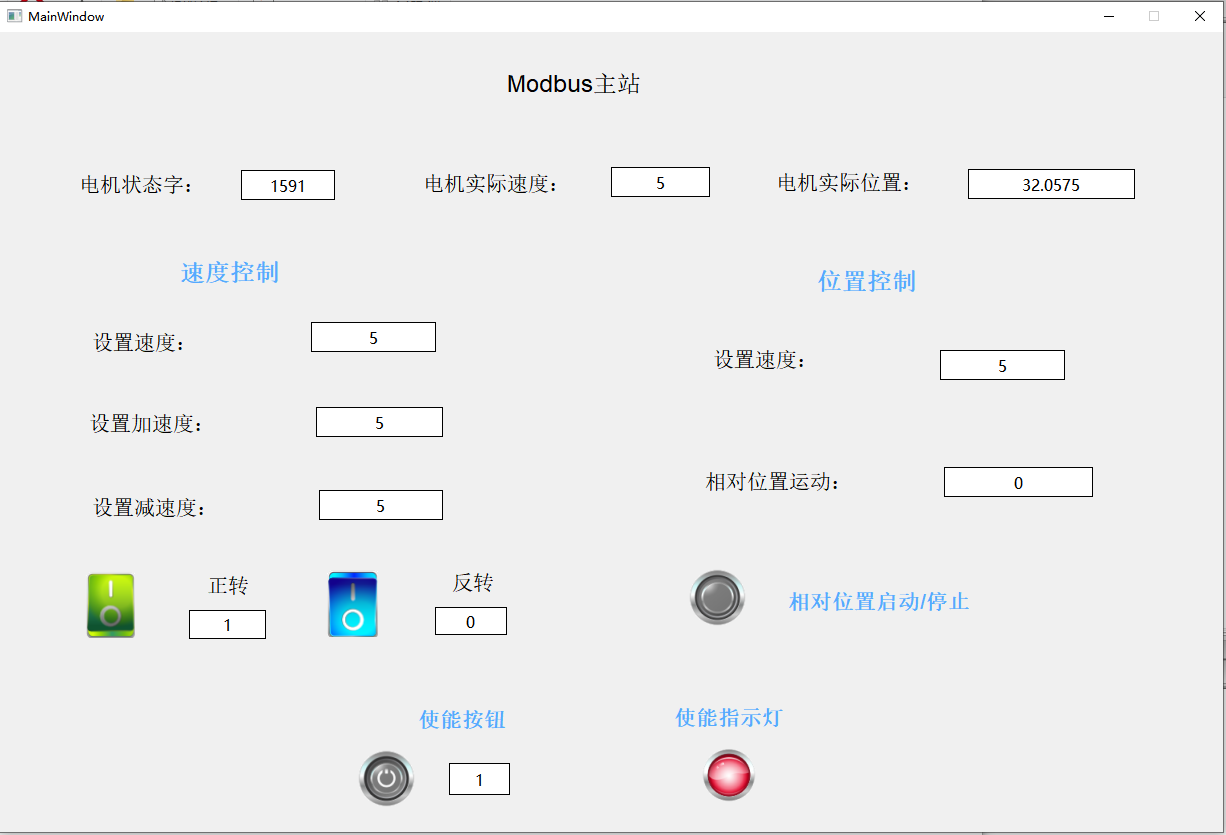

打开HMI样例程序,电机状态字显示不为0则表示通讯正常,随机设置速度、加减速度值,点击使能按钮,点击正转和反转按钮测试。



在经过以上步骤后,控制器已经可以初步地控制电机运行了,在实际需求中您可以根据自己的项目需求去开发程序来满足实际的要求。
