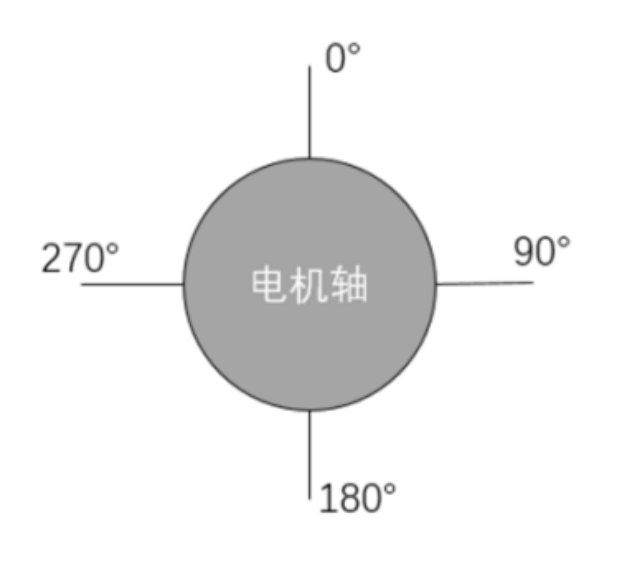

在工业自动化、机器人技术及精密控制领域,电机作为核心执行元件,其稳定运行和精确控制对于整个系统的性能至关重要。 然而,电机在运行过程中可能会遭遇突然断电的情况,这会导致电机失去驱动力并停止在当前位置,甚至在某些情况下发生位置偏移。 因此,电机掉电后的位置恢复机制成为了一个关键技术问题。本文将基于一体化电机内置的绝对值编码器探讨电机掉电后位置恢复的原理机制,以期为相关领域的研究与应用提供参考。 一、电机掉电后的位置偏移现象 当电机突然断电时,由于惯性作用、负载影响及机械结构间隙等因素,电机的转子可能会继续旋转一段距离后停止,或者因负载的反向作用而发生反向移动,从而导致位置偏移。 这种位置偏移对于需要精确控制位置的系统来说是不可接受的,因此必须采取措施进行恢复。 二、电机掉电后位置恢复的基本原理 电机掉电后位置恢复的基本原理是,在电机重新上电后,通过某种方式确定电机的当前位置,并驱动电机回到预设的起始位置或安全位置。这一过程涉及位置检测、控制算法、机械结构等多个方面的协同工作。 三、电机掉电后位置恢复的机制 1. 位置检测机制 位置检测是电机掉电后位置恢复的第一步。在电机断电期间,传统的位置检测元件(如增量式编码器)可能无法正常工作,因此需要采用其他方式来确定电机的位置。 绝对编码器 绝对编码器能够在断电时保存当前位置信息,当电源恢复时,控制器读取编码器中的位置数据,直接确定电机的位置。 机械限位开关 在机械结构上安装限位开关,当电机触碰到开关时,会触发信号,表明电机已到达某个特定位置。通过读取这些信号,可以间接推断出电机的当前位置。 磁编码器或磁传感器 利用磁场的变化来检测电机的位置。当电机断电时,磁编码器或磁传感器可以保持对磁场变化的记忆,从而在电源恢复后提供位置信息。 2. 控制算法机制 在确定了电机的当前位置后,需要通过控制算法来驱动电机回到预设位置。控制算法的选择取决于电机的类型、负载特性以及系统的要求。 开环控制 对于步进电机等开环控制电机,可以通过发送脉冲信号来驱动电机进行单步运动。在电机掉电后,需要重新发送脉冲信号,使电机逐步移动到预设位置。 闭环控制 对于伺服电机等闭环控制电机,可以通过编码器或传感器实时检测电机的位置,并将检测到的位置与预设位置进行比较,通过控制算法调整电机的运动,使电机精确到达预设位置。 注:我司一体化电机全部内置绝对值编码器。 四、电机掉电后位置恢复说明 这里只探讨绝对值编码器电机掉电后位置恢复的原理机制 1. 在电机上电过程中可准确记录位置变化 2. 电机断电后,以断电时位置为0°,电机轴的转动范围不超过正负180°,再次上电后,电机可更新至准确位置值 3. 如果电机断电后,电机轴的转动范围超过180°,上电后的位置会以整圈(10000)丢失 例如: 如图中所示,假设断电时位置为0,角度为0° 1. 断电后,电机轴的转动转动至90°(逆时针或顺时针,或者转很多圈),上电后位置为2500 2. 断电后,电机轴的转动转动至270°(逆时针或顺时针或者转很多圈),上电后位置为-2500 3. 电机断电后的位置计数始终在-5000和5000以内 |
