一体化步进伺服电机在显微镜载物台中的应用




【显微镜载物台】


显微镜作为科学研究与医学诊断中不可或缺的工具,其精确性和稳定性对于观察结果至关重要。载物台作为显微镜的重要组成部分,承载着待观察的样本,其运动精度和响应速度直接影响着观察的效果。近年来,一体化步进伺服电机在显微镜载物台中的应用逐渐受到关注,为显微镜技术的发展带来了新的突破。

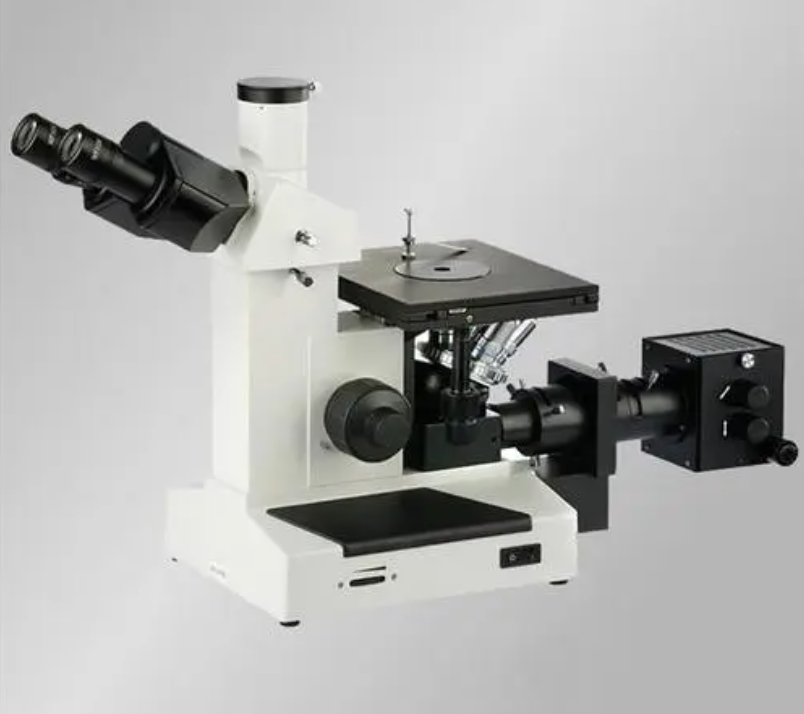

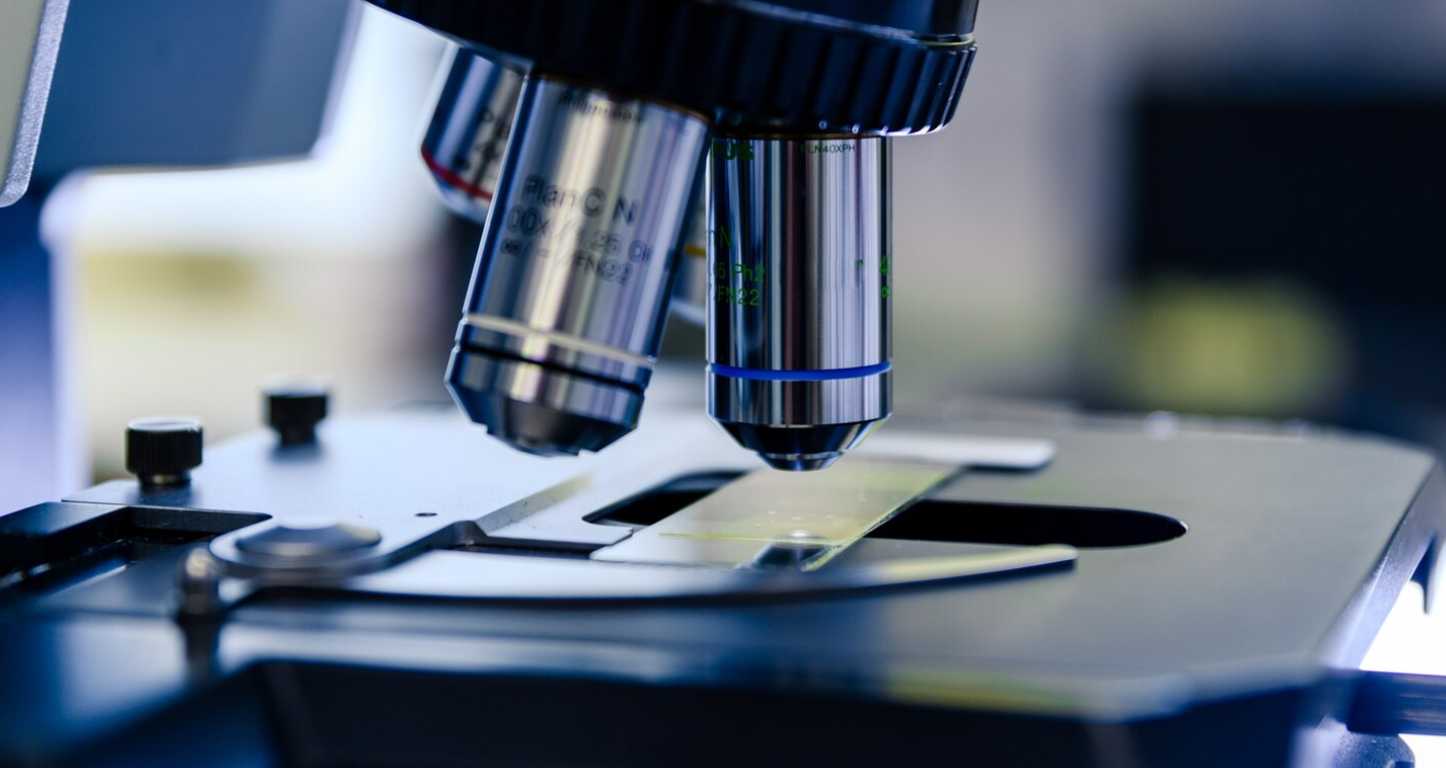

显微镜载物台是显微镜的一个重要部件,主要用于放置被观察的物体。它位于物镜的下方或上方,形状有方、圆两种,中央通常有一通光孔,用以保证光线能够透过并照射到样品上。载物台上装有标本推进器(推片器),推进器左侧有弹簧夹,用以夹持标本,确保样品在观察过程中的稳定性。载物台下有推进器调节轮,通过它可使标本在载物台上进行左右、前后方向的移动,从而方便实验者将样品准确地放置在显微镜的视场中心。




在显微镜载物台中,一体化步进伺服电机主要用于驱动载物台的X、Y轴运动。通过精确控制电机的步进角度和速度,可以实现载物台微米级甚至纳米级的精确移动。这种高精度的运动控制使得显微镜能够清晰地观察到样本的细微结构,为科研人员和医生提供了更加准确、可靠的观察结果。

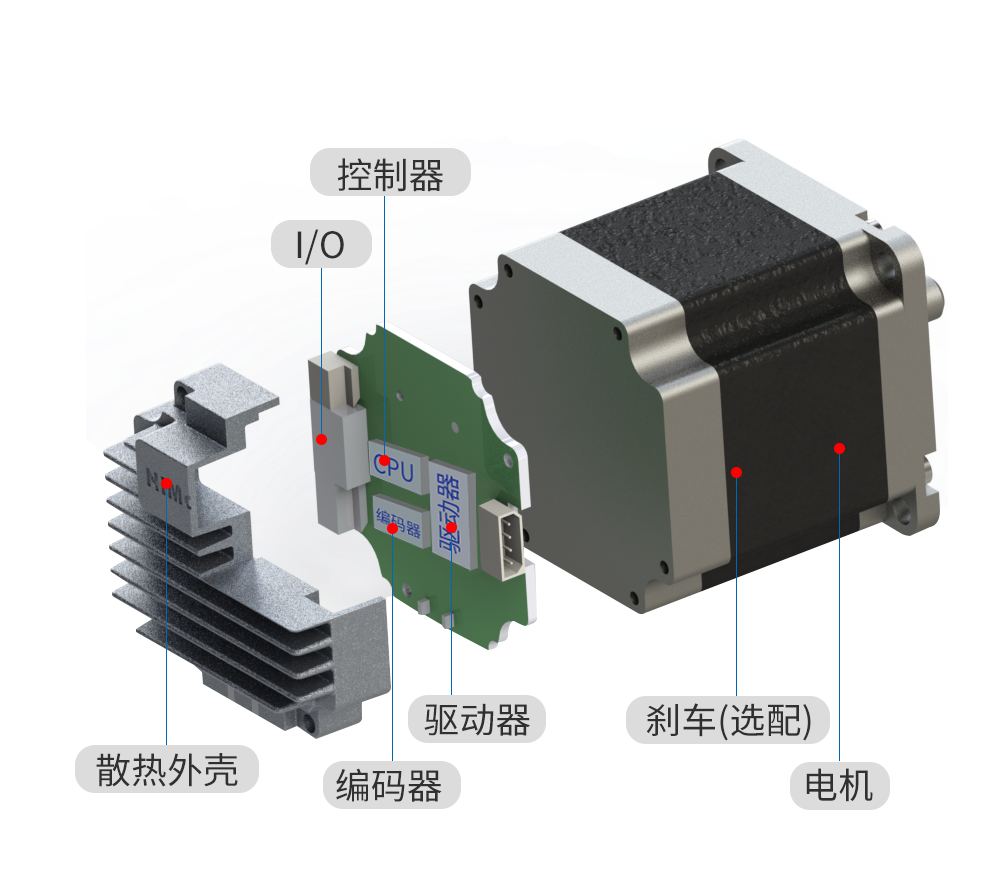

一体化步进伺服电机是一种集成了步进电机、驱动器、编码器等模块的高性能驱动装置。它结合了步进电机的精确步进特性和伺服电机的精确控制能力,能够在微观尺度上实现高精度、高速度的运动。这种电机的应用,极大地提升了显微镜载物台的性能和稳定性。





【解决方案】


基于一体化电机的紧凑设计我们可对显微镜载物台进行改造升级。



立迈胜电气方案系统图


在显微镜载物台的精密控制系统中,XYZ轴的精准运动至关重要,它直接关系到显微镜观察结果的准确性和清晰度。为此,我们特别选用了STM42一体化步进伺服电机来驱动载物台的XYZ轴运动。这款电机集成了步进电机的精确步进特性和伺服电机的精确控制能力,使得载物台的运动控制达到了前所未有的高度。


在位置控制方面,STM42一体化步进伺服电机表现出了出色的性能。通过精确的算法和控制策略,电机能够准确地按照预设的位置轨迹进行运动,确保载物台上的样品能够精确地定位在显微镜的视场中心。这种高精度的位置控制不仅提高了观察的准确性,也极大地提升了实验的效率和可靠性。

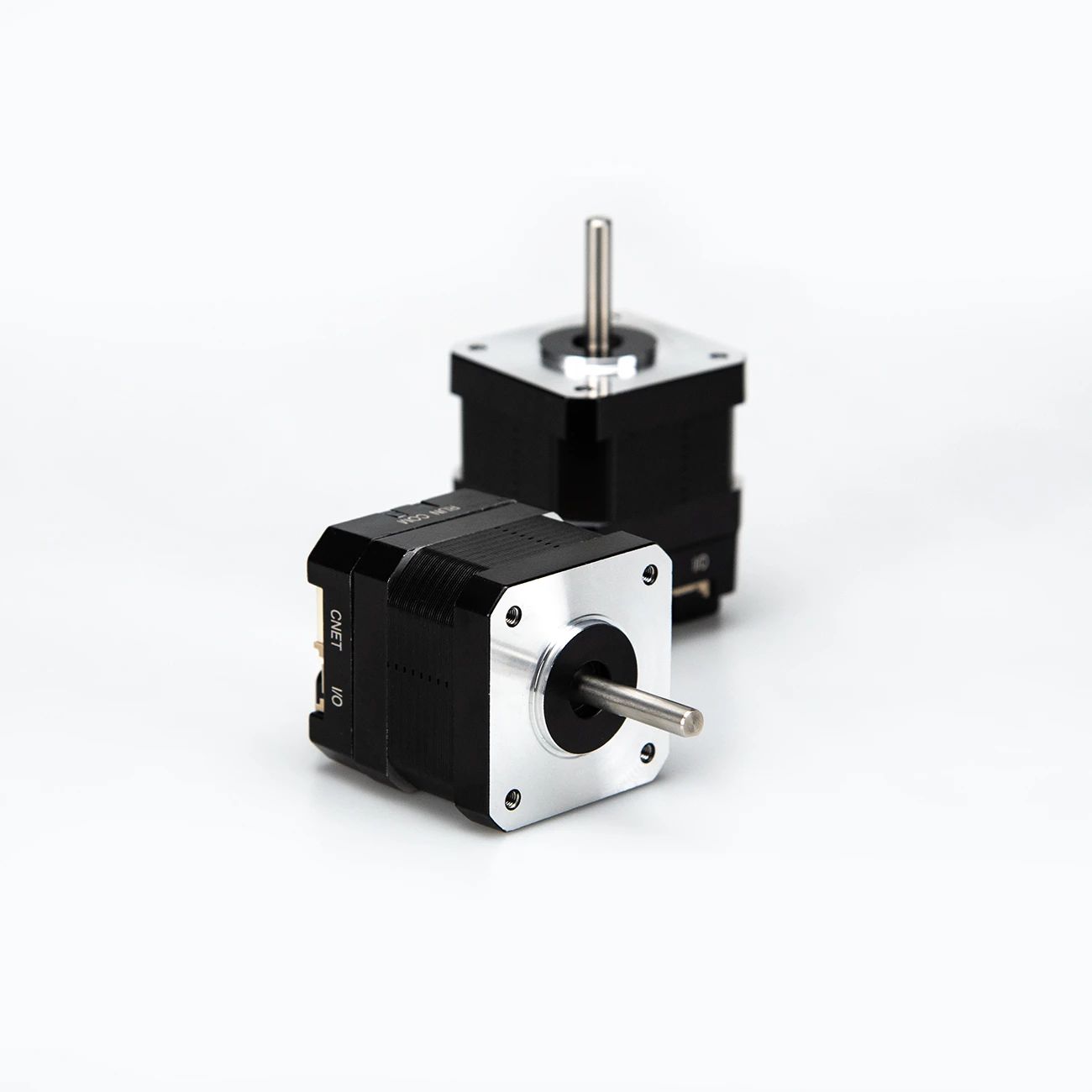

电机型号:STM4248B


对XYZ轴移动搭配STM42系列一体化步进伺服电机,使用位置控制精准,运行噪音小,动作流畅,方便人员操作,能更好地实现控制精度要求。


一体化步进伺服电机优势

高集成度提升设备便携性:一体化步进伺服电机集成了步进电机、伺服驱动器、编码器和控制器等功能模块,大大减少了设备的体积和重量。同时,简化系统布线、减少潜在故障点。

灵活性满足多样化需求:一体化步进伺服电机支持CANopen/Modbus通信,可以根据需要进行灵活的控制和调整,适应不同的工作需求。

高精度定位提升测量精度:一体化步进伺服电机具有较高的定位精度,能够实现移动设备的高精度定位。

多种控制模式:支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式;支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率:一体化步进伺服电机具有快速的响应速度,能够快速调整检测设备的角度和位置。这意味着检测单元可以更快速地获取样品信息,提高设备的工作效率和响应能力。

完善的报警功能:一体化步进伺服电机上电自检诊断,能及时发现硬件故障,避免影响系统运行搭载多种安全保护功能, 通过 LED 闪烁警报,直观显示电机当前状态,同时具备过压/欠压、过热、过流、堵转报警等保护功能。
