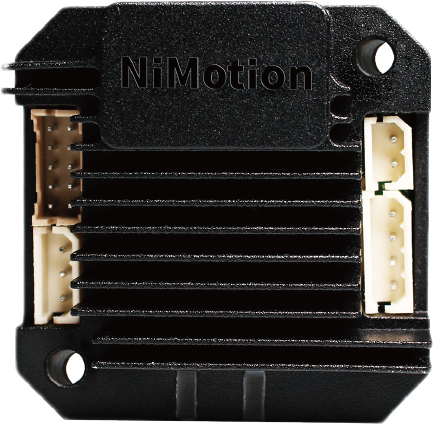

SDM4203步进电机驱动器


SDM4203 步进电机驱动器


SDM4203步进电机驱动器是一种总线驱动器,最大峰值4A,可根据电机的额定电流灵活配置,小型驱动。


 特点

 数字量输入输出

 支持过压、欠压、过热、过流、等保护功能

 自动半流(可配置)






技术参数

输入电压

 10VDC~36VDC

数字量输入/输出

 可配置5个数字量输入,2个数字量输出

 高电平3.3VDC/5V/24V,低电平0VDC~0.5VDC


控制模式

 位置模式、速度模式、原点回归模式


使用环境

 温度0℃~40℃

 相对湿度10%RH~85%RH

 无凝结场合、无腐蚀性气体、无可燃性气体、无导电灰尘以及无油雾


电流

 采用矢量控制(FOC),最大峰值4A,可根据电机的额定电流灵活配置


网络控制

 可选CAN/CANopen,RS-485,RS232通信方式


细分

 1、2、4、8、16、32、64、128细分,可软件设置


报警功能

 支持过压、欠压、过热、过流、堵转等保护功能

 支持当前报警和历史报警的查询


安装背板

 支持安装三种背板(标准型、直立型、L型)

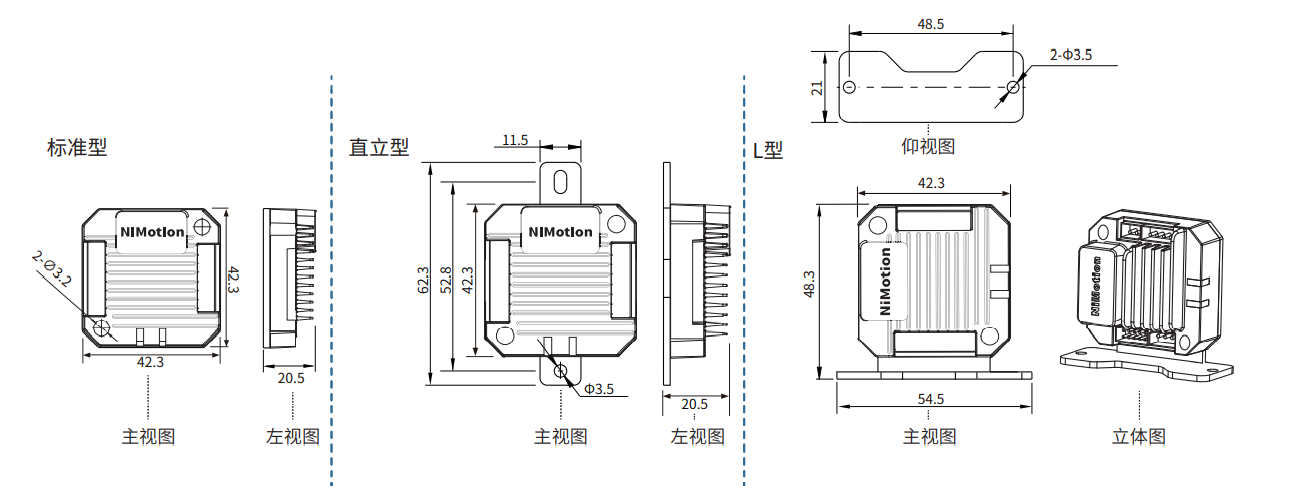

外形尺寸
