SDM57_PI驱动器


SDM57-PI驱动器

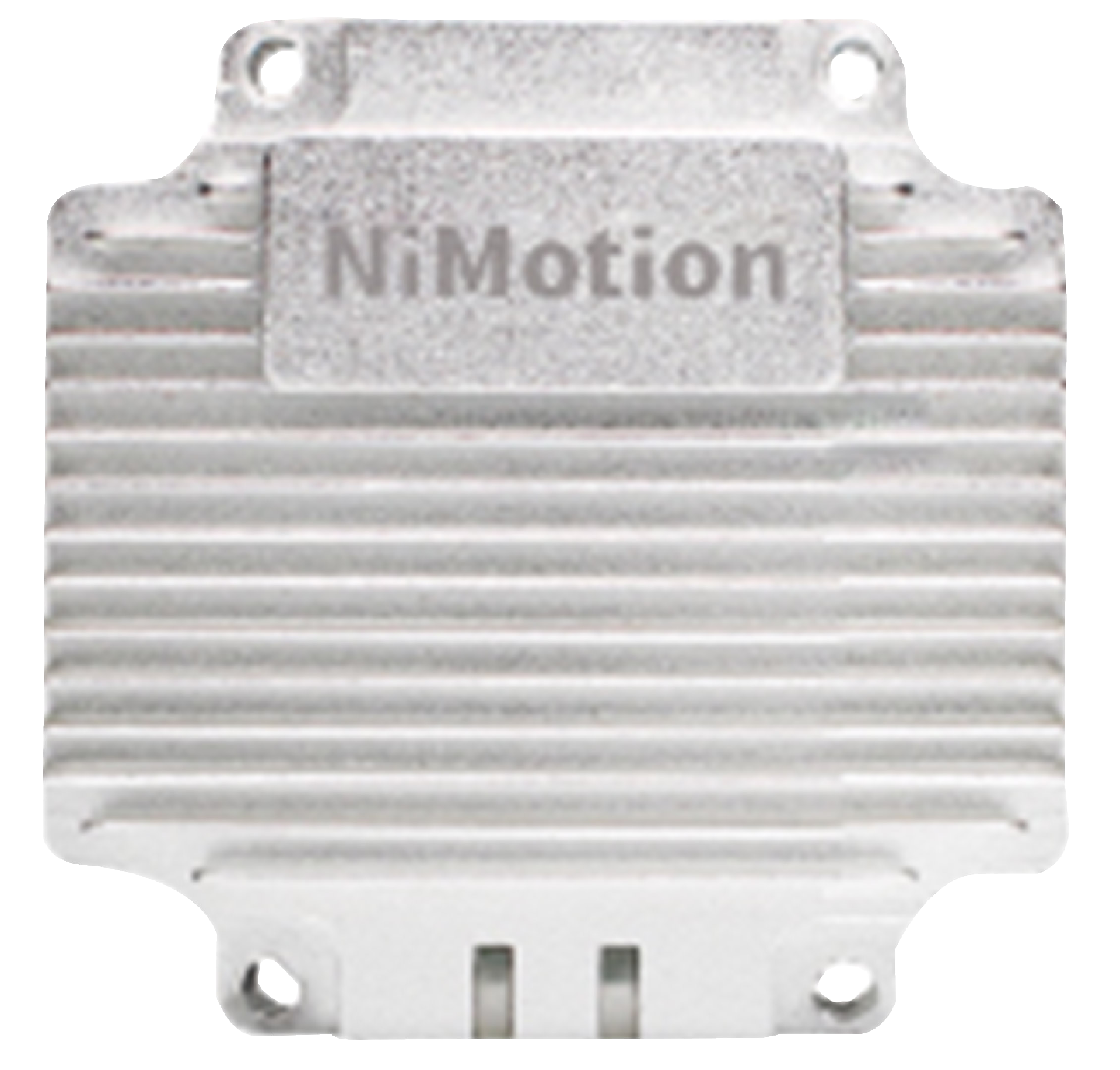

SDM57-PI驱动器是一种小型驱动控制装置,用于步进电机驱动,支持安装三种背板(标准型、直立型、L型),小型驱动。


 特点

 数字量输入输出

 支持过压、欠压、过热、过流、等保护功能

 自动半流(可配置)






技术参数

输入电压

 10VDC-36VDC

数字量输入/输出

 可配置3个数字量输入,1个数字量输出

 输入高电平5VDC~30VDC,低电平0VDC~2VDC

• 最大开漏输出100mA


怠机电流

 自动半流(可配置)


PWM输入频率

 ≤250KHz


控制接口

 支持5VDC、24VDC,共阳极接法

 支持方向信号、脉冲信号、脱机信号

 光耦隔离


保护

 支持过压、欠压、过热、过流等保护功能


运行电流

 峰值4A,实际使用0.5~4A可调


使用环境

 温度0℃~40℃

 相对湿度10%RH~85%RH

 无凝结场合、无腐蚀性气体、无可燃性气体、无导电灰尘以及无油雾


安装背板

 支持安装三种背板(标准型、直立型、L型)

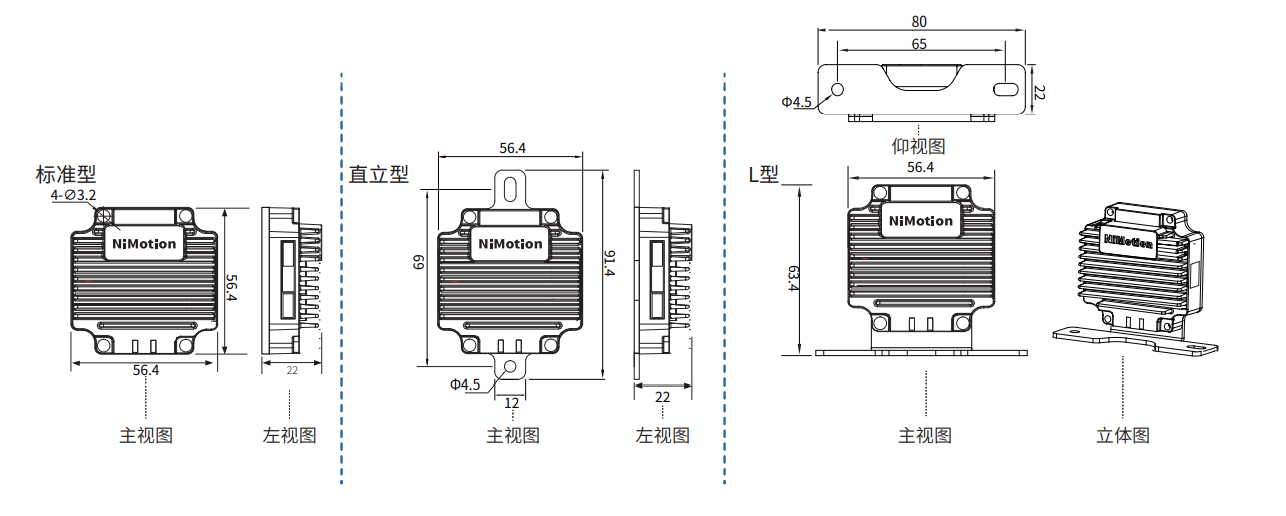

外形尺寸
