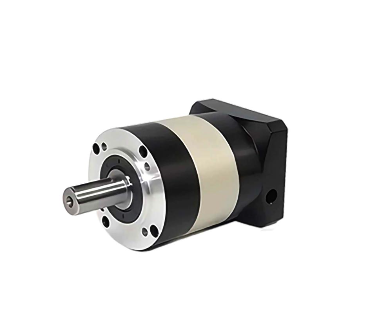

20法兰尺寸行星减速机 | ||
| 20 法兰尺寸行星减速机适配立迈胜法兰尺寸 20mm 的一体化步进伺服电机，是在 20mm 的极限物理边界内，实现了扭矩、精度、 效率与成本的精妙平衡。它特别适合用于微型医疗设备（如胰岛素泵、手术器械）、便携式精密仪器、微型机器人关节、智能家居 驱动单元等对空间和重量有严格限制，同时要求可靠动力传输和一定控制精度的场合。 | |
特点 ● 标准直齿结构 ● 低噪音、高转速、高转矩、低间隙、高效率、高稳定性 | ||
 | 直齿减速机选型 | ||||
| 型号 | 产品形态* | 级数 | 减速比 | 适配电机 | |
| NR22Y | 同轴圆法兰 | 一级 | 4/5 | STM20系列 步进电机 | |
| 二级 | 16/20/25 | ||||
| 三级 | 64/100/125/140 | ||||
| 减速机基座宽度：22mm | |||||
| NR22Y系列减速机性能参数 | |||||||
| 型号 | 级数 | 减速比 | 额定输出扭矩（N·m） | 转动惯量（kg·cm2） | 效率 | 回程间隙 | 机身长度 | |
| NR22Y | 1 | 4 | 2.0 | 0.14 | 92% | 12 | 28 | |
| 5 | 2.0 | 0.14 | ||||||
| 2 | 16 | 2.0 | 0.07 | 84% | 18 | 35.8 | ||
| 20 | 2.0 | 0.07 | ||||||
| 25 | 2.0 | 0.07 | ||||||
| 3 | 64 | 2.0 | 0.03 | 77% | 25 | 43.6 | ||
| 100 | 2.0 | 0.03 | ||||||
| 125 | 2.0 | 0.03 | ||||||
| 140 | 2.0 | 0.03 | ||||||
| 额定输入转速(rpm) | 5000 | |||||||
| 最大输入转速(rpm) | 10000 | |||||||
| 最大径向负载(N) | 50 | |||||||
| 最大轴向负载(N) | 20 | |||||||
| 平均寿命(h) | 8000 | |||||||
| 噪音(dB) | ≤54 | |||||||
| 润滑方式 | 长效润滑 | |||||||
| 使用温度范围 | -20℃~+90℃ | |||||||
| 普通公差（mm） | ±0.5 | |||||||
| 外形尺寸 |
|
