NM一体化滑台(开放式)


NM一体化滑台(开放式)

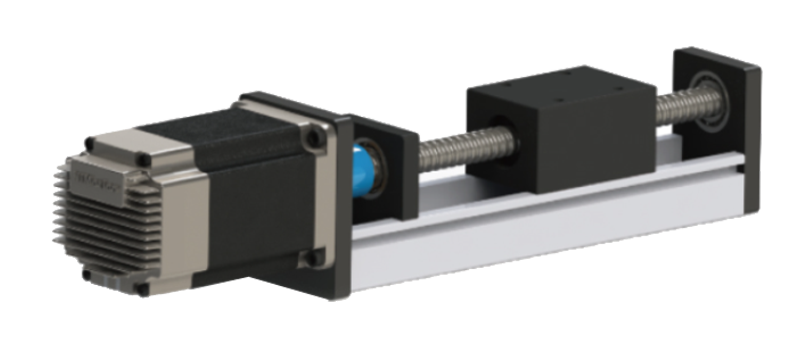

NM系列开放式一体化滑台是一款高性价比的丝杆直线模组,有效行程≤1000mm。采用开放式结构,配置单/双导轨单滑块,丝杆两端均采用轴承固定以提高稳定性。适用于中低负载中等速度要求,使用环境稳定的场景。


 特点

 开放式结构

 高负载,高定位精度

 高度集成,高效运行,简单易用






1668656583592899.png产品型号

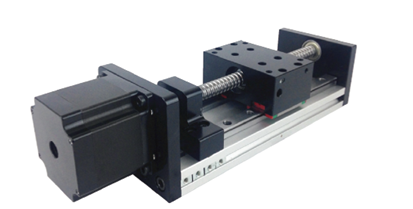

 NM—SGX系列开放式一体化滑台(单轨单滑块)NM—GX80系列开放式一体化滑台(双轨单滑块)
 型号NM-SGX NM-GX80
   最高定位精度(mm)0.050.05
   有效行程(mm)0~400400~9000~400400~900
   负载(kg)0~300~300~400~40
   最高速度(mm/s)水平10010010080
垂直40204020
   最高负载(kg)水平3050
垂直1520
   适配电机标配STM42系列一体化步进电机(非标配置)
非标STM57系列一体化步进电机(标准配置)
 机械尺寸
   有效行程(mm)50100200300400500600700800900100011001200
   总长(mm)NM-SGX1612113114115116117118119111011111112001311
NM-GX801702203204205206207208209201020112012201320
   总高(mm)65
 滚珠丝杆参数
   有效行程(mm)50100200300400500600700800900100011001200
   丝杆型号1204/1605/1610
   丝杆导程(mm)4/5/10
   丝杆直径(mm)12/16
   丝杆精度等级C7

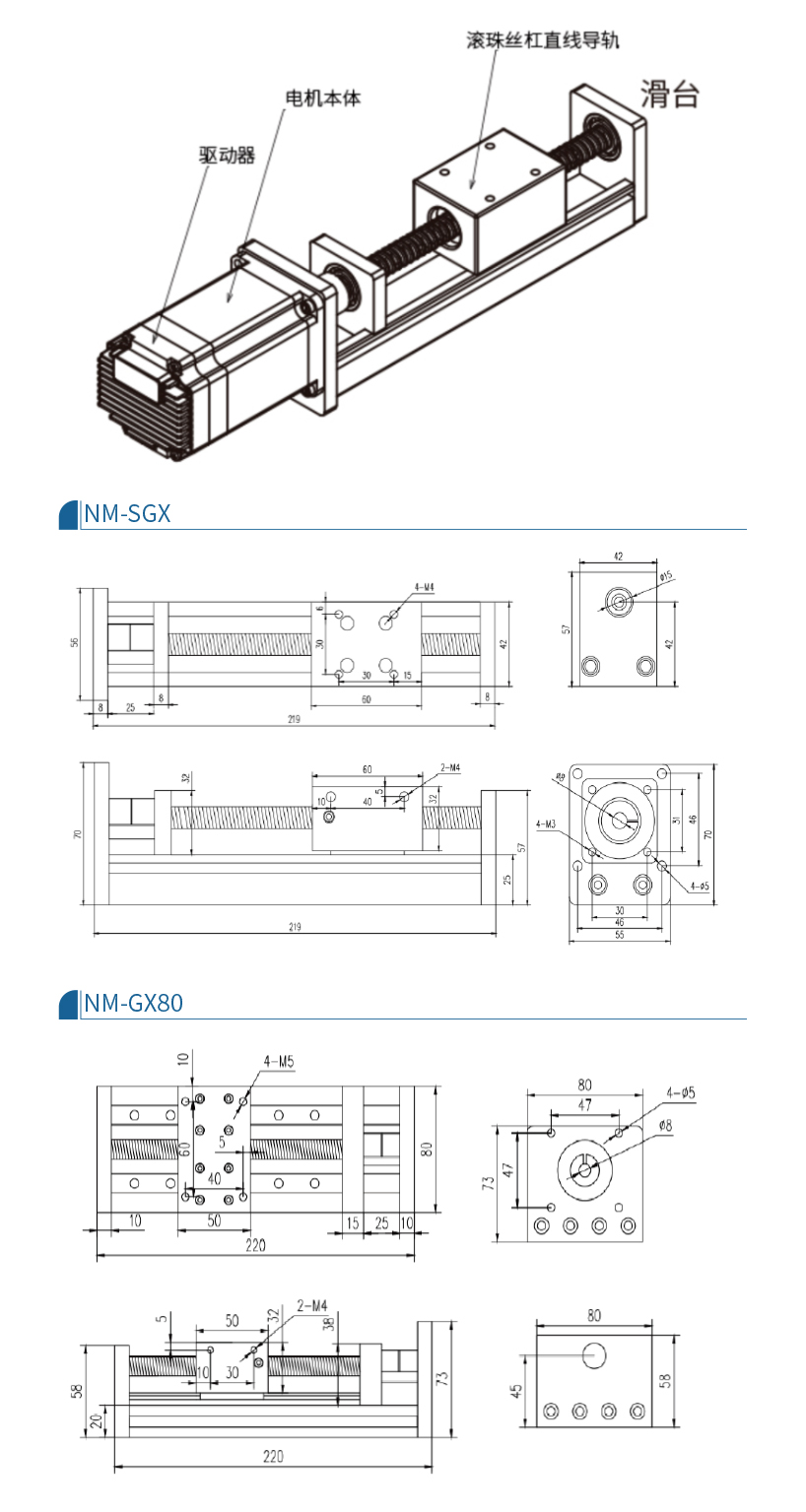

外形尺寸
