NMSD一体化电动缸

发布日期:2022-08-25 浏览次数:142

为什么选择一体化伺服电动缸?采用FOC磁场定向技术 前馈控制技术,CANopen EtherCAT总线通讯,集成设计,体积小。支持S型曲线规划,振动抑制,16段位置速度功能,参数识别,增益调整参数预设

· 精确控制: 配置一体化伺服电机,通过PLC或控制器控制,实现闭环精确定位

· 多段速度、位置功能,搭配控制开关,可自由调节伺服电缸的速度和位置

· 噪音低,节能,干净,高刚性,抗冲击力,超长寿命



产品介绍

NMSD系列一体化电缸集成了一体化伺服电机、高精度滚珠丝杆、模块化设计等技术,使电动缸具有结构紧凑、惯性小、响应快、低噪音和寿命长等特点。

伺服电机与电动缸整体相连,安装容易、使用方便。

折返式直线式


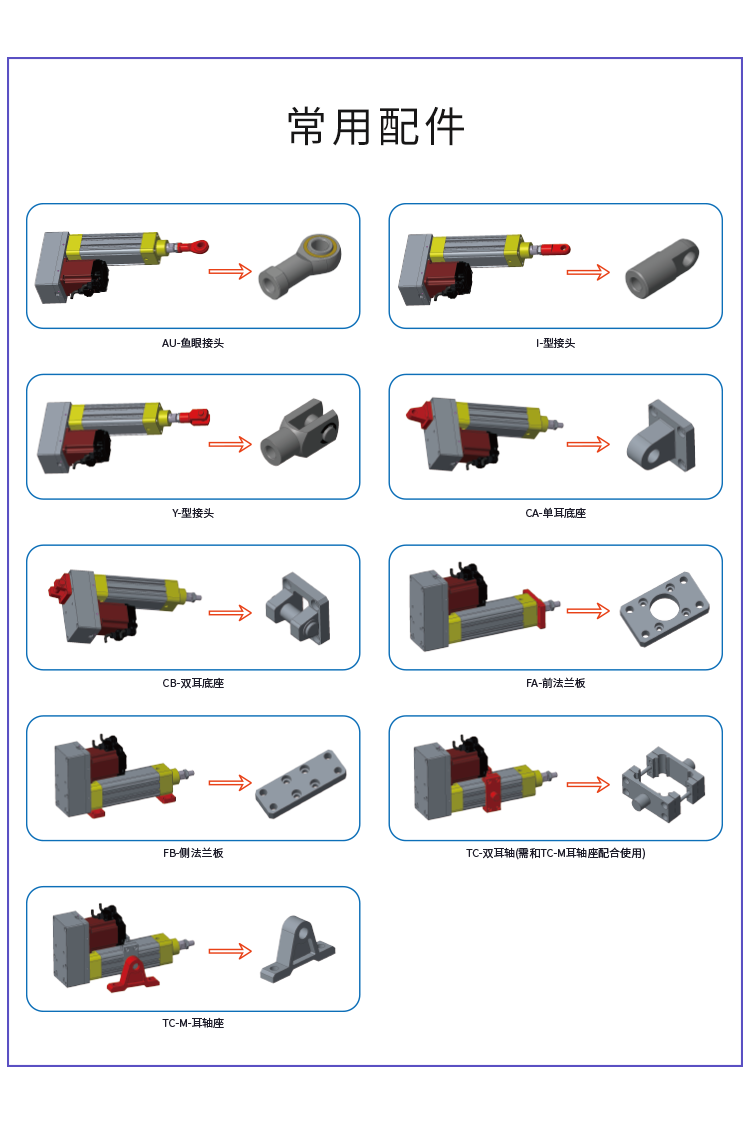

系统组成:

伺服电缸系统主要由电机、推杆和控制装置等机构组成。



为什么选择一体化伺服电动缸?

·空间要求小:内部集成驱动器
·控制系统:无需复杂的控制系统(PLC、驱动器、HMI、运动控制器等),控制开关即可控制
·安装维护方便

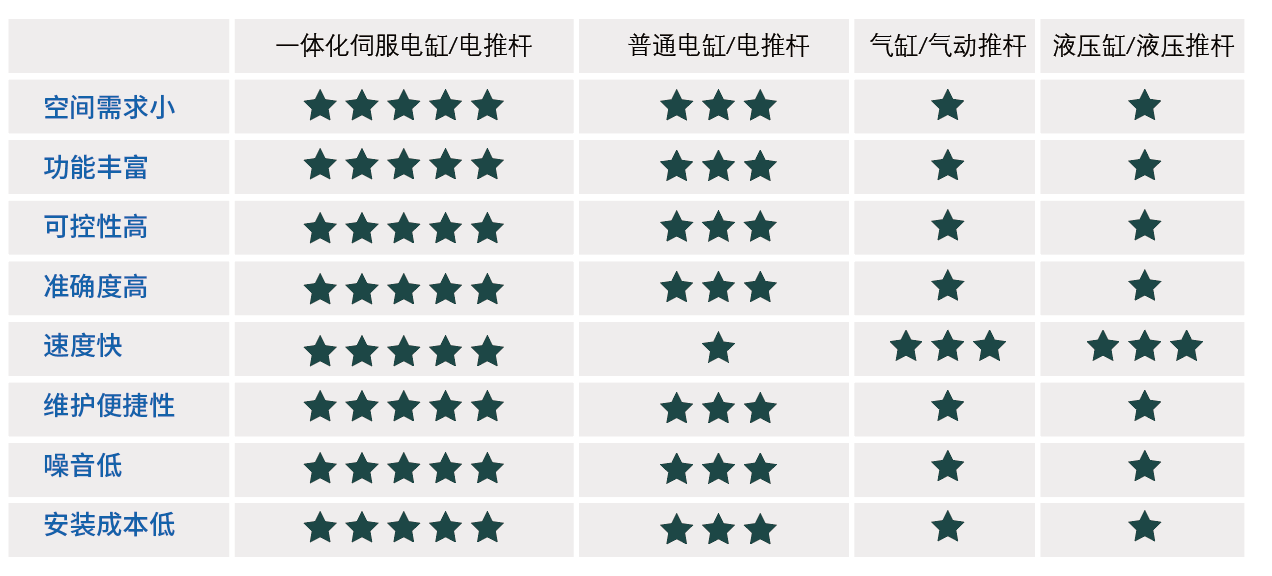

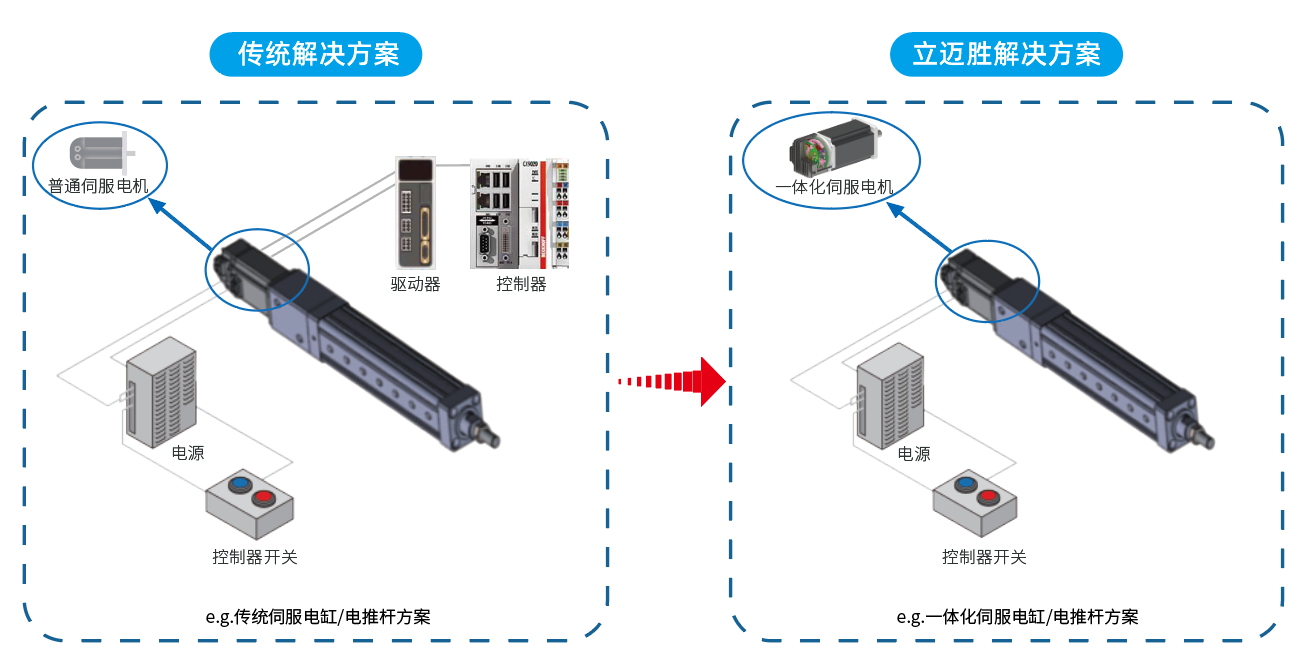

与其他产品对比:

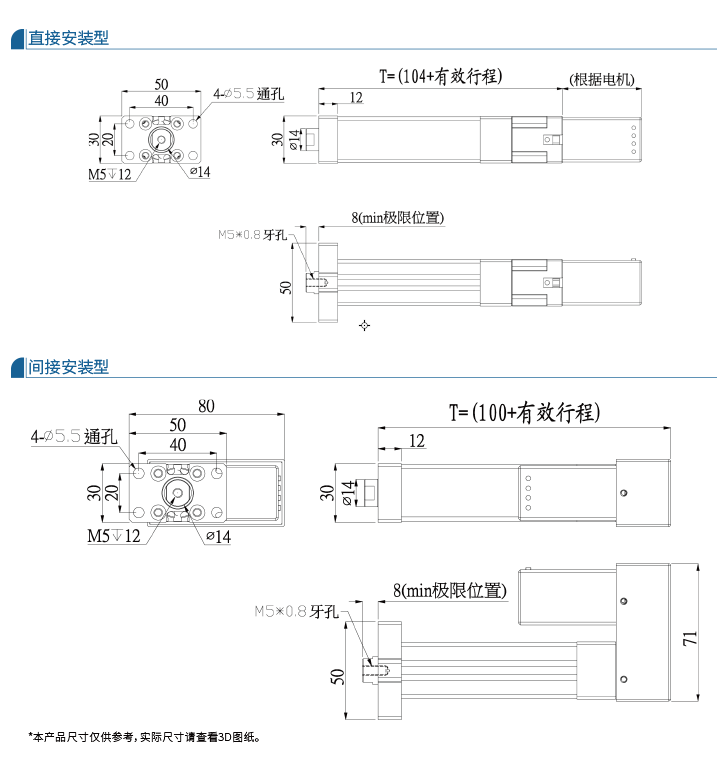

NMSD16系列

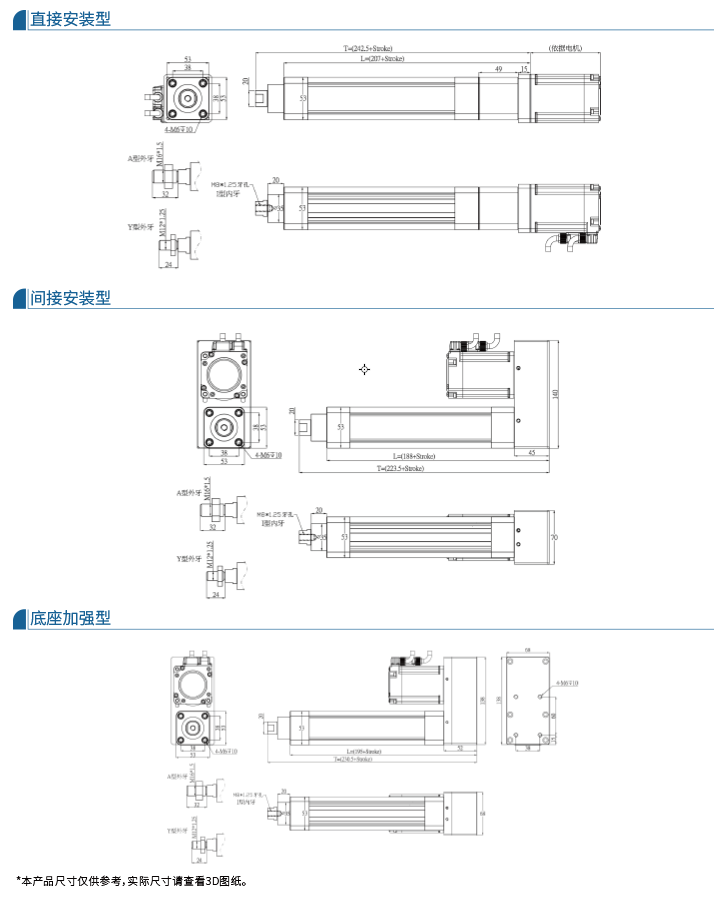

NMSD16-50-*-P-S28-S2NMSD16-50-*-D-S28-S2
规格参数

型号NMSD16-50-*-D-S28-S2(*代表导程)
标准电机输出(W)1020
额定扭矩(N‧m)0.0320.064
导程(mm)2.545.0812.725.42.545.0812.725.4
额定推力(N)6733137134672713
最高运行速度(mm/s)127/254/635/1270
重复定位精度(mm)±0.05
最长行程(mm)250
最大负载(kg)7
螺杆等级C7轧制
螺杆规格6.35*2.54/6.35*5.08/6.35*12.7/6.35*25.4(细长比1:45)
活塞杆旋转角度(°)±0.3
最大驱动扭矩(N‧m)0.15
基本重量(0mm行程:kg)0.25
增加重量(每100mm行程:kg)0.2
磁性开关AL-39DFReed磁簧管型线长2M
AL-39NNPN三线式型线长2M
AL-39PPNP三线式型线长2M
适配电机
电机型号 通信方式工作电压
STM28系列一体化步进电机 CAN/CANopen/RS-485 10~30V

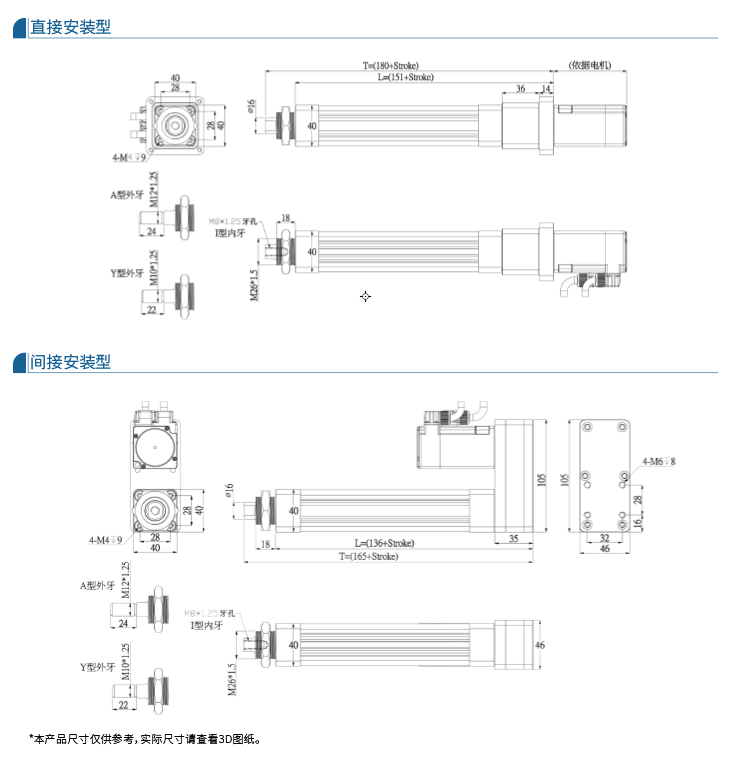

NMSD25系列
NMSD25-200-*-P-S42-I-S2NMSD25-200-*-D-S42-I-S2
规格参数

型号NMSD25-200-*-D-S42-S2(*代表导程)
标准电机输出(W)50100
额定扭矩(N‧m)0.160.32
额定推力(N)400800
最高运行速度(mm/s)100
重复定位精度(mm)±0.02
导程(mm)01/02
最长行程(mm)500
最大负载(kg)20
螺杆等级C7轧制
螺杆规格8002(细长比1:50)
活塞杆旋转角度(°)±0.3
最大驱动扭矩(N‧m)1
基本重量(0mm行程:kg)0.55
增加重量(每100mm行程:kg)0.25
磁性开关AL-39DFReed磁簧管型线长2M
AL-39NNPN三线式型线长2M
AL-39PPNP三线式型线长2M
适配电机
电机型号 通信方式工作电压
STM42系列一体化步进电机 CAN/CANopen/RS-485/RS-232 10~30V
PMMP40系列一体化伺服电机CANopen/EtherCAT 16~52V

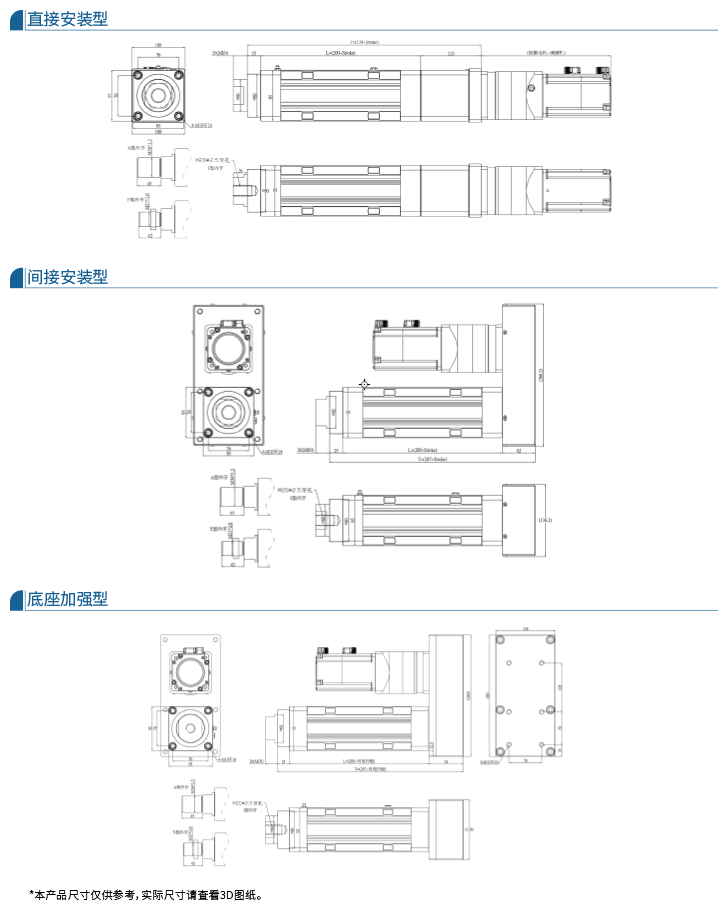

NMSD40系列
NMSD40-200-*-P-S42-I-S2NMSD40-200-*-D-S42-I-S2
规格参数

型号NMSD40-200-*-D-S42- I -S2(*代表导程)
标准电机输出(W)100200400
额定扭矩(N‧m)0.320.641.32
额定推力(N)170340690
最高运行速度(mm/s)500
重复定位精度(mm)±0.02
导程(mm)05/10
最长行程(mm)800
最大负载(kg)40
螺杆等级C7轧制
螺杆规格1210(细长比1:52.5)
活塞杆旋转角度(°)±0.3
最大驱动扭矩(N‧m)1.8
基本重量(0mm行程:kg)1.35
增加重量(每100mm行程:kg)0.47
磁性开关AL-39DFReed磁簧管型线长2M
AL-39NNPN三线式型线长2M
AL-39PPNP三线式型线长2M
适配电机
电机型号 通信方式工作电压
STM57系列一体化步进电机 CAN/CANopen/RS-485/RS-232 10~30V
PMM60系列一体化伺服电机CANopen/EtherCAT 16~52V

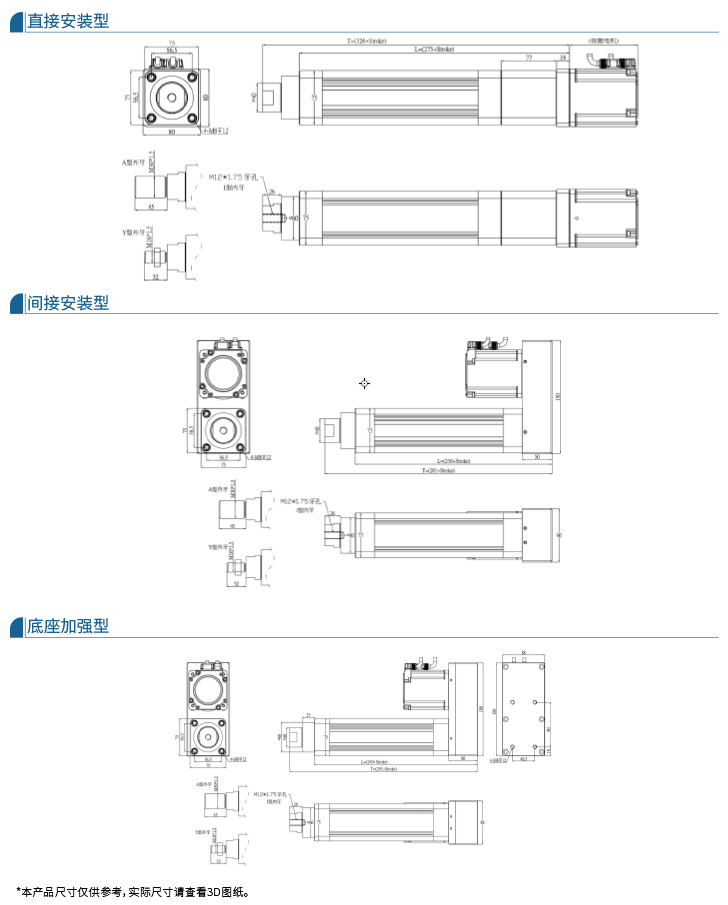

NMSD50系列
NMSD50-200-*-P-P400W-I-S2NMSD50-200-*-D-P400W-I-S2
规格参

型号NMSD50-200-*-D-P400W- I -S2(*代表导程)
标准电机输出(W)400750
额定扭矩(N‧m)1.322.4
螺杆规格160516101610
额定推力(N)12806901280
最高运行速度(mm/s)250/500
重复定位精度(mm)±0.02/0.01
导程(mm)05/10
最长行程(mm)1200
最大负载(kg)100
螺杆等级C7轧制/C5研磨
螺杆规格1605/1610(细长比1:62.5)
活塞杆旋转角度(°)±0.3
最大驱动扭矩(N‧m)6
基本重量(0mm行程:kg)2.1
增加重量(每100mm行程:kg)0.62
磁性开关AL-39DFReed磁簧管型线长2M
AL-39NNPN三线式型线长2M
AL-39PPNP三线式型线长2M
适配电机
电机型号 通信方式工作电压
STM57系列一体化步进电机 CAN/CANopen/RS-485 10~30V
STM86系列一体化步进电机 CAN/CANopen/RS-485 10~48V
PMM60系列一体化伺服电机CANopen/EtherCAT 16~52V
PMM80系列一体化伺服电机CANopen/EtherCAT 16~52V

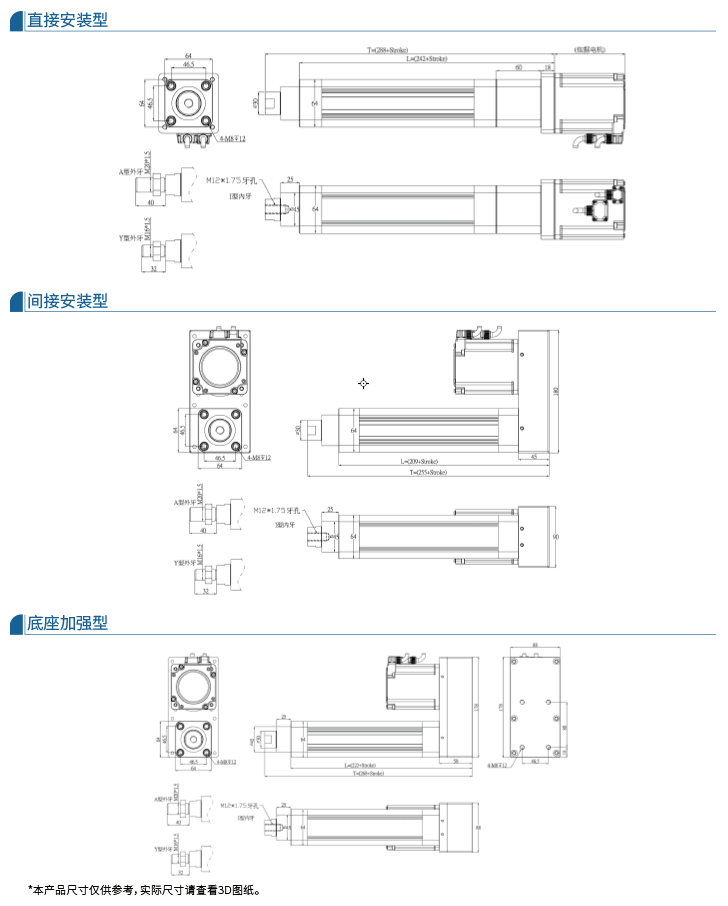

NMSD63系列
NMSD63-200-*-P-P750W-I-S2NMSD63-200-*-D-P750W-I-S2
规格参数

型号NMSD63-200-*-D-P750W- I -S2(*代表导程)
标准电机输出(W)400750
额定扭矩(N‧m)1.322.4
螺杆规格2505251025052510
额定推力(N)2760138025601280
最高运行速度(mm/s)250/500(不使用减速机)
重复定位精度(mm)±0.02/0.01
导程(mm)05/10
最长行程(mm)1200
最大负载(kg)300
螺杆等级C7轧制
螺杆规格2505/2510(细长比1:72)
活塞杆旋转角度(°)±0.3
最大驱动扭矩(N‧m)12
基本重量(0mm行程:kg)3.01
增加重量(每100mm行程:kg)0.82
磁性开关AL-39DFReed磁簧管型线长2M
AL-39NNPN三线式型线长2M
AL-39PPNP三线式型线长2M
适配电机
电机型号 通信方式工作电压
STM57系列一体化步进电机 CAN/CANopen/RS-485 10~30V
STM86系列一体化步进电机 CAN/CANopen/RS-485 10~48V
PMM60系列一体化伺服电机CANopen/EtherCAT 16~52V
PMM80系列一体化伺服电机CANopen/EtherCAT 16~52V


NMSD80系列
NMSD80-200-*-P-P750W-I-S2NMSD80-200-*-D-P750W-I-S2
规格参数

型号NMSD80-200-*-D-P750W- I -S2(*代表导程)
标准电机输出(W)7501000
额定扭矩(N‧m)2.393.18
螺杆规格3205211032053210
额定推力(N)17800(减速比1:7)19000(减速比1:15)16900(减速比1:5)25400(减速比1:15)
最高运行速度(mm/s)500(不使用减速机)
重复定位精度(mm)±0.02
导程(mm)05/10
最长行程(mm)1500
最大负载(kg)2300
螺杆等级C7轧制
螺杆规格3205/3210(细长比1:70)
活塞杆旋转角度(°)±0.3
最大驱动扭矩(N‧m)50
基本重量(0mm行程:kg)10.9
增加重量(每100mm行程:kg)2.8
磁性开关AL-39DFReed磁簧管型线长2M
AL-39NNPN三线式型线长2M
AL-39PPNP三线式型线长2M
适配电机
电机型号 通信方式工作电压
PMM80系列一体化伺服电机CANopen/EtherCAT 16~52V





功能特点


·闭环伺服控制,控制精度达到0.01mm
·精密控制推力,增加压力传感器,控制精度可达1%
·精确控制: 配置一体化伺服电机,通过PLC或控制器控制,实现闭环精确定位
·噪音低,节能,干净,高刚性,抗冲击力,超长寿命
·驱动系统: 无需气源/液压源
·维护简单,噪音低,可在高/低温,防腐/防爆恶劣环境正常工作,防护等级可以达到IP66
·长期工作,并且实现高强度,高速度,高精度定位,运动平稳


特色功能:

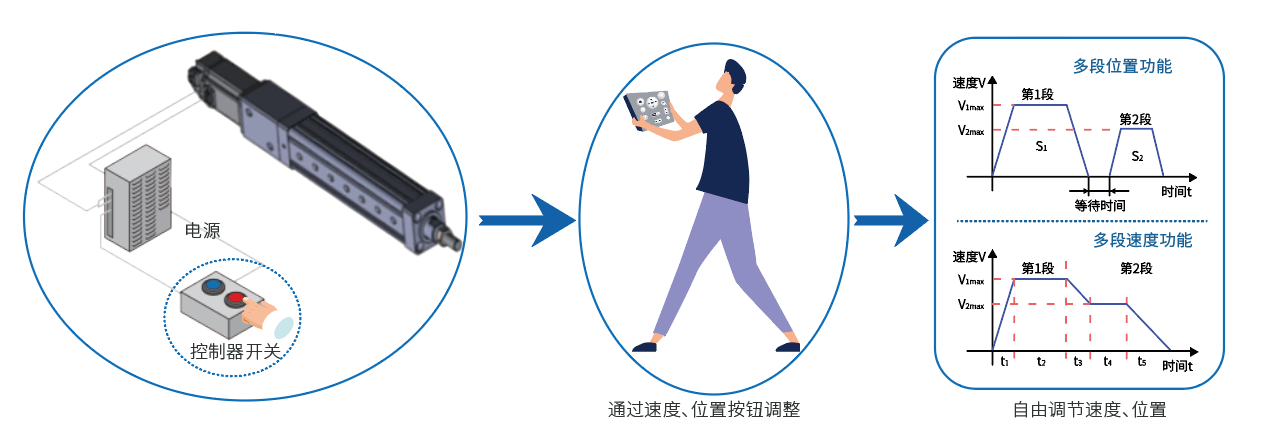

多段速度、位置功能,搭配控制开关,可自由调节伺服电缸的速度和位置。



多段位置功能演示:






重复定位功能演示:






原点记忆功能演示:





推压运行功能演示:
