NM一体化滑台(半封闭式)


NM一体化滑台(半封闭式)

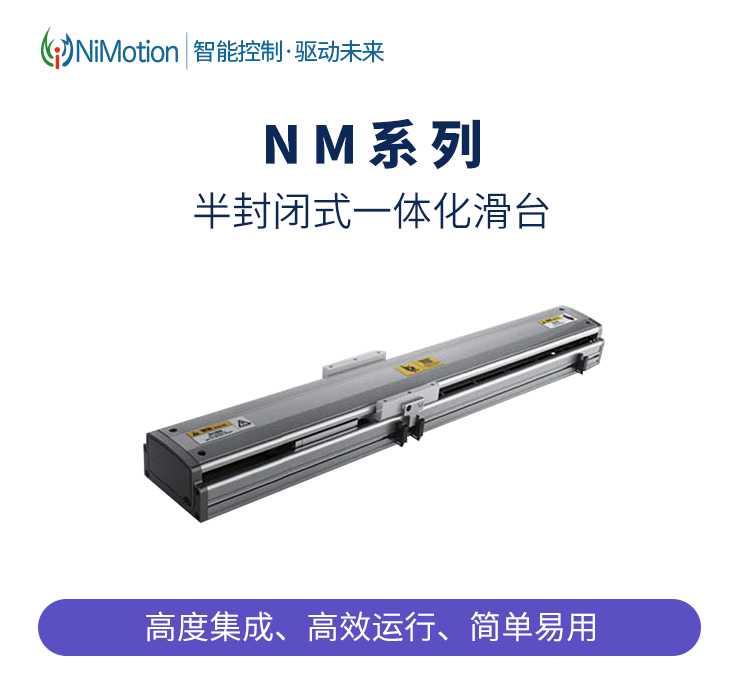

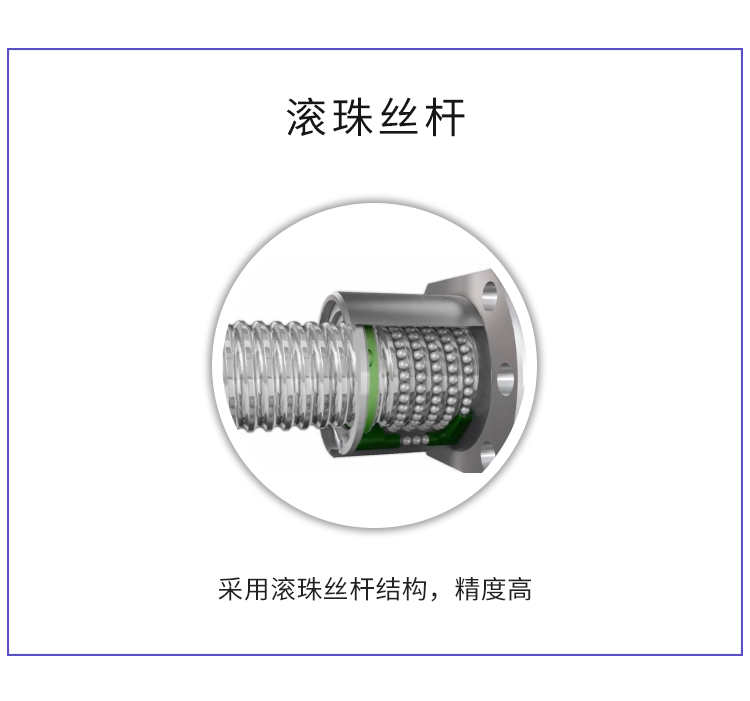

NM系列半封闭式一体化滑台,单体运动速度快,重复定位精度高,采用零间隙滚珠丝杆。可适配本司一体化电机,性价比高。


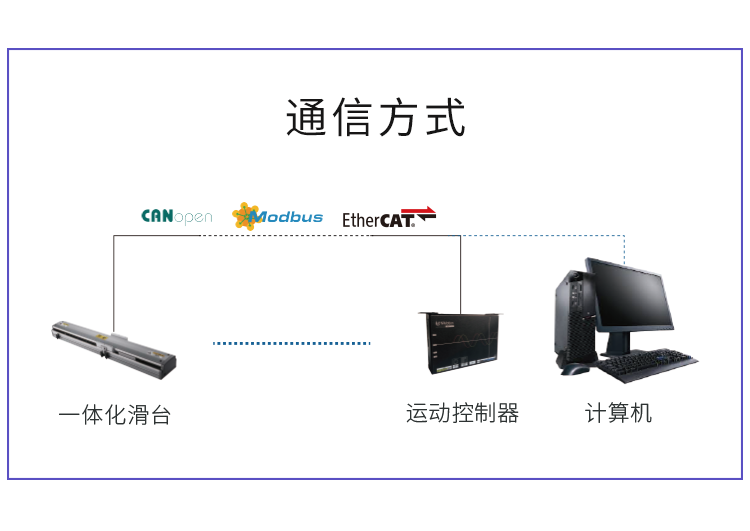

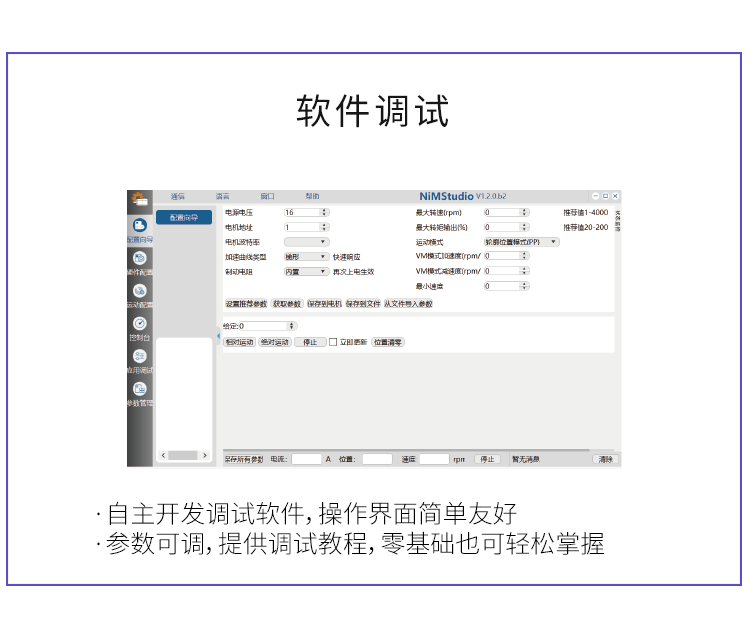

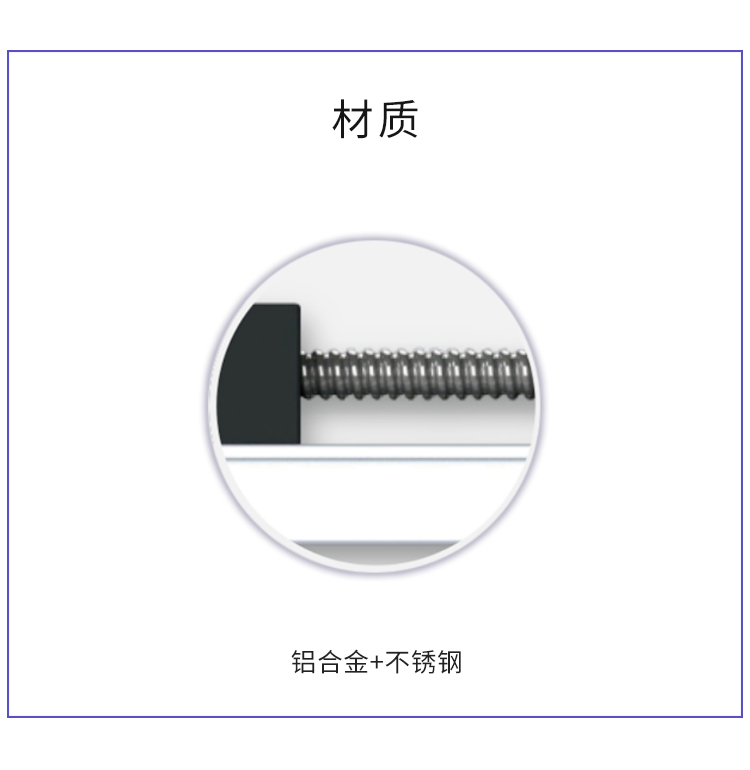

 特点

 支持本司一体化步进电机

 半封闭式结构

 重复定位,精度高

 高度集成,高效运行,简单易用






产品系列


丝杆滑台是一种能提供直线运动的机械结构,可卧式或者立式使用,也可以组合成特定的运动机构使用-即自动化行业中通常称为XY轴、XYZ轴等多轴向运动机械。


NM-MT75BS系列NM-MT100BS系列


NM-MT120BS系列NM-MT136BS系列



NM-MT75BS系列
   位置重复精度(mm)±0.01
   螺杆导程(mm)5101620
   最高速度(mm/s)2505008001000
   最大搬运量(kg)水平35201510
 垂直10742
   定格推力(N)36018011080
   标准行程(mm)100~800mm50间隔
   电机功率(W)100/200/400
   滚珠螺杆外径(mm)C7Φ16
   高刚性直线滑轨(mm)24X8.5
   联轴器(mm)10X8、10X11、10X14
   原点感应器(外挂)EE-SX674
   适配电机STM57系列一体化步进电机、PMMP40系列一体化伺服电机、PMM(P)60系列一体化伺服电机

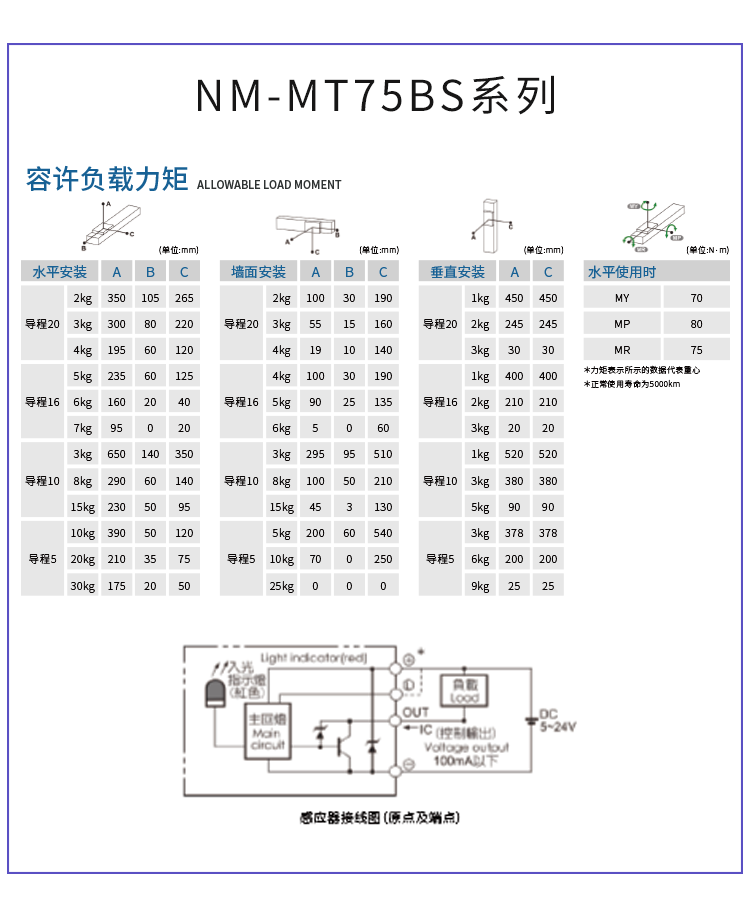

  感应器接线图



  *行程超过600时,会产生螺杆偏摆,此时请将速度调降

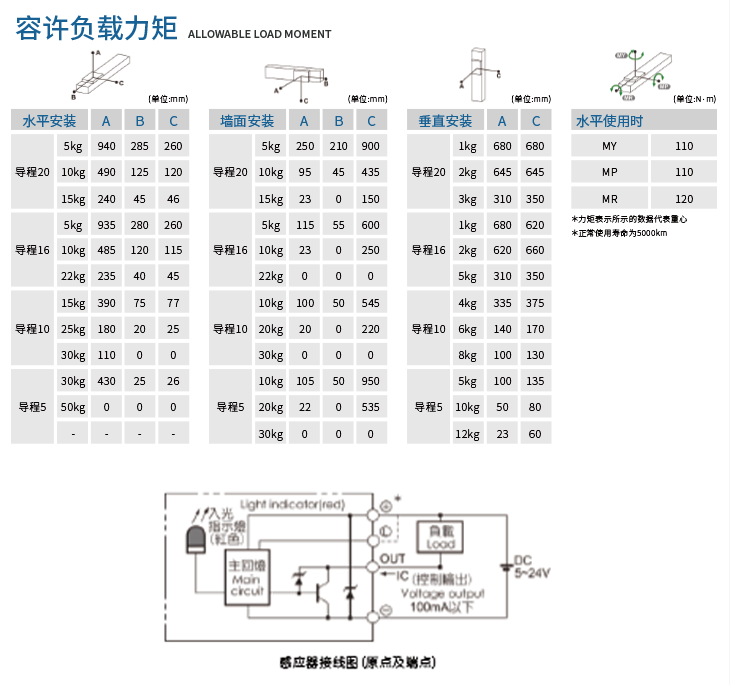

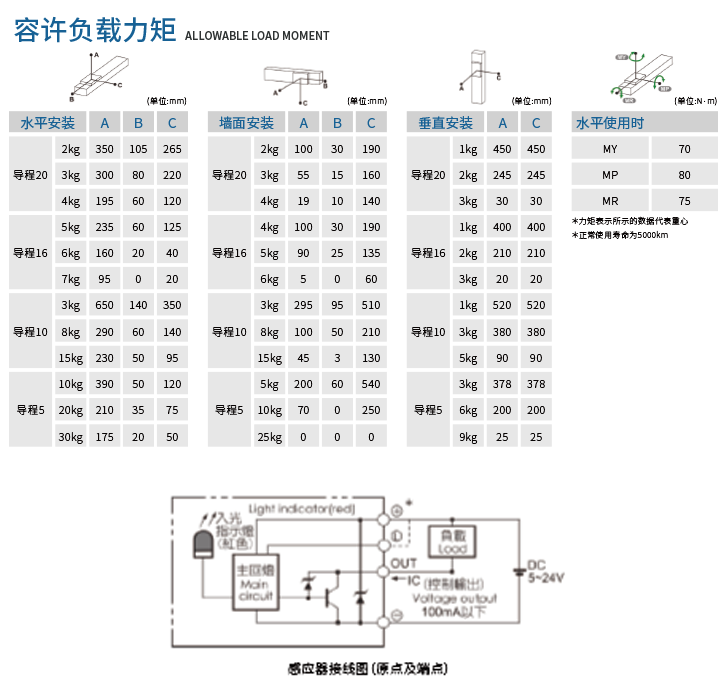

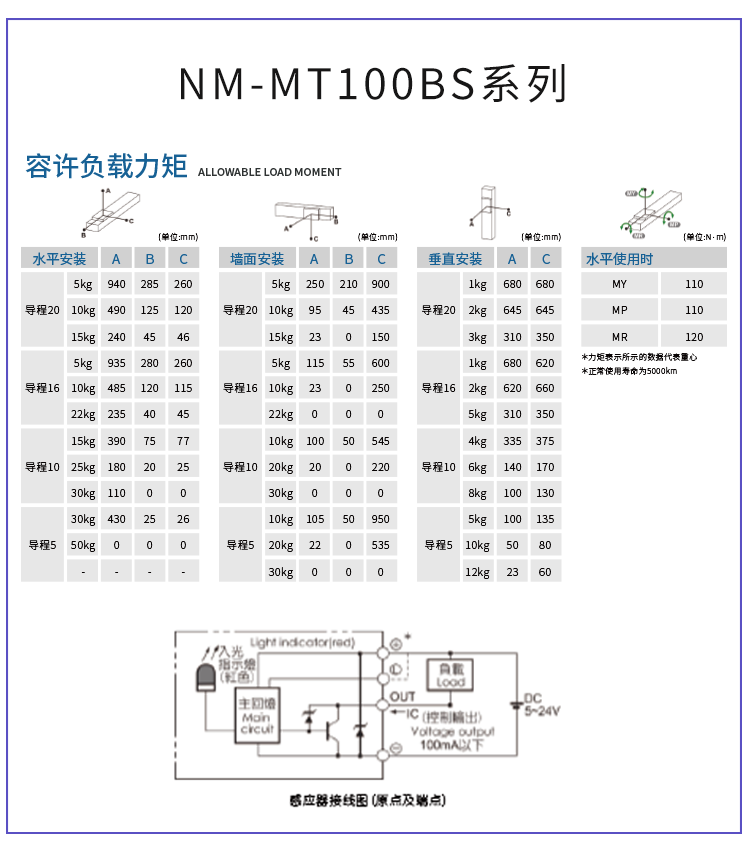

容许负载力矩

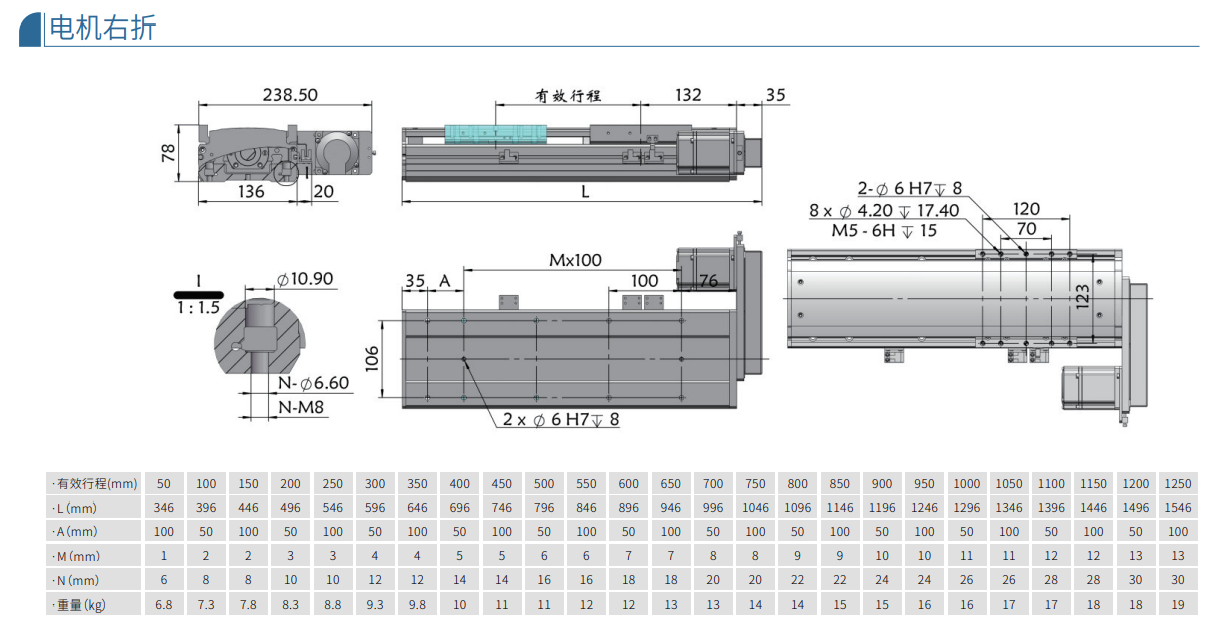

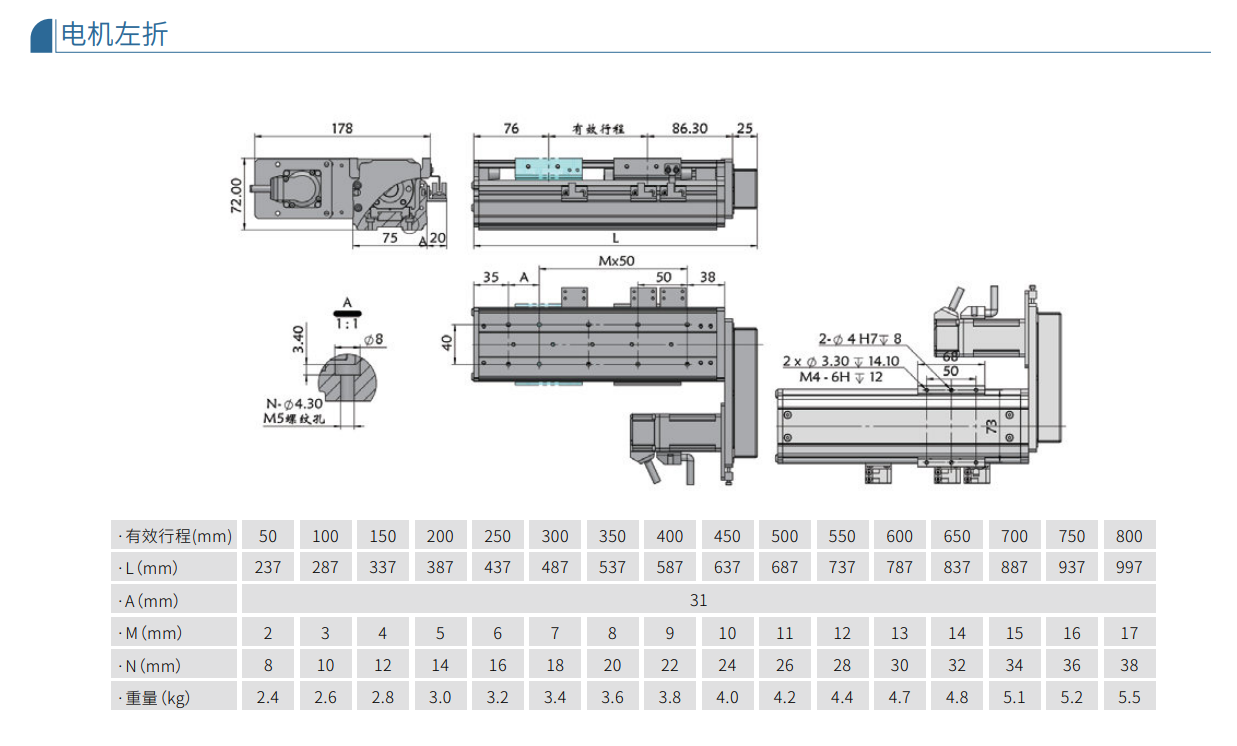

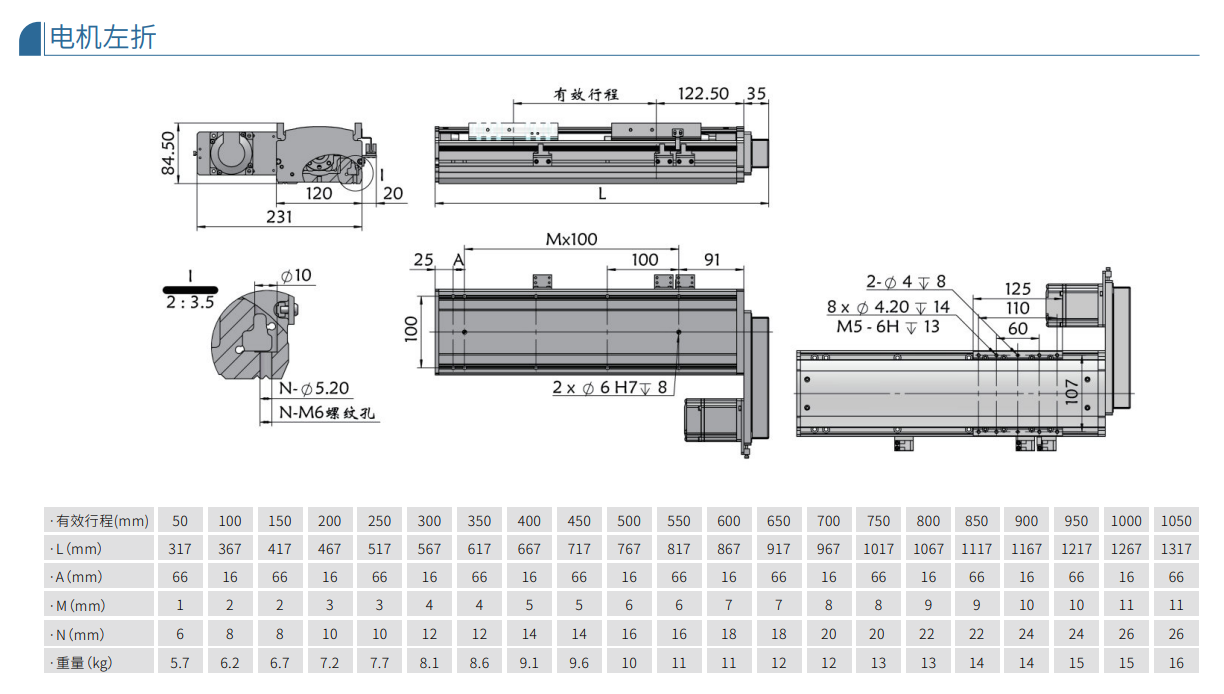

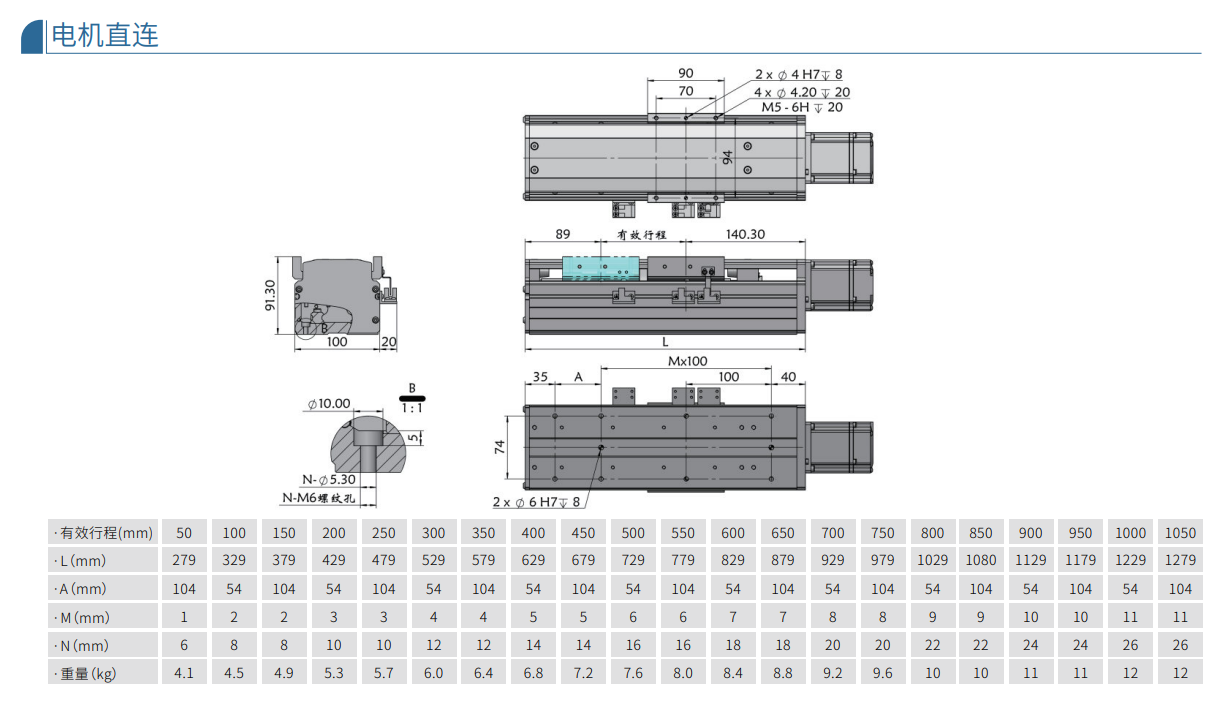

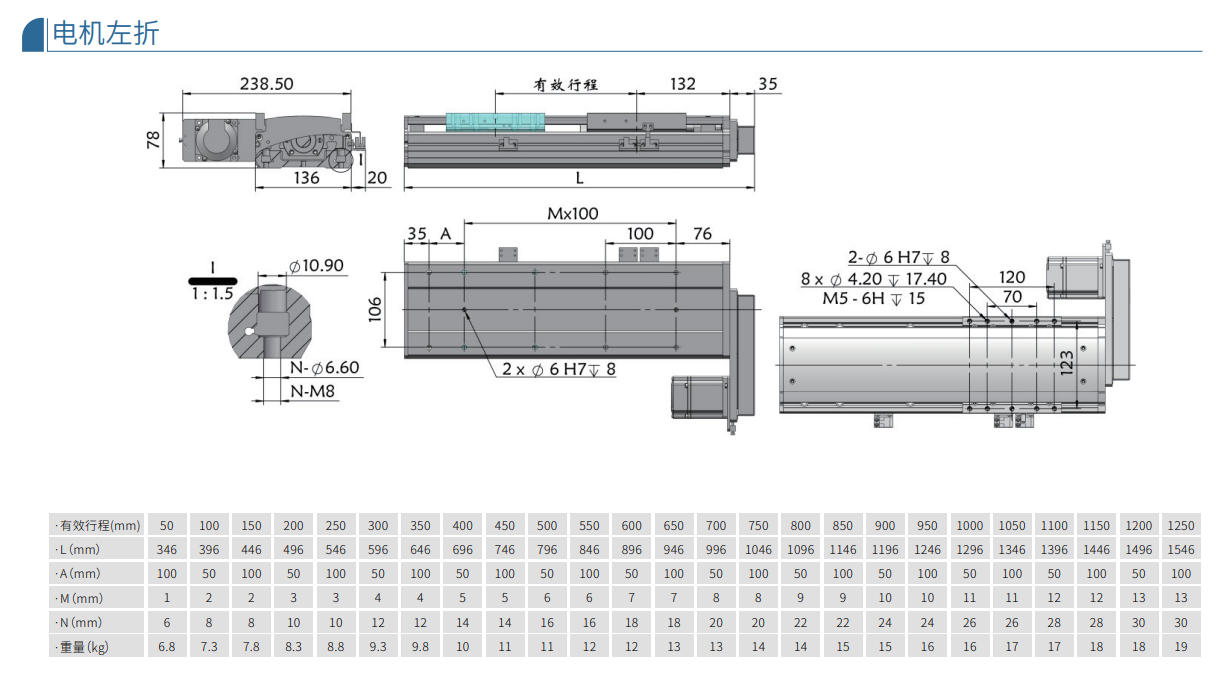

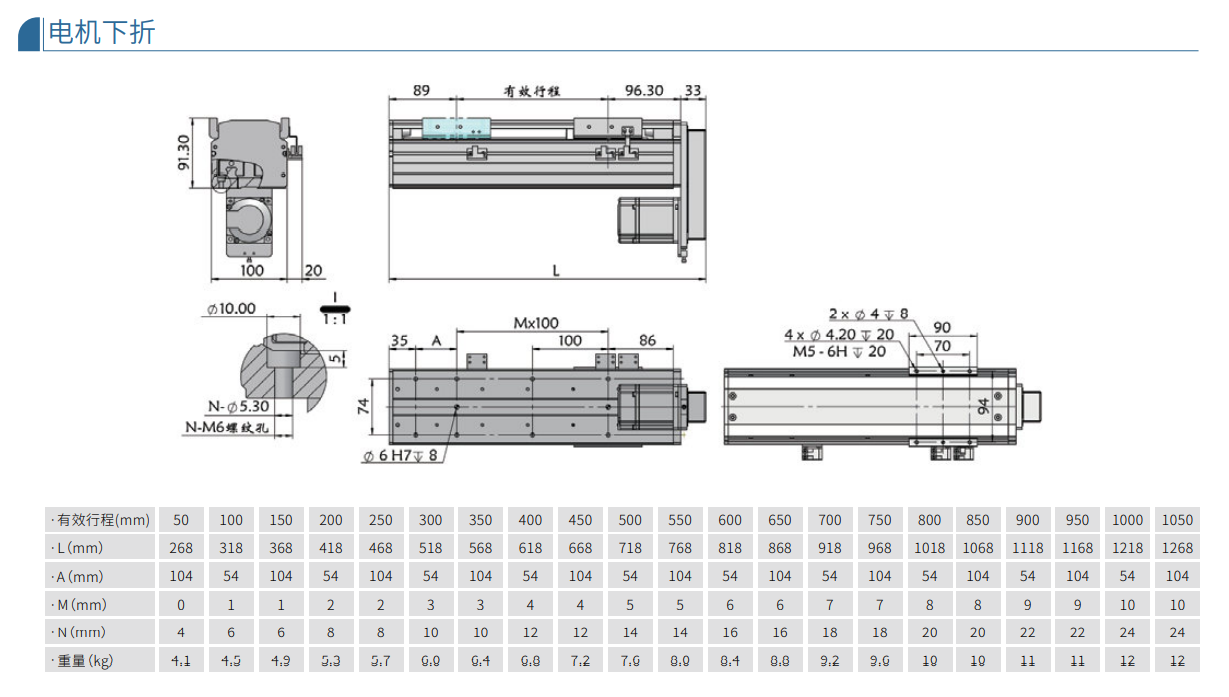

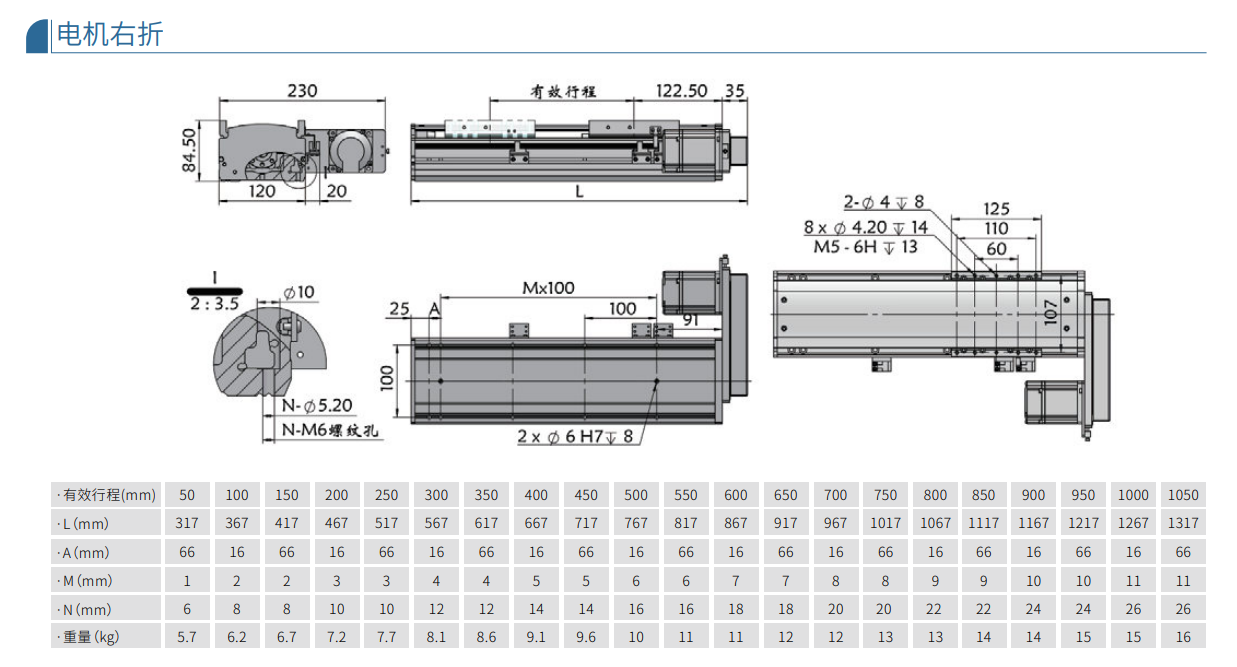

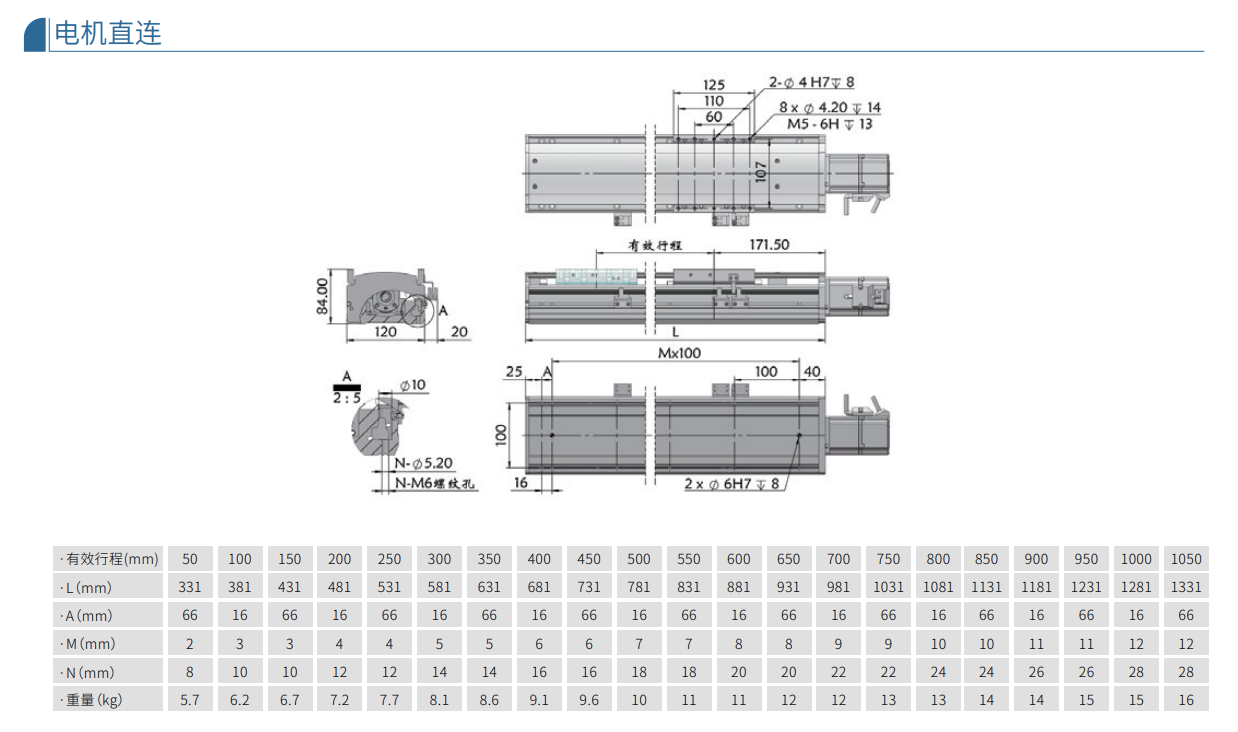

外形尺寸






NM-MT100BS系列
   位置重复精度(mm)±0.01
   螺杆导程(mm)5101620
   最高速度(mm/s)2505008001000
   最大搬运量(kg)水平50302016
 垂直12853
   定格推力(N)35018011090
   标准行程(mm)100~1050mm 50间隔
   电机功率(W)100/200/400
   滚珠螺杆外径(mm)C7Φ16
   高刚性直线滑轨(mm)15×12.5
   联轴器(mm)10X8、10X11、10X14
   原点感应器(外挂)EE-SX674
   适配电机STM57系列一体化步进电机、PMM(P)60系列一体化伺服电机

  感应器接线图



  *行程超过600时,会产生螺杆偏摆,此时请将速度调降

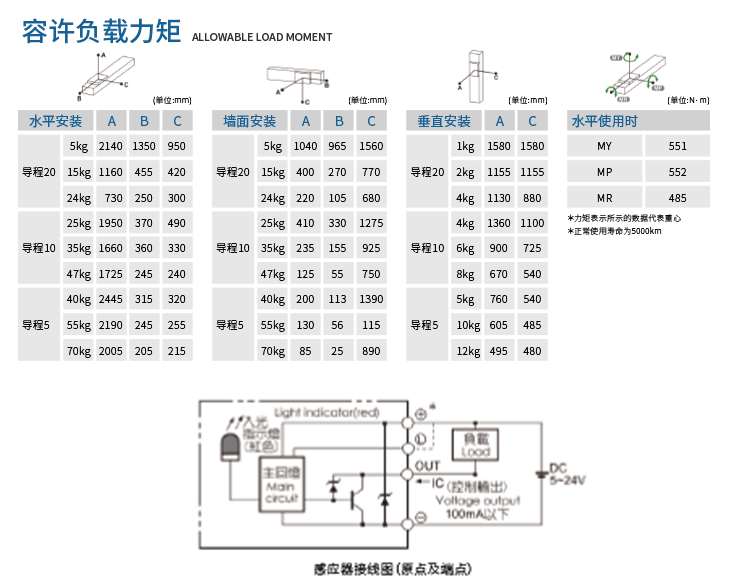

容许负载力矩

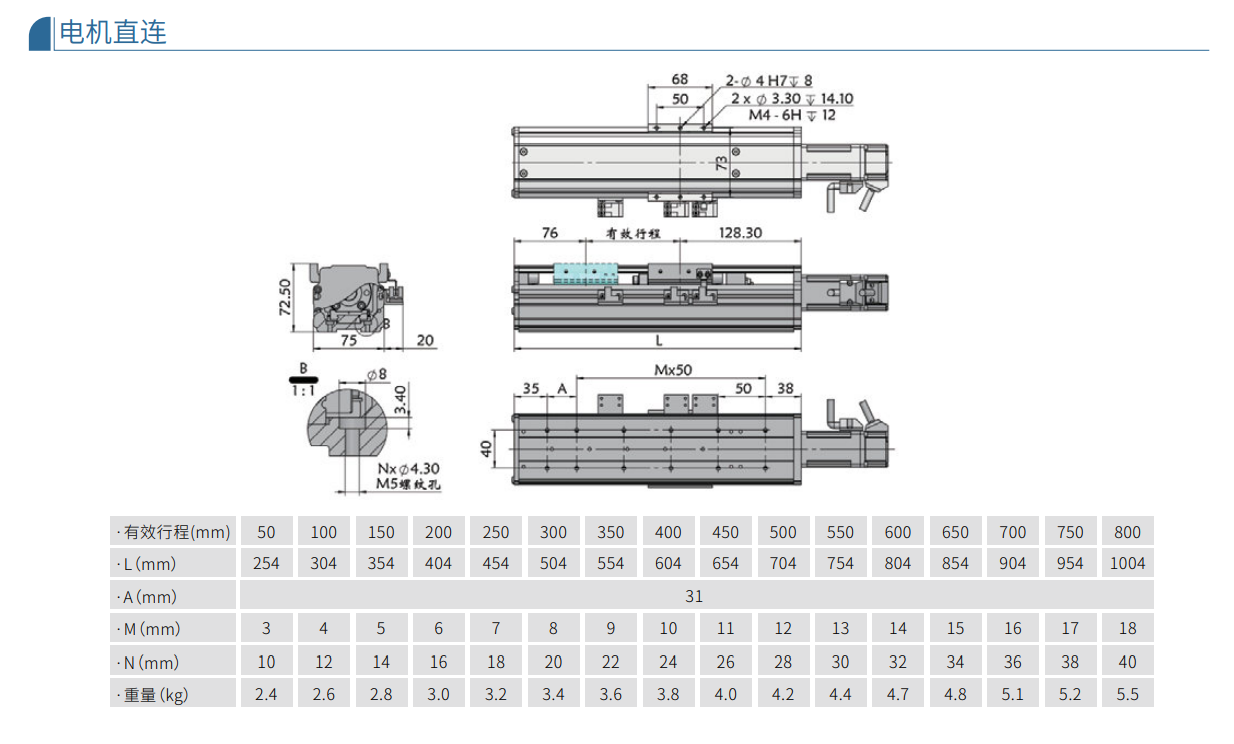

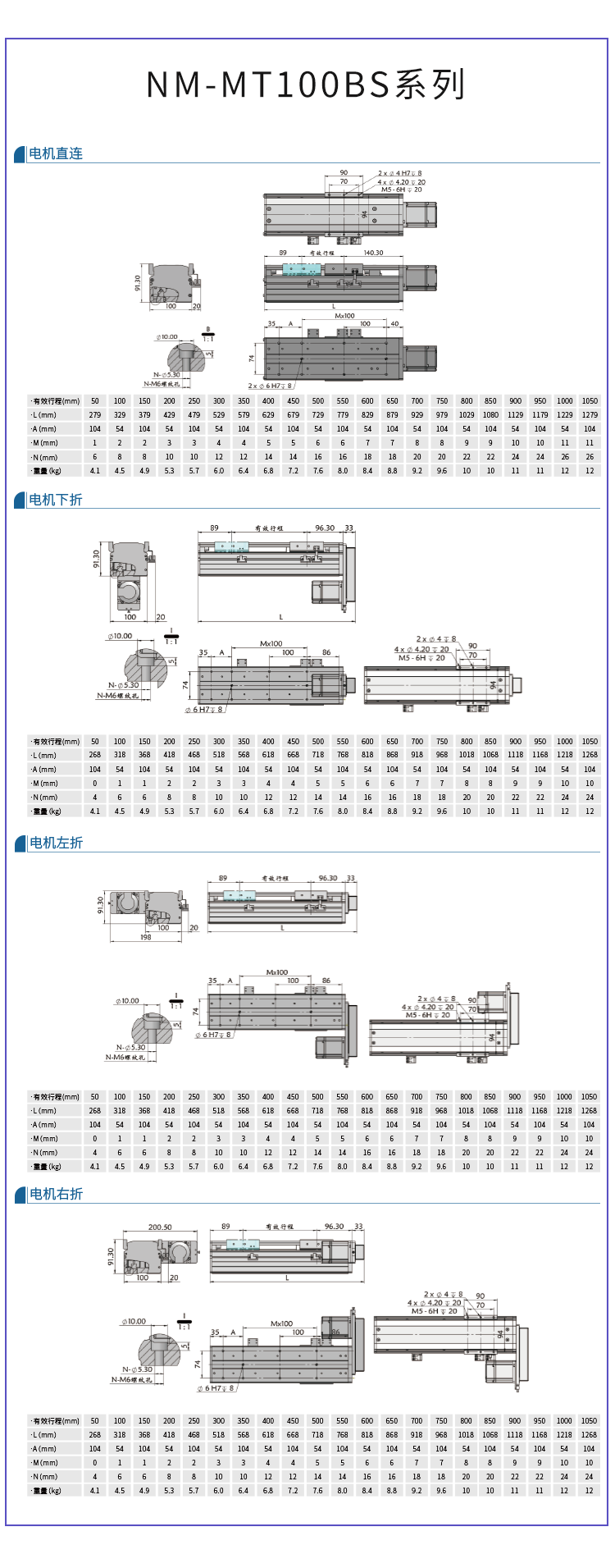

外形尺寸







NM-MT120BS系列
   位置重复精度(mm)±0.01
   螺杆导程(mm)5101620
   最高速度(mm/s)2505008001000
   最大搬运量(kg)水平55402520
 垂直151085
   定格推力(N)45028013070
   标准行程(mm)100~1050mm 50间隔
   电机功率(W)100/200/400
   滚珠螺杆外径(mm)C7Φ16
   高刚性直线滑轨(mm)15×12.5
   联轴器(mm)10×11、10×14
   原点感应器(外挂)EE-SX674
   适配电机STM57系列一体化步进电机、PMM(P)60系列一体化伺服电机

  感应器接线图



  *行程超过600时,会产生螺杆偏摆,此时请将速度调降

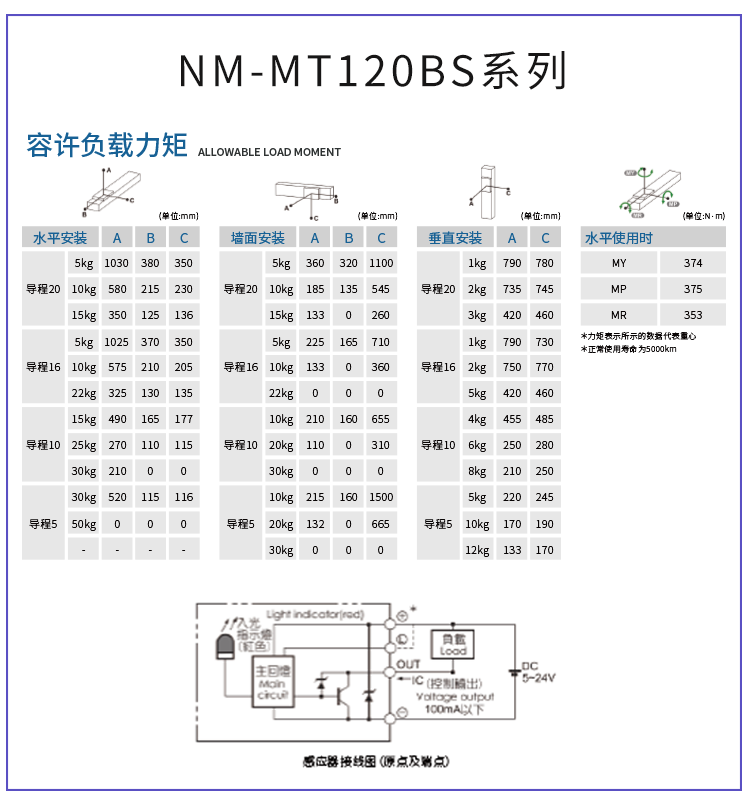

容许负载力矩

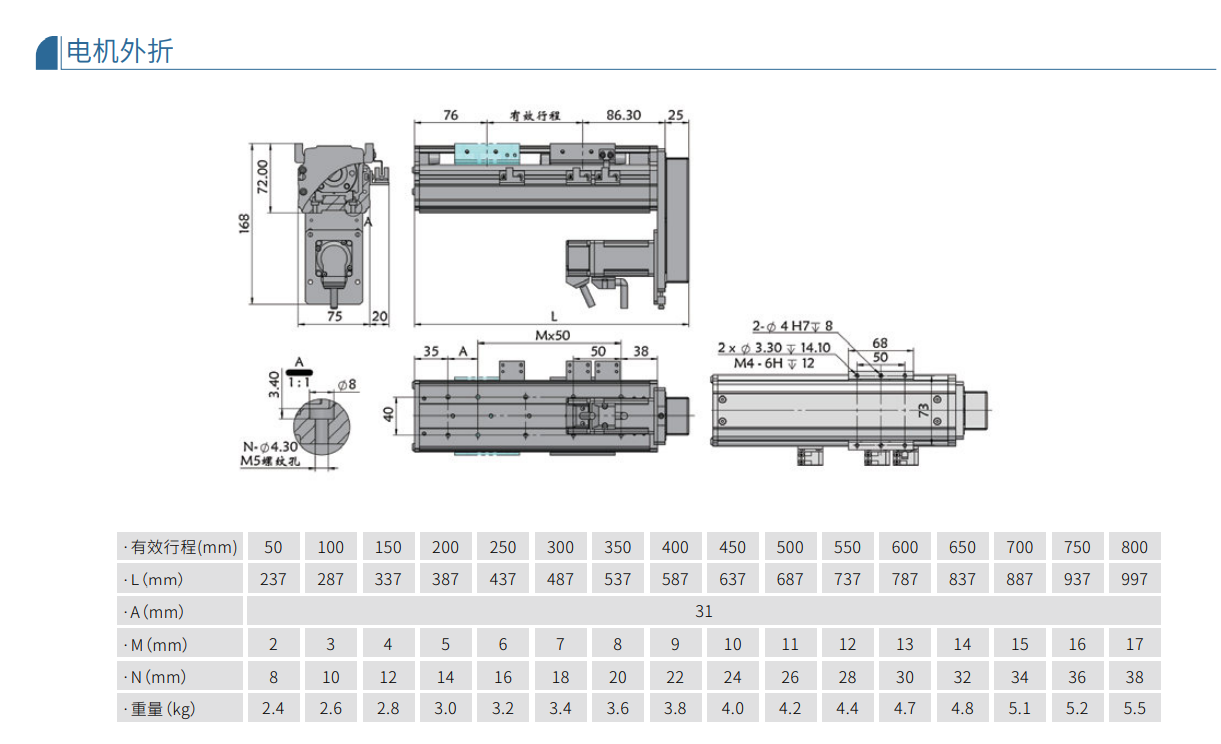

外形尺寸






NM-MT136BS系列
   位置重复精度(mm)±0.01
   螺杆导程(mm)510-20
   最高速度(mm/s)250500-1000
   最大搬运量(kg)水平5030-16
 垂直128-3
   定格推力(N)350180-90
   标准行程(mm)100~1250mm 50间隔
   电机功率(W)200/400/750
   滚珠螺杆外径(mm)C7Φ20
   高刚性直线滑轨(mm)15×12.5
   联轴器(mm)12×11、12×14、12×19
   原点感应器(外挂)EE-SX674
   适配电机PMM(P)60系列一体化伺服电机 、PMM(P)80系列一体化伺服电机

  感应器接线图



  *行程超过600时,会产生螺杆偏摆,此时请将速度调降

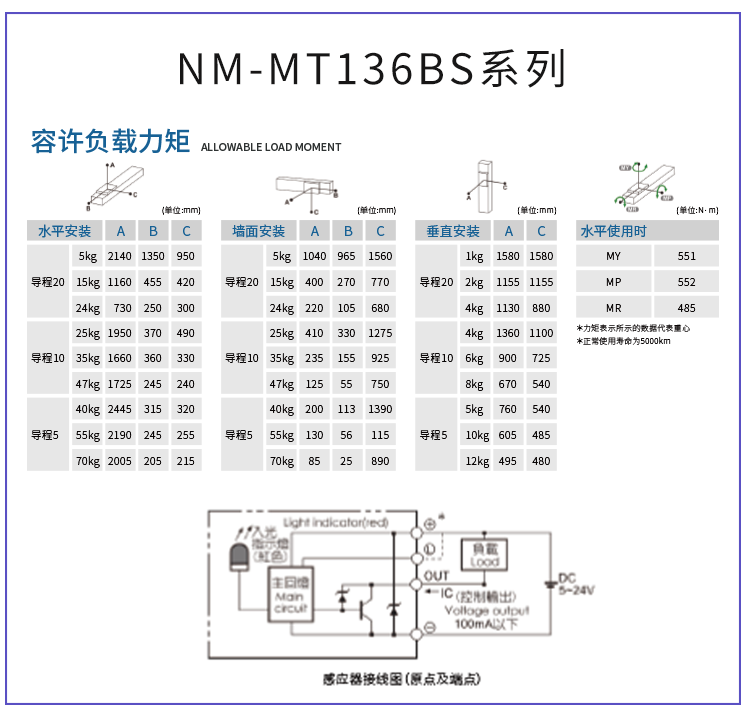

容许负载力矩

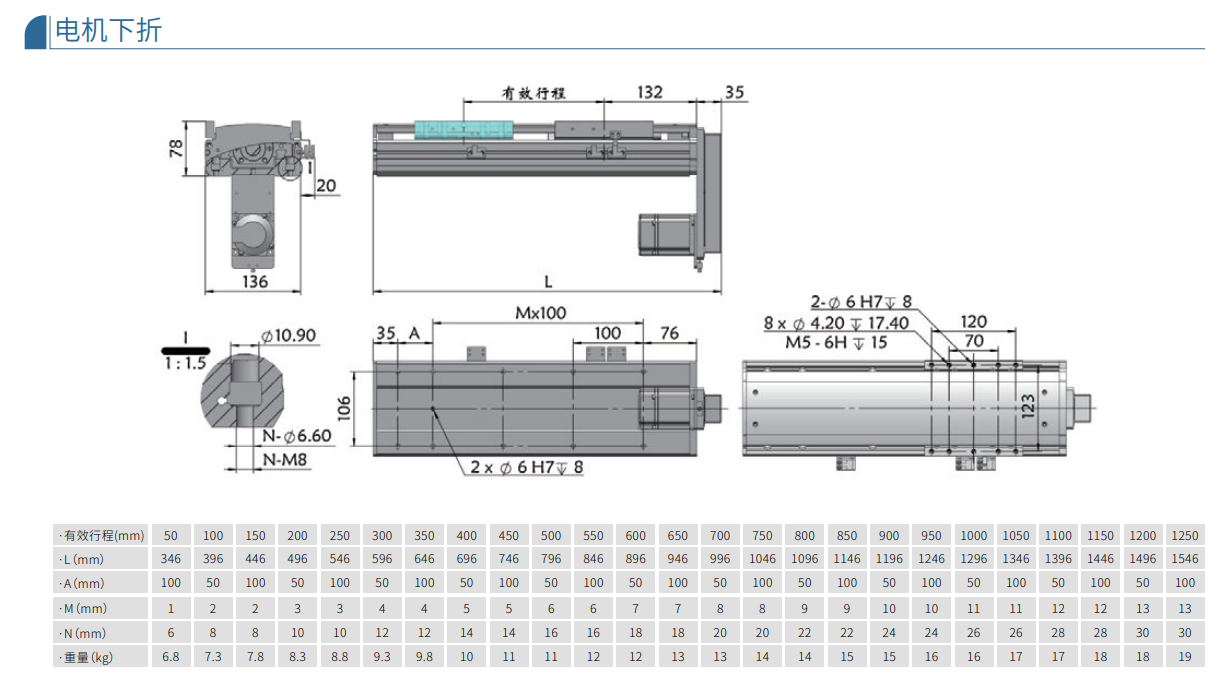

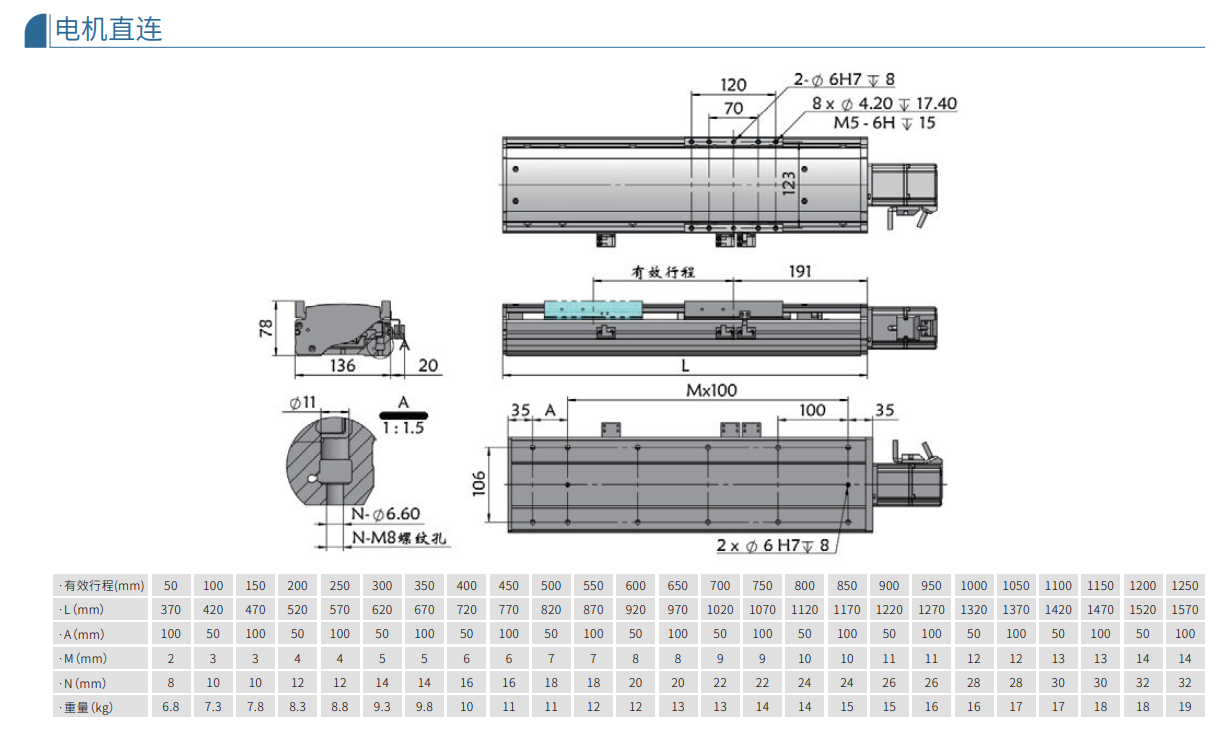

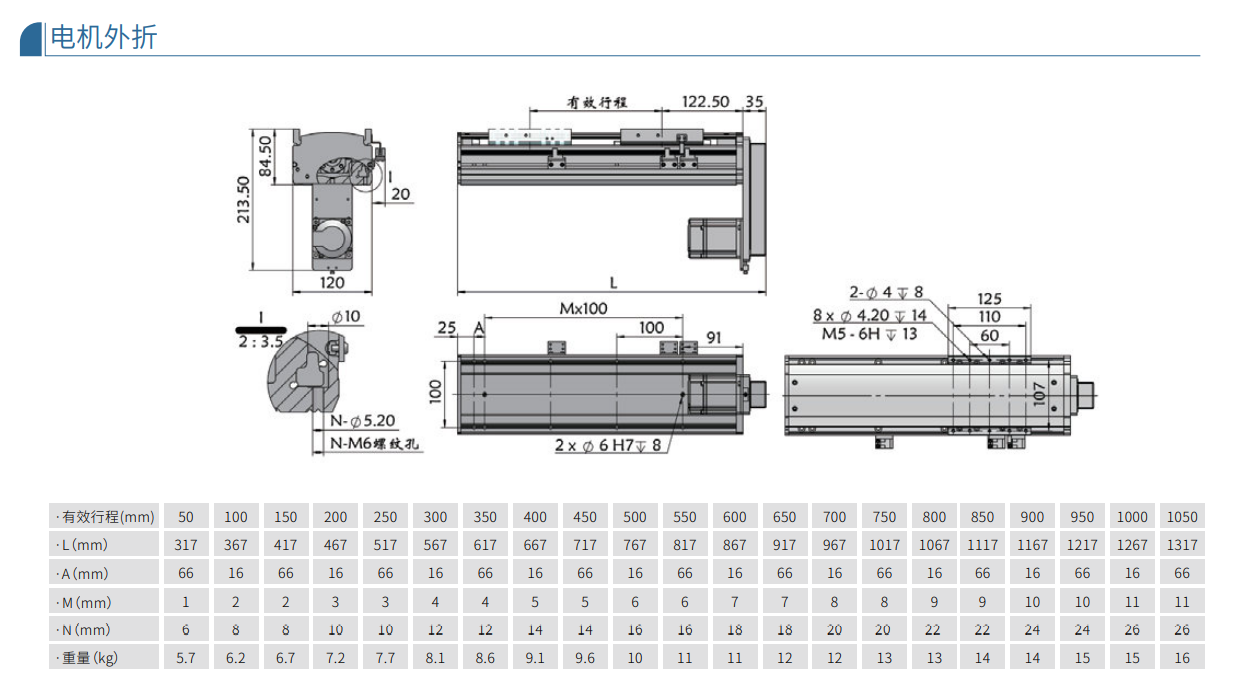

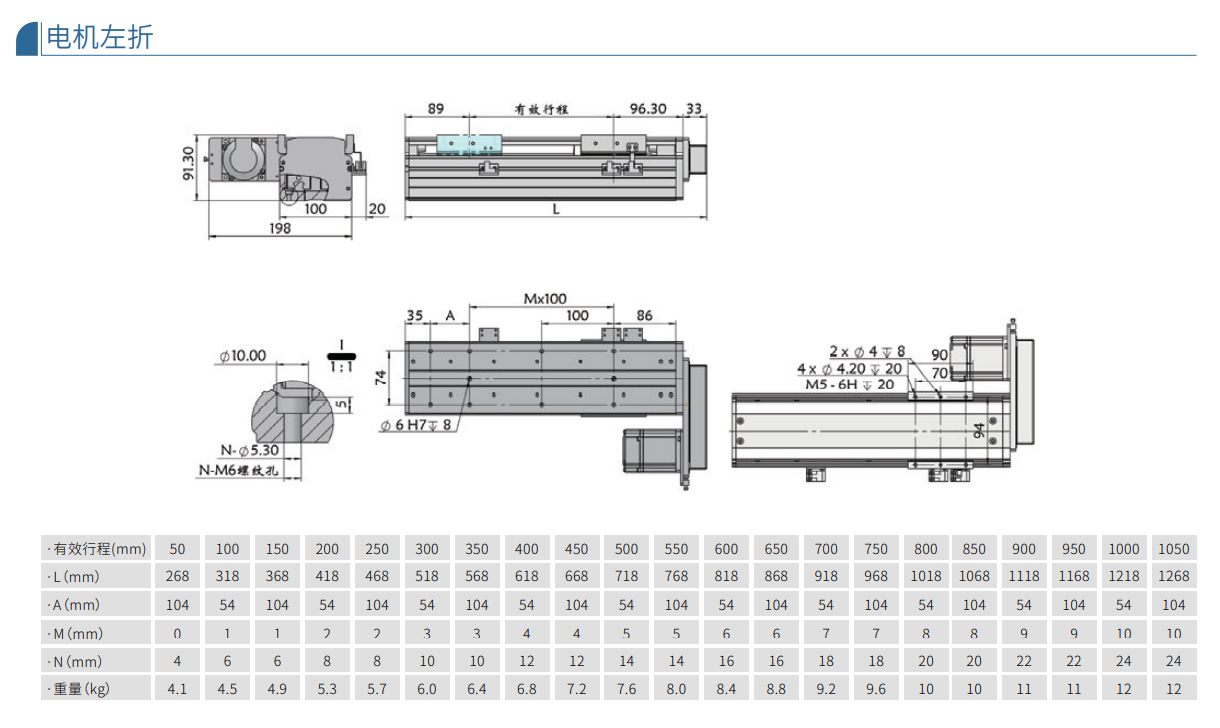

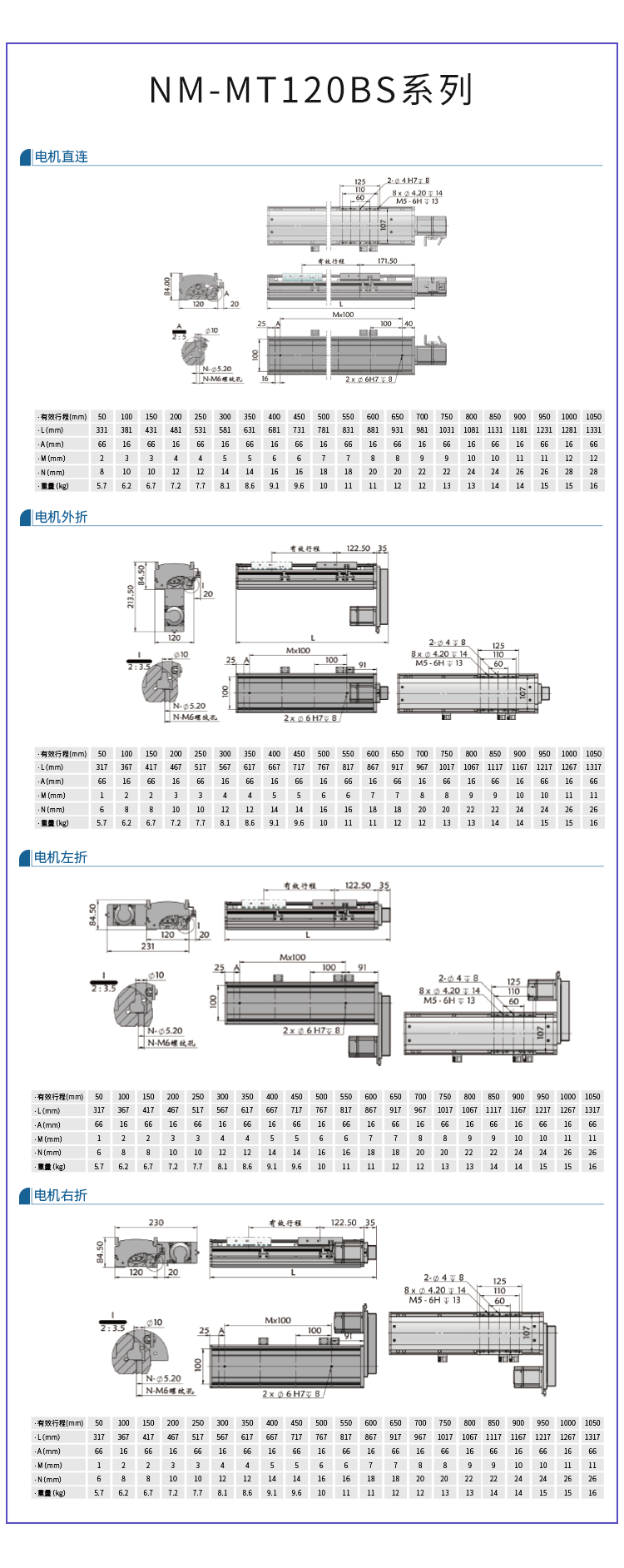

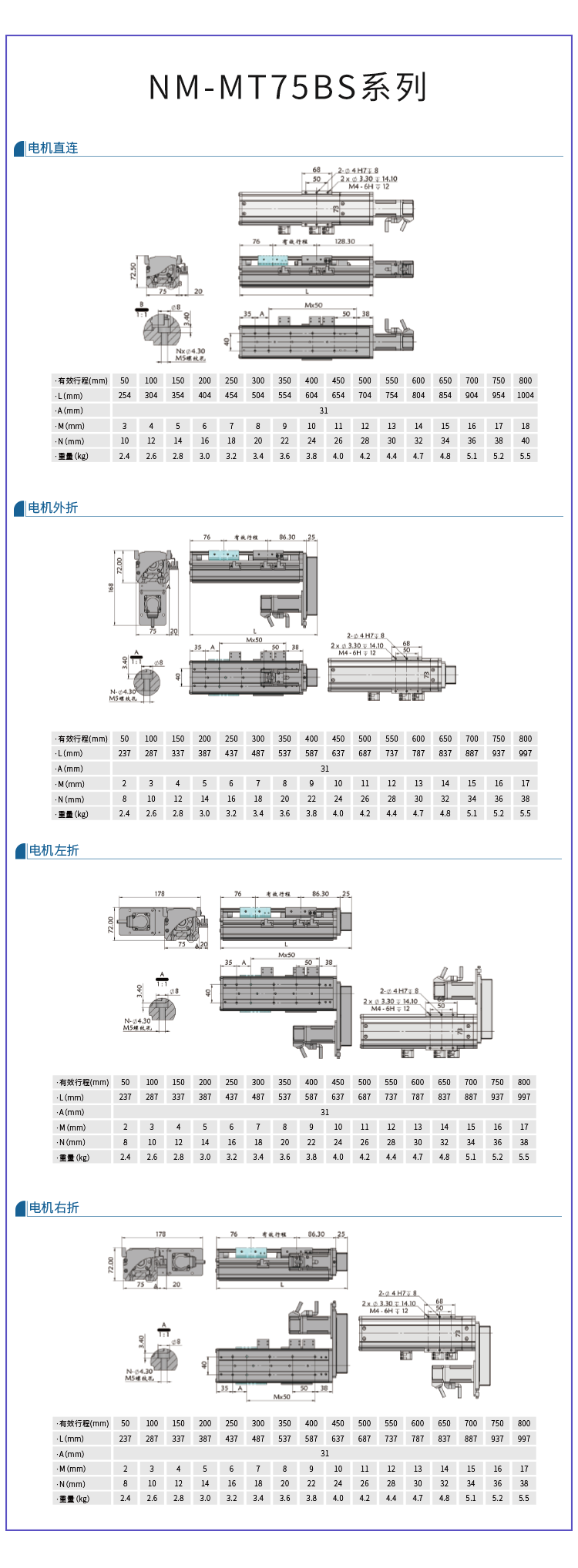

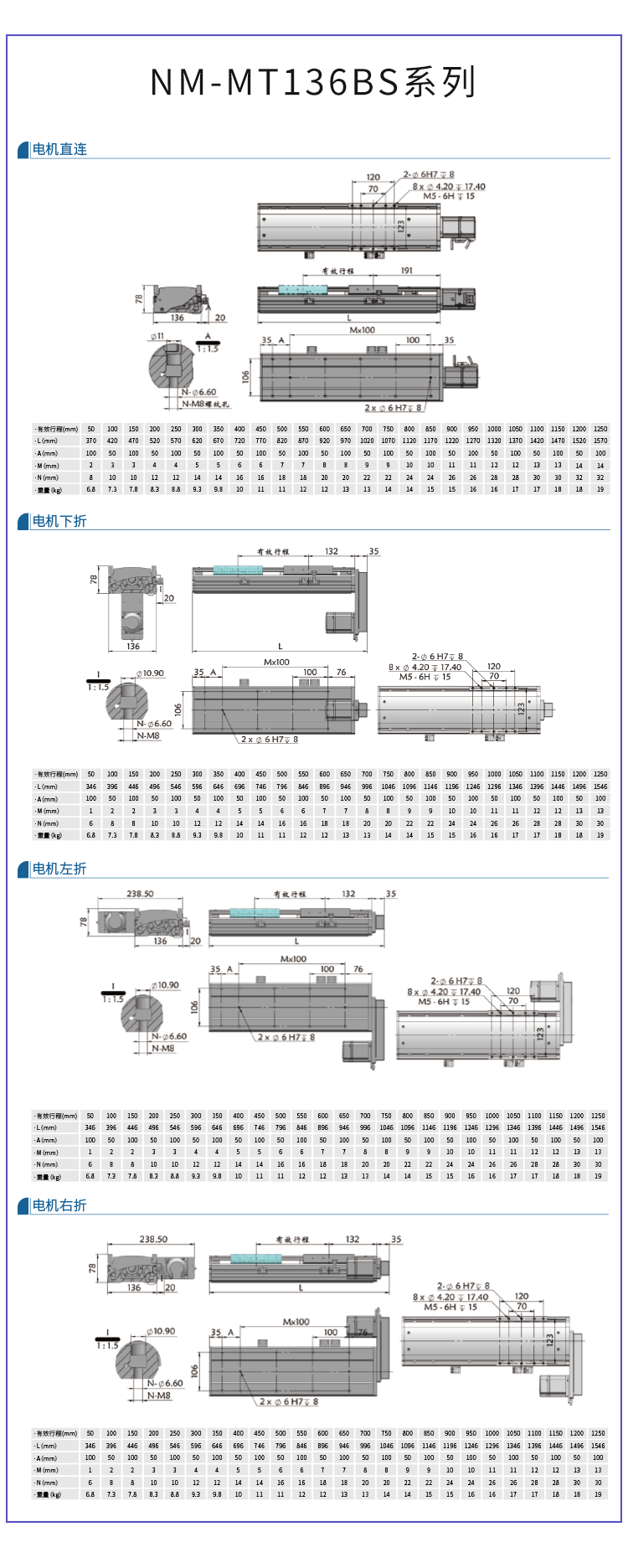

外形尺寸

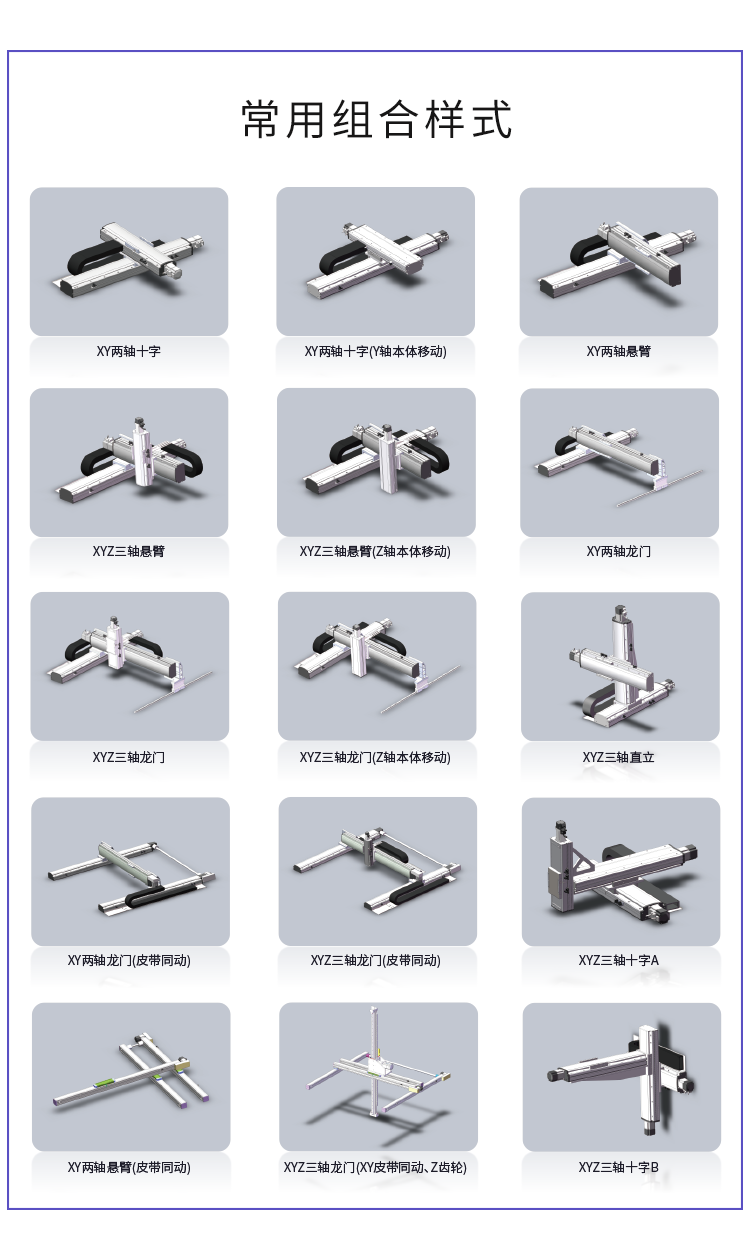

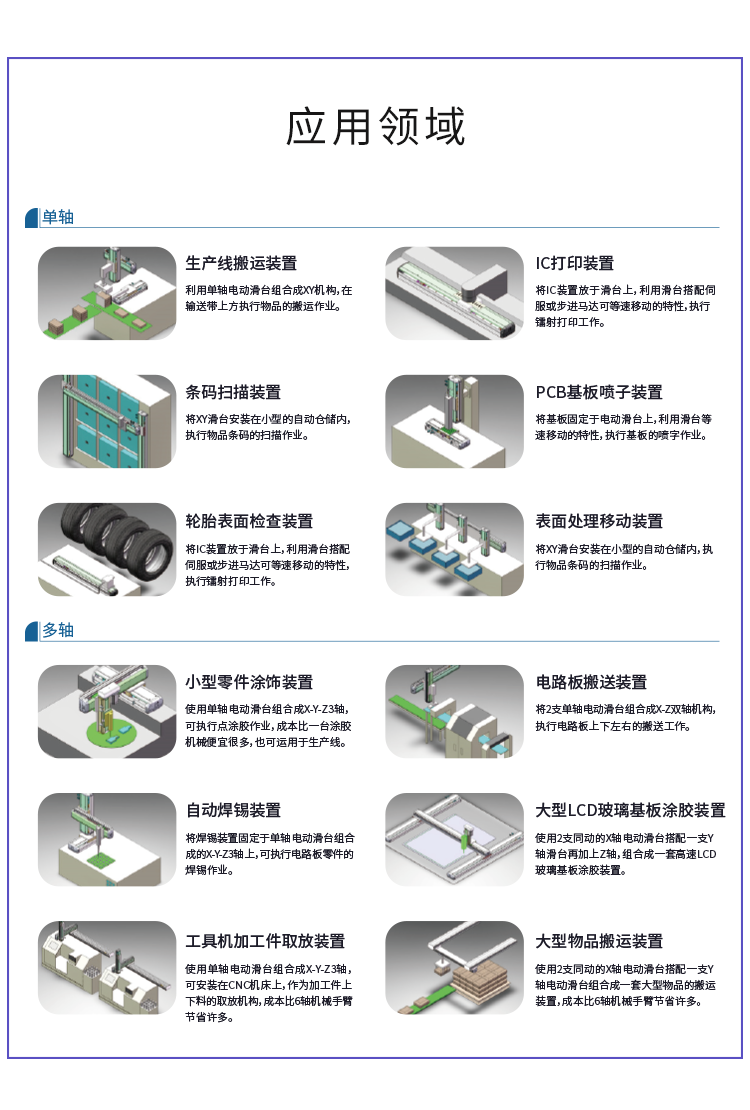

常用组合样式
