在工业自动化领域，真空进气阀的精确控制对生产效率和工艺稳定性至关重要。在真空进气阀设备中，采用‌一体式步进伺服电机‌实现阀门开合幅度的精确调节，通过模拟量与总线控制的双模式灵活切换，解决了复杂工况下的控制需求，提升了设备适应性与可靠性。

一、设备简介‌

• 设备名称‌：真空进气阀

• 核心控制单元‌：一体式步进伺服电机

• 电机型号‌：STM5776B-M-485

• 单设备用量‌：1台

• 功能特点‌：

支持‌NiMotion位置模式‌下的模拟量控制与轮廓位置模式；

集成485通信接口，兼容多协议控制；

高响应精度，适用于真空环境下的动态调节。

二、应用方案

1. 控制模式设计‌：

预设‌模拟量控制位置模式‌与‌轮廓位置模式‌参数，默认保存模拟量模式；

通过发送报文切换寄存器‌H00B1‌的数值（0或1），实现两种模式的动态切换。

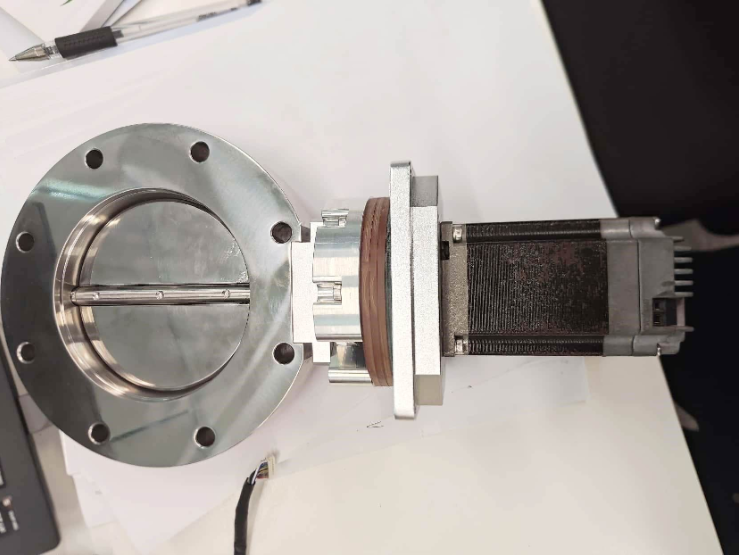

2. 硬件部署‌：

电机直接驱动阀门连杆，减少中间传动误差；

模拟量信号与485总线独立布线，避免干扰。

3. 软件逻辑‌：

根据工艺需求选择实时控制方式，模拟量模式用于连续调节，轮廓模式用于定点定位。

三、应用产品

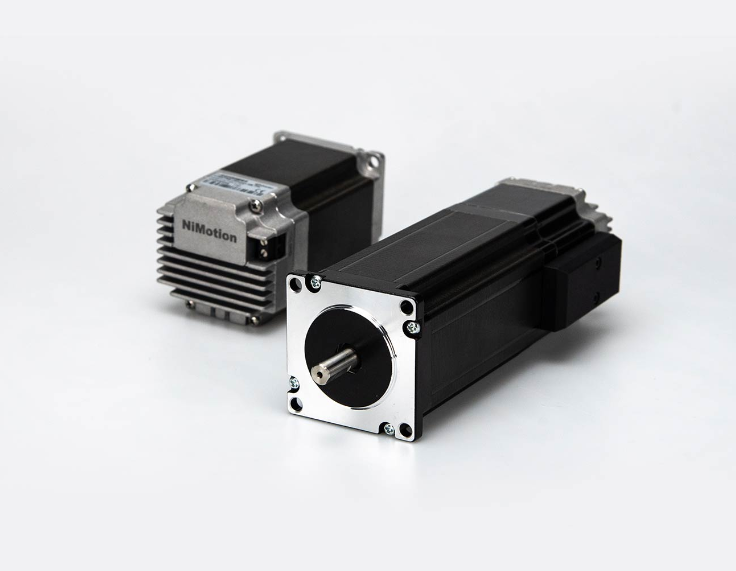

• 产品型号‌：STM5776B-M-485

• 技术优势‌：

一体化设计，减少外部接线与故障点；

支持多模式控制，适配复杂应用场景；

高扭矩密度，满足真空阀门的快速启停需求。

四、问题与挑战

1. 客户需同时使用‌485控制位置‌与‌模拟量控制位置‌功能

提前配置两种模式的参数，通过切换H00B1寄存器值实现模式无缝切换

2. 模式切换时易出现控制中断或数据冲突

采用报文指令切换，确保参数加载与执行的同步性

3. 真空环境对电机密封性与散热的要求较高

选用防护等级适配的一体式电机，并优化散热结构设计

五、总结概要‌

本案通过‌STM57一体式步进伺服电机‌，实现了真空进气阀的高精度双模式控制。该应用为类似工况下的阀门控制提供了标准化参考，凸显了一体式步进伺服电机在工业自动化中的技术优势。

【一体化步进伺服电机优势】

高集成度提升设备便携性：一体化步进伺服电机集成了步进电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化步进伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化步进伺服电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化步进伺服电机具有快速的响应速度。

完善的报警功能：一体化步进伺服机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
