寻北仪（如光纤寻北仪）是用于快速自主确定真北方向的关键设备，在地球自转跟踪与方位定位等领域具有重要的军事、测绘、导航及工业应用。传统的寻北仪系统在方位调节、稳定性、响应速度及集成度方面面临挑战。一体式步进伺服电机凭借其高精度、快速响应、结构紧凑及易于控制的特点，为寻北仪的方位调节机构提供了理想的驱动解决方案。

1. 应用方案

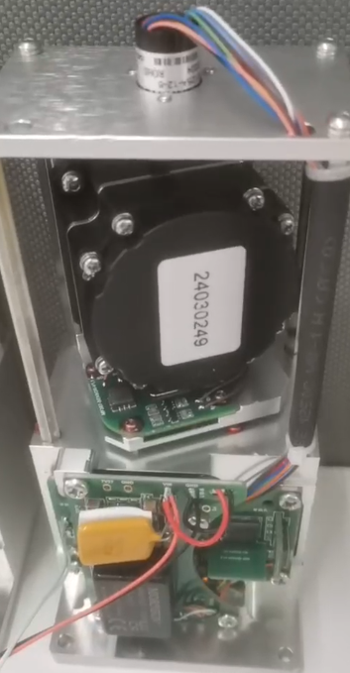

一体式步进伺服电机被应用于寻北仪的方位调节机构中。具体方案如下：

1. 驱动对象‌：寻北仪的方位旋转平台或陀螺安装架。

2. 控制方式‌：采用脉冲/方向或总线指令控制，由寻北仪的主控系统发送方位角指令。

3. 集成设计‌：电机直接安装在寻北仪基座上，通过减速机构（如谐波减速器）驱动平台旋转，保证结构紧凑、传动精度高。

4. 反馈闭环‌：电机内置编码器提供实时位置反馈，实现闭环控制，确保方位角定位精度达到角秒级（如±5角秒以内）。

5. 动态性能‌：电机在寻北过程中需要快速、平稳地旋转至指定方位，并在测量时保持稳定，避免振动干扰陀螺信号。

该方案成功替代了传统的步进电机+驱动器分离方案或直流伺服系统，提升了系统的可靠性、精度和响应速度。

2. 应用产品

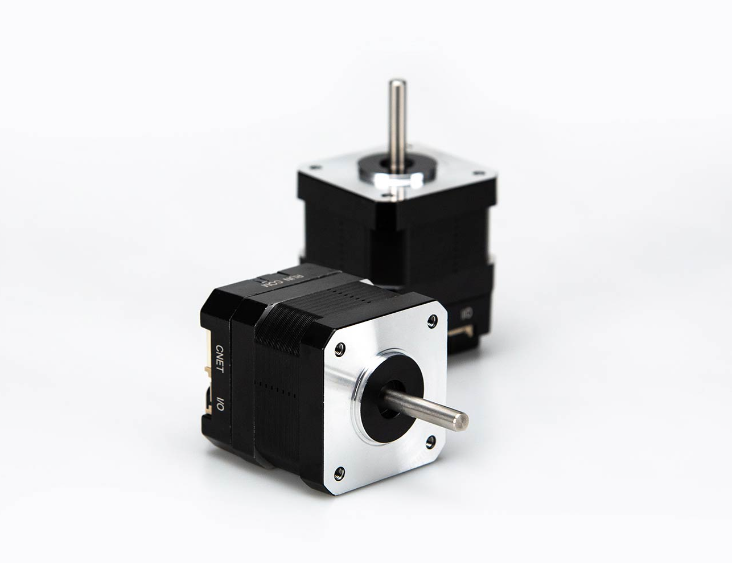

在本次应用中，选用的是一体式步进伺服电机

型号：STM4234B-485-M

用到的功能：单圈位置恢复记忆功能，设置零点，走绝对位置模式

3. 遇到的问题及解决方案

挑战1：高精度与快速响应的平衡

•‌ 问题‌：寻北仪要求方位调节既要快速（缩短寻北时间），又要高精度（确保北向定位准确），传统步进电机易丢步或响应慢，伺服系统成本较高且集成复杂。

•‌ 解决‌：采用一体式步进伺服电机，通过闭环控制消除了丢步风险，同时结合高细分与优化算法，实现了0.01°以内的定位精度和毫秒级响应。

挑战2：环境适应性与稳定性

•‌ 问题‌：寻北仪常在野外、车载或船载环境中使用，存在振动、温度变化及电磁干扰。

•‌ 解决‌：选用防护等级IP65的一体式电机，内部集成滤波与抗震设计，并通过温漂补偿算法，确保在-20°C至60°C范围内稳定运行。

挑战3：系统集成与空间限制

•‌ 问题‌：寻北仪结构紧凑，传统“电机+驱动器+控制器”分离方案占用空间大，接线复杂。

•‌ 解决‌：一体式设计大幅节省安装空间，减少外部连线，通过总线通信简化与主控的集成，提高了整体可靠性。

挑战4：动态过程对陀螺信号的干扰

•‌ 问题‌：电机启停或换向时可能产生振动或电磁噪声，影响光纤陀螺的微弱信号检测。

•‌ 解决‌：优化电机加减速曲线（如S型曲线），采用低振动设计及屏蔽技术，确保在寻北测量阶段电机保持静默或极低速平滑运行。

4. 总结概要

本案例展示了一体式步进伺服电机在高精度方位定位设备中的成功应用，有效解决了传统驱动方案在精度、响应、集成度及环境适应性方面的不足，为类似需要精密运动控制的测量仪器提供了可靠的技术参考。随着技术的进步，未来一体式电机将在更多高端装备中发挥关键作用。

【一体化电机优势】

高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。

完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
