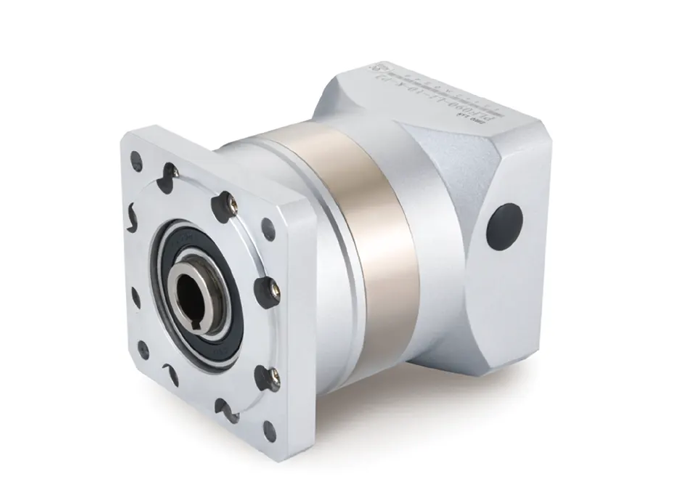

NPLFK系列方法兰孔输出行星减速机
	NPLFK系列为方法兰孔输出行星减速机，采用直齿齿轮传动，经渗碳淬火处理，齿向齿廓修形处理，确保运行平稳，噪音小，结构简单。适配本司一体化电机。
	特点 ● 支持本司全系一体化步进、伺服电机 ● 转速精度高 ● 标准直齿结构

直齿减速机选型
型号	产品形态*	级数	减速比	适配电机
NPLFK057	同轴方法兰孔输出行星减速机	一级	3、4、5、7、10	STM57系列步进电机
		二级	16、20、25、28、35、40、50、70
		三级	64、80、100、125、140、175、200、250、280、350
NPLFK086		一级	3、4、5、7、10	STM86系列步进电机
		二级	12、15、16、20、25、28、35、40、50、70
		三级	64、80、100、125、140、160、175、200、250、280、350
NPLFK060		一级	3、4、5、7、10	PMM60系列伺服电机
		二级	16、20、25、28、35、40、50、70
		三级	64、80、100、125、140、175、200、250、280、350
NPLFK080		一级	3、4、5、7、10	PMM80系列伺服电机
		二级	12、15、16、20、25、28、35、40、50、70
		三级	64、80、100、125、140、160、175、200、250、280、350

NPLFK系列方法兰孔输出行星减速机
型号	级数	减速比	NPLFK057	NPLFK086	NPLFK040	NPLFK060	NPLFK080
额定输出扭矩(N·m)	1	3	16.5	60	-	16.5	60
		4	27	86	13	27	86
		5	27	94.5	15	27	94.5
		7(9)	19.5	64	12(9)	19.5	64
		10	8.5	39.5	9	8.5	39.5
	2	12	-	96	-	-	96
		15	-	96	-	-	96
		16	30	96	13	30	96
		20	30	96	15	30	96
		25	33	105.5	15	33	105.5
		28	30	96	13	30	96
		35	33	105.5	15	33	105.5
		40	30	96	13	30	96
		50	33	105.5	15	33	105.5
		70(100)	21.5	71.5	12(9)	21.5	71.5
	3	64	37.5	120	-	37.5	120
		80	37.5	120	-	37.5	120
		100	37.5	120	-	37.5	120
		125	41	132	-	41	132
		140(160)	37.5	120(120)	-	37.5	120(120)
		175	41	132	-	41	132
		200	37.5	120	-	37.5	120
		250	41	132	-	41	132
		280	37.5	120	-	37.5	120
		350	41	132	-	41	132
转动惯量(kg·cm²)	1	3	0.107	0.400	-	0.107	0.400
		4	0.094	0.309	-	0.094	0.309
		5	0.092	0.291	-	0.092	0.291
		7	0.091	0.285	-	0.091	0.285
		10	0.091	0.283	-	0.091	0.283
	2	12	-	0.400	-	-	0.400
		15	-	0.400	-	-	0.400
		16	0.094	0.309	-	0.094	0.309
		20	0.092	0.291	-	0.092	0.291
		25	0.092	0.291	-	0.092	0.291
		28(32)	0.091	0.285	-	0.091	0.285
		35	0.091	0.285	-	0.091	0.285
		40	0.091	0.283	-	0.091	0.283
		50(64)	0.091	0.283	-	0.091	0.283
		70	0.091	0.283	-	0.091	0.283
	3	64	0.092	0.291	-	-	0.291
		80	0.092	0.291	-	-	0.291
		100	0.092	0.291	-	0.094	0.291
		125	0.092	0.291	-	0.092	0.291
		140(160)	0.091	0.285(0.285)	-	0.092	0.285
		175	0.091	0.285	-	0.091	0.285
		200	0.091	0.283	-	0.091	0.283
		250	0.091	0.283	-	0.091	0.283
		280	0.091	0.283	-	0.091	0.283
		350	0.091	0.283	-	0.091	0.283
故障停止扭矩(N·m)			2倍额定输出扭矩
额定输入转速(rpm)			4000	3000		4000	3000
最大输入转速(rpm)			8000	6000		8000	6000
最大径向负载(N)			670	1420		670	1420
最大轴向负载(N)			550	1250		550	1250
效率(%)			＞90		＞90
噪音(dB)			60	65		60	65
使用寿命(h)			20000
润滑方式			合成油脂润滑
重量(kg)	1		1.0	2.8	0.5	2.2	4.7
	2		1.3	3.4	0.6	2.5	5.3
	3		1.6	4.0	0.7	2.8	5.3
注：“-” 代表该减速比无参数；（）内减速比对应（）相关参数

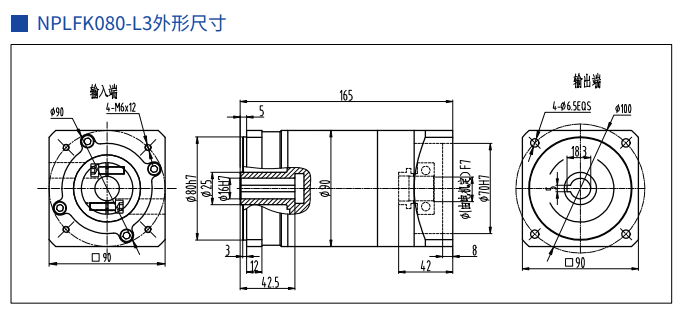

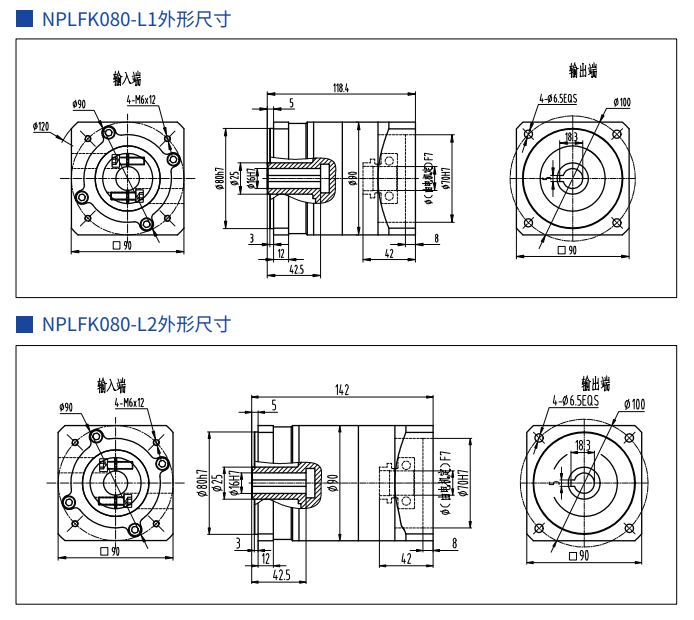

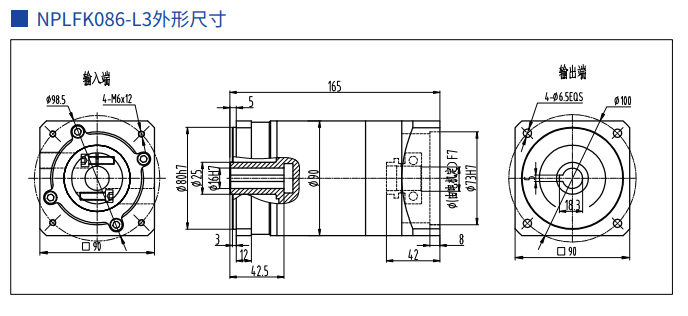

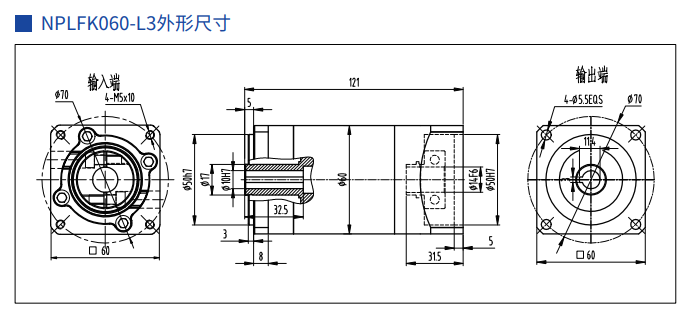

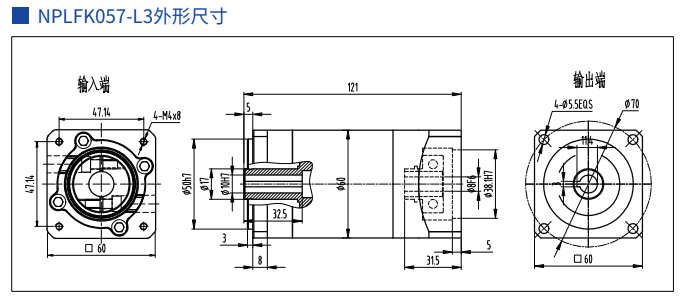

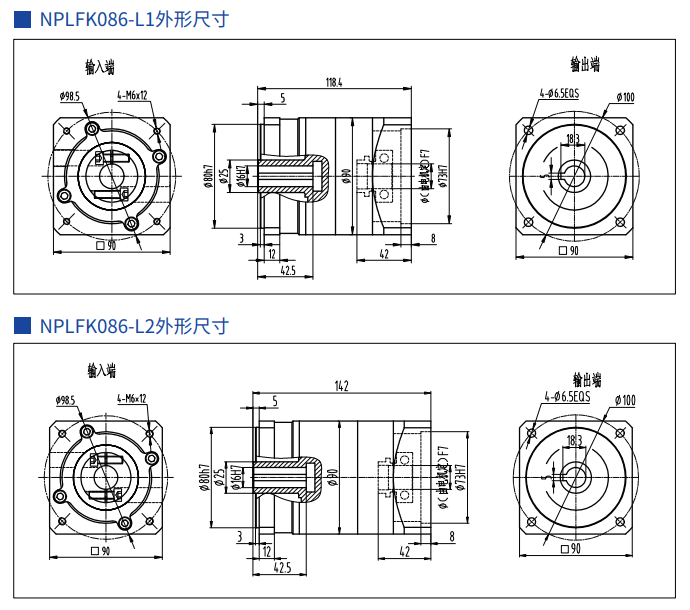

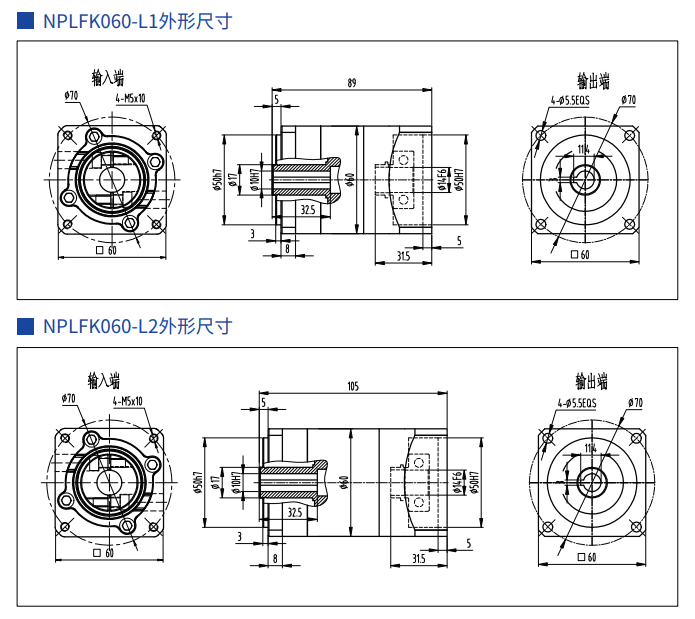

外形尺寸

NPLFK系列同轴方法兰孔输出行星减速机
