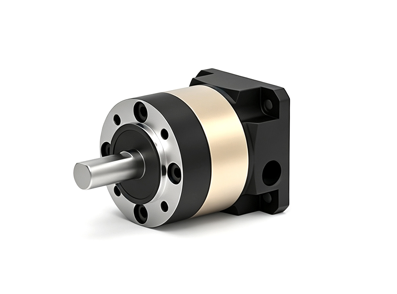

35法兰精密行星减速机 | ||
| 35 法兰尺寸行星减速机适配立迈胜法兰尺寸 35mm 的一体化步进伺服电机，是各法兰尺寸减速机之间取得了较平衡的效果，实现了扭矩、精度、效率与成本的精妙平衡。它特别适合用于协作机器人关节、精密医疗设备、半导体设备、便携式检测仪器等对空间、重量有严格限制，同时要求可靠动力传输和一定控制精度的场合。 | |
特点 ● STM35 系列一体化电机、BLM35 系列一体化电机 ● 转速精度高 ● 标准直齿结构 ● 多种产品形态 | ||
| 性能参数 | NR35Y | 减速比 | 级数 | |
|---|---|---|---|---|
| 额定输出扭矩(N.m) | 9.0(3.0) | 4(3) | L1 | |
| 8.5 | 5 | |||
| 5.0 | 7 | |||
| 3.0 | 10 | |||
| 5.0(5.0) | 12(15) | L2 | ||
| 9.0 | 16 | |||
| 9.0 | 20 | |||
| 8.5 | 25 | |||
| 9.0 | 28 | |||
| 8.5(5.0) | 35(30) | |||
| 9.0 | 40 | |||
| 8.5 | 50 | L3 | ||
| 5.0 | 70 | |||
| 9.0(8.5) | 64(60) | |||
| 9.0 | 75 | |||
| 8.5 | 80 | |||
| 9.0 | 100 | |||
| 8.5 | 112 | |||
| 9.0 | 125 | |||
| 8.5 | 140 | |||
| 9.0 | 160 | |||
| 8.5 | 175 | |||
| 5.0 | 200 | |||
| 8.5 | 250 | |||
| 9.0 | 280 | |||
| 8.5 | 350 | |||
| 9.0 | 400 | |||
| 8.5 | 500 | |||
| 5.0 | 700 | |||
| 转动惯量(kg.m²) | 0.018(0.022) | 4(3) | L1 | |
| 0.014 | 5 | |||
| 0.012 | 7 | |||
| 0.010 | 10 | |||
| 0.018(0.014) | 12(15) | L2 | ||
| 0.018 | 16 | |||
| 0.014 | 20 | |||
| 0.014 | 25 | |||
| 0.012 | 28 | |||
| 0.012(0.010) | 35(30) | |||
| 0.010 | 40 | |||
| 0.010 | 50 | L3 | ||
| 0.010 | 70 | |||
| 0.018(0.014) | 64(60) | |||
| 0.014 | 75 | |||
| 0.014 | 80 | |||
| 0.014 | 100 | |||
| 0.014 | 112 | |||
| 0.014 | 125 | |||
| 0.014 | 140 | |||
| 0.012 | 160 | |||
| 0.014 | 175 | |||
| 0.010 | 200 | |||
| 0.010 | 250 | |||
| 0.010 | 280 | |||
| 0.010 | 350 | |||
| 0.010 | 400 | |||
| 0.010 | 500 | |||
| 0.010 | 700 | |||
| 故障停止扭矩(N.m) | 2倍额定输出扭矩 | - | - | |
| 额定输入转速(rpm) | 3000 | - | - | |
| 最大输入转速(rpm) | 6000 | - | - | |
| 最大径向力(N) | 150 | - | - | |
| 最大轴向力(N) | 80 | - | - | |
| 效率(%) | ≥96 | - | - | |
| 平均寿命(h) | 20000 | - | - | |
| 润滑 | 合成油脂润滑 | - | - | |
| 噪音(dB) | 60 | - | - | |
| 防护等级 | IP54 | - | - | |
| 重量(kg) | 0.20 | - | L1 | |
| 0.30 | - | L2 | ||
| 0.40 | - | L3 |
注：()内的参数对应()内的减速比。

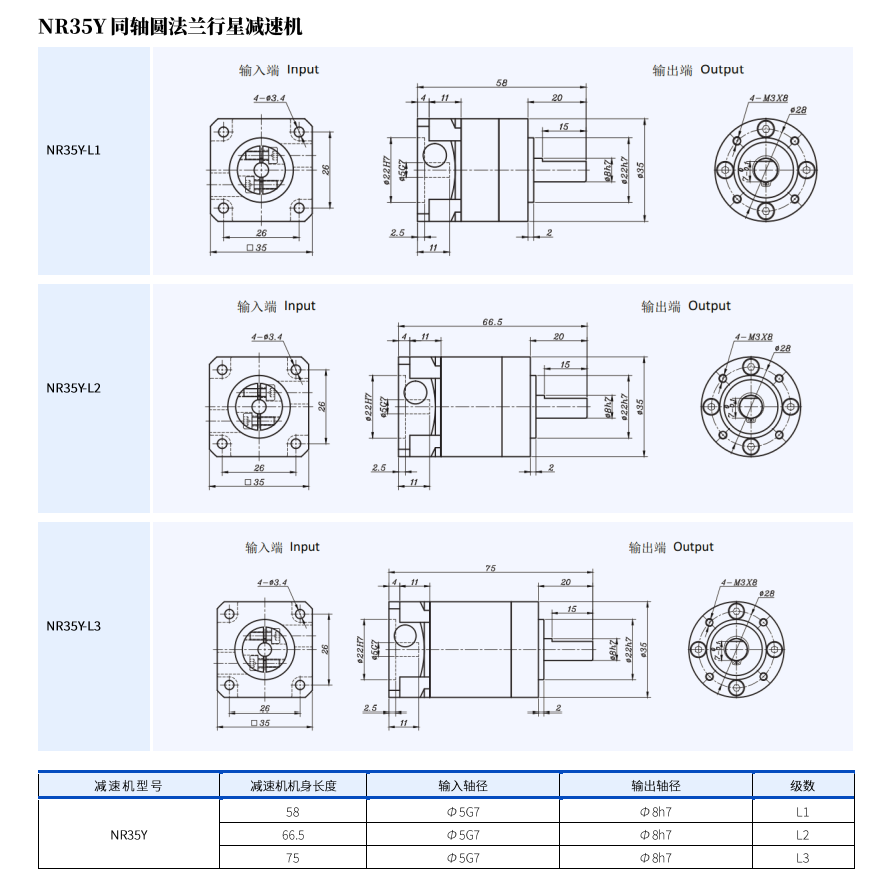

| 外形尺寸 |
|
