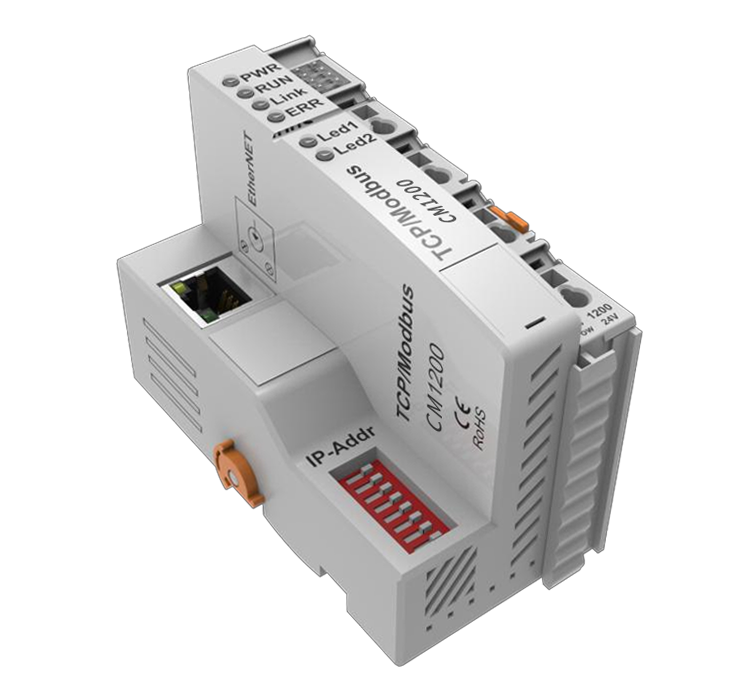

CM系列Modbus-TCP耦合器

Modbus TCP总线耦合器能自动识别所连接的总线端子模块,Modbus TCP总线耦合器作为1个Modbus TCP从站通过输入 输出端以太网接口接入Modbus TCP实时以太网络。

  ·Modbus总线

  ·模块化分布式从站


  ·自动识别I/O模块


Modbus TCP总线耦合器能自动识别所连接的总线端子模块,Modbus TCP总线耦合器作为1个Modbus TCP从站通过输入/输出端以太网接口接入Modbus TCP实时以太网络。


型号CM1200
适配模块数量32片
组态方式Modbus   TCP
Sys系统电源额定电压24VDC(18-36V宽电压)
输入电流最大24V/500mA
Field公共端电源额定电压24VDC(±20%)
输入电流最大24V/5A
总线接口1×RJ45
通讯周期最小1ms,主站设置
隔离耐压500V
隔离方式隔离变压器(RJ45通信)
尺寸规格99mmx48mmx69mm(长×宽×高)
工作温度0~55℃
存储温度-25~85℃
相对湿度95%,无冷凝
防护等级IP20


类型型号名称
EtherCAT耦合器CM1100EtherCAT耦合器
Modbus耦合器CM1200Modbus耦合器
数字输入模块EM101616通道数字输入NPN
EM111616通道数字输入PNP
数字输出模块EM20088通道数字输出NPN
EM20188通道数字输出PNP
EM201616通道数字输出NPN
EM211616通道数字输出PNP
数字输入输出模块EM50168通道数字输入+8通道数字输出 NPN型
EM51168通道数字输入+8通道数字输出 PNP型
模拟输入模块EM30044通道模拟输入电压型±10V,16bit
EM30144通道模拟输入电压型0-10V,16bit
EM30244通道模拟输入电流型0-20ma,16bit
EM30344通道模拟输入电流型4-20ma,16bit
模拟输出模块EM40044通道模拟输出电压型±10V,16bit
EM40144通道模拟输出电压型0-10V,16bit
EM40244通道模拟输出电流型0-20ma,16bit
EM40344通道模拟输出电流型4-20ma,16bit
