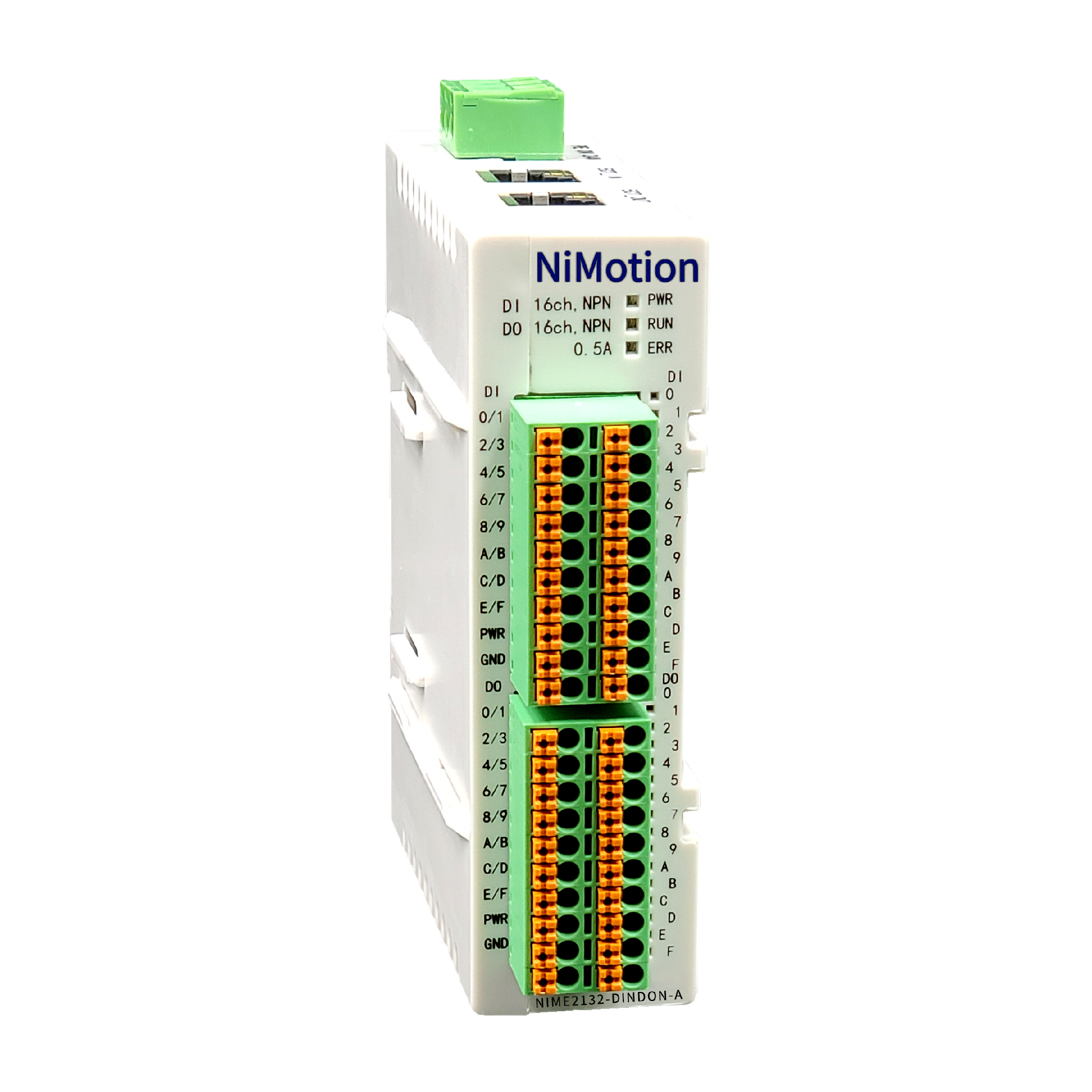

NIME数字量输入/输出模块


NIME数字量输入/输出模块

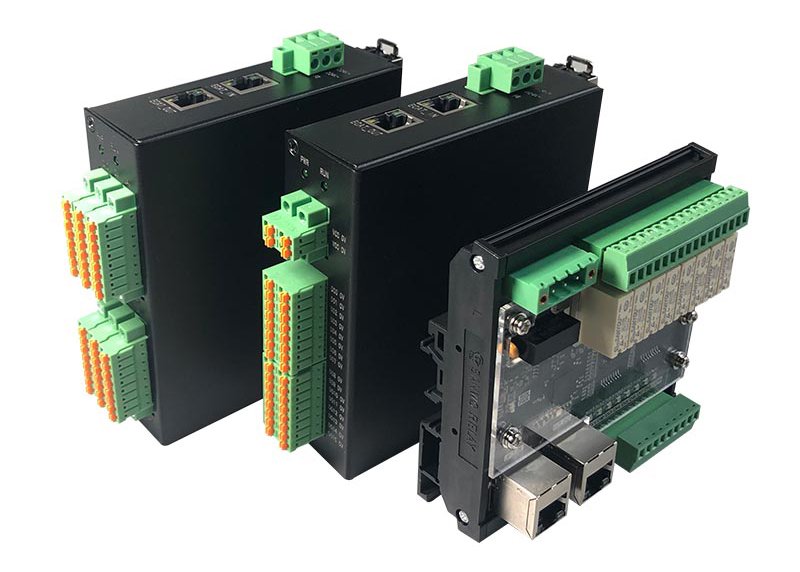

EtherCAT I O模块采用全隔离设计方案，EtherCAT总线、远程I O模块化分布式从站、8路双向光耦输入8路继电器输出，模块化设计以及EtherCAT总线通讯网络使得远程I O使用方便、灵巧、抗干扰性能强。


 特点

● EtherCAT总线

● 模块化分布式从站

● 8/16路输入输出






技术规格


型号

通道数

输入类型

输出类型

输入额定电平

输出额定电平

最大输出电流(单通道)

最大冲击电流(单通道)

供电电压通信协议

NIME1116-DIDOER-A8DI8DO双向光耦(NPN/PNP)继电器24VDC(-15%/+20%)30VDC/250VAC1.0A2.0A24VDC(-15%/+20%)EtherCAT

NIME1116-DIN-A16DINPN-24VDC(-15%/+20%)---24VDC(-15%/+20%)EtherCAT

NIME1116-DOER-A16DO-继电器 -30VDC/250VAC1.0A2.0A24VDC(-15%/+20%)EtherCAT

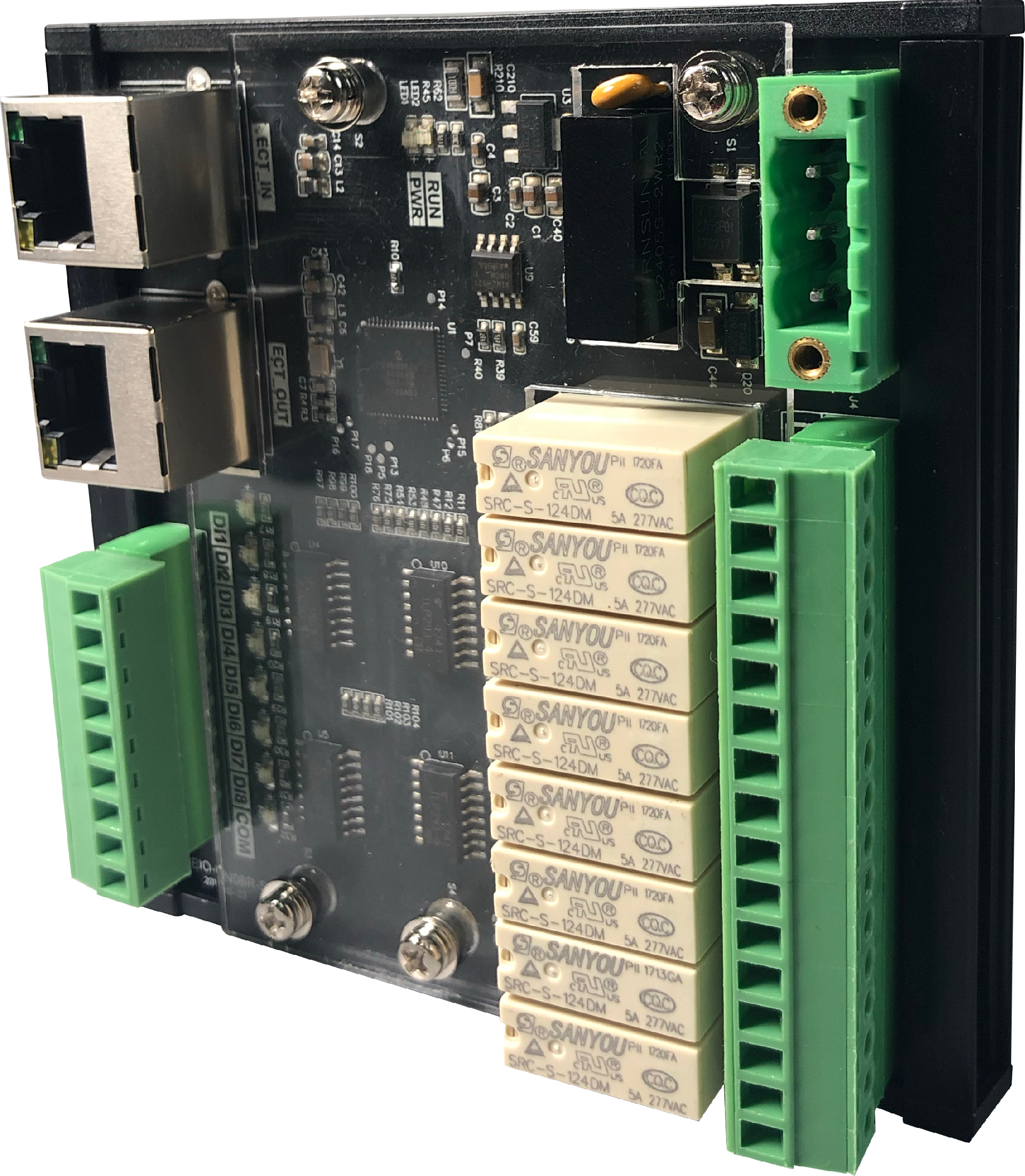

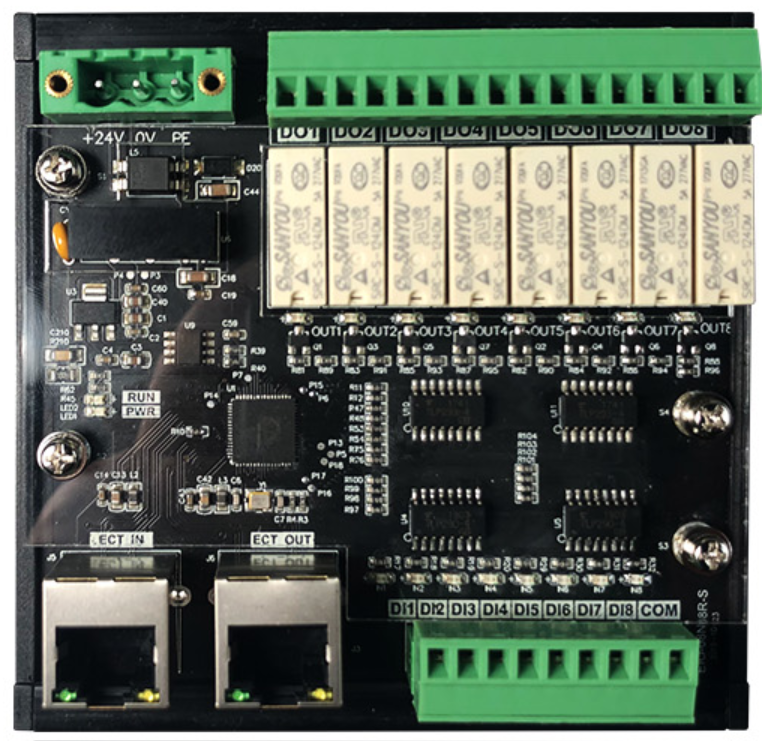

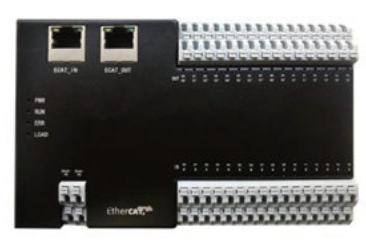

NIME1116-DIDEER-A

该EtherCAT IO模块产品采用全隔离设计方案，产品稳定性好，抗干扰能力强



技术参数

产品名称

• NIME1116-DIDEER-A

数字量输入

• 输入类型：双向光耦(NPN/PNP)

• 滤波时间：0.5ms

• 额定电平：24VDC(-15%/+20%)

• 隔离耐压：3750Vrms(MIN)

数字量输出

• 通道数：8

• 输出类型：继电器

• 额定电平：30VDC/250VAC

• "0"信号电平：继电器干接点断开

• 最大输出电流(单通道)：1.0A

• 最大冲击电流(单通道)：2.0A

• 最大总输出电流：8.0A

• 隔离耐压：3750Vrms(MIN)

物理特性

• 供电电压：24VDC(-15%/+20%)

• 通信协议：EtherCAT

• 通讯速率：100Mbps

• 地址配置：自动扫描

产品尺寸

• 103*103*46.7(WDH)

安装方式

• DIN导轨安装


接口说明
电源

输入端口

输出端口

24V

电源输入，接直流电源24V

DI1-DI8

8个输入信号通道

信号有效，对应输入指示灯

D01-D08

输出信号，继电器干接点。D0一组是一个继电器的两个输出节点，以此类推。继电器干接点闭合，输出有效，对应的输出指示灯点亮

0V

电源输入，接直流电源地

COM

输入信号公共端

1. COM接地，输入信号高电平有效

2. COM接24V，输入信号低电平有效

PE

外壳地，接大地

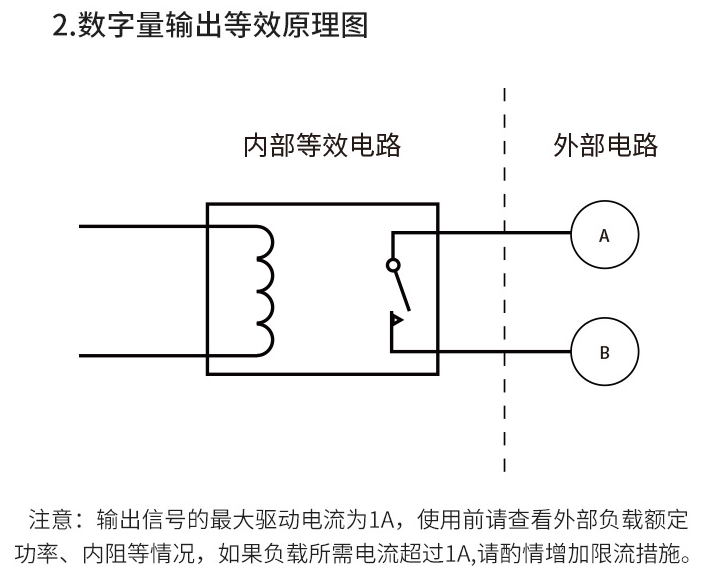

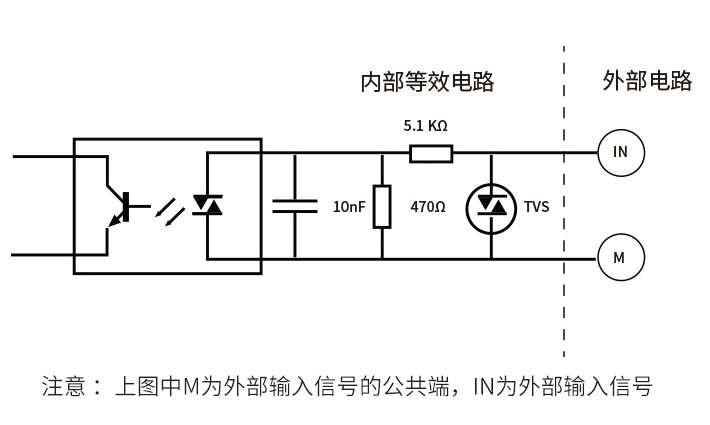

原理说明

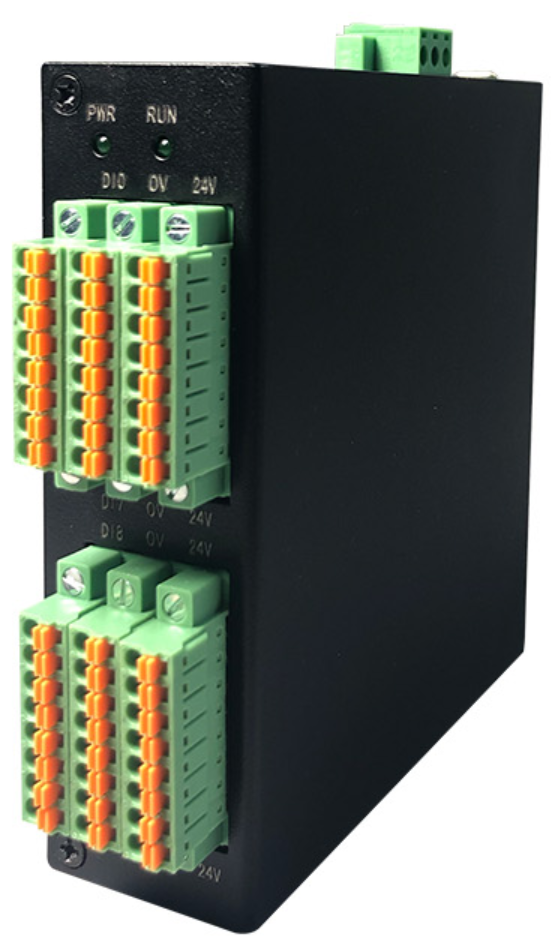

NIME1116-DIN-A

该EtherCAT IO模块产品采用全隔离设计方案，产品稳定性好，抗干扰能力强



技术参数

产品名称

• NIME1116-DIN-A

数字量输入

• 通道数：16

• 输入类型：NPN

• 滤波时间：0.5ms

• 额定电平：24VDC(-15%/+20%)

• 端口防护：过压保护

• 隔离耐压：3750Vrms(MIN)

物理特性

• 供电电压：24VDC(-15%/+20%)

• 通信协议：EtherCAT

• 通讯速率：100Mbps

• 地址配置：自动扫描

产品尺寸

• 35*105*116(WDH)

安装方式

• DIN导轨安装


接口说明
电源

输入端口

输出端口

24V

电源输入，接直流电源24V

DI1-DI8

8个输入信号通道

信号有效，对应输入指示灯

D01-D08

输出信号，继电器干接点。D0一组是一个继电器的两个输出节点，以此类推。继电器干接点闭合，输出有效，对应的输出指示灯点亮

0V

电源输入，接直流电源地

COM

输入信号公共端

1. COM接地，输入信号高电平有效

2. COM接24V，输入信号低电平有效

PE

外壳地，接大地



原理说明

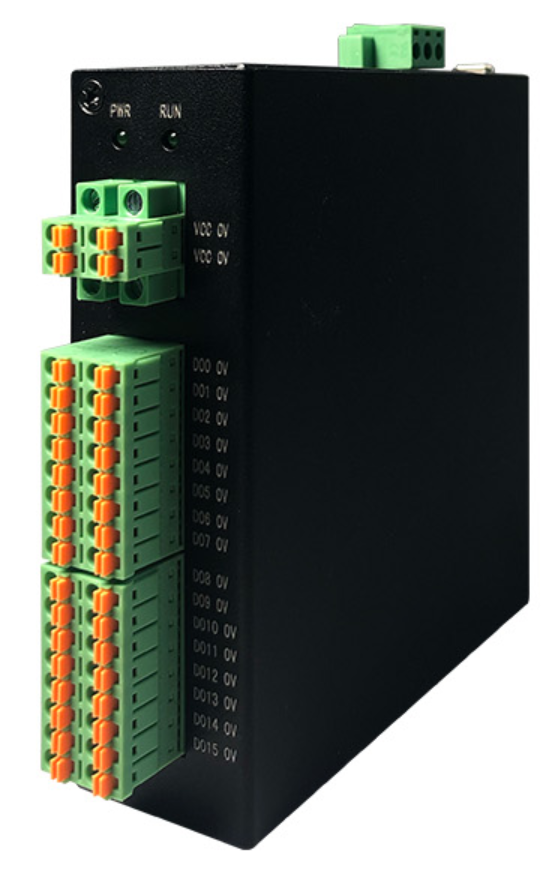

NIME1116-DOER-A

该EtherCAT IO模块产品采用全隔离设计方案，产品稳定性好，抗干扰能力强



技术参数

产品名称

• NIME1116-DOER-A

数字量输入

• 通道数：16

• 输入类型：继电器

• 额定电平：30VDC/250VAC

• "0"信号电平：继电器干接点断开

• 最大输出电流(单通道)：1.0A

• 最大冲击电流(单通道)：2.0A

• 最大总输出电流：16A

• 隔离耐压：3750Vrms(MIN)

物理特性

• 供电电压：24VDC(-15%/+20%)

• 通信协议：EtherCAT

• 通讯速率：100Mbps

• 地址配置：自动扫描

产品尺寸

• 35*105*116(WDH)

安装方式

• DIN导轨安装


接口说明
系统电源

IO电源

输出端口

24V

电源输入，接直流电源24V

VCC

IO电源输入，接直流电源正极

DO1-DO16

16个输出信号通道

信号有效，DO与VCC导通，对应输出指示灯亮

0V

电源输入，接直流电源地

0V

IO电源输入，接直流电源地

PE

外壳地，接大地

0V

内部与IO电源0V短接。负载可直接接在DO与0V之间

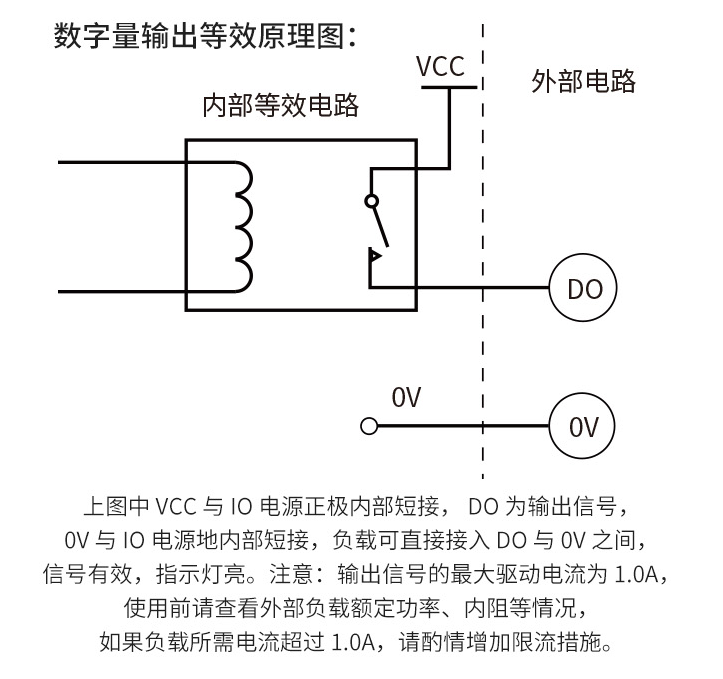

原理说明
