一体化伺服电机在玻璃双直边磨边机的应用

一、介绍

  玻璃双边磨边机适用于磨削平板玻璃的双直线平边、粗磨、抛光一次完成。磨头座滑动采用双直线滚动导轨,双滚珠丝杆传动,以达到稳定移动速度,消除移动间隙,减少阻力与磨损,保证重复定位。

PLC控制系统通过界面设定加工参数一次完成加工。传送皮带驱动采用变频电机调速控制,恒功率,恒扭矩输出,平稳可靠。抛光采用气动自动补偿装置。特别适合于家具玻璃及建筑玻璃的加工。

一般有16磨头/20磨头/26磨头/28磨头双直边磨边机,双边磨边机加工效率高,但是价格相对来说较高,适用于大型钢化玻璃厂。小型双边磨边机(如:早期的2磨头、4磨头和现在的6磨头8磨头等)配置玻璃中转台,玻璃清洗机等设备组成生产线。



二、结构

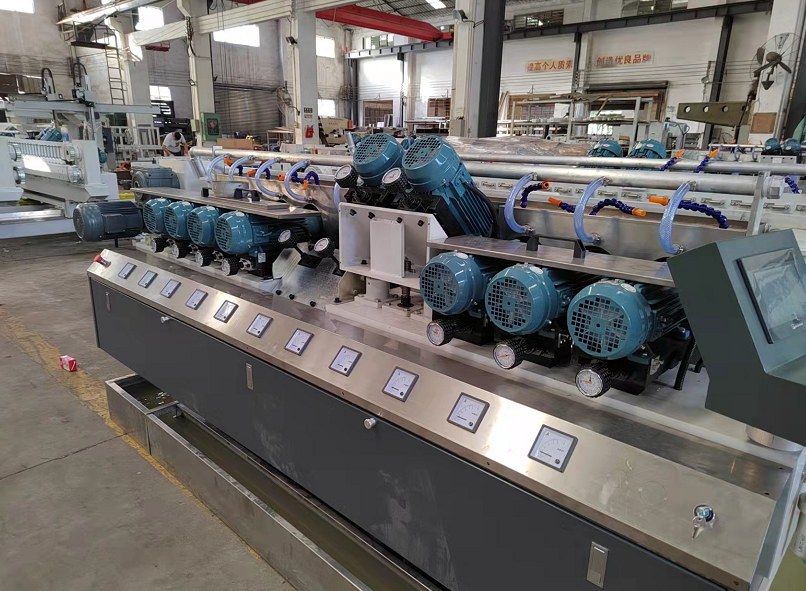

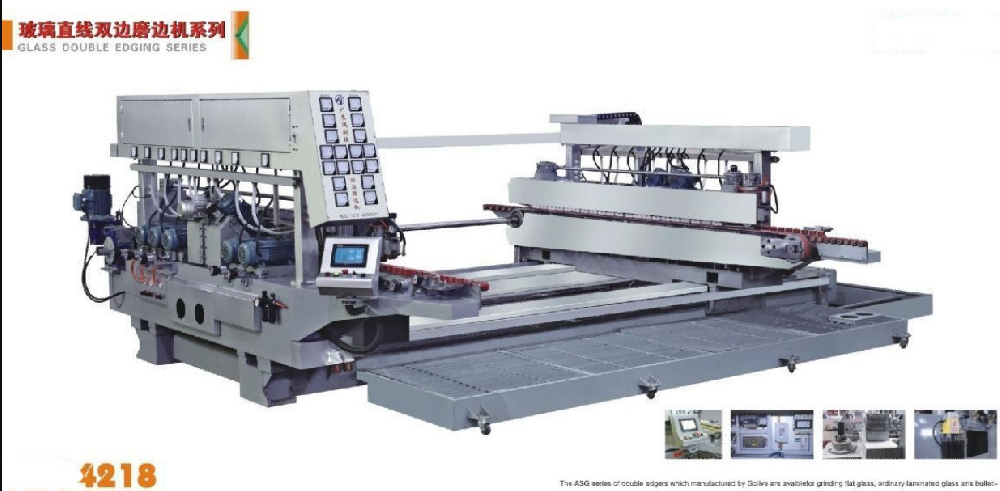

  玻璃磨边机一般由主机(底座+立柱+磨轮水箱+电机+电箱等),进出料端导轨,玻璃支撑架,落地水箱组成。



三、特点

◆ 连续对平板玻璃的双直线平行直边快速磨削加工;
◆ 采用双直线导轨、双滚珠丝杆的高精度传动结构;
◆ 压紧梁与上倒角座同步升降,玻璃中间托架移动轻便;
◆ PLC控制,自动监控、检测、报警、诊断;
◆ 变频调速控制,传送平稳;
◆ 人机界面设定加工参数后,自动调整;
◆ 所有对称磨头组均可单独启动和关闭(也可单独关闭活动边磨头组);
◆ 抛光效果稳定,磨轮损耗少;
◆ 小玻璃大皮带,大小通磨,尺寸超小,精度超高,抛光超亮。采用25mm传送皮带*小可加工78mm宽玻璃,皮带宽寿命长玻璃传送平稳,玻璃平行度和对角线精度高,抛光效果好;
◆ 整机结构先进,采用名牌和高精度的零配件,装配工艺精良,性能稳定,操作简便。

四、解决方案

相对于传统的玻璃双直边磨边机,全自动玻璃双直边磨边机在每个磨头都搭载伺服电机配套丝杆导轨,实现上位全自动更加精准的控制磨头移动的位移,达到更高的精度要求。


PMM系列一体化低压伺服产品特点:

(1)运行平稳无噪音,速度控制精度在±1rpm,控制精度在±1pulse/r;
(2)高集成度设计,有效节省安装空间,有利于实现机械小型化、高效化;
(3)降低安装复杂度,移动灵活,部署方便,提供友好简便的检修和更换体验;
(4)省去驱动器与电机之间匹配过程,快速部署,无控制柜设计,降低使用成本;
(5)通讯方式可以选择EtherCAT或CANopen通信,可提高各个轴的一致性;
(6)质量可靠,运行稳定调试简单,维护方便等。
