一体化步进电机在全自动影像测量仪的应用

1介绍

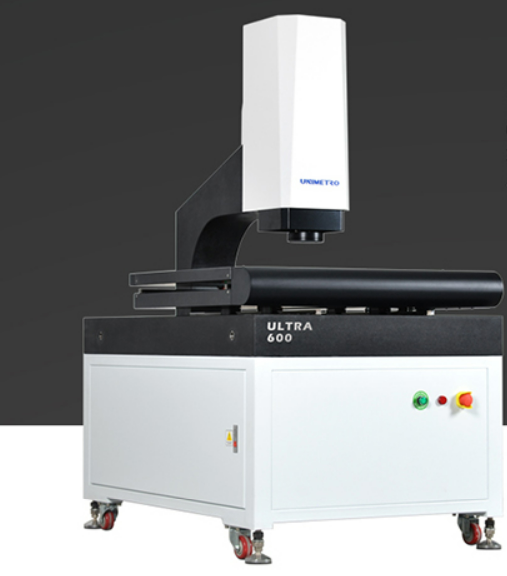

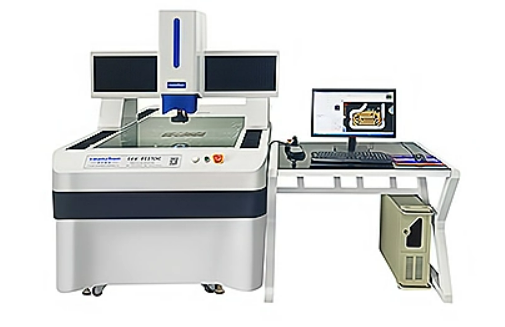

  全自动影像测量仪能便捷快速的进行三维坐标测量与SPC结果分类,它基于机器视觉的自动化边缘提取、自动理匹、自动对焦、测量合成、影像合成;它基于机器视觉与微米精确控制下的自动对焦过程,可以满足清晰造影下辅助测高需要。它支持空间坐标旋转的软件性能,可在工件随意放置的情况下进行测量。


2组成

  主要组成部分有CNC控制系统、CCD工业数字相机、全自动倍物镜、LED照明光源、X/Y/Z轴搭配丝杆导轨模组、光栅尺、大理石台、机架。


3功能

  全自动影像测量仪,它具有人工测量、CNC扫描测量、自动学习测量三种方式,并可将三种方式的模块叠加进行复合测量。可扫描生成鸟瞰影像地图,实现点哪走哪的全屏目标牵引,测量结果的生成图形与影像地图图影同步,它可点击图形自动回位、全屏鹰眼放大。可对任意被测尺寸通过标件实测修正造影成像误差,并对其进行标定,从而提高关键数据的批测精度。全自动影像测量仪有着友好的人机界面,支持多重选择和学习修正。



4特点

1、X轴取花岗石横梁为基础,确保机构不会变形及横梁中间不会下垂。
2、X轴取上置设计,符合导轨最佳受力原理,具有高精度及运行稳定的特点。
3、X轴花岗石背面独特的采用厚钢片锁固,增强X轴的韧性,确保横梁不会折断。
4、Y轴独特的硬体封闭环设计,在立柱底部采用钢板连接,是横梁、立柱构成一个整体,确保机构不会变形。
5、Y轴中间传动,X轴的硬体结构,确保运行时不会出现左右偏摆或甩尾的物理现象,精度得到提高。
6、Z轴采用交叉导轨,利用传动,运行稳定,确保精度。
7、VCAD影像测量软件可自动编程,全自动检测

5解决方案

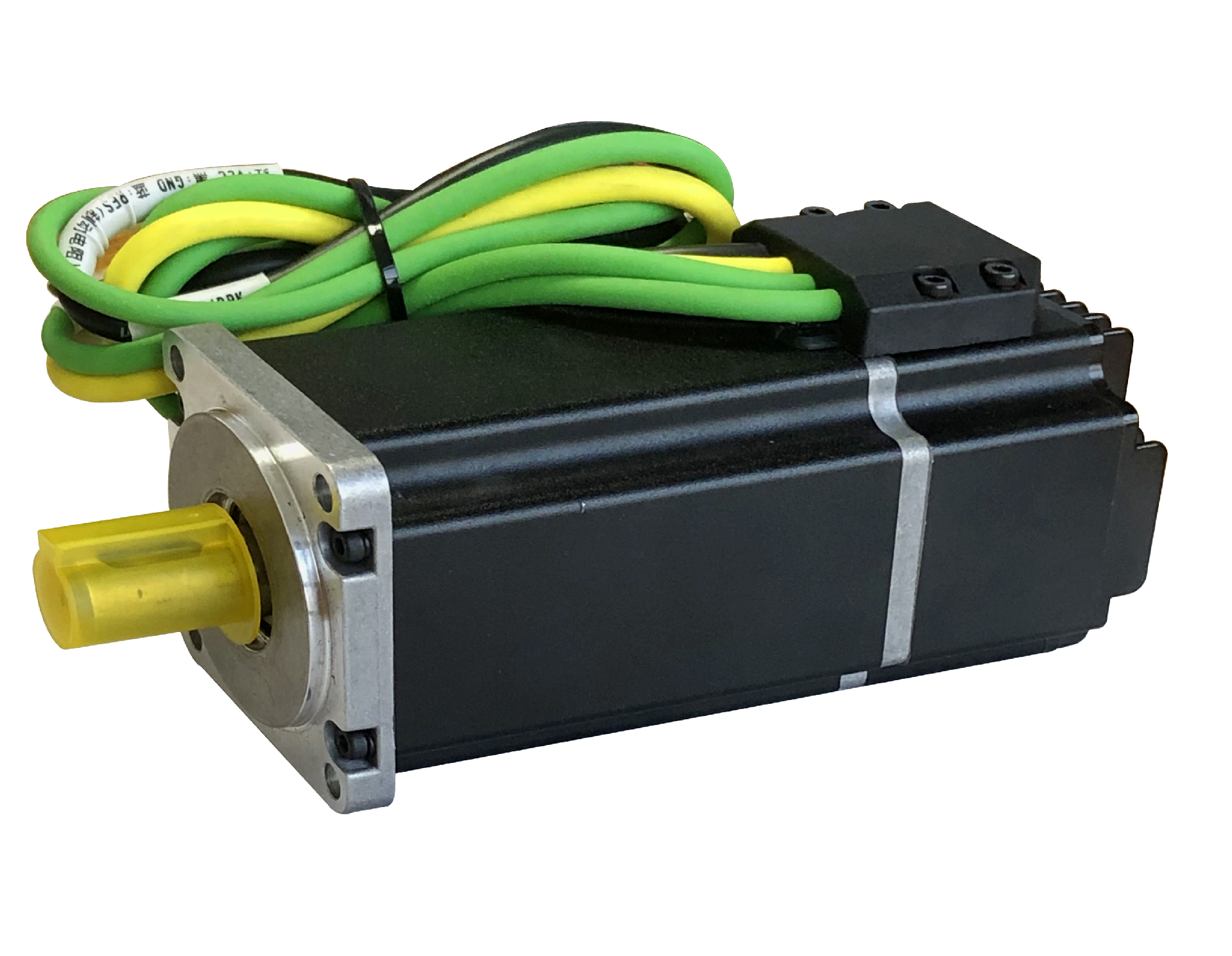

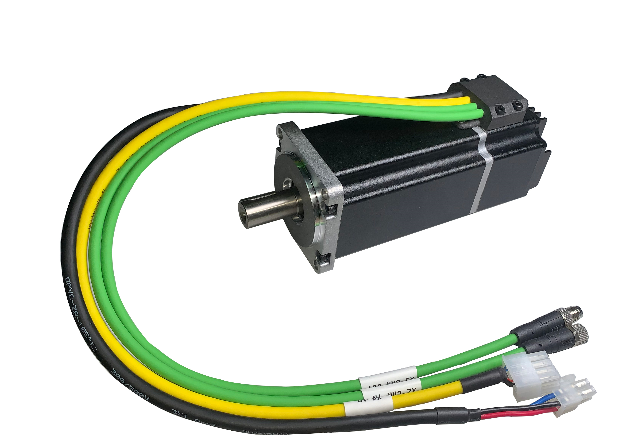

X/Y/Z轴搭配我司一体化伺服电机PMM6020-XX或PMM6040-XX可以实现更加精确的位置控制,达到更高的精度要求。


PMM系列一体化低压伺服产品特点

运行平稳无噪音,速度控制精度在±1rpm,控制精度在±1pulse/r;
高集成度设计,有效节省安装空间,有利于实现机械小型化、高效化;
降低安装复杂度,移动灵活,部署方便,提供友好简便的检修和更换体验;
省去驱动器与电机之间匹配过程,快速部署,无控制柜设计,降低使用成本;
质量可靠,运行稳定调试简单,维护方便等。


发布日期:2022-08-26 浏览次数:96
