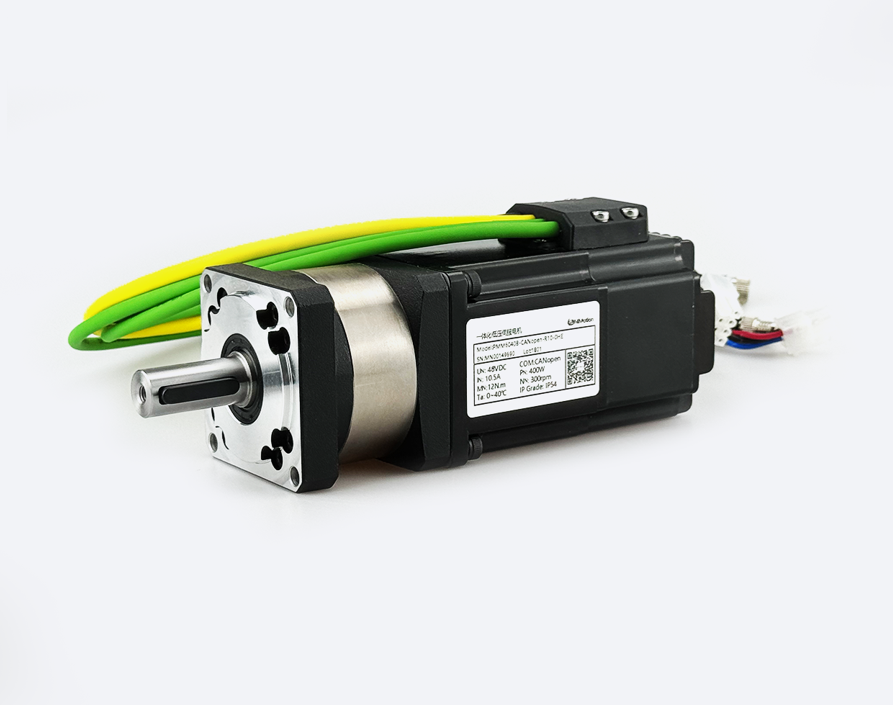

PSMH60系列减速一体伺服电机 | ||
 | PSMH60 系列 EtherCAT&CANopen&RS485 通信减速一体伺服电机是我司自主研制的伺服产品。本产品基于高度集成的一体化开发理念，集永磁同步电机、减速机、多圈绝对值编码器、伺服驱动器、控制器和数字量 I/O 于一体，采用 FOC 磁场定向控制技术和驱控一体技术，支持EtherCAT、CANopen 和 RS485 通信总线控制，具有体积小，接线简单的特点。
| |
特点 ● 减速比默认10，减速比 3、4、5、7 可定制 ● 支持EtherCAT/CANopen/Modbus总线控制 ● 多种控制模式 ● 16段位置/速度功能&S型曲线规划 ● 通过陷波器进行共振抑制 ● 低频震动抑制 ● 支持在线升级和多平台开发 | ||
 | 技术规格 | ||||||||
| 型号 | 额定电压(V) | 额定电流(A) | 额定转速(rpm) | 额定扭矩(N·m) | 额定功率(W) | 惯量(kg.m²×10-4) | 机身长度(mm) | 重量(Kg) | |
| PSMH6040B | 48V | 11.5 | 3000 | 1.27 | 400 | 0.48 | 155.8 | 1.889 | |
| PSMH6040B-LP | |||||||||
| ※注：可选CANopen/EtherCAT/RS485通信方式，轴径：Φ14；(LP)表示可选航插接口 | |||||||||
| 技术参数 | |
| 电压范围 | • 16VDC~52VDC | |
| LED指示 | • 黄绿双色显示 | |
| 减速比 | • 默认为 10，减速比 3、4、5、7 可定制 | |
| 驱动方式 | • 采用FOC磁场定向控制技术和SVPWM(空间矢量调制技术) | |
| 数字量输出(DI/DO) | • DI：数量3个； 高速单向光耦；支持最大 PWM 脉冲频率：2MHz，支持PNP、NPN、差分输入，高电平时 5～24V，低电平时 0～0.5V 可配置功能： 作为开关使用; 作为脉冲输入通道使用 • DO：数量1个， 输出方式：支持光耦输出，集电极开路 最大电流 100mA，最大电压 55V(≥1KHz)； 可配置功能：1.普通DO口；2.电机运行停止；3.目标到达；4.报警输出；（电机状态满足上述条件时，DO 开关量状态发生改变） | |
| 模拟量输入（AI） | • 数量： 1 个；输入方式：单端输入；信号种类：电压信号；电压： -10V~10V；分辨率：12bit • 精度：引用误差≤1% • 可配置功能：死区、滤波、偏置、倍率、方向 | |
| 编码器 | • 17位磁编码器 | |
| 通信方式 | • EtherCAT、CANopen、RS485 | |
| 控制模式 | • CIA402模式：PP、VM、PV、PT、HM、IP、CSP、CSV、CST • NiMotion模式：速度模式、位置模式、转矩模式 | |
| 制动电阻 | • 内置15Ω，25W；外置可接制动器，与外置制动电阻功能可同时使用 | |
| 制动器 | • 内置制动器 | |
| 故障诊断/复位 | • 过压、欠压、过温、堵转、存储故障、超限检测、跟踪故障、目标位置溢出故障、曲线规划参数过小等故障 • 报警为自复位，故障为手动复位 | |
| 工作环境 | • 温度：0~40°C；储存环境温度：-40～85 ℃ • 湿度：相对湿度10%RH~85%RH • 安装环境：无腐蚀性气体，易燃物、油雾，无强震动 • 最高海拔：2000m • 安装方式：水平或垂直 • 污染程度(ppm)：SO2：＜0.5；H2S：＜0.1 | |

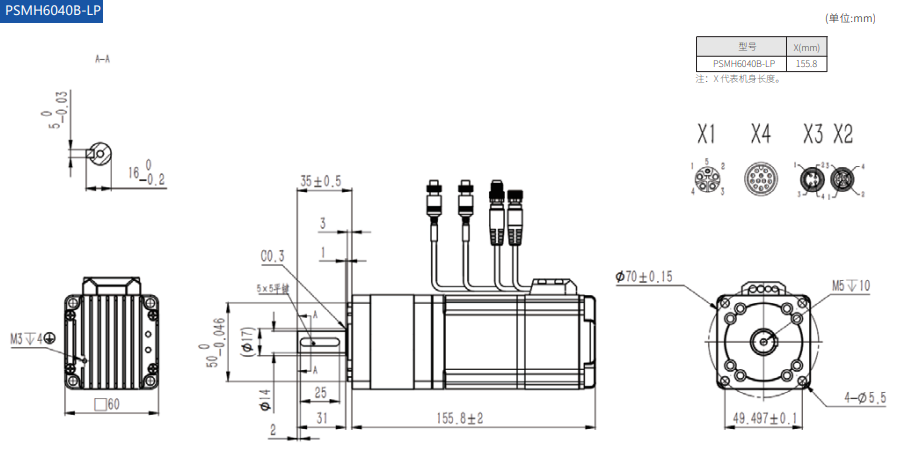

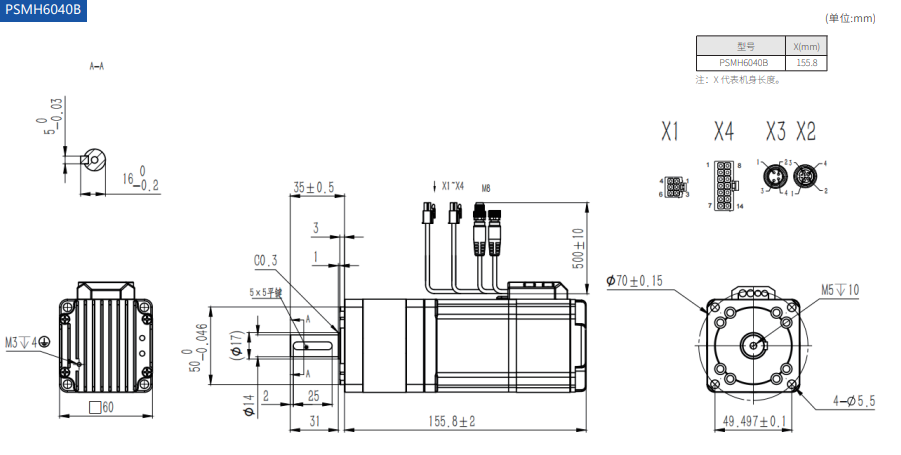

| 外形尺寸 |
|

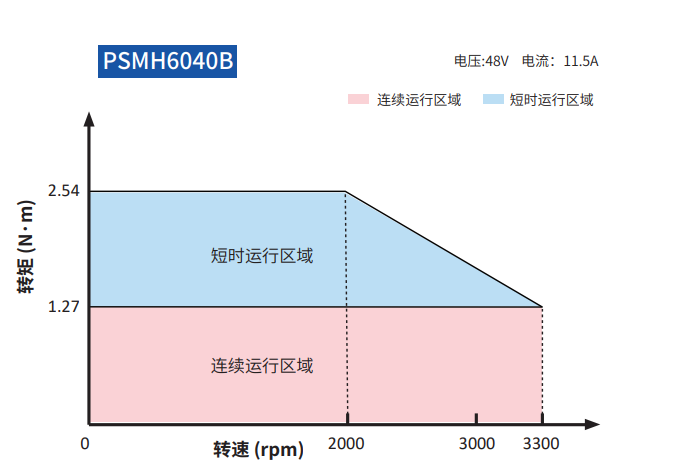

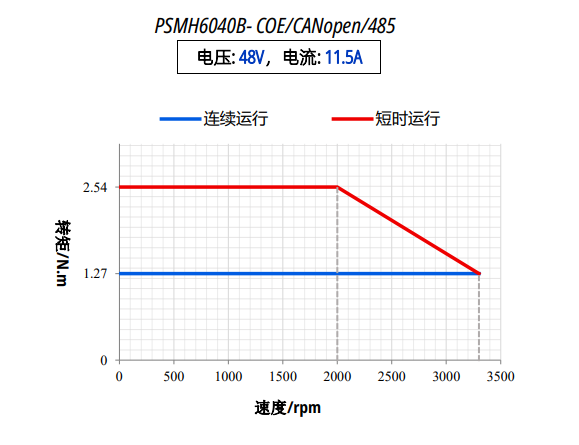

| 转矩——转速特性 |
|
