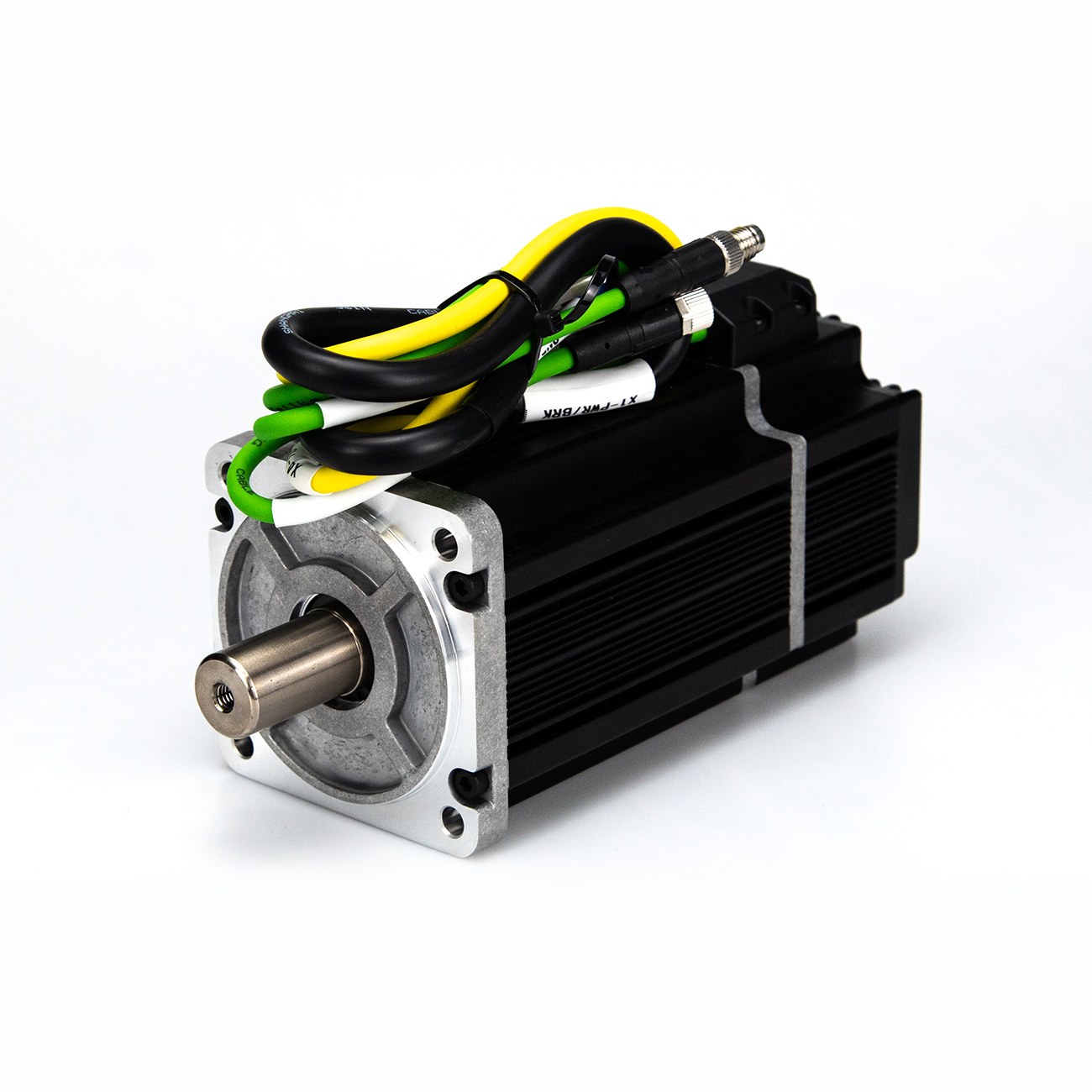

PSM80 (STO)一体化伺服电机 | ||
 | PSM系列一体化伺服电机基于高度紧凑的一体化开发理念，集稀土永磁同步电机、绝对值编码器、总线型伺服驱动器、数字量 I/O于一体，采用FOC磁场定向控制技术和驱控一体技术,具有 STO(安全转矩关断)功能。 | |
特点 ● 多圈高精度编码器 ● 支持EtherCAT/CANopen/Modbus总线控制 ● 多种控制模式 ● 16段位置/速度功能&S型曲线规划 ● 通过陷波器进行共振抑制 ● 低频震动抑制 ● 支持在线升级和多平台开发 | ||

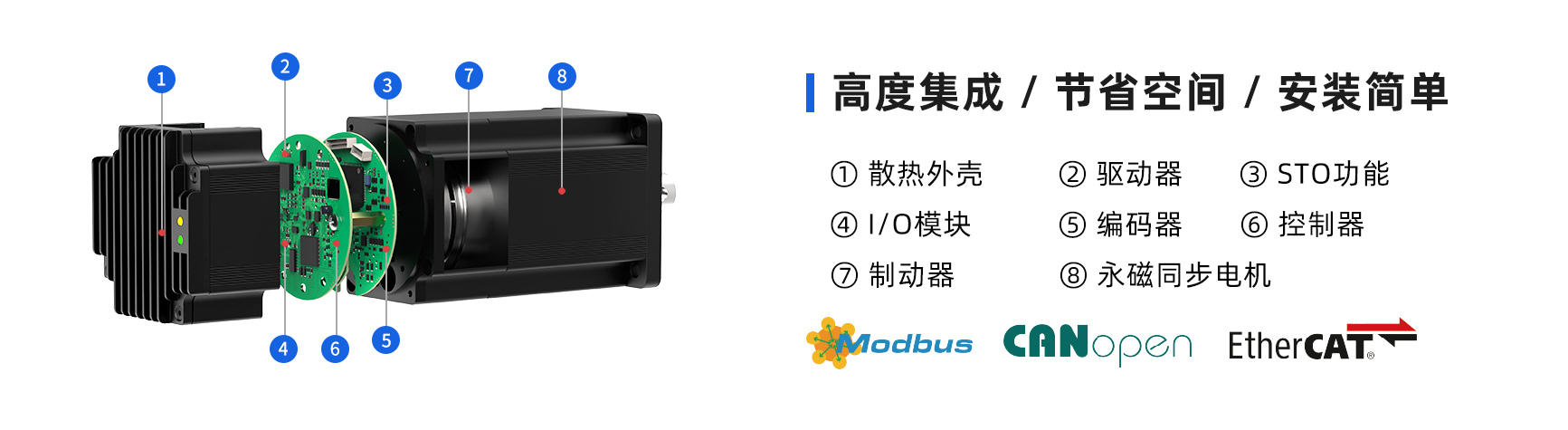

| 结构示意图 |
|
 | 技术规格 | ||||||||
| 型号 | 额定电压(V) | 额定电流(A) | 额定转速(rpm) | 额定扭矩(N·m) | 额定功率(W) | 惯量(kg.m²×10-4) | 机身长度(mm) | 重量(Kg) | |
| PSM8075D-S | 48V | 18.0 | 3000 | 2.4 | 750 | 0.91 | 157.5 | 2.9 | |
| PSM8075D-S-LP | |||||||||
| PSMB8063D-S | 19.4 | 1500 | 4 | 630 | 1.07 | 138 | 2.9 | ||
| PSMB8063D-S-LP | |||||||||
| PSMB8063D-S-B | 173.5 | 3.6 | |||||||
| PSMB8063D-S-B-LP | |||||||||
| PSML8075D-S | 17.4 | 3000 | 2.4 | 750 | 0.12 | 124.5 | 2.4 | ||
| PSML8075D-S-LP | |||||||||
| PSML8075D-S-B | 152 | 2.9 | |||||||
| PSML8075D-S-B-LP | |||||||||
| ※注：可选CANopen、EtherCAT、RS485通信方式，轴径(mm)：Φ19，S 表示STO功能，B 表示可选制动器，LP 表示可选航插接口，制动器静扭矩≥1.3N·m | |||||||||
| 技术参数 | |
| 电压范围 | • 16VDC~52VDC | |
| LED指示灯 | • 黄绿双色显示 | |
| 驱动方式 | • 采用FOC磁场定向控制技术和SVPWM(空间矢量调制技术) | |
| STO | • STO功能一体化电机安全进入无扭矩状态，并防止意外启动。一体化电机正在运行时，激活 STO 功能后，一体化电机将自由停止减速到 0，若一体化电机有制动器，则制动器立即闭合，电机立即停止 | |
| 数字量输入/输出(DI/DO) | • DO：数量1个， 输出方式：支持光耦输出集电极开路 最大电流 100mA，最大电压 55V(≥1KHz) 可配置功能：1.普通DO口；2.电机运行停止；3.目标到达；4.报警输出； | |
| 模拟量输入（AI） | • 数量： 1 个；输入方式：单端输入； 信号种类：电压信号 • 分辨率：12bit；电压：-10V~10V；精度：引用误差≤1% • 可配置功能：死区、滤波、偏置、倍率、方向 | |
| 编码器 | • 17位绝对值多圈编码器 | |
| 通信方式 | • EtherCAT、CANopen、RS485 | |
| 控制模式 | • CIA402模式：PP、VM、PV、PT、HM、IP、CSP、CSV、CST • NiMotion模式：速度模式、位置模式、转矩模式 | |
| 制动电阻 | • 内置35W+外置，通过电源线 X1 的引脚 4、5 进行配置，外置和内置可并联使用 | |
| 制动器 | • 内置制动器 | |
| 故障诊断/复位 | • 过压、欠压、过温、堵转、存储故障、超限检测、跟踪故障、目标位置溢出故障、曲线规划参数过小等故障 • 报警为自复位，故障为手动复位 | |
| 工作环境 | • 温度：0~40°C • 湿度：相对湿度10%RH~85%RH • 安装环境：无腐蚀性气体，易燃物、油雾，无强震动 • 海拔高度：-300m~3000m • 安装方式：水平或垂直 | |
| 外形尺寸 |

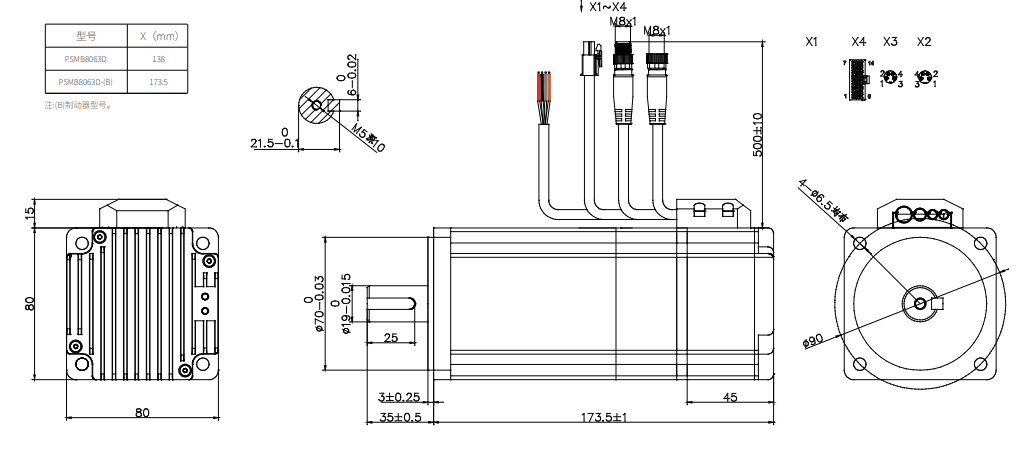

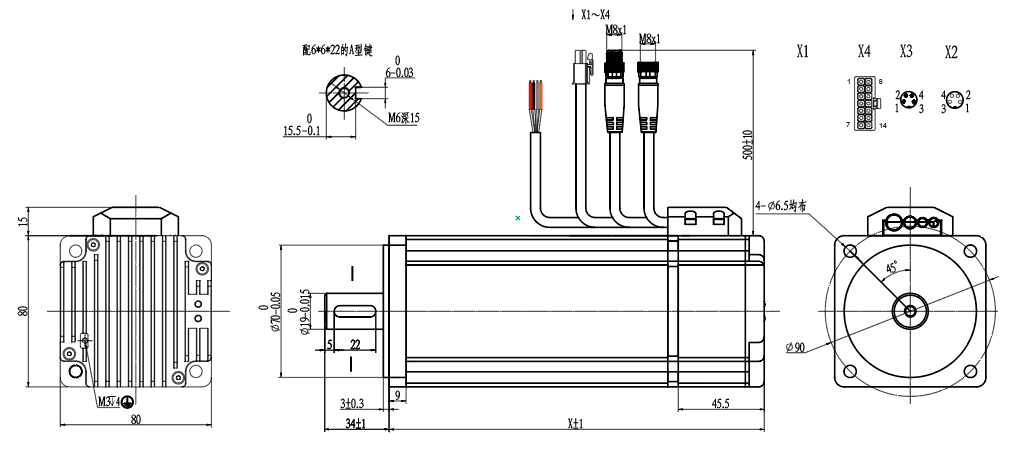

PSMB8063系列产品结构图

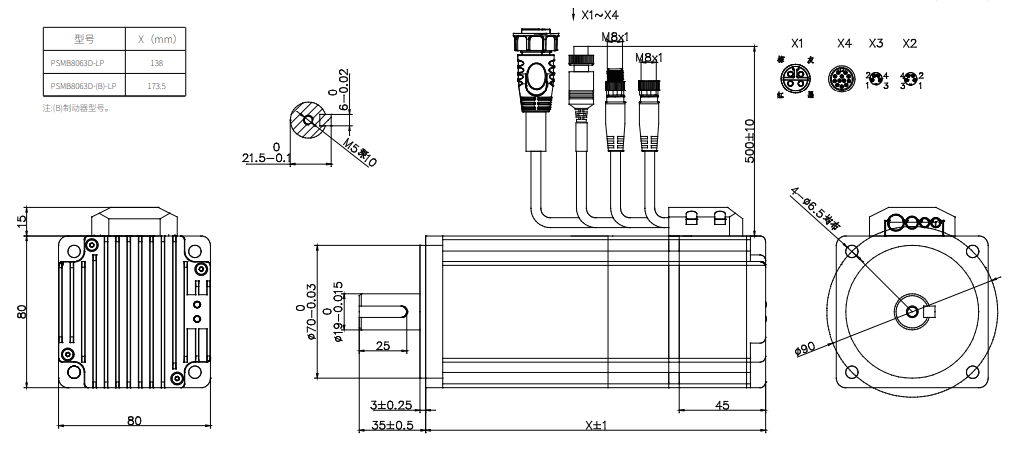

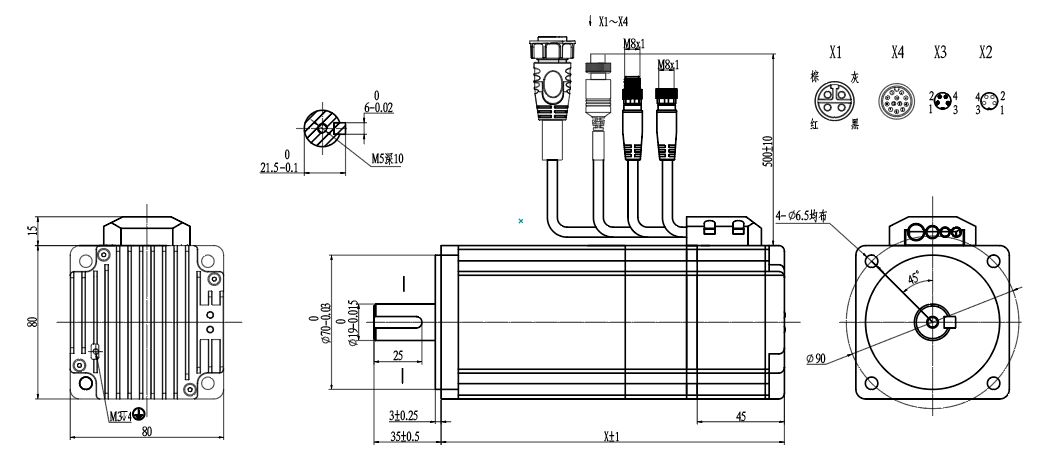

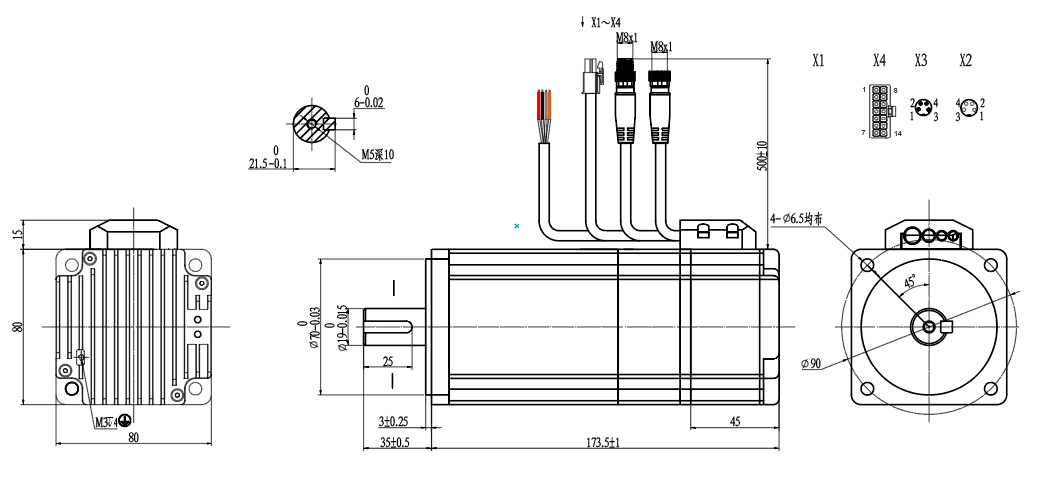

PSMB8063系列(LP)产品结构图

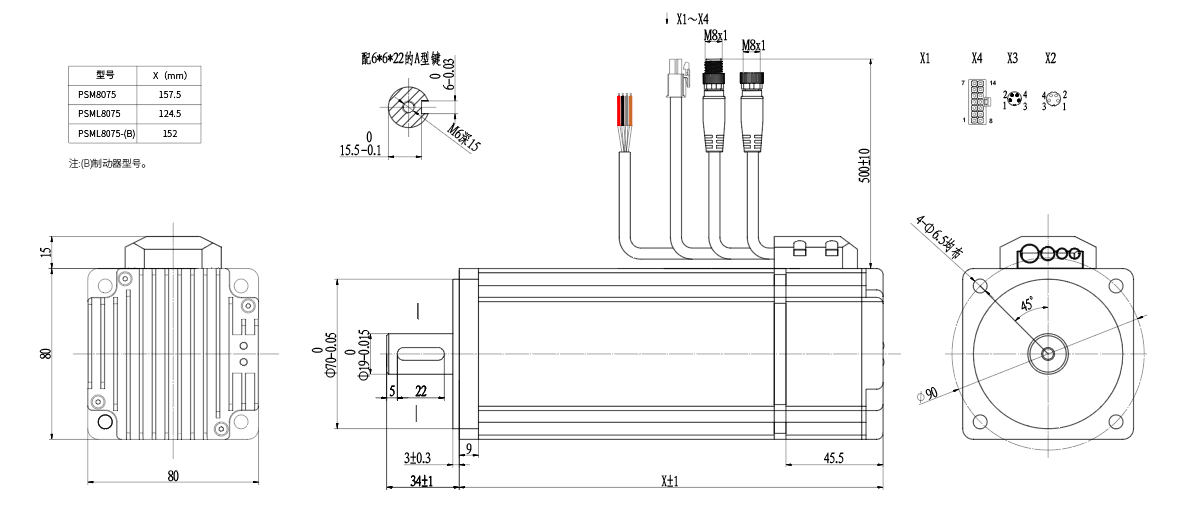

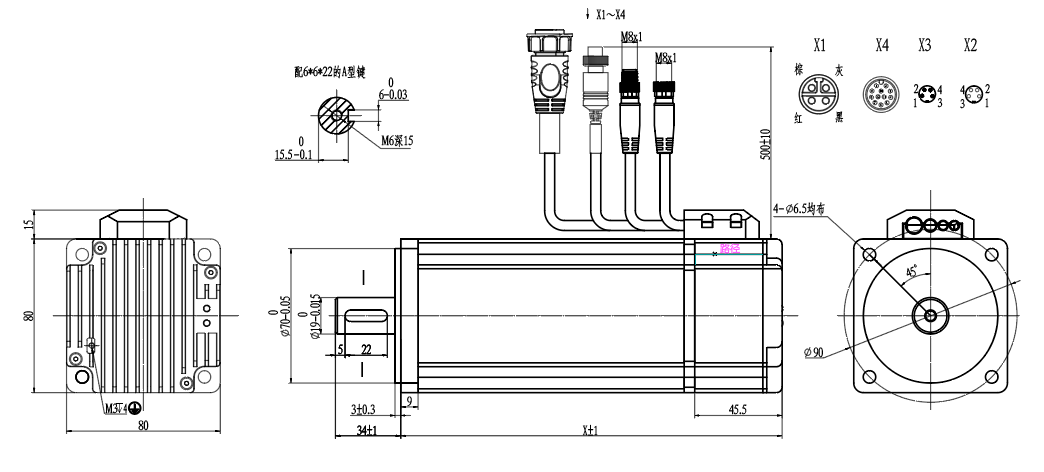

PSM(L)8075系列产品结构图

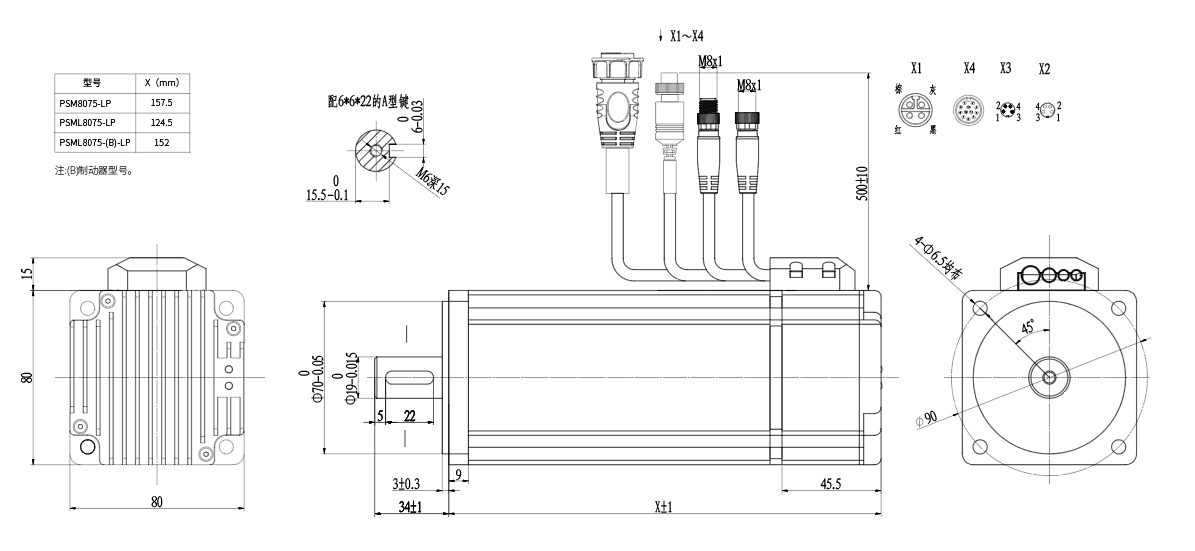

PSM(L)8075系列(LP)产品结构图 |

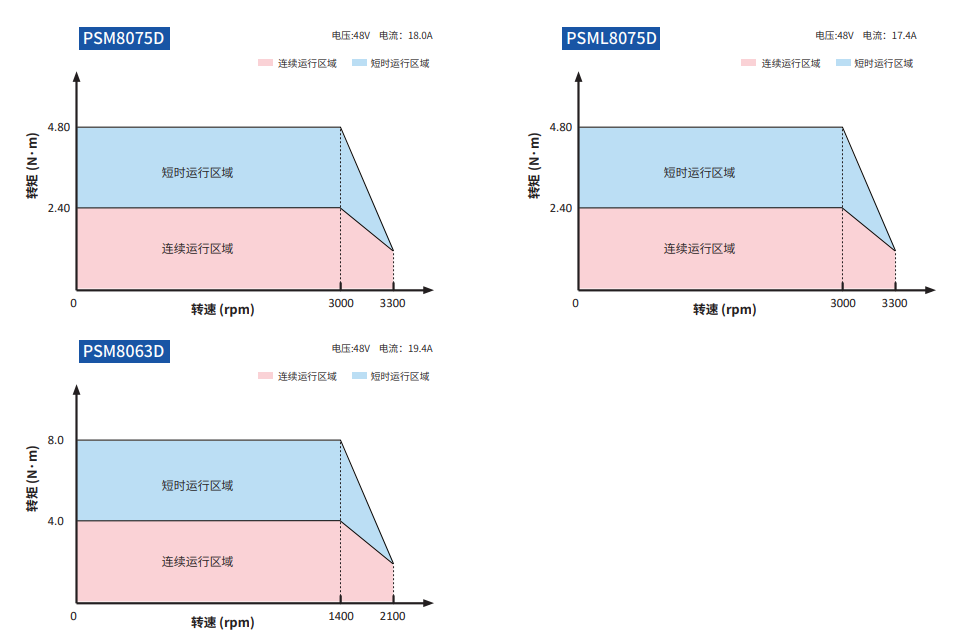

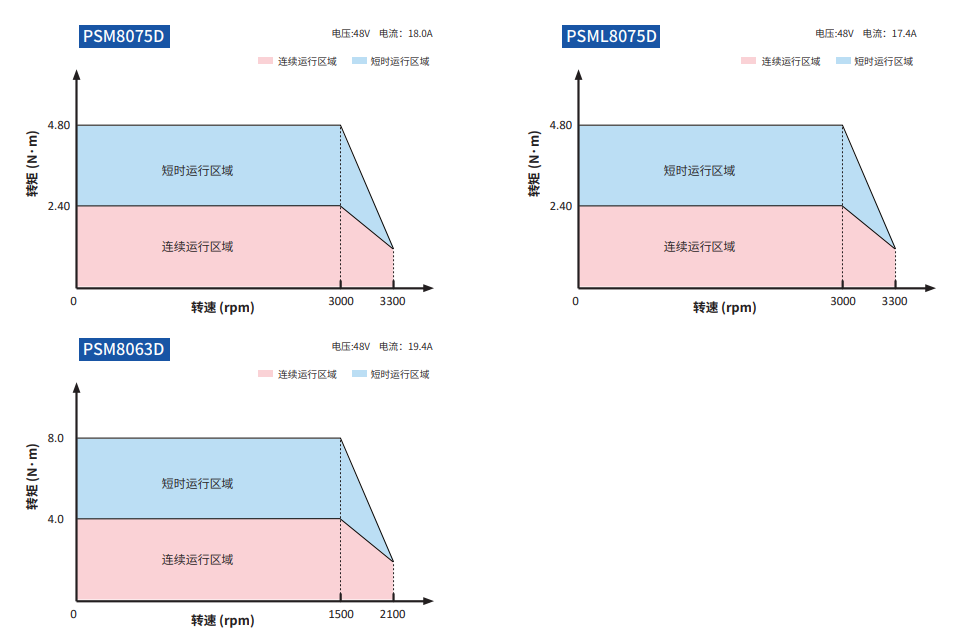

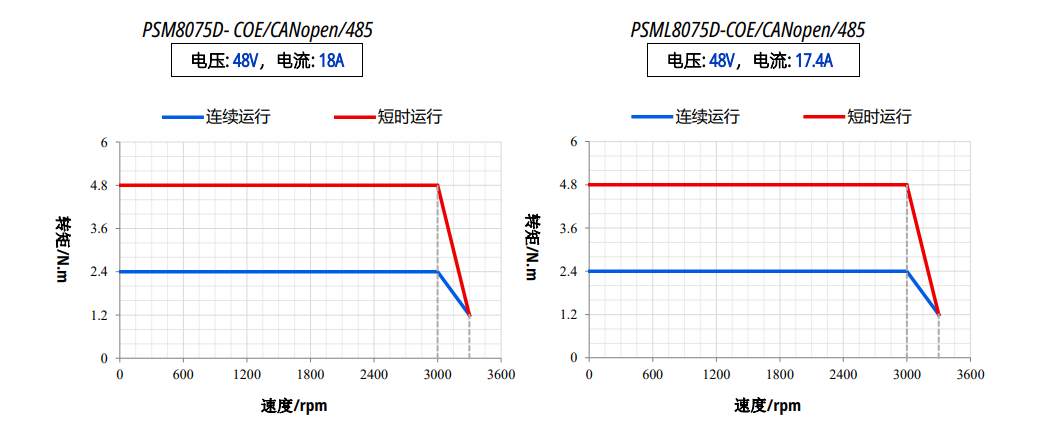

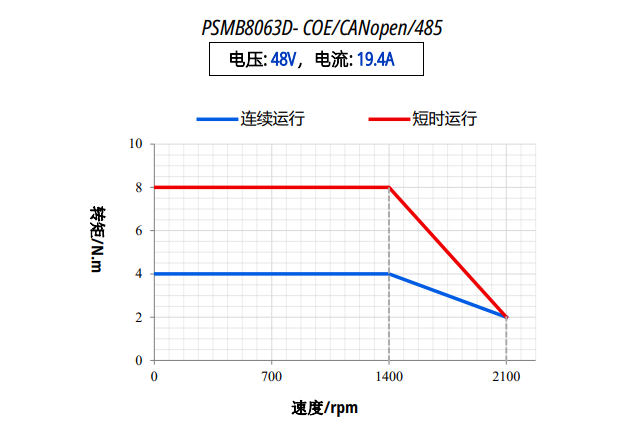

| 转矩——转速特性 |
|
