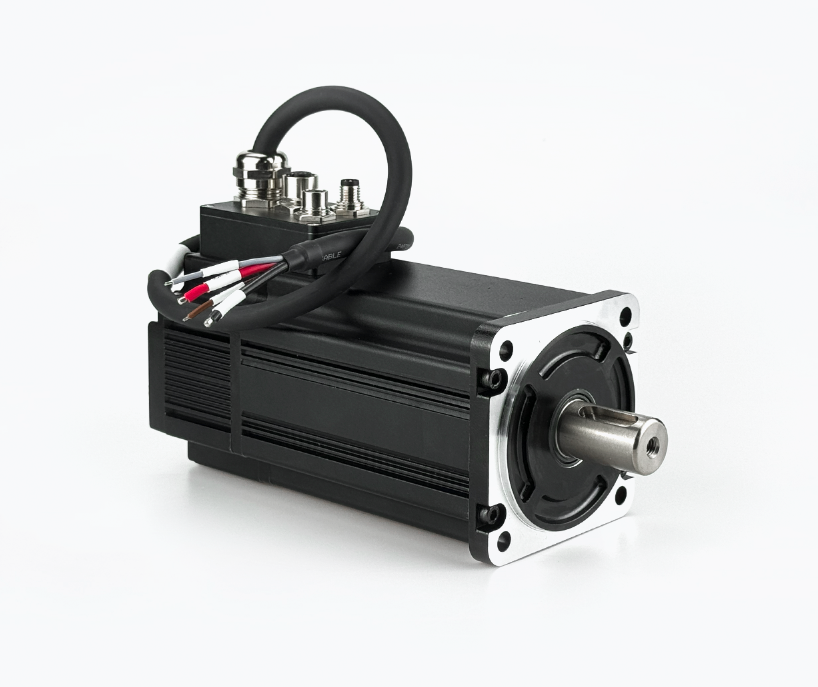

(STO)PSMP80 一体化防水伺服电机 | ||
 | PSMP 系列 EtherCAT&CANopen&RS485 一体化低压防水伺服电机是我司自主研制的伺服产品。本产品基于高度集成的一体化开发理念，集防水永磁同步电机、多圈绝对值编码器、伺服驱动器、控制器 和数字量 I/O 于一体，采用 FOC 磁场定向控制技术和驱控一体技术，具有 STO(安全转矩关断)功能。 支持 EtherCAT、CANopen 和 RS485 通信总线控制，防护等级为 IP65，具有体积小，接线简单的特点。 | |
特点 ● 内置17位多圈绝对值磁编码器（外接电池怠机） ● 支持EtherCAT/CANopen/Modbus总线控制 ● IP65防护等级 ● STO 安全扭矩关闭 ● 位置恢复功能 ● 故障诊断 ● 支持在线升级和多平台开发 | ||

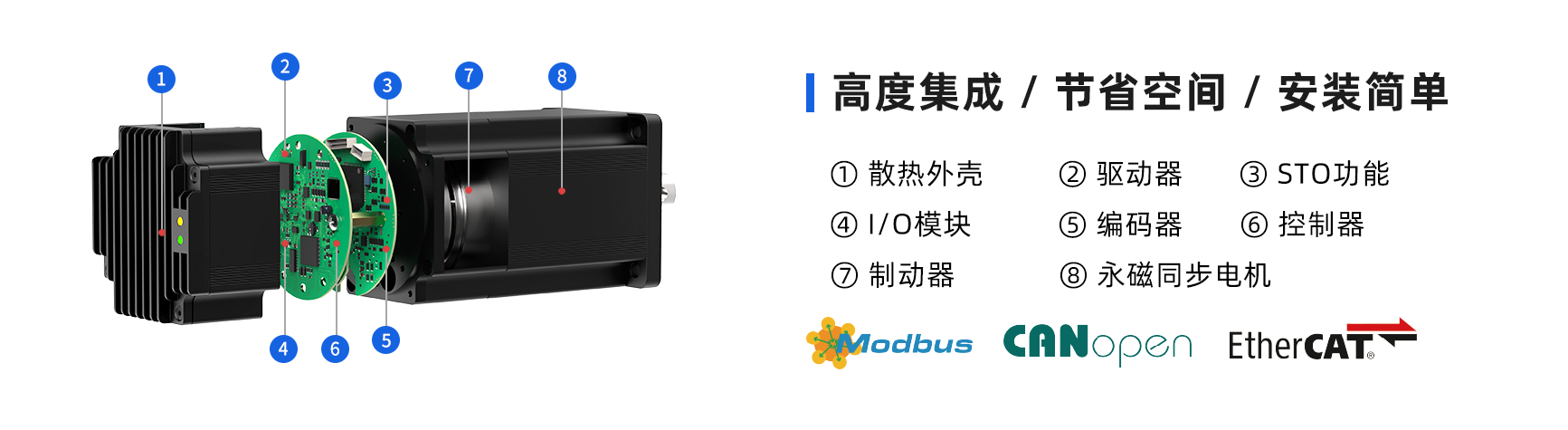

| 结构示意图 |
|
 | 技术规格 | ||||||||
| 型号 | 额定电压(V) | 额定电流(A) | 额定转速(rpm) | 额定扭矩(N·m) | 额定功率(W) | 惯量(kg.m²×10-4) | 机身长度(mm) | 重量(Kg) | |
| PSM8075D-S | 48V | 18.0 | 3000 | 2.4 | 750 | 1.2 | 157.5 | 2.9 | |
| PSM8075D-S-B | 48V | 18.0 | 3000 | 2.4 | 750 | 1.2 | 166 | 3.1 | |
| ※注：可选CANopen、EtherCAT、RS485通信方式，轴径(mm)：Φ19，S 表示STO功能，-B表示制动器型号，制动器保持力矩≥3.2 | |||||||||
| 技术参数 | |
| 电压范围 | • 16VDC~52VDC | |
| LED指示 | • 黄绿双色显示 | |
| 驱动方式 | • 采用FOC磁场定向控制技术和SVPWM(空间矢量调制技术) | |
| STO 安全扭矩关闭 | • STO 功能使一体化电机安全进入无扭矩状态，并防止意外启动。一体化电机正在运行时，激活STO功能后，一体化电机将自由停止减速到 0，若一体化电机有制动 器，则制动器立即闭合，电机立即停止 | |
| 位置恢复 | • 单圈位置值恢复：驱动器掉电后，一体化电机移动单圈位置，再重上电后，能够恢复绝对位 • 多圈绝对位置值恢复: 驱动器断电时编码器通过电池备份数据，一体化电机移动任意位置，上电后驱动器通过编码器绝对位置计算机械绝对位置，无需重复进行机械原点复归操作置 | |
| 数字量输出(DO) | • DO：数量1个， 输出方式：支持光耦输出，集电极开路 最大电流 100mA，最大电压 55V(≥1KHz)； 可配置功能：1.普通DO口；2.电机运行停止；3.目标到达；4.报警输出；（电机状态满足上述条件时，DO 开关量状态发生改变） | |
| 模拟量输入(AI) | • 数量： 1 个；输入方式：单端输入；信号种类：电压信号；电压： -10V~10V；分辨率：12bit • 精度：引用误差≤1% • 可配置功能：死区、滤波、偏置、倍率、方向 | |
| 编码器 | • 内置17位多圈绝对值磁编码器（外接电池怠机） | |
| 通信方式 | • EtherCAT、CANopen、RS485 | |
| 控制模式 | • CIA402模式：PP、VM、PV、PT、HM、IP、CSP、CSV、CST • NiMotion模式：速度模式、位置模式、转矩模式 | |
| 制动电阻 | • 内置：35W+外置，通过电源线 X1 的引脚 4、5 进行配置，外置和内置可并联使用 | |
| 制动器 | • 内置制动器 | |
| 故障诊断/复位 | • 过压、欠压、过温、堵转、存储故障、超限检测、跟踪故障、目标位置溢出故障、曲线规划参数过小等故障 • 报警为自复位，故障为手动复位 | |
| 工作环境 | • 温度：0~40°C；储存环境温度：-40～85 ℃ • 湿度：相对湿度10%RH~85%RH • 安装环境：无腐蚀性气体，易燃物、油雾，无强震动 • 海拔高度：-300m~3000m • 安装方式：水平或垂直 • 污染程度(ppm)：SO2：＜0.5；H2S：＜0.1 | |
| 特色功能 | • 软限位、参数识别、增益切换、共振抑制、低频抑制、参数保存恢复、在线升级 | |

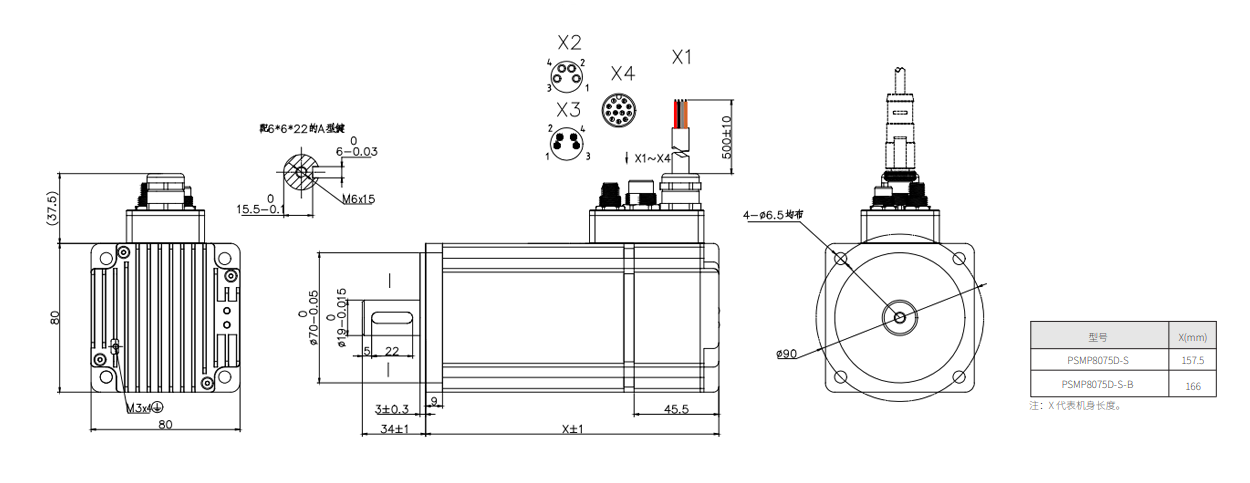

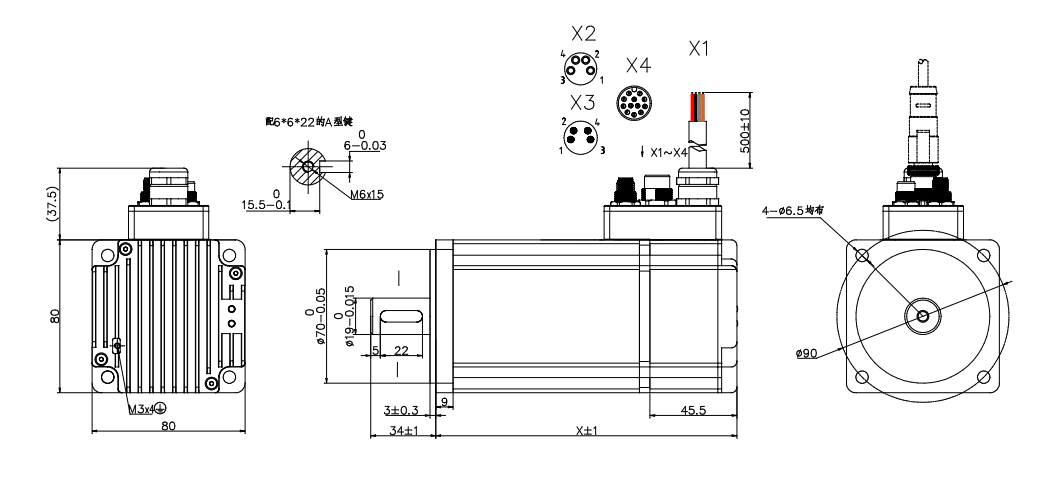

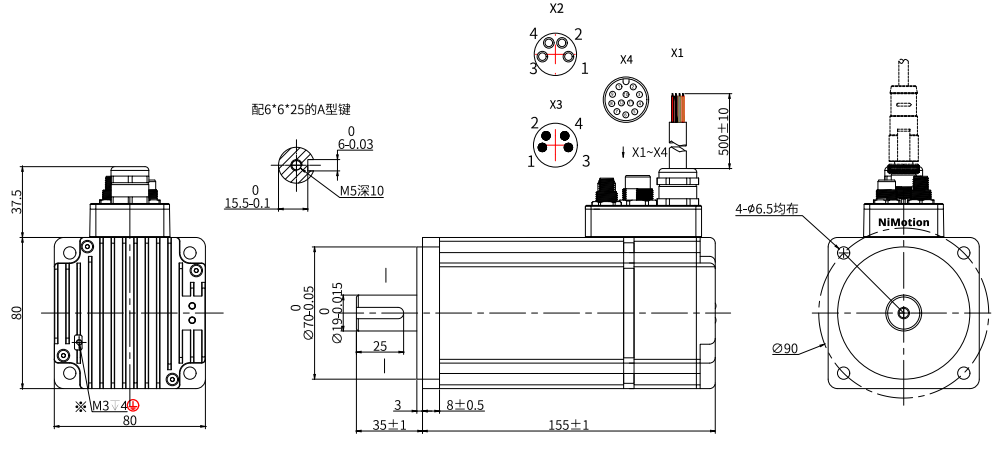

| 外形尺寸 |
|

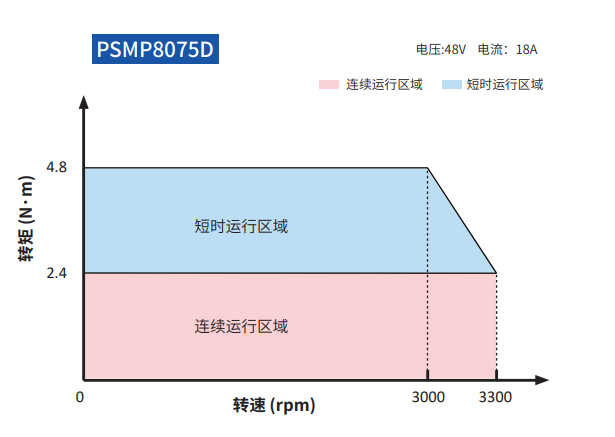

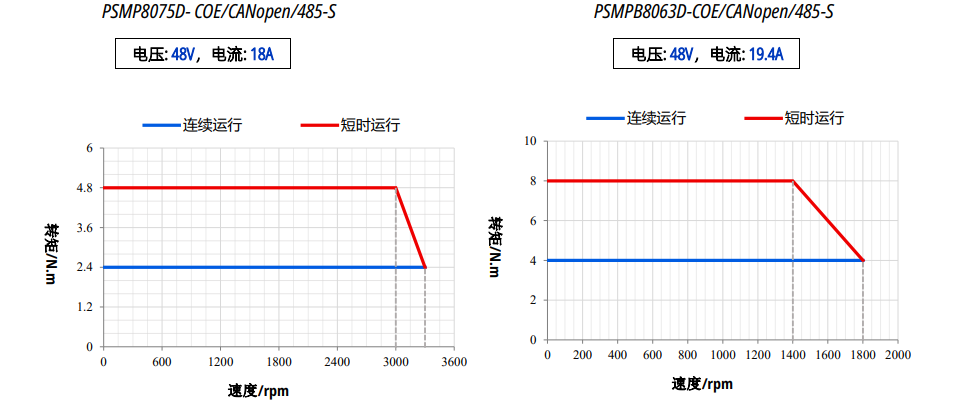

| 转矩——转速特性 |
|
