SCM-CANBDG-H 网桥 | ||
| SCM-CANBDG-H网桥是北京立迈胜控制技术有限责任公司开发的一款性能优异的CAN中继设备，能够增加总线的负载能力和延长通信距离，匹配不同通讯波特率的CAN网络。SCM-CANBDG-H 可以作为一个非常实用的 CAN 网络状况分析仪，可快速判断CAN网络的通信质量。具有强大的 ID 过滤，令 CAN 总线的负荷降到最低。采用优化的转发算法，使单帧单向转发延时小于 10us，适用于对时延要求苛刻的场合。 | |
特点● 防护等级：IP20，金属外壳 ● 电压范围16V～52V直流 ● 转发延时小：单向转发延时<10us> ● 2路完全电气隔离的CAN通道，电磁隔离:3kVDC；CAN口波特率5k~1000kbps | ||

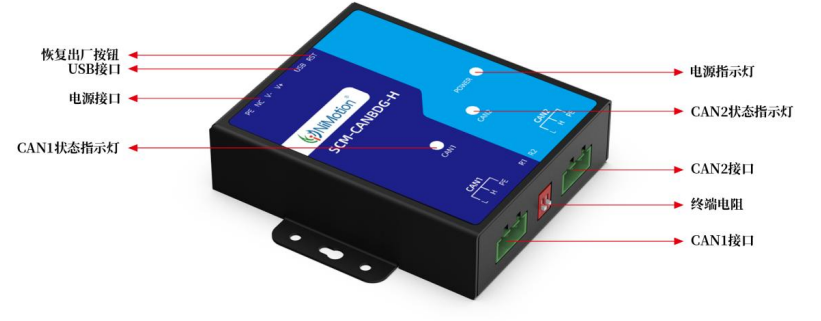

 | 产品特点 | |
| 物理特性 | • 模块尺寸：77mm×94mm×26mm（单通道） • 防护等级：IP20，金属外壳 | |
| 硬件配置 | • 转发延时小：单向转发延时<10us； • 内部缓冲区高达480KB，单路240KB； • 2路完全电气隔离的CAN通道，电磁隔离:3kVDC，CAN口波特率5k~1000kbps； • 高速的32位处理器； • 电压范围16V～52V直流； • 工作温度：－40℃～85℃；湿度：10% - 85% RH，无凝露； | |
| 产品规范 | • USB : USB 2.0/3.0，Type C 标准接口 • CAN : CAN口数目：2, 接口类型：2EDG，90°; 端子；信号线：CAN1H、CAN1L、CAN2H、CAN2L；波特率：5k～1000kbps | |
| 软件特性 | • 工具软件：NiMotionUSBCAN CAN总线侦听软件V1.0.5及以上版本； • 配置方式：Windows平台配置软件ETHCANConfig。 | |
| 功能特点 | • 无需连接PC即可起到不同CAN网络的中继； • CAN接口电气隔离保护模块，双路CAN分别隔离，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性； • 支持CAN口的验收滤波功能，用户可以选择需要接收的ID范围，从而过滤不需要的CAN帧； • 具有ID映射功能；单路可设置最大64条ID映射；在某些特殊场合，需要把相应的ID转换成其他ID，利用ID映射功能可方便设置需要转换的ID； • 每个CAN口还开放诊断端口，上位机可以通过连接此端口，获取对应CAN口的错误状态； • 通信速率高：单路标准数据帧可达8000帧/每秒； • 可使用Windows平台配置CAN总线参数包括波特率、地址等； • 支持本地的系统固件升级； | |

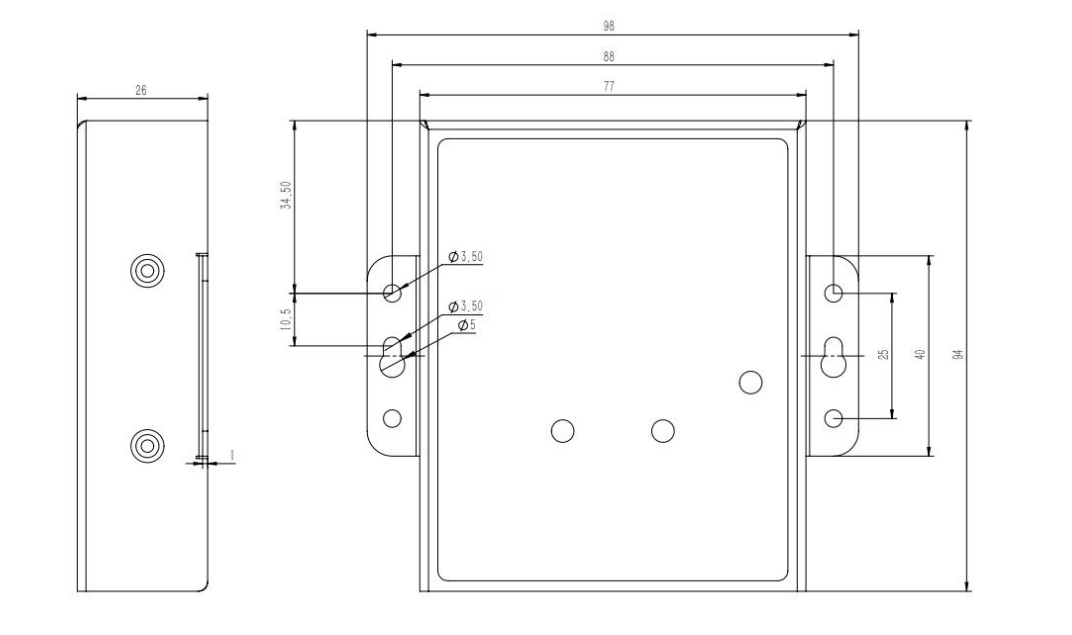

| 外形尺寸 | |
 |  | |
