伺服控制中的模拟量和开关量是什么?

发布日期:2022-08-30 浏览次数:76


在控制系统中,一个常见的术语就是模拟量和开关量。不论输入还是输出,一个参数要么是模拟量,要么是开关量。



模拟量指控制系统量的大小是一个在一定范围内变化的连续数值,比如温度从 0~100度,压力从0~10MPA,液位从1~5米,电动阀门的开度从0~100%,等等,这些量都是模拟量。



模拟量是连续变化的物理量,例如电压,温度,压力和转速等。PLC不能直接处理模拟量,需要用模拟量输入模块中的A/D转换器,将模拟量转换为与输入信号成正比的数字量,供外部执行机构(例如电动调节阀或变频器)使用。



开关量包括开入量和开出量,是数字信号,只有“0”和“1”两种状态。



开入量来自保护装置外部的接点,供保护装置使用。开出量是保护装置向外部提供的接点,供给外部设备的,如开关的导通/断开的状态、继电器的闭合/打开、电磁阀的通/断等等。PLC可以直接输入和输出开关量信号。

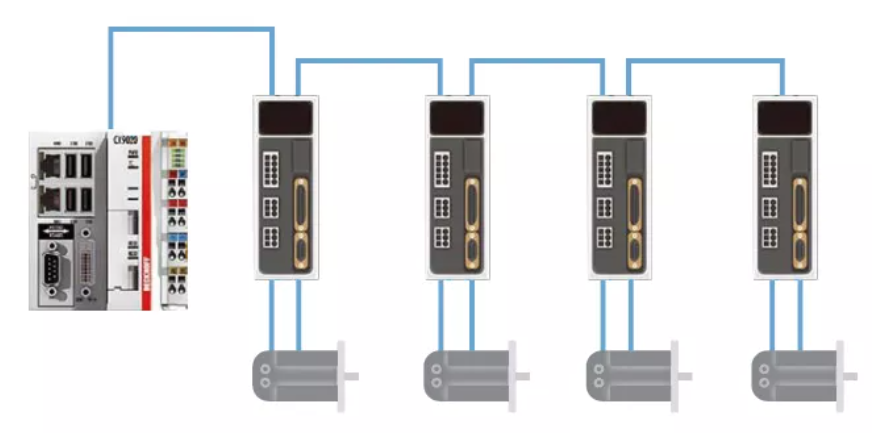

传统伺服电机应连接图

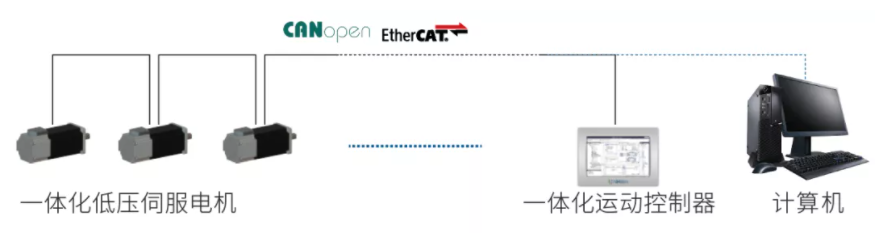

立迈胜一体化伺服电机连接示意图





PMM系列一体化伺服电机主要特点:



1.模块化高集成度设计,快速布置现场和安装,省去驱动器和电机之间匹配过程,降低了现场总线的成本,减少了使用成本。



2.通过EtherCAT/CANOpen协议(DS402)与控制器相连,每个节点直接使用硬件实现运算,无需软件参与,大幅缩短报文延迟时间。传输速率:2x100Mbps(全双工)一个伺服轴的硬件延时只有1us。



3.控制精度达到±1rpm和±1pulse,1ms的实时响应周期,具有优异的控制性能及良好的定位精度。



更多关于一体化伺服电机查看什么是一体化伺服电机
