一、编写NIMC2000N控制器控制电机的程序

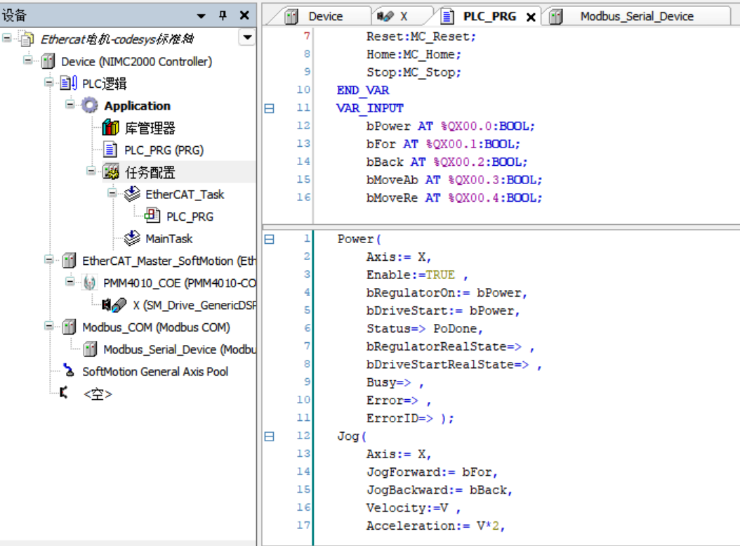

‌打开CODESYS平台‌：

启动CODESYS软件，这是编写控制器程序的关键工具。

‌添加EtherCAT主站和电机‌：

在CODESYS中，添加EtherCAT_Master主站，这是实现与电机通信的基础。

接着，添加立迈胜电机和对应的402轴，确保控制器能够识别并控制该电机。

‌调用标准轴功能块‌：

为了简化编程过程，直接调用CODESYS提供的标准轴功能块，这些功能块已经包含了电机控制所需的基本逻辑和算法。

二、与触摸屏建立通讯

‌配置RS485通讯‌：

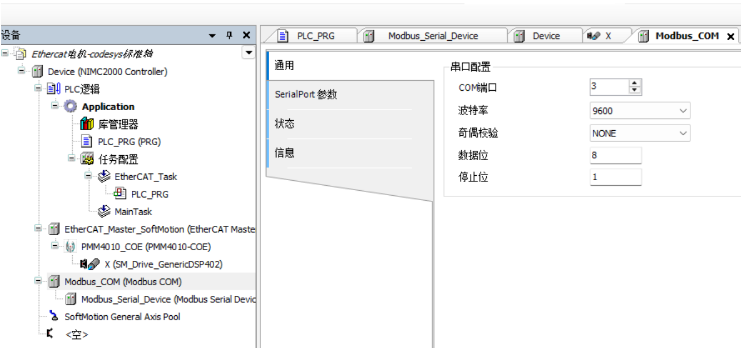

控制器与触摸屏之间通过RS485通讯建立连接。在CODESYS平台上，添加Modbus_COM主站和Modbus Serial Device，并配置相应的串口参数，确保通讯畅通。

‌变量映射‌：

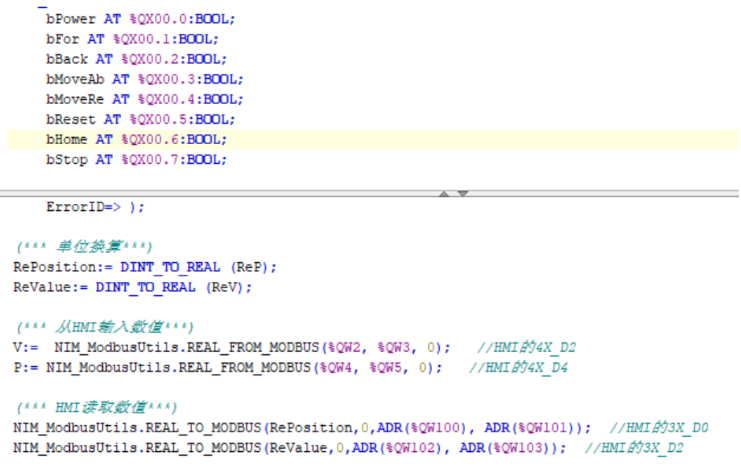

将主程序上的变量映射到寄存器上，以便触摸屏能够读取和写入这些变量。注意区分保持寄存器和输入寄存器的地址。

默认情况下，%QW00~%QW99是保持寄存器，用于存储触摸屏需要持久显示的数据；%QW100以上是输入寄存器，用于接收触摸屏的输入数据。

‌数据传输‌：

CODESYS程序中的变量值通过串口传输至HMI串口屏进行显示。这些变量值应映射在保持寄存器地址中。

触摸屏上的输入变量值同样通过串口传输至CODESYS程序，这些变量值应映射在输入寄存器地址中。

三、触摸屏编程

‌设置通讯端口参数‌：

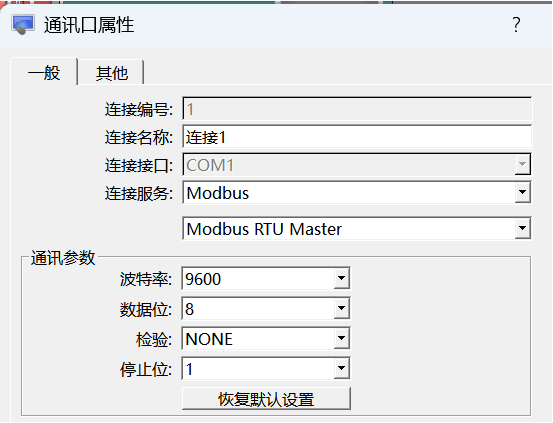

在触摸屏编程软件中，设置通讯端口参数，确保与控制器的波特率、数据位、停止位等参数一致。

‌添加控件并关联变量‌：

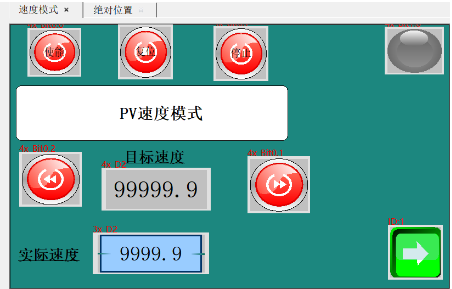

在触摸屏画面上，根据需要添加各种控件，如按钮、滑块、指示灯等。

将这些控件与相应的变量进行关联。控件的地址应遵循特定的格式，如0x表示输出(线圈)位寄存器，1x表示输入(触点)位寄存器，3x和4x分别表示输入寄存器和保持寄存器，后缀-D表示双字，后缀-bit表示字位。

‌编译下载‌：

触摸屏编程完成后，进行编译下载。此时，触摸屏即可与NIMC2000N控制器进行通讯，实现对电机的控制。
