一、概述

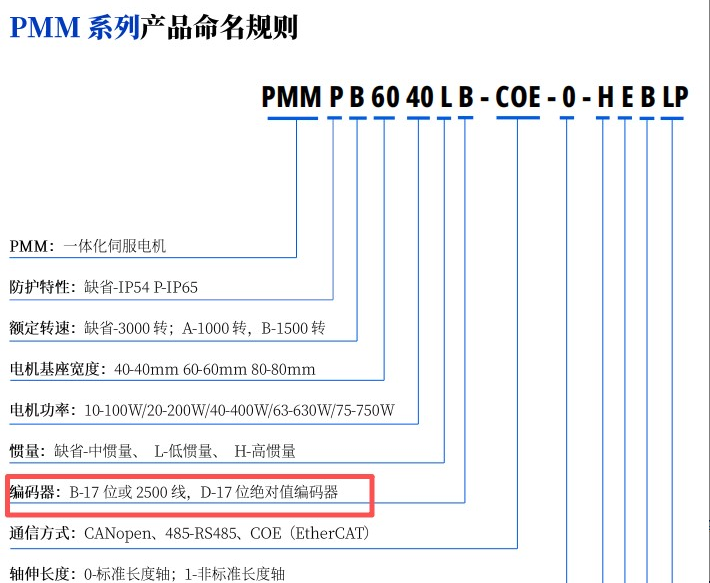

根据电机的命名规则，可以区别单圈电机和多圈电机，带字母B为单圈电机，带字母D为多圈。

单圈绝对值编码器中使用一个标度化的角度来表示特定位置。通常，它将一个固定的位置映射到一个连续的值域。

多圈绝对值编码器引入了额外的信息来表示多个圈数。它对输入位置进行多圈的求模操作，然后使用单圈绝对值编码器来表示每个圈数内的位置。

二、多圈电机的配套线缆

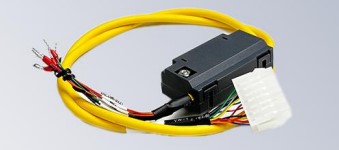

接线上，多圈电机需要外加电池盒，IO线上需要选配带电池盒的IO线；多圈电机在每次上电时会检测一次电池电压，并更新到参数200F-0Bh 中。当一体化电机运行过程中检测到电池电压降至规定值以下时，一体化电机会发布警告、故障信息。常见的报警有如下：

三、多圈电机修改成单圈电机的参数设置

设置H200D：0A=0-单圈（1为多圈）

多圈电机改成单圈后，点保存参数，重新上电后生效，上电后可以不接带电池盒的IO，不报电池电压不足报警，可以正常运行。

四、单圈绝对值和多圈绝对值编码器的区别

1. 圈数范围：

单圈绝对值：适用于只需表示一个圈数范围内信息的情况。

多圈绝对值：适用于需要表示多个圈数范围内位置信息的情况。

2. 位置区分：

单圈绝对值：无法准确区分多个相同角度的位置，只能表示单个圈数内的位置。

多圈绝对值：能够准确区分多个相同角度的位置，提供丰富、细致的位置表示。

3. 断电记忆能力：

单圈绝对值：只能在一个圈数范围内记录和恢复位置信息。

多圈绝对值：可以记录和恢复多个圈数范围内的位置信息。
