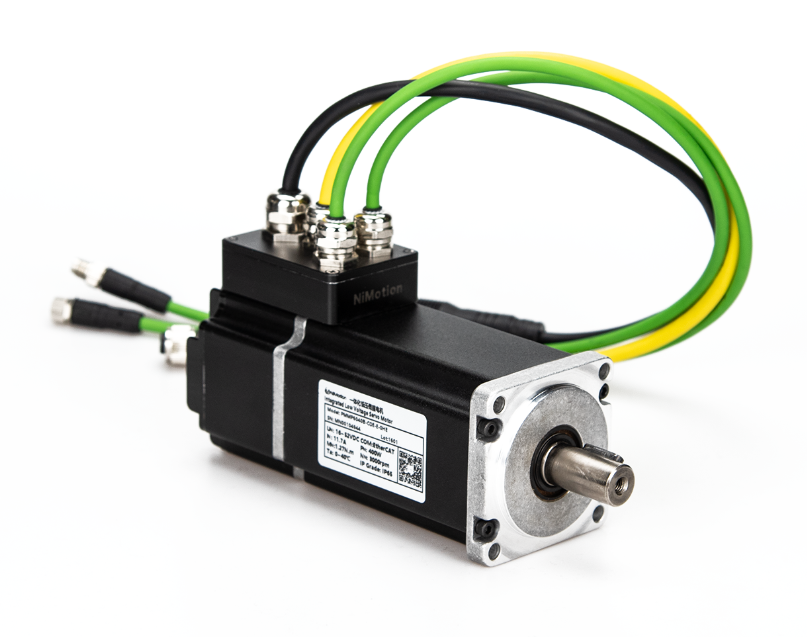

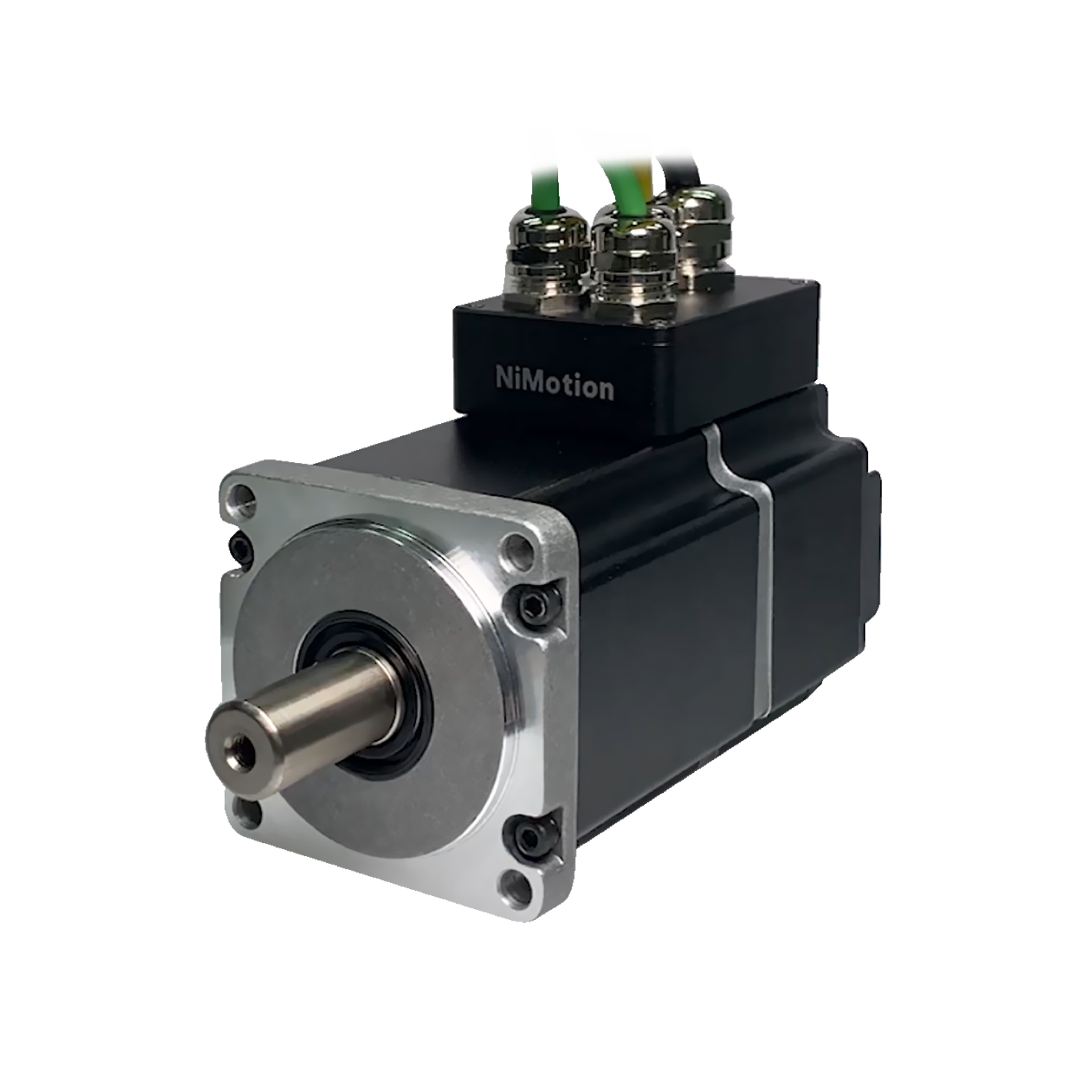

PMMP60一体化伺服电机 | ||
| PMMP系列是一体化伺服电机的防水系列，IP防护等级可达IP65，可应于有涉水需求的场景。支持EtherCAT/CANopen总线控制，产品线丰富，平台扩展性强，可以选配刹车，功率涵盖100~750W，满足多元化的需求。 | |
特点 ● IP65防护等级 ● 集成单圈/多圈高精度编码器 ● 集成数字量输入输出 ● 多种控制模式 ● 16段位置/速度功能&S型曲线规划 ● 通过陷波器进行共振抑制 ● 低频震动抑制 ● 支持在线升级和多平台开发 | ||

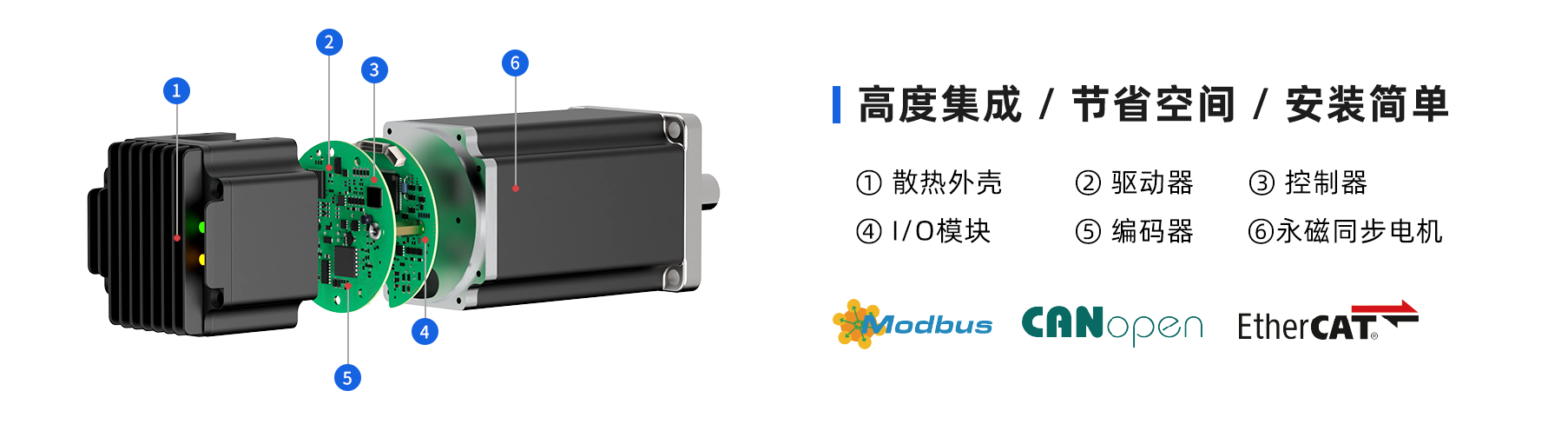

| 结构示意图 | ||
|
|
 | 技术规格 | ||||||||||
| 型号 | 功率(W) | 额定转速(rpm) | 瞬时最大转速(rpm) | 连续输出力矩(N·m) | 最大输出力矩(N·m) | 额定电压(V) | 额定电流(A) | 惯量(kg.m²×10-4) | 机身长度(mm) | 重量(Kg) | |
PMMP6020B-CANopen | 200 | 3000 | 4500 | 0.64 | 1.28 | 48V | 8.5 | 0.19 | 115 | 1.5 | |
PMMP6020B-EtherCAT | 200 | 3000 | 4500 | 0.64 | 1.28 | 48V | 8.5 | 0.19 | 115 | 1.5 | |
PMMP6020B-485 | 200 | 3000 | 4500 | 0.64 | 1.28 | 48V | 8.5 | 0.19 | 115 | 1.5 | |
PMMP6040B-CANopen | 400 | 3000 | 4500 | 1.27 | 2.54 | 48V | 13 | 0.25 | 145 | 1.6 | |
PMMP6040B-EtherCAT | 400 | 3000 | 4500 | 1.27 | 2.54 | 48V | 13 | 0.25 | 145 | 1.6 | |
PMMP6040B-485 | 400 | 3000 | 4500 | 1.27 | 2.54 | 48V | 13 | 0.25 | 145 | 1.6 | |
| ※注：支持CANopen、EtherCAT、RS485通信方式，轴径(mm)：Φ14 | |||||||||||
| 技术参数 | |
电压范围 | • 16VDC~52VDC | |
| 防护等级 | • IP65 | |
功率 | • 200W 、400W | |
LED指示灯 | • 黄绿双色显示 | |
编码器 | • 2500线编码器 | |
控制模式 | • CIA402模式：PP、VM、PV、PT、HM、IP、CSP、CSV、CST轮廓位置模式(PP)/轮廓速度模式(PV)/速度模式(VM)/轮廓转矩模式(PT)/循环 • NiMotion模式：速度模式、位置模式、转矩模式 | |
控制频率 | • 1KHz位置环，2KHz速度环，20KHz电流环 | |
驱动方式 | • 采用FOC磁场定向控制技术和SVPWM(空间矢量调制技术) | |
故障检测和保护 | • 过流、过温、堵转保护、电源过压、电源欠压、限位报警、报警信息查询、自检故障、l2t过载保护缺相保护、位置超差等 | |
掉电保护手段 | • FLASH | |
控制方式 | • EtherCAT、CANopen | |
协议类型 | • CiA402 | |
数字量I/O | • 3个DI：3~30V信号系统，不隔离； • 1个DX：可设置成DI或DO，DO负载最大电流8mA，3.3V不隔离 | |
数字量输入/输出(DI/DO) | • DI：数量3个；不隔离；高电平时3~30V，低电平时0~0.5V 通过设置对象2003h:15h 配置上拉 可配置功能：作为开关使用；作为脉冲输入通道使用 • DX（可配置为DI可DO）：数量1个 配置为DO：最大负载电流：8mA 可配置功能：1. 普通DO口；2. 电机运行停止；3. 目标到达；4. 报警输出口 | |
模拟量输入AI | • 1个AI：最大支持0-10V输入（可选，需占用一个DI） | |
绝缘等级 | • F(155°) | |
S型曲线规划 | • 支持两个冲击量可设的S型曲线 | |
安装方式 | • 法兰安装 IMB5 | |
使用环境条件 | • 温度：0~40°C • 湿度：90%RH以下(无凝露) • 环境：远离腐蚀，可燃性气体，油滴，灰尘 • 最高海拔4000m，1000m以上，每升高100m，功率下降1.5% | |

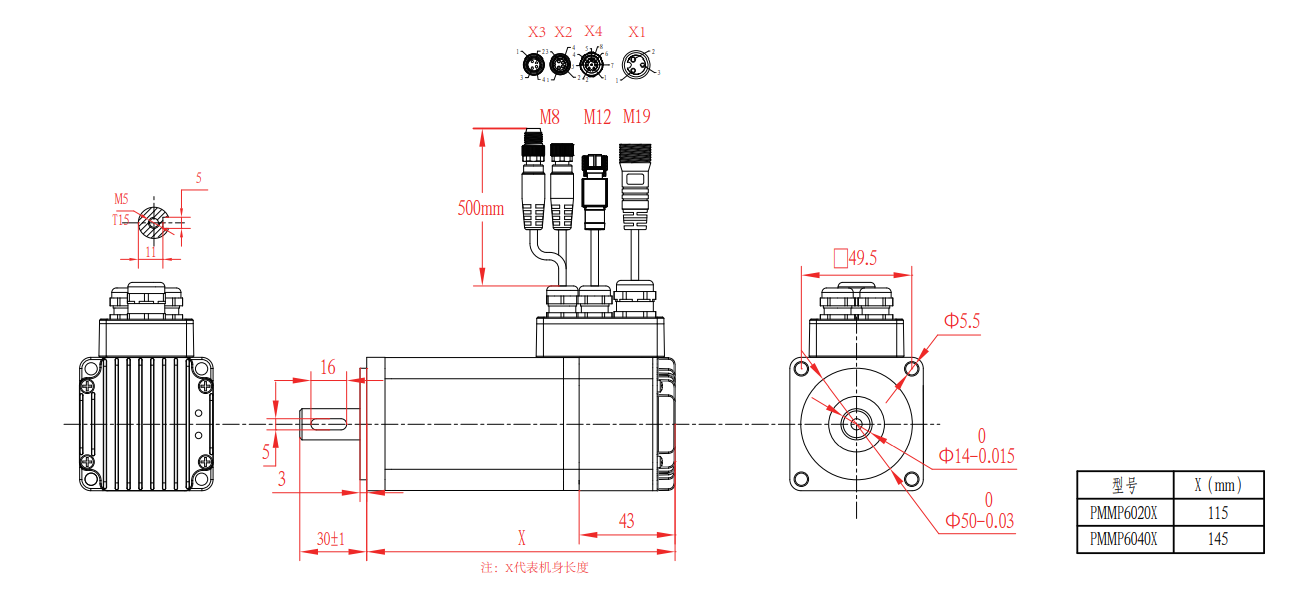

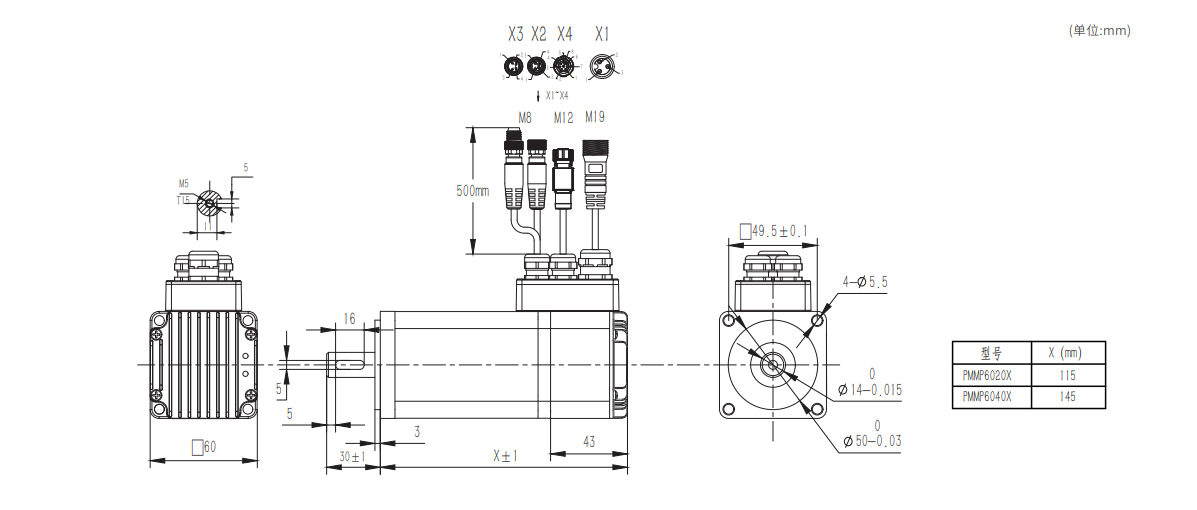

| 外形尺寸 |
 |

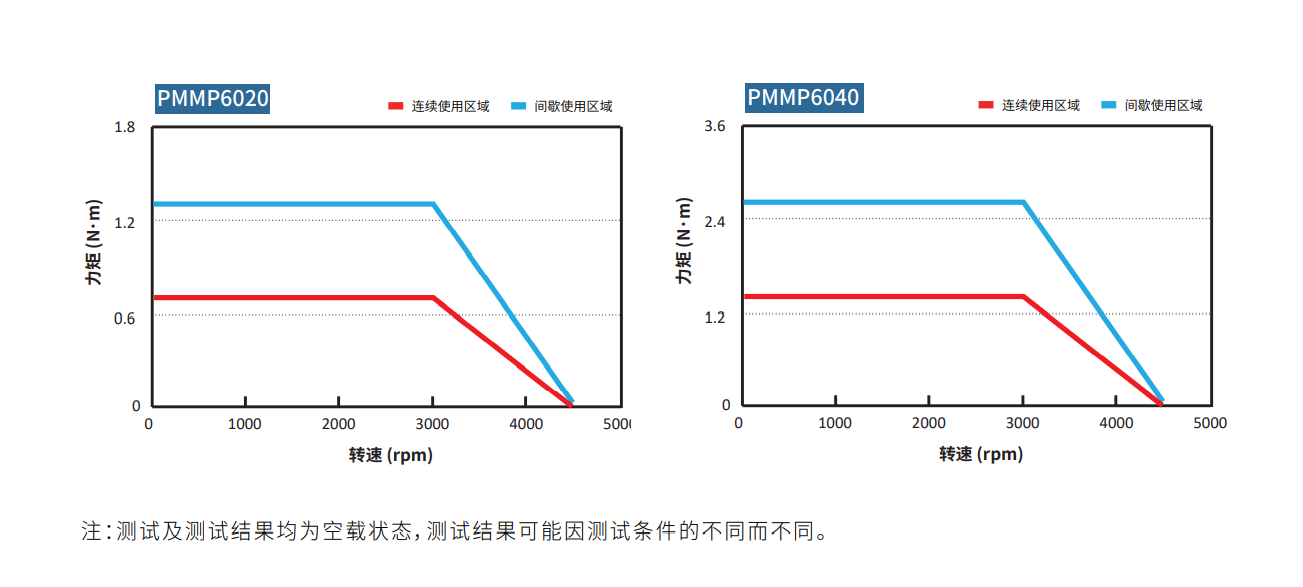

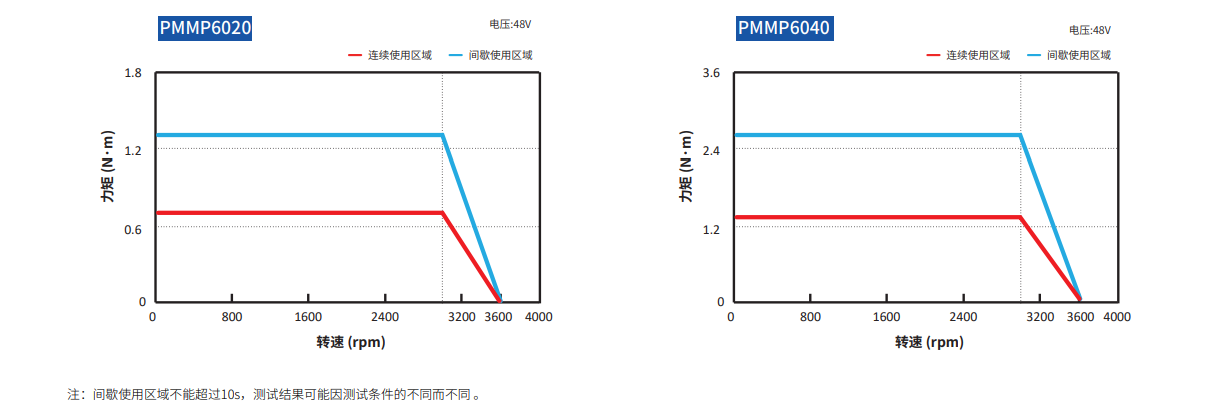

| 转矩——转速特性 |
|
