BLM57-E一体化无刷电机 | ||
| BLM57-E系列一体化无刷电机是高性能小功率的无刷产品。基于领先的MBD开发方式和一体化开发理念，集无刷电机、编码器、驱动器于一体，采用FOC磁场定向控制技术和SVPWM（空间矢量调制）技术，支持CANopen和485总线控制，具有体积小，接线简单的特点。 | |
特点 ● 集成高精度编码器 ● 高效的原点返回与设定 ● 集成数字量输入输出 ● 多种控制模式 ● 16段位置/速度功能&S型曲线规划 ● 通过陷波器进行共振抑制/低频振动抑制 ● 支持多平台软件开发工具包(SDK) | ||

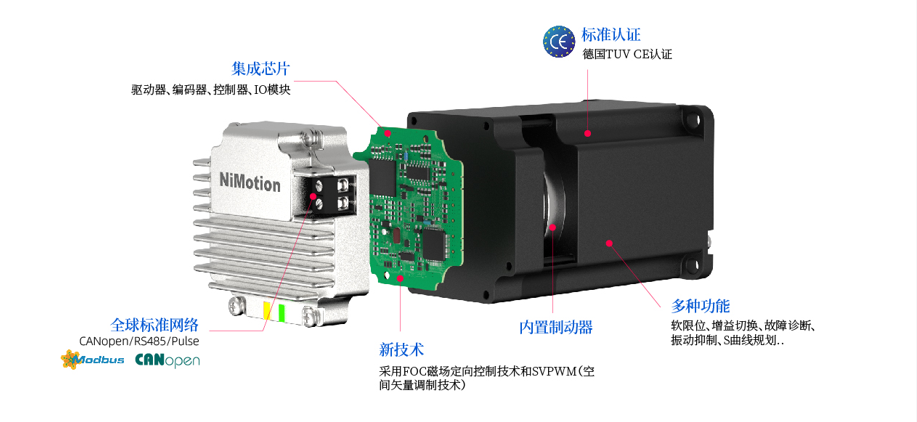

| 结构示意图 |
|
 | 技术规格 | ||||||||
| 型号 | 额定转速(rpm) | 额定电流(A) | 额定电压(V) | 额定转矩(N·m) | 惯量(kg˙m2X10-5) | 额定功率(W) | 机身长度(mm) | 重量(Kg) | |
BLM5709B-CANopen | 3000 | 5 | 24 | 0.3 | 2.6 | 90 | 96 | 0.89 | |
BLM5709B-485 | 5 | 0.3 | 2.6 | 90 | 96 | 0.89 | |||
BLM5709B-CANopen-B | 5 | 0.3 | 2.6 | 90 | 130.5 | 1.25 | |||
BLM5709B-485-B | 5 | 0.3 | 2.6 | 90 | 130.5 | 1.25 | |||
BLM5715B-CANopen | 7.5 | 0.48 | 4.3 | 150 | 136 | 1.49 | |||
BLM5715B-485 | 7.5 | 0.48 | 4.3 | 150 | 136 | 1.49 | |||
BLM5715B-CANopen-B | 7.5 | 0.48 | 4.3 | 150 | 170.5 | 1.86 | |||
BLM5715B-485-B | 7.5 | 0.48 | 4.3 | 150 | 170.5 | 1.86 | |||
| ※注：支持CANopen、RS485通信方式，-B表示刹车型号，轴径Φ8，制动器保持力矩≥1.3N·M | |||||||||
| 技术参数 | |
电压范围 | • 16VDC~52VDC（72V 可定制） | |
| LED指示灯 | • 黄绿双色显示 | |
控制模式 | • CiA402模式：PP(轮廓位置模式)、VM(速度模式)、PV(轮廓速度模式)、PT(轮廓转矩模式)、HM(原点回归模式)、IP(插补模式)、CSP(循环同步位置模式)、CSV(循环同步速度模式)、CST(循环同步转矩模式) • NiMotion模式：速度模式、位置模式、转矩模式 | |
DI(数字量输入) | • 数量：3 个，可接外部直流电源：5～24V；支持最大脉冲频率 2MHz 可配置功能： 作为开关使用; 作为脉冲输入通道使用 | |
DO(数字量输出) | • 数量：1 个，MOS 开漏输出，最大负载电流 500mA，最大电压 52V 可配置功能： 1.普通 DO 口； 2.电机运行停止； 3.目标到 达； 4.报警输出 | |
AI(模拟量输入) | • 数量：1个；输入方式：单端输入；信号种类：电压信号；分辨率：12bit；电压：-10V~10V；精度：引用误差≤1% • 可配置功能：死区、滤波、偏置、倍率、方向 | |
集成编码器 | • 17 位磁编码器（多圈绝对值记数，掉电自动存储） | |
| 驱动方式 | • 采用FOC磁场定向控制技术和SVPWM（空间矢量调制技术） | |
通信方式 | • CANopen、Modbus | |
制动电阻 | • 内置 30Ω，16W 制动电阻， 无法使用外置制动电阻 | |
故障诊断/复位 | • 过压、欠压、过温、堵转、存储故障、超限检测、原跟踪故障、目标位置溢出故障、曲线规划参数过小等故障 • 报警为自复位，故障为手动复位 | |
工作环境 | • 温度0℃~40℃，湿度: 10%RH～85%RH 无凝结 • 储存环境温度 -40℃～85℃ ; 污染程度 SO2 ：＜0.5ppm； H2S：＜0.1ppm • 海拔高度：-300m~3000m • 安装环境：无腐蚀性气体、易燃物、油雾等，无强震动 • 安装方式：水平或垂直 | |
特色功能 | • 故障诊断、故障复位、软限位、参数识别、可设参数、增益切换、共振抑制、低频抑制、参数保存恢复、在线升级 | |

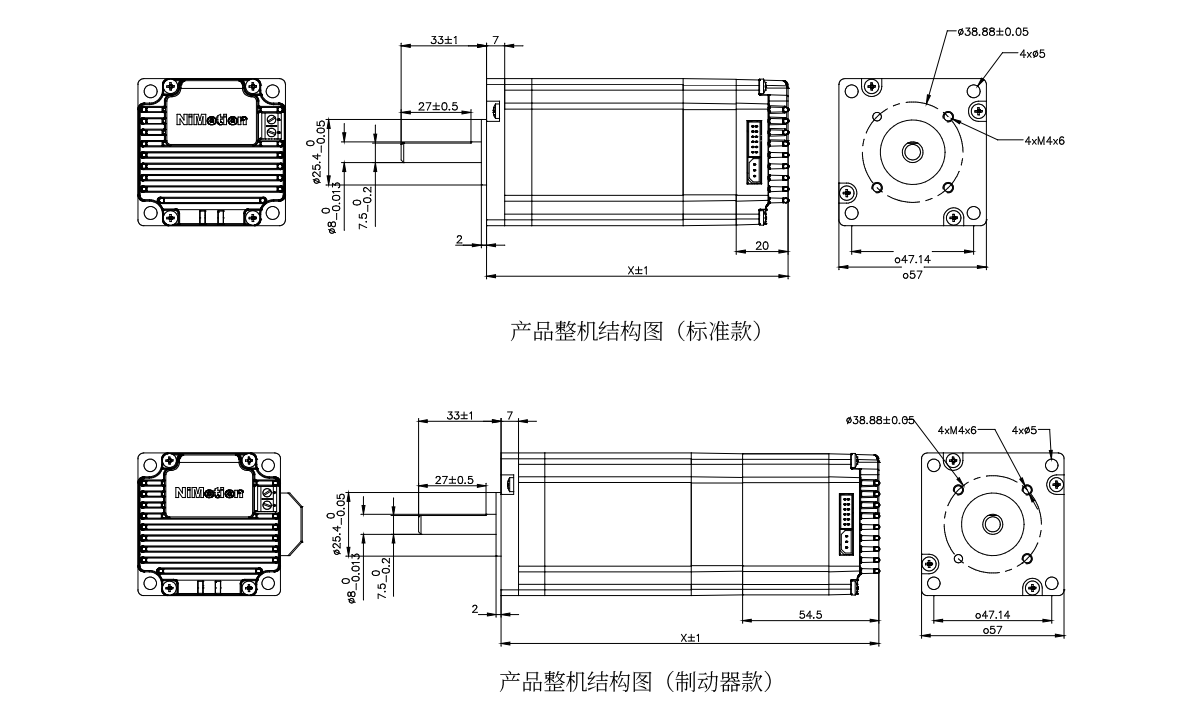

| 外形尺寸 |
|

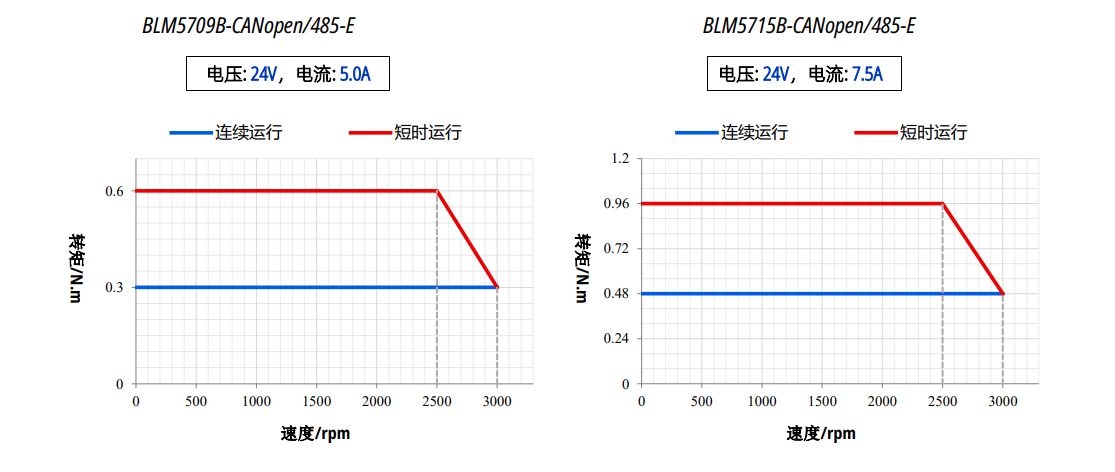

| 转矩——转速特性 |
|
