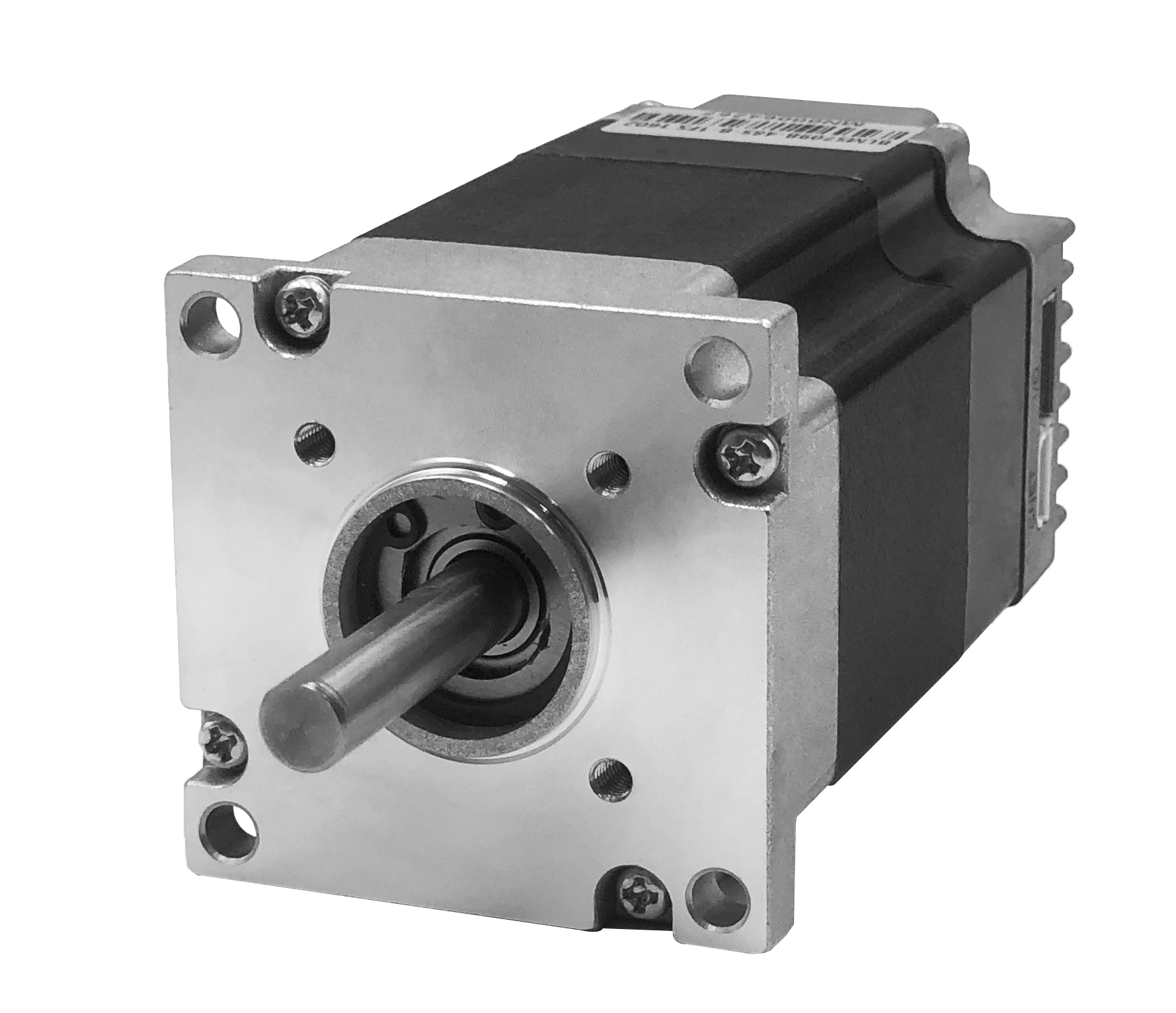

BLM57一体化无刷电机


BLM57一体化无刷电机



BLM系列一体化无刷电机是高性能小功率的无刷伺服产品。基于领先的MBD开发方式和一体化开发理念,集无刷电机凭、编码器、驱动器于一体,采用FOC磁场定向控制技术和SVPWM(空间矢量调制)技术,支持CANopen和485总线控制,具有体积小,接线简单的特点。



 特点

 集成单圈/多圈高精度编码器

 高效的原点返回与设定

 集成数字量输入输出

 多种控制模式

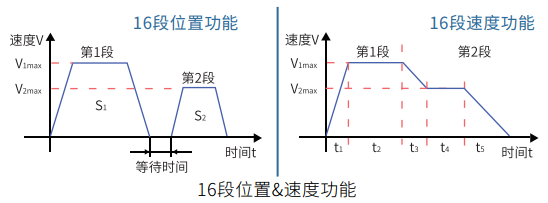

 16段位置/速度功能&S型曲线规划

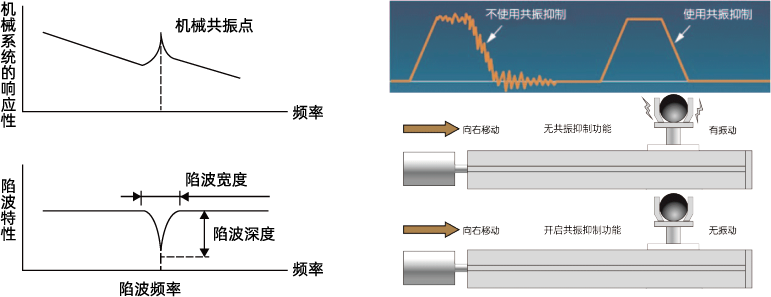

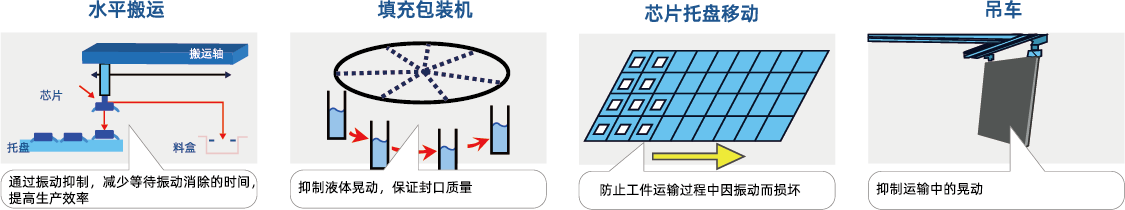

 通过陷波器进行共振抑制/低频振动抑制

 支持多平台软件开发工具包(SDK)

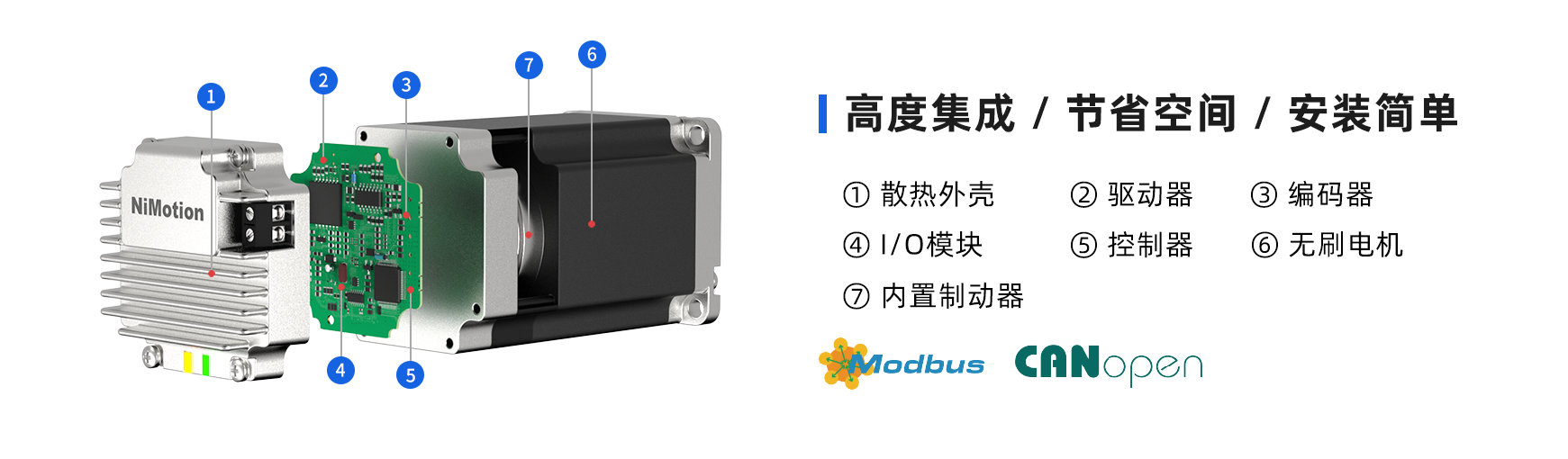

结构示意图



   高度集成设计,降低安装复杂度,节省空间


CANopen Modbus2.png


 高效散热器

 数字量输入输出

 控制器

 编码器

 驱动器

 电机




技术规格


型号

额定转速(rpm)

额定电流(A)额定电压(V)

额定转矩(N·m)

额定功率(W)

机身长度(mm)

重量(Kg)


BLM5709B-CANopen

30005240.3
90960.89

BLM5709B-485

50.390960.89

BLM5709B-CANopen-B

50.3
90130.51.25

BLM5709B-485-B

50.390130.51.25

BLM5715B-CANopen

7.20.48
1501361.49

BLM5715B-485

7.20.481501361.49

BLM5715B-CANopen-B

7.20.48
150170.51.86

BLM5715B-485-B

7.20.48150170.51.86

※注:支持CANopen、RS485通信方式,-B表示刹车型号,轴径Φ8,制动器保持力矩≥1.3(N·M)




技术参数

电压范围

 16VDC~52VDC

LED指示灯

 黄绿双色显示


控制模式

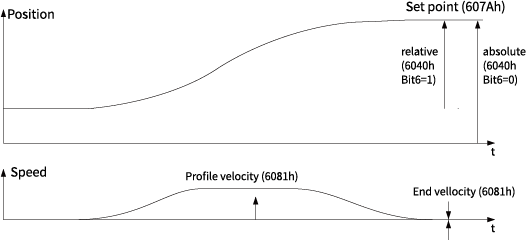

 CIA402模式:PP(轮廓位置模式)、VM(速度模式)、PV(轮廓速度模式)、PT(轮廓转矩模式)、HM(原点回归模式)、IP(插补模式)、CSP(循环同步位置模式)、CSV(循环同步速度模式)、CST(循环同步转矩模式)

• NiMotion模式:速度模式、位置模式、转矩模式


数字量输入/输出(DI/DO)

 DI:数量3个,采用高速双向光耦;高电平12V~24V,低电平0~0.5V;支持PWM脉冲频率500KHz~2KHz

            可配置功能:作为开关使用;作为脉冲输入通道使用

• DO:数量1个MOS集电极开漏输出,2A@55V,最大脉冲频率2MHz

   可配置功能:1.普通DO口;2.电机运行停止;2.目标达到;3.报警输出


模拟量输入(AI)

 数量:1个,输入方式:单端输入;信号种类:电压信号;分辨率:12bit;电压:0~10V

• 可配置功能:死区、滤波、偏置、倍率、方向


集成编码器

 2500线编码器


驱动方式

 采用FOC磁场定向控制技术和SVPWM(空间矢量调制技术)


通信方式

 CANopen、Modbus

控制频率

 1KHz位置环,2KHz速度环,20KHz电流环


制动电阻

 内置+外置,且二者不可并联使用,内置16W,外置制动电阻可通过配置实体端子的EXTERNAL_BRAKE功能实现

 可配置功能:普通DO口;抱闸输出;外接制动电阻;制动器节电驱动输出


故障诊断/复位

 过压、欠压、过温、堵转、存储故障、超限检测、原跟踪故障、目标位置溢出故障、曲线规划参数过小故障等

 报警为自复位,故障为手动复位


工作环境

 温度0℃~40℃,相对湿度10%RH~85%RH

 海拔高度:-300m~3000m

 安装环境:无腐蚀性气体、易燃物、油雾等,无强震动

 安装方式:水平或垂直

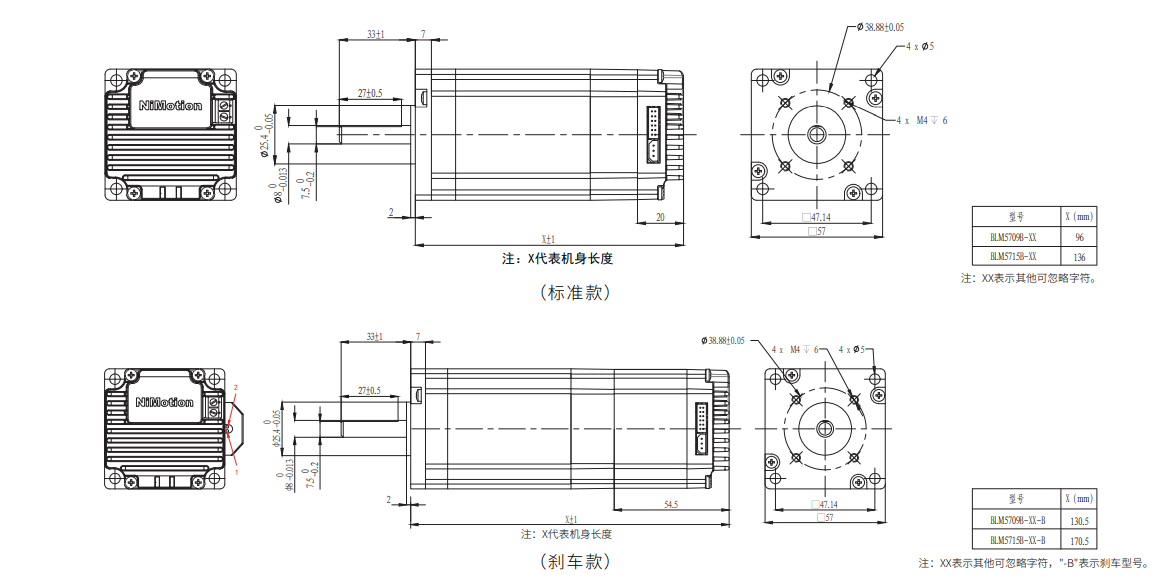

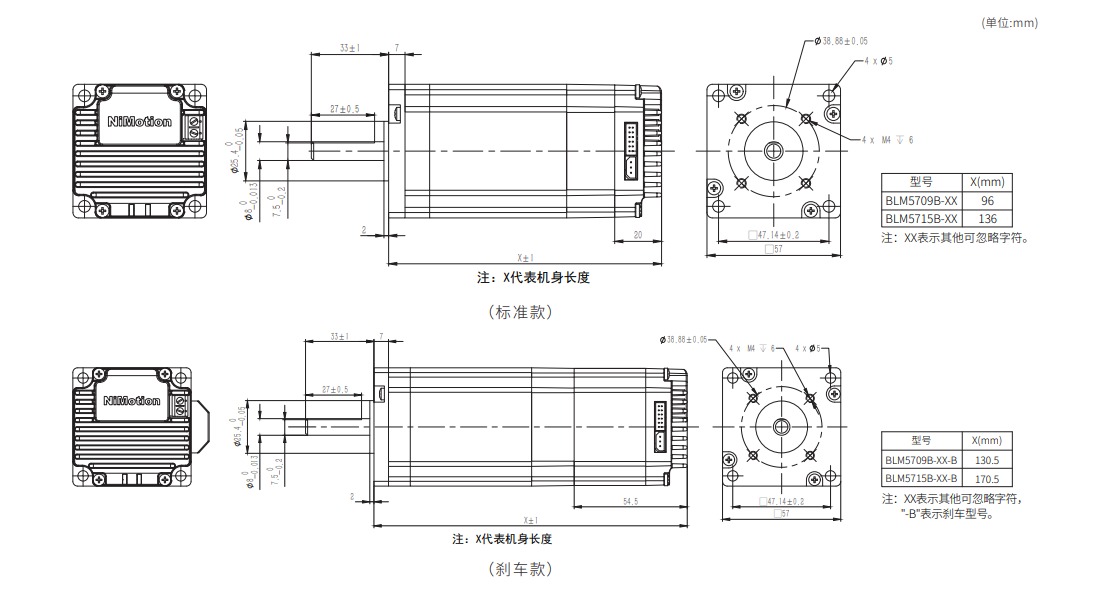

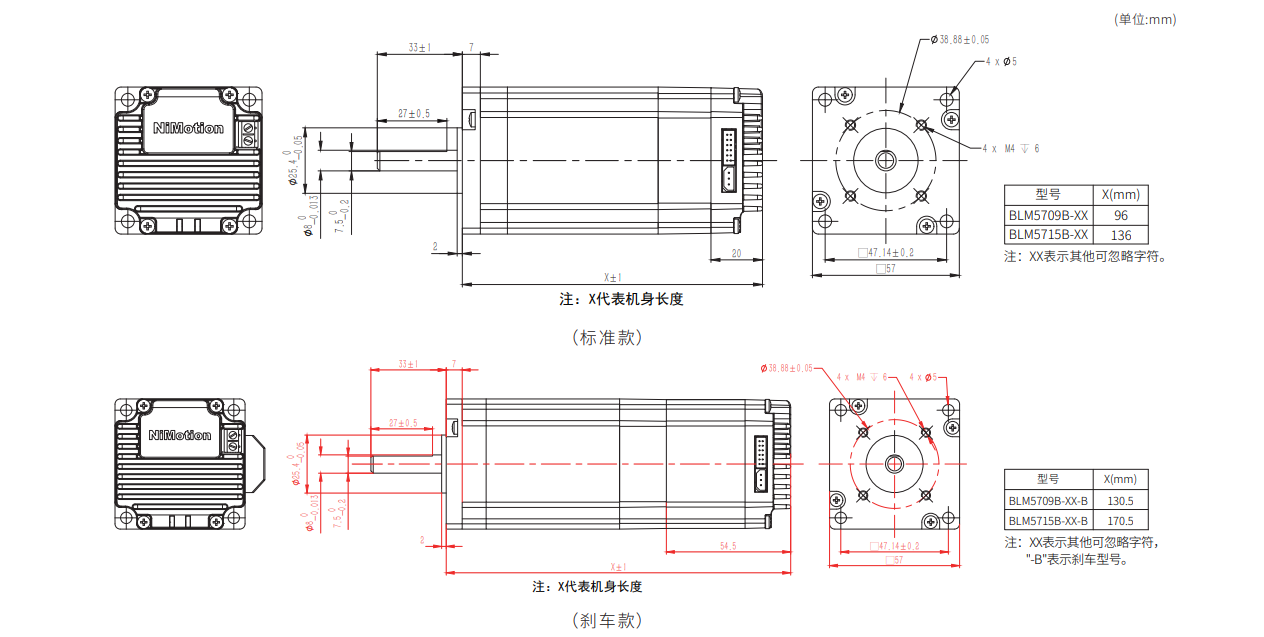

外形尺寸

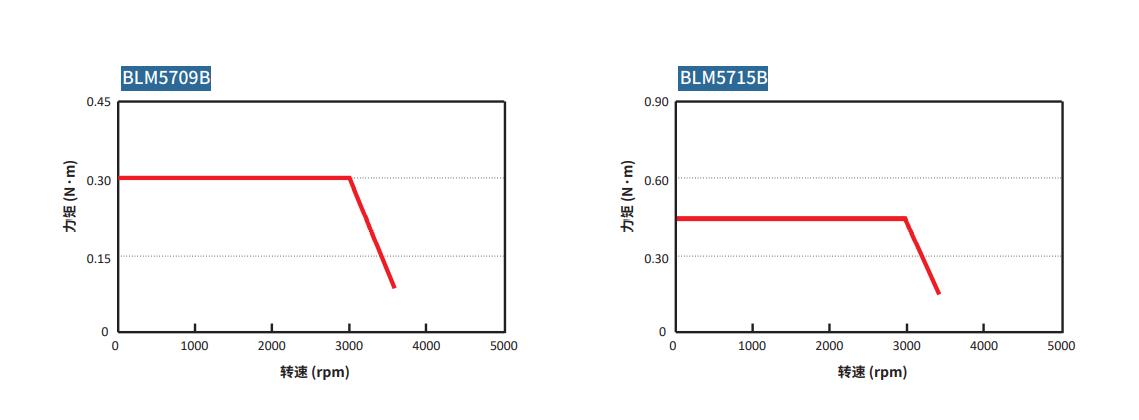

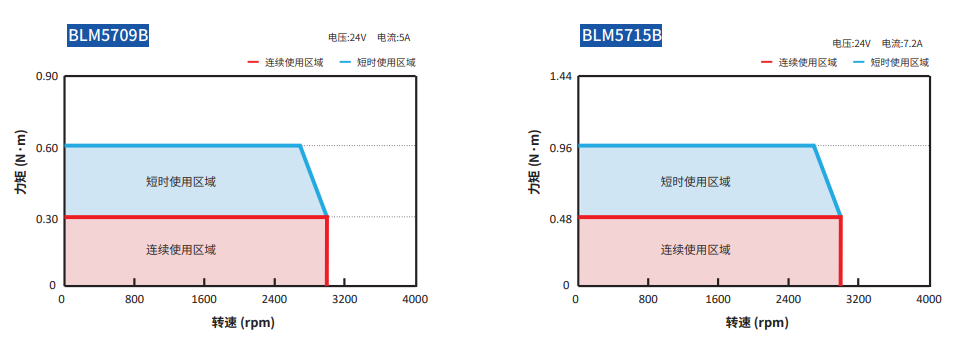

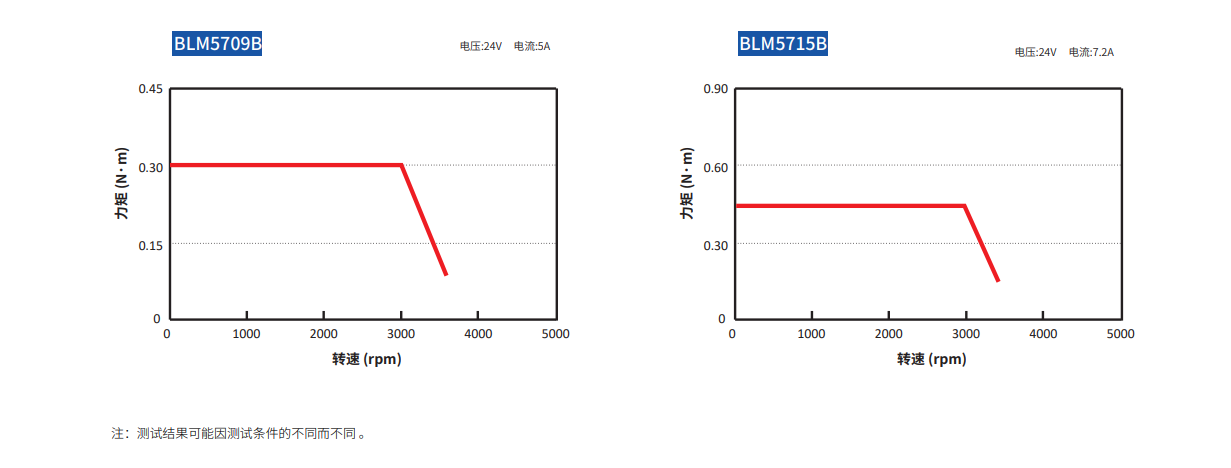

转矩——转速特性







发布日期:2022-08-24 浏览次数:278
