NIMC2000一体化控制器（CODESYS控制平台） | ||
| NIMC2000是一款创新型一体化控制器，将工业控制面板HMI与CODESYS V3控制平台、PLC功能、运动控制器功能整合在同一硬件设备中，具有EtherCAT主站、MODBUS、CANopen等多种现代工业现场总线接口、支持标准的分布式I/O，为您提供可扩展、简洁、经济而且先进的解决方案。 | |
特点 ● CODESYS V3控制平台 ● ARM Cortex A8处理器 ● 内置数字I/O扩展 ● 自由配置 ● 支持CAN、EtherCAT通信 | ||

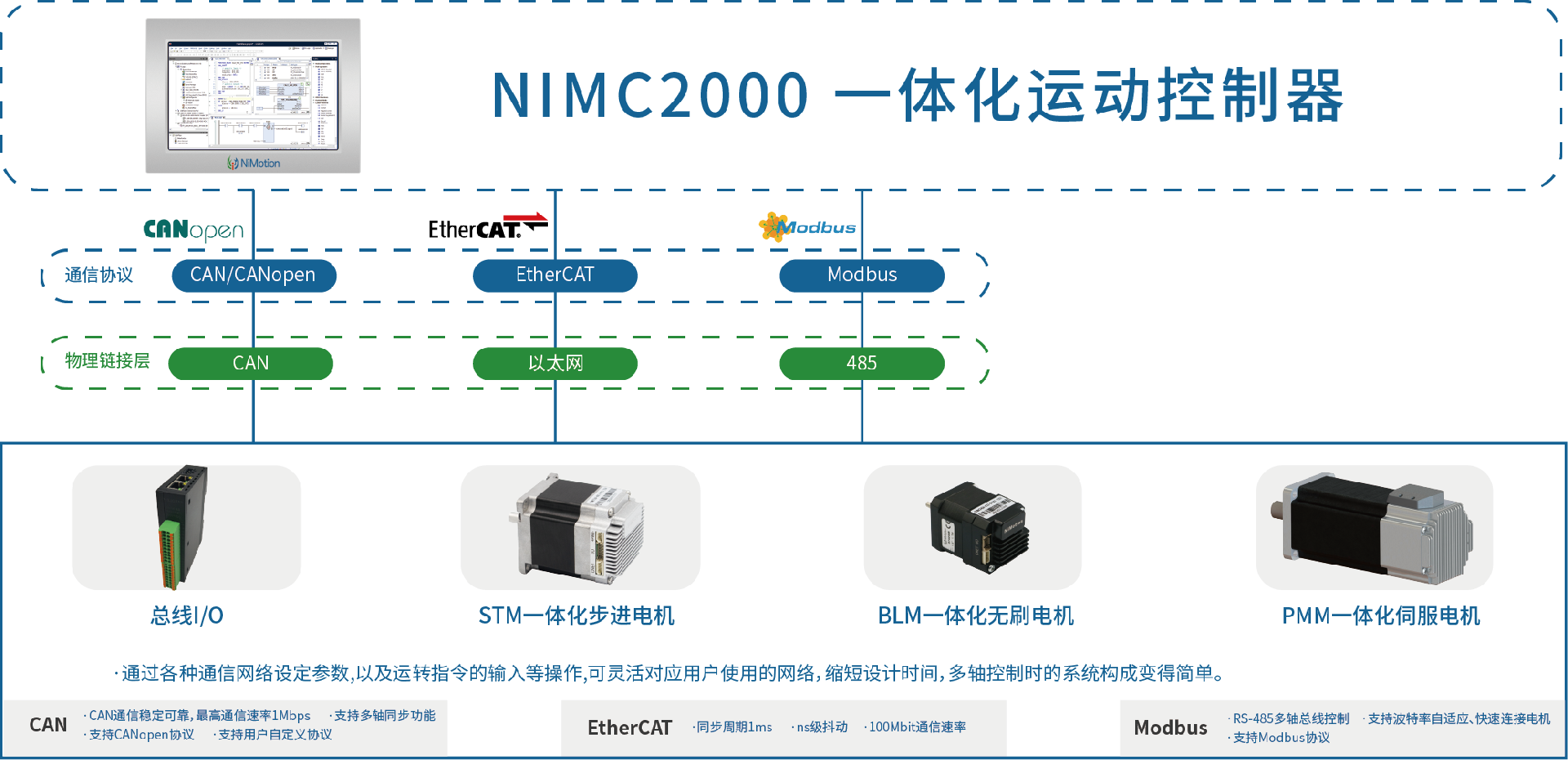

| 结构示意图 | ||
|
|
 | 型号规格 | ||||
| 型号 | NIMC2000-CI10W-B | NIMC2000-CI10W-B01 | NIMC2000-CI10W-B02 | NIMC2000-CI10W-B03 | |
| CoDesys licence | 无 | licence01 | licence02 | licence03 | |
| 控制功能 | 专有控制软件 | 普通PLC功能 | 普通PLC功能 | 普通PLC功能 | |
| NIMOTION轻量级单轴运动控制库 | NIMOTION轻量级单轴运动控制库 | NIMOTION轻量级单轴运动控制库 | |||
| NIMOTION标准单轴运动控制库 | NIMOTION标准单轴运动控制库 | NIMOTION标准单轴运动控制库 | |||
| - | CODESYS标准单轴运动控制库 | CODESYS标准单轴运动控制库 | |||
| - | - | CODESYS多轴运动控制库 | |||
| 是否有屏 | 有 | ||||
| 技术参数 | |
型号 | • NIMC2000 | |
外形尺寸 | • 292 X 194 X 52mm | |
显示屏尺寸 | • 10.1" TFT | |
分辨率 | • 1024 X 600 | |
格式 | • 16:9 | |
触控类型 | • 电阻式 | |
处理器 | • ARM Cortex-A8 800MHz 256KB L2 cache | |
操作系统 | • Linux | |
内存 | • 512M | |
闪存 | • 8G eMMC，SD-CARD slot | |
实时时钟 | • 是（电池供电） | |
控制软件 | • CODESYS 3.5 Soft PLC，WebVisu | |
编程语言 | • IEC 61131-3（IL，LD，FBD，SFC，ST） | |
通信接口 | • 1 x Ethernet 100M， 1 x RS232， 1 x RS485 （隔离）， • 2 x CAN （隔离）， 2 x USB 2.0， | |
现场总线 | • CANopen，Modbus，EtherCAT | |
集成I/O | • 6 x 隔离DI，2 x 隔离DO，晶体管开漏输出，最大100mA | |
输入电源 | • 24VDC（18~36VDC），最大1.0A | |
额定功耗 | • 20W | |
操作环境条件 | • 0~60℃，5~85%相对湿度，非冷凝 | |
存储环境条件 | • -20~70℃，5~85%相对湿度，非冷凝 | |
| 外形尺寸 |
|
| 安装尺寸 |
|
